고장난 센서등 칩LED 교체하여 수리하기(DIY)

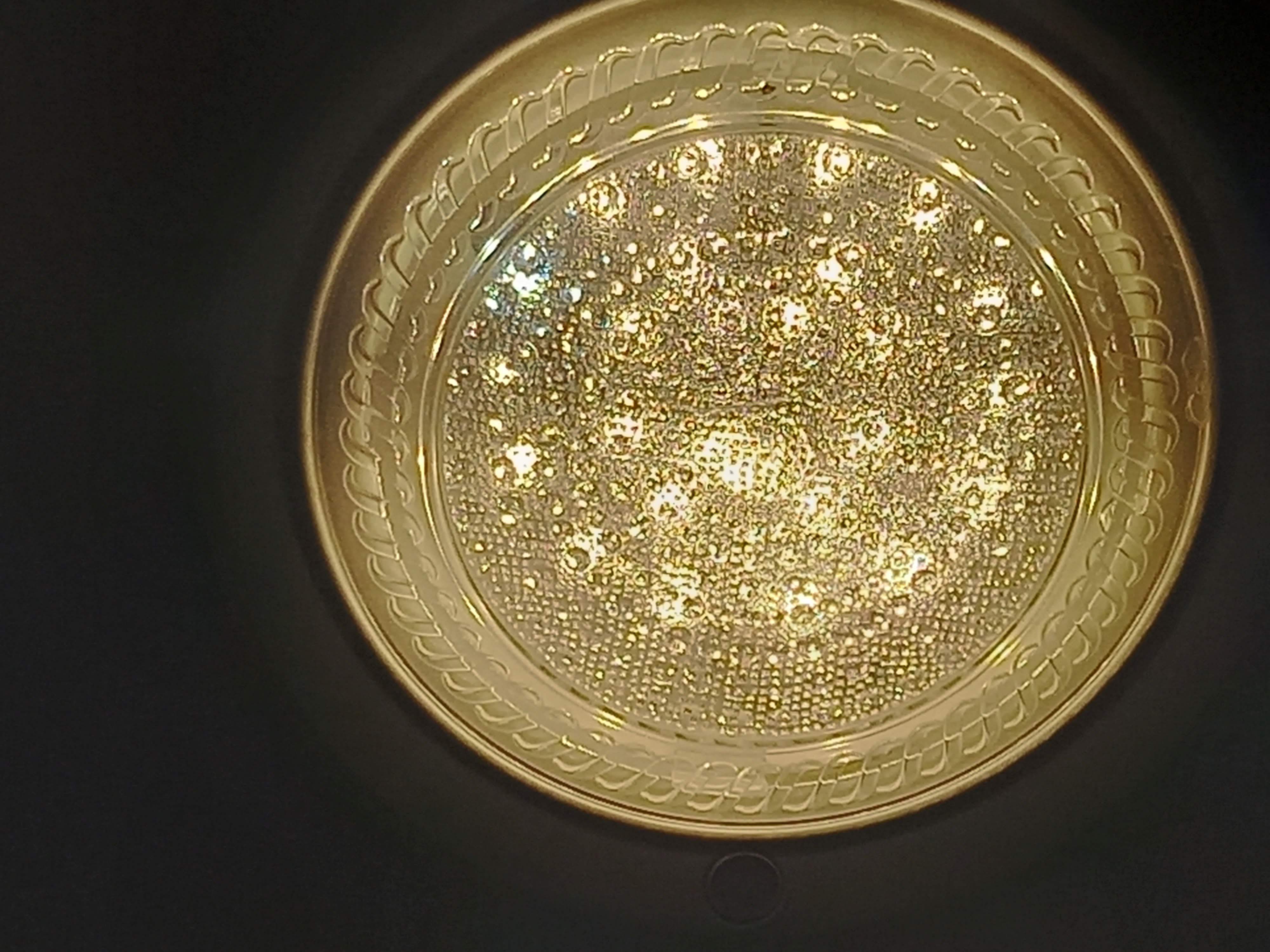

잘 동작하던 LED 센서등이 갑자기 동작하지 않습니다



사전지식과 LED 테스터에 관해서는 아래의 글을 참고하세요

robocomman.tistory.com/410

65인치 TV 분해하여 백라이트 LED바 고장 확인

칩LED 구입은 아래글을 참고하세요

robocomman.tistory.com/407

LED 전등 추천 및 수리(DIY)

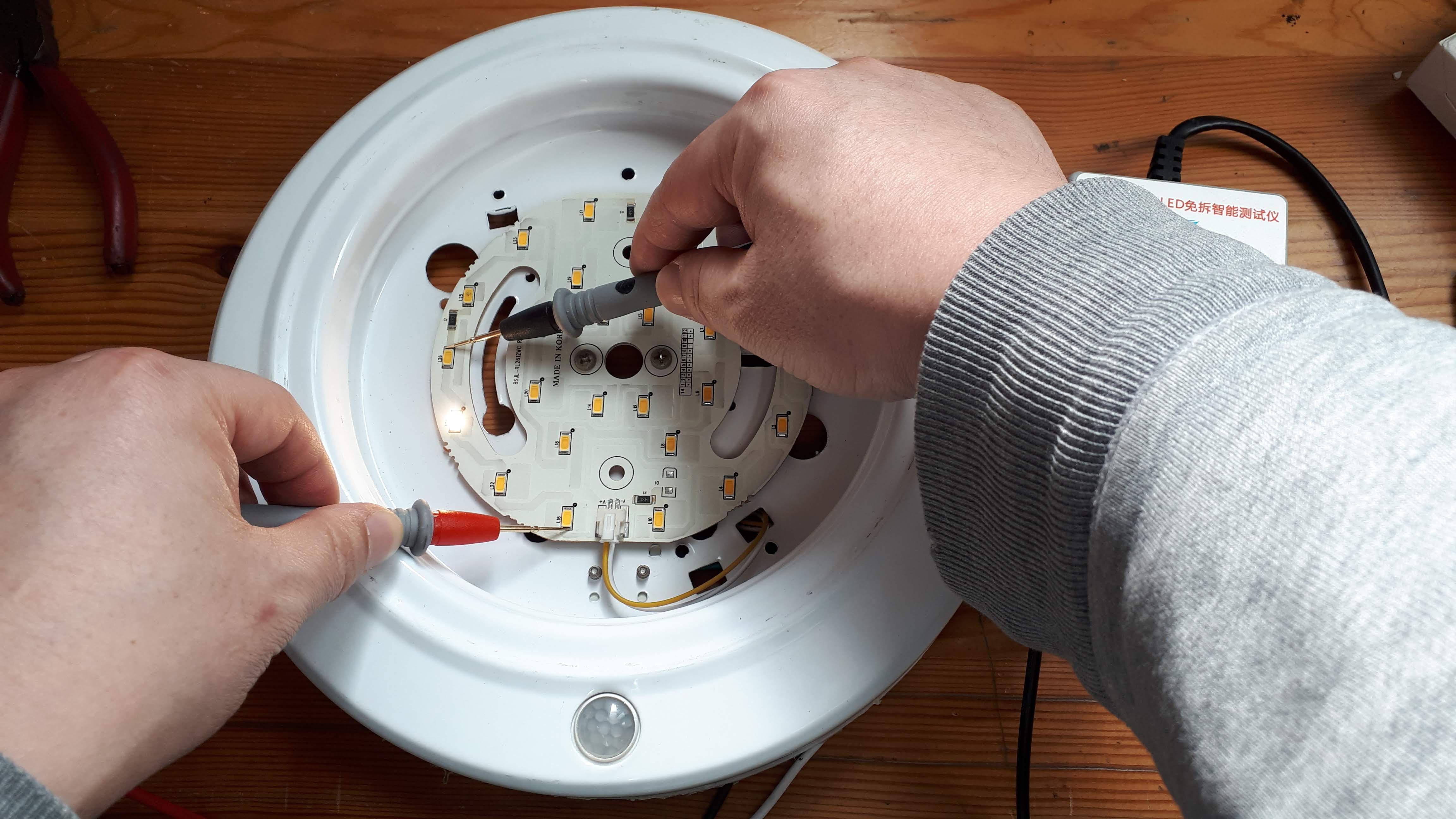

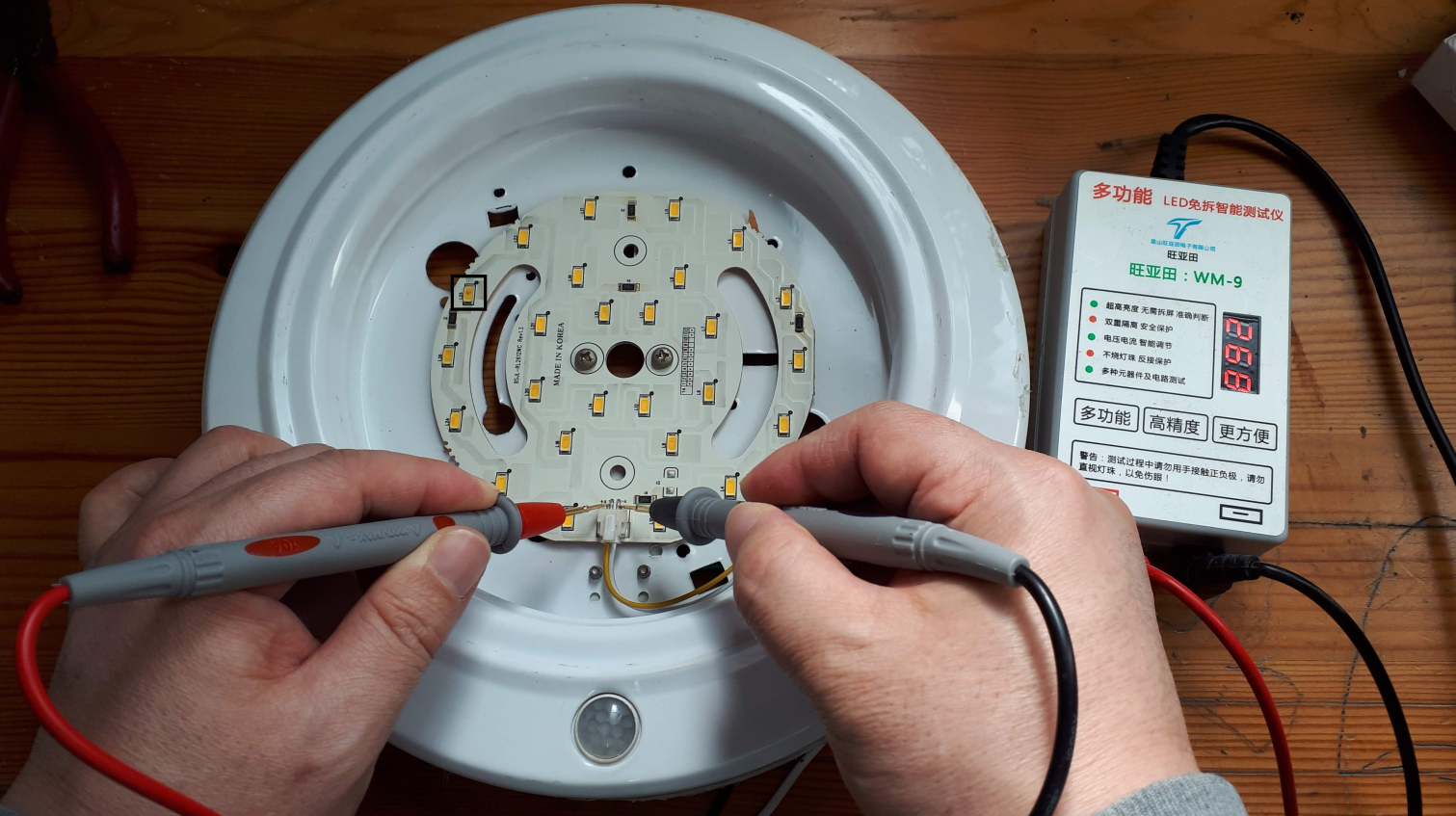

뚜껑을 열고 LED 테스터로 확인해 보니

아래와 같이 불이 켜지지 않습니다

LED 전등은 보통 직렬로 연결되어 있으므로

칩 LED 1개만 고장나면 전체가 켜지지 않습니다

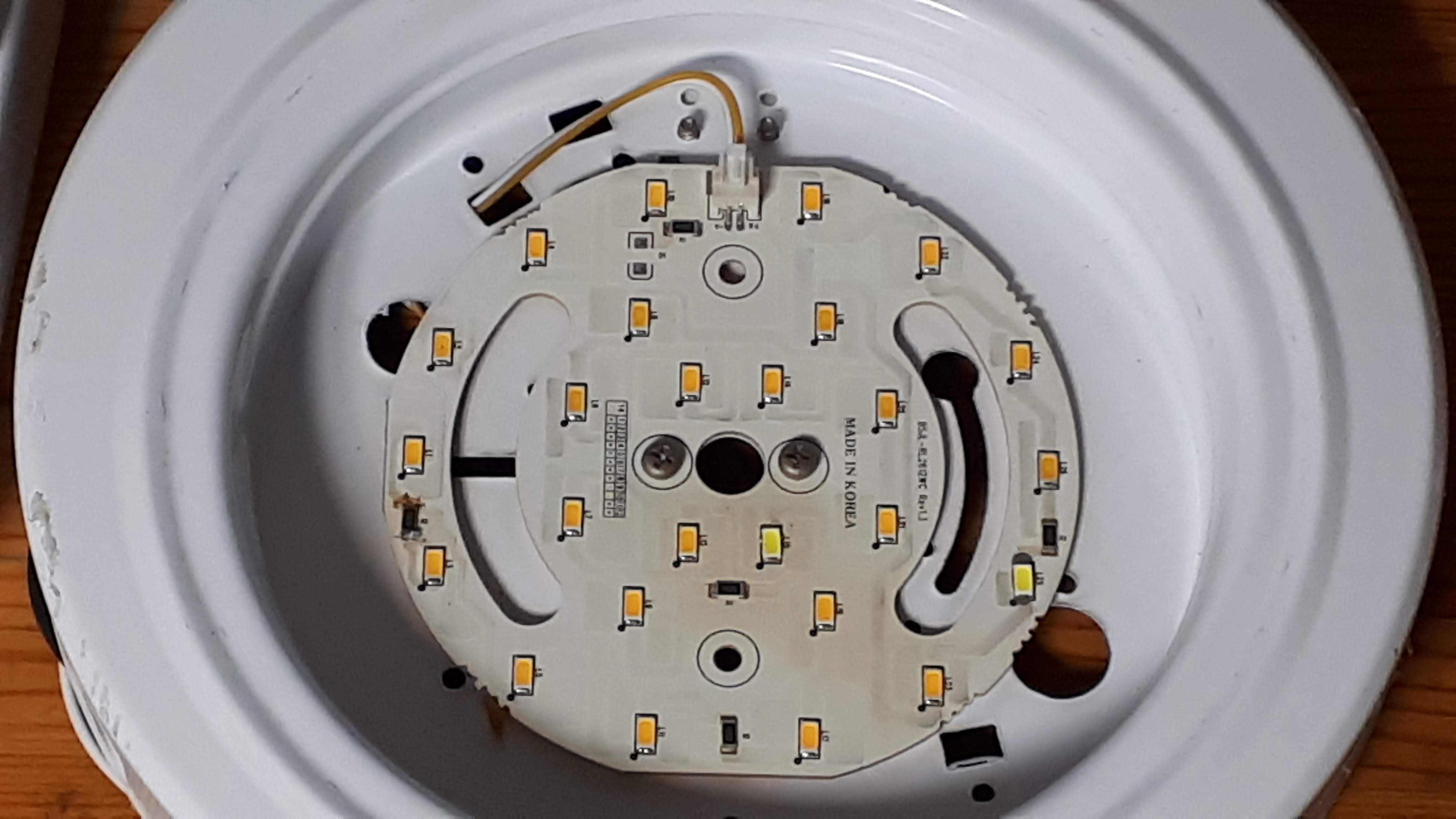

위 사진에 검은 네모 표시한 칩 LED를 보면 변색된 표시가 납니다



따라서 고장이 확실한 칩 LED를 제외하고 동작하는지 확인해 봅니다

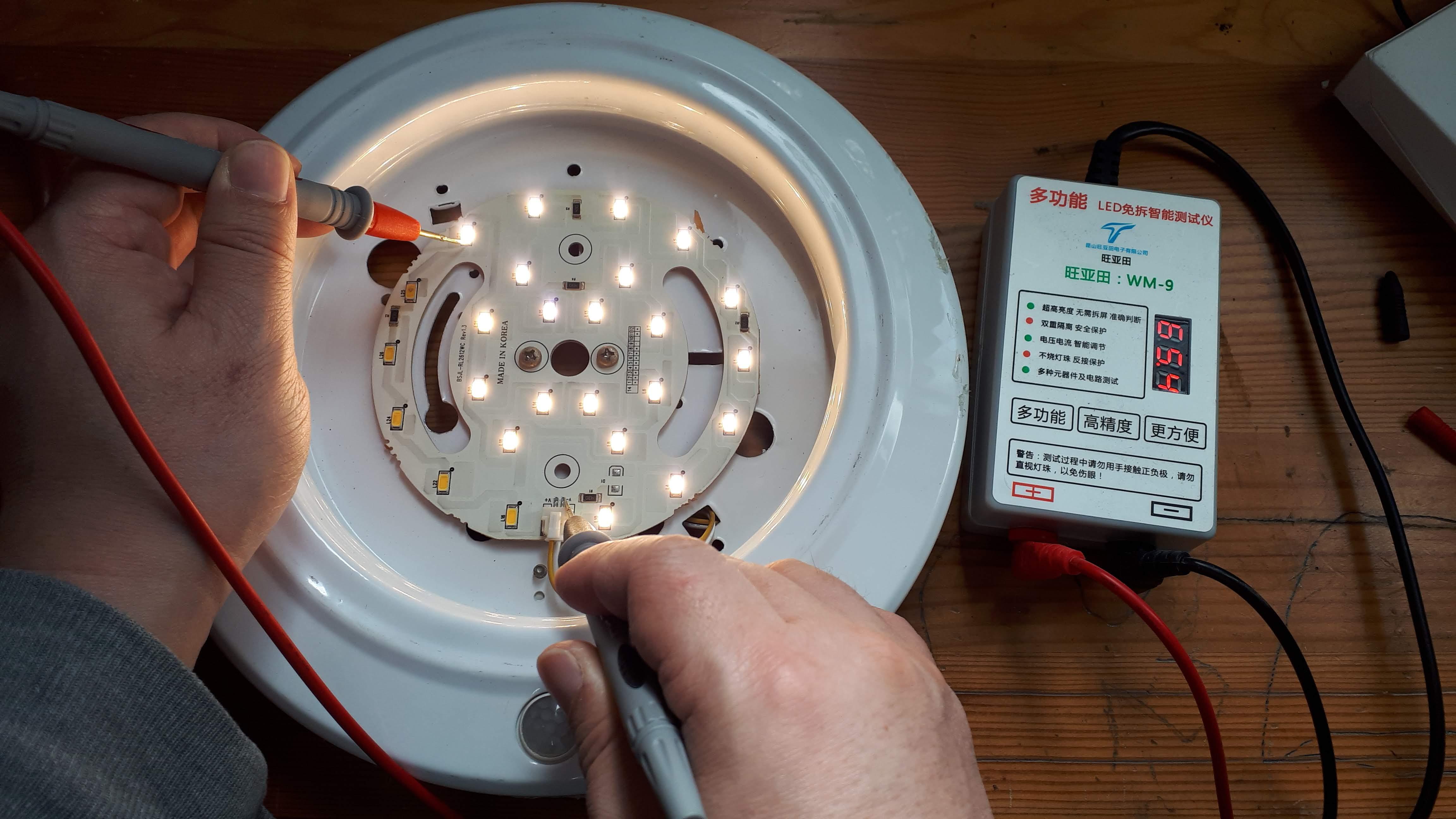

고장난 칩LED 전까지 4개의 칩 LED 중 1개만 켜지네요



고장난 칩LED 이후로는 모두 잘 켜지네요



고장난 칩 LED 만 교체해서 정상동작하는지 살펴봐야 겠네요

2개의 인두기를 이용해서 떼어 주었습니다

인두기의 열이 충분하지 않으면 칩LED 중앙 뒤면에 있는

방열용 단자가 녹지않아 떼어지지 않습니다

아래에 소개한 솔더링 플레이트를 사용하여 고장난 LED칩을 떼는 방법이 더 쉽습니다

칩 LED 의 납땜을 편하게 할 수 있는 제품을 알리에서 4$ 이내에 구할 수 있습니다

저는 200W 제품을 구입하였습니다

s.click.aliexpress.com/e/_AbsWb5

3.29US $ 23% OFF|220V 200/300W Led Remover Heating Soldering Chip Welding BGA Station Aluminum PTC Split Board 260/270℃|Instru

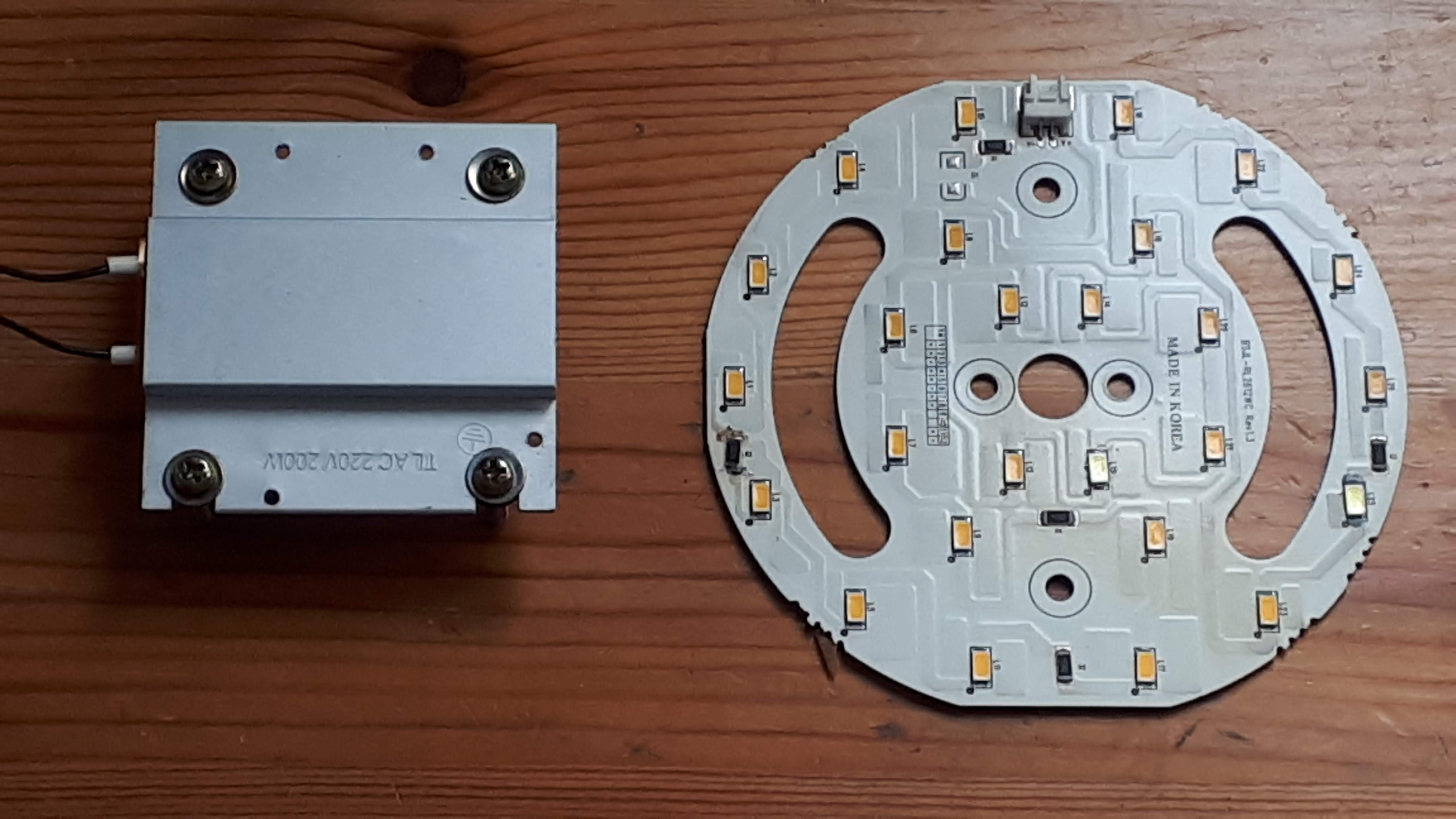

이러한 판 형태의 가열방식(Soldering plate)으로 납땜을 하려면

일반 납이 아닌 크림납(Soldering paste)도 필요합니다

s.click.aliexpress.com/e/_9vuaMf

3.79US $ 20% OFF|WNB 50g Soldering Paste 138/158/183/217℃ Melting Point Liquid Stencil Welding Tin Paste Solder Flux PCB/SMD R

AC플러그가 연결된 솔더링 플레이트를 판매하는 판매자도 있지만

한국형 플러그는 제공하지 않아서 EU 플러그나 미국 플러그를 선택하고 변환플러그를 쓰는 것이 일반적입니다

저는 플러그가 없는 제품으로 사서 집에 있는 한국형 플러그를 연결하였습니다

나사와 볼트는 포함되어 있지 않으므로

책상을 태우지 않도록 길이 4cm정도 이상으로 꼭 장착해서

책상과 거리를 충분히 확보하세요

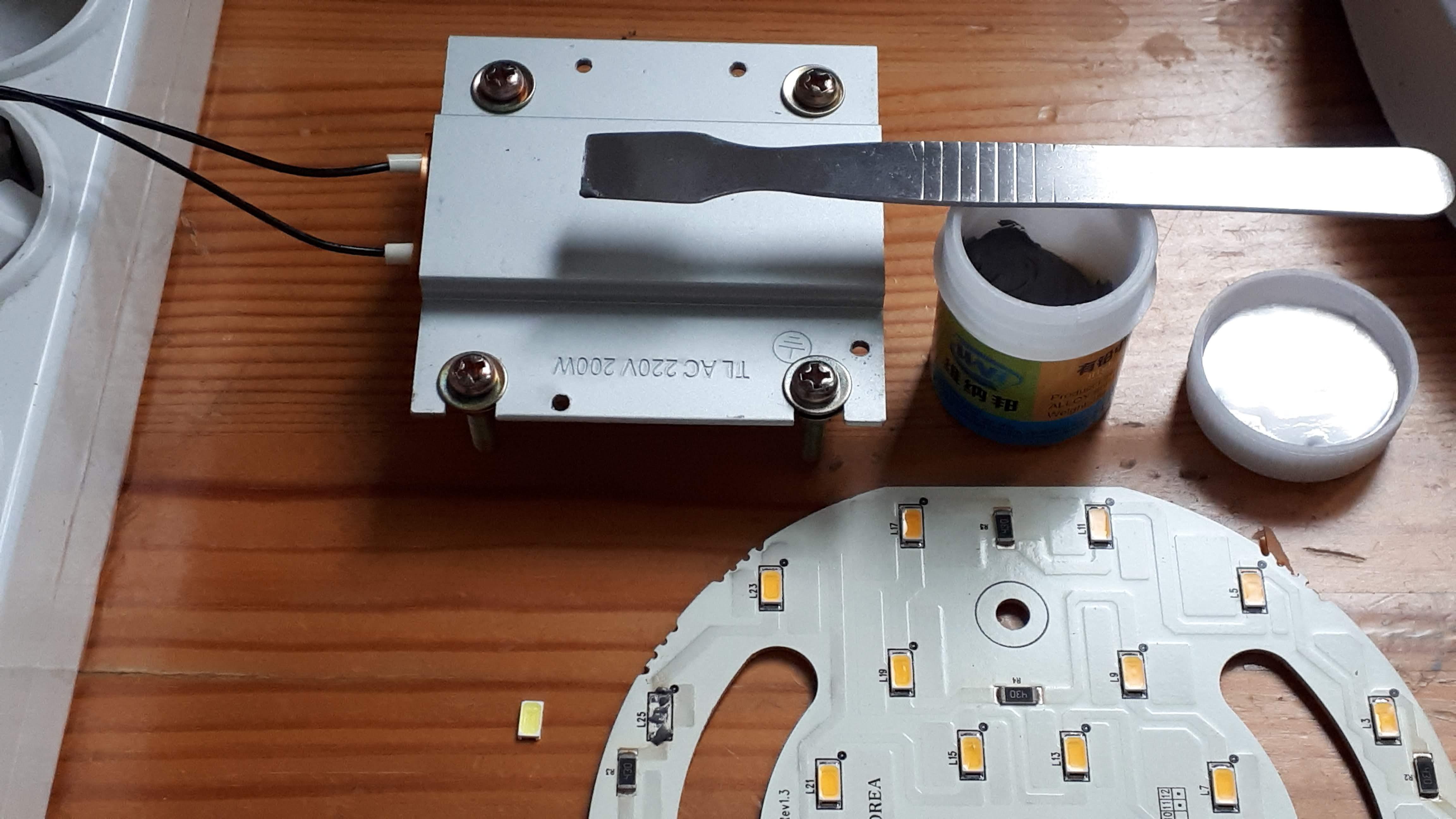

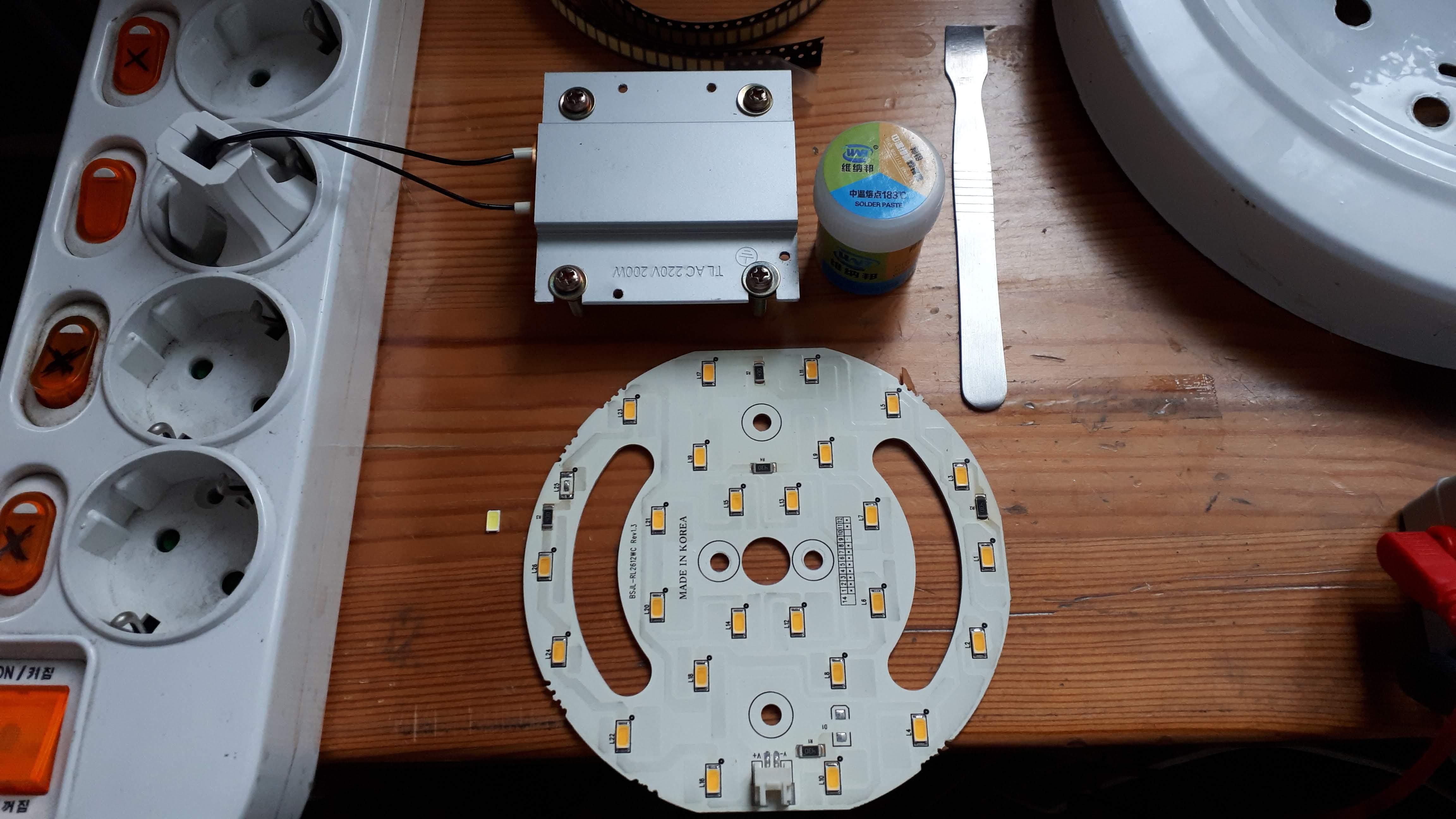

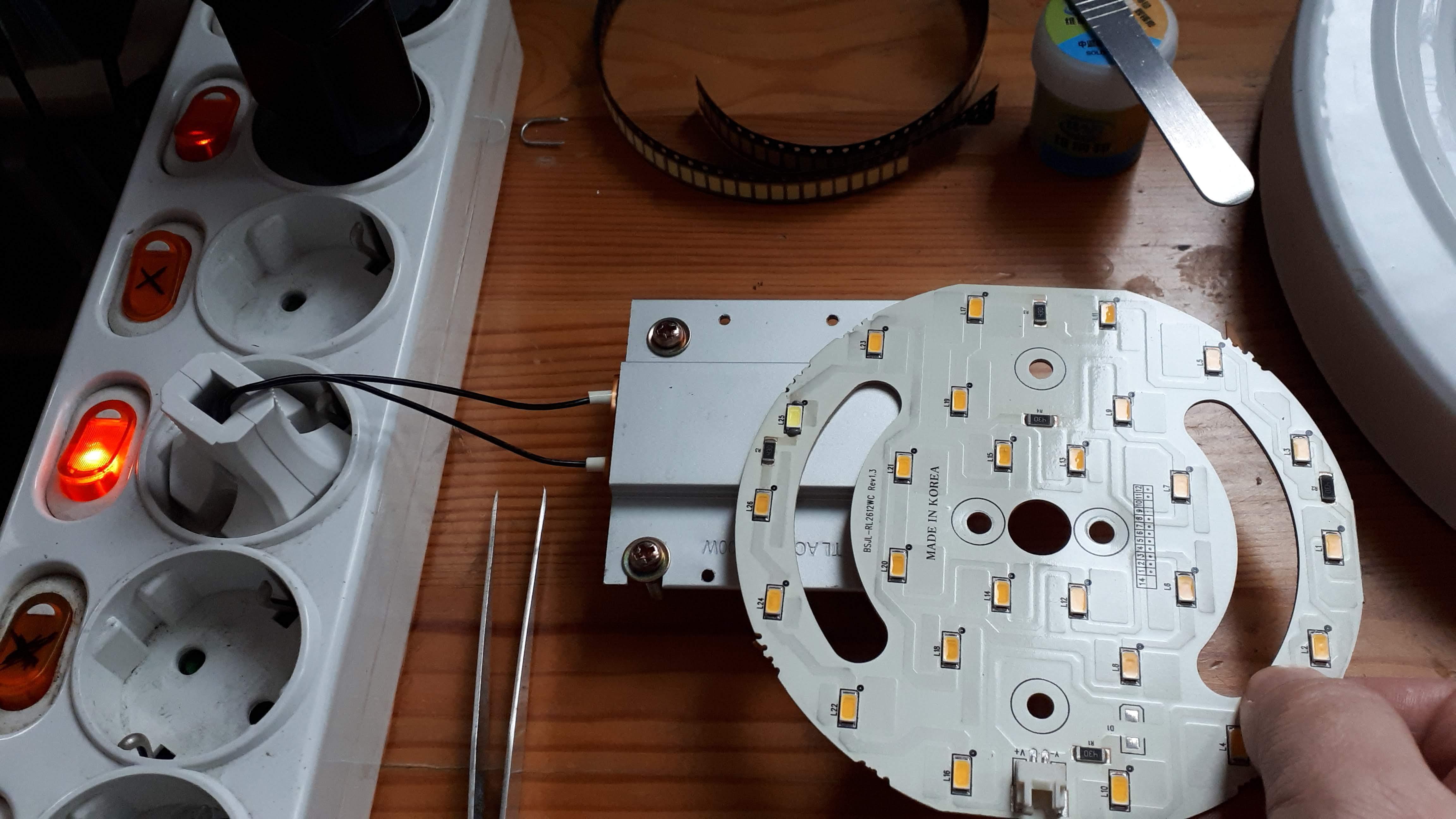

아래 사진은 준비물 입니다

우측의 LCD 여는 도구는 크림납을 바르는데 사용했습니다. 크림납 구매하면 포함된 작은붓으로 바르세요

LCD 여는 도구는 아래 링크에서 1.79$에 구입했습니다

지금은 제가 구입한 곳보다 아래 링크가 가격이 좋네요

https://s.click.aliexpress.com/e/_ASqWkc

0.69US $ |Flux Scraper Metal Spudger BGA Paver Thermal Grease Paste Repair Welding Fluxes Assistant Tools Mobile Phone PCB Repai

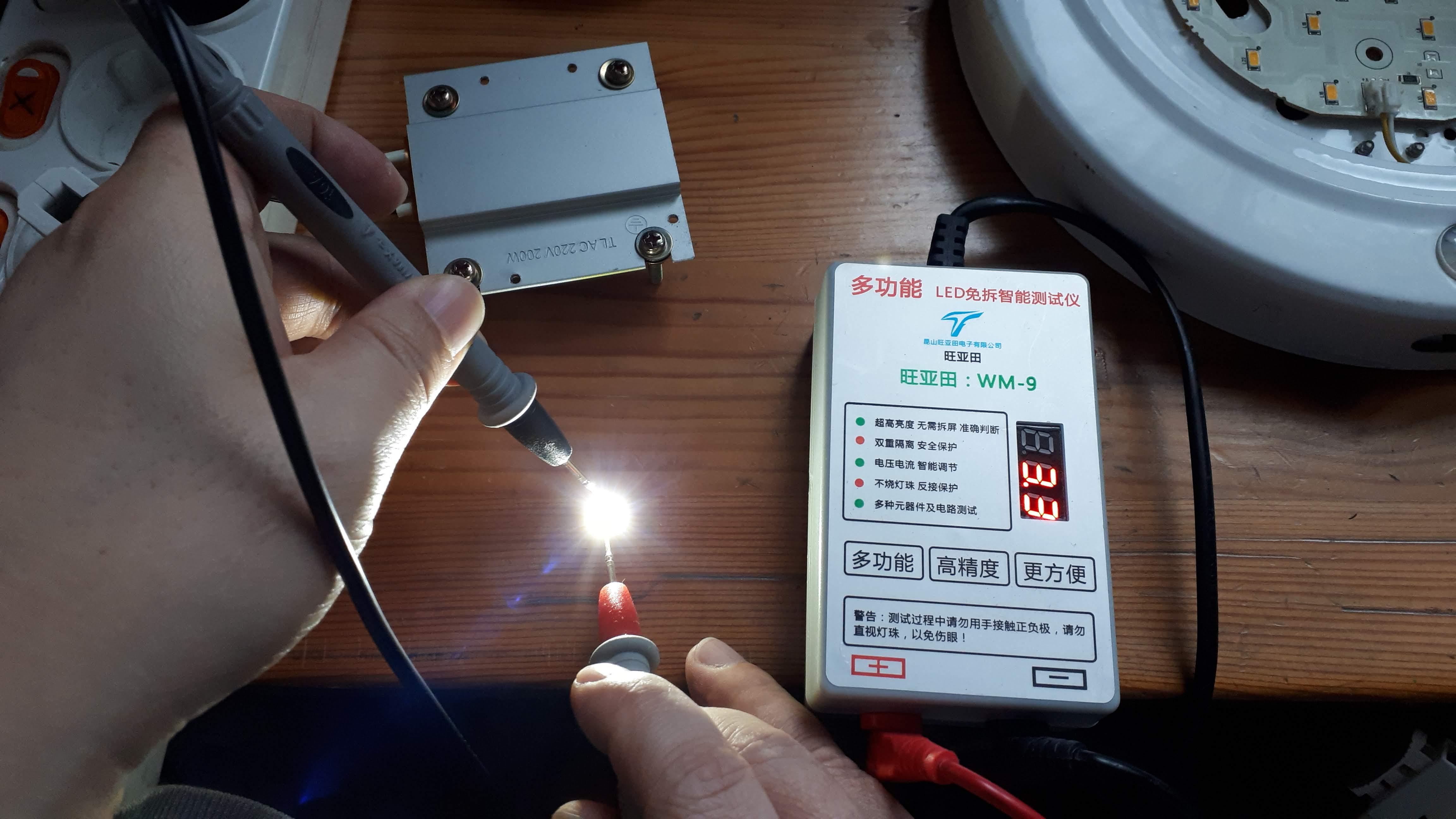

교체할 새 칩 LED가 잘 동작하는지와 극성을 확인합니다

새 칩 LED를 부착할 자리에 크립납을 적당량을 묻혔습니다

핀셋으로 칩 LED 위치를 잘 잡아서 납땜할 자리에 놓아준 후

솔더링 플레이트의 전원을 켜주고 10~20초 있으니 연기가 솔솔 나면서 크림납이 녹습니다

바로 솔더링 플레이트의 전원을 꺼 줍니다

납이나 구리, 금처럼 반짝이는 색깔이 아니라서 전기가 잘 통할지 의문이 들지만

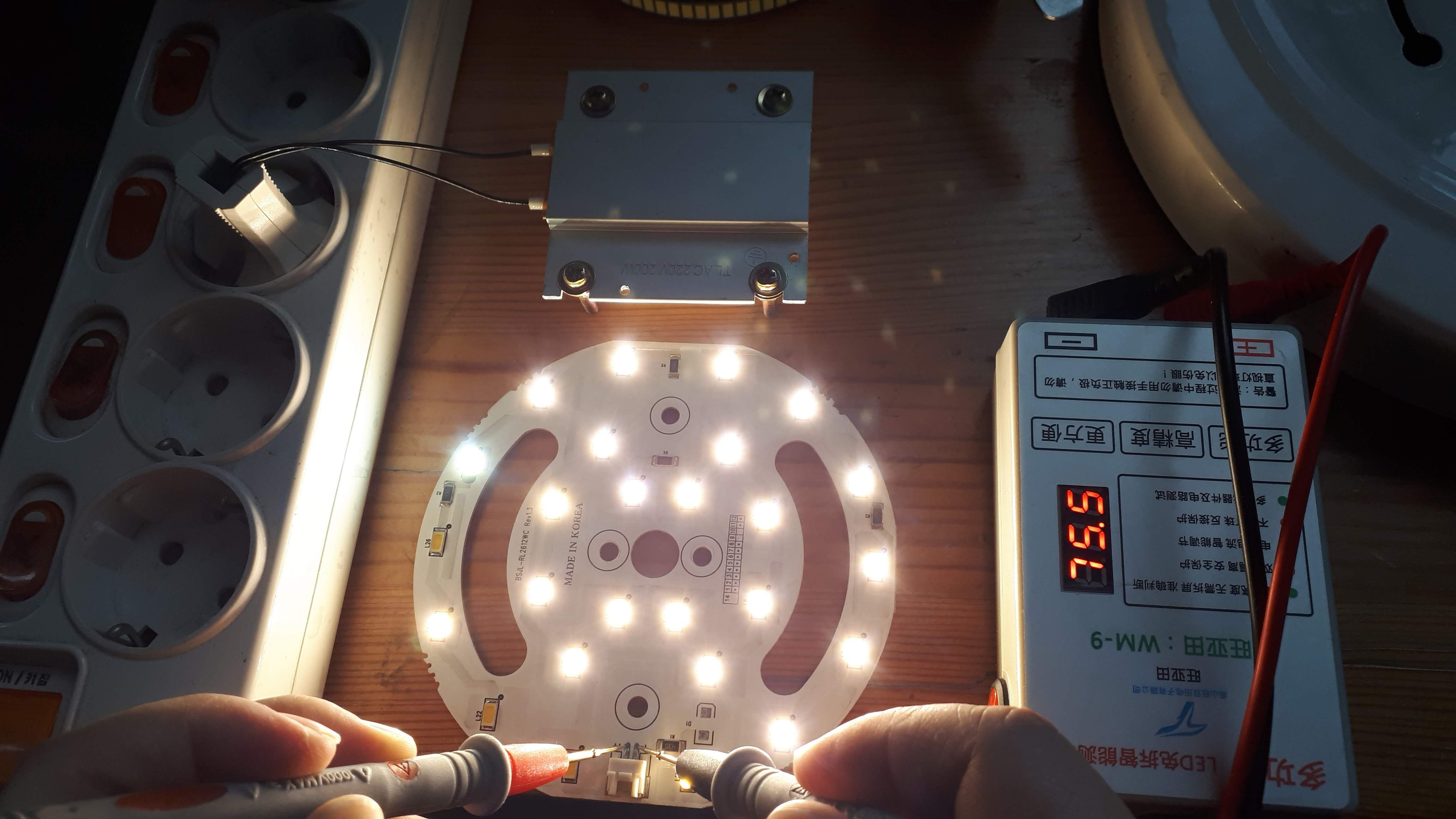

LED 테스터로 전원 입력단에서 테스트 해보니 잘 동작합니다



조립하고 AC 220V 전원을 연결하니 잘 동작하고

LED 테스터로는 켜지지 않던 3개의 LED 도 잘 켜집니다

솔더링 플레이트와 크림납을 이용하는 것은 처음이었으나 잘 되었습니다



고장난 65인치 TV LED 백라이트 수리를 위한 준비가 되어

수리에 도전할 시기가 다가오고 있습니다



(추가) 2021/03/14

수리 후 잘 동작하던 센서등이 동작하지 않습니다

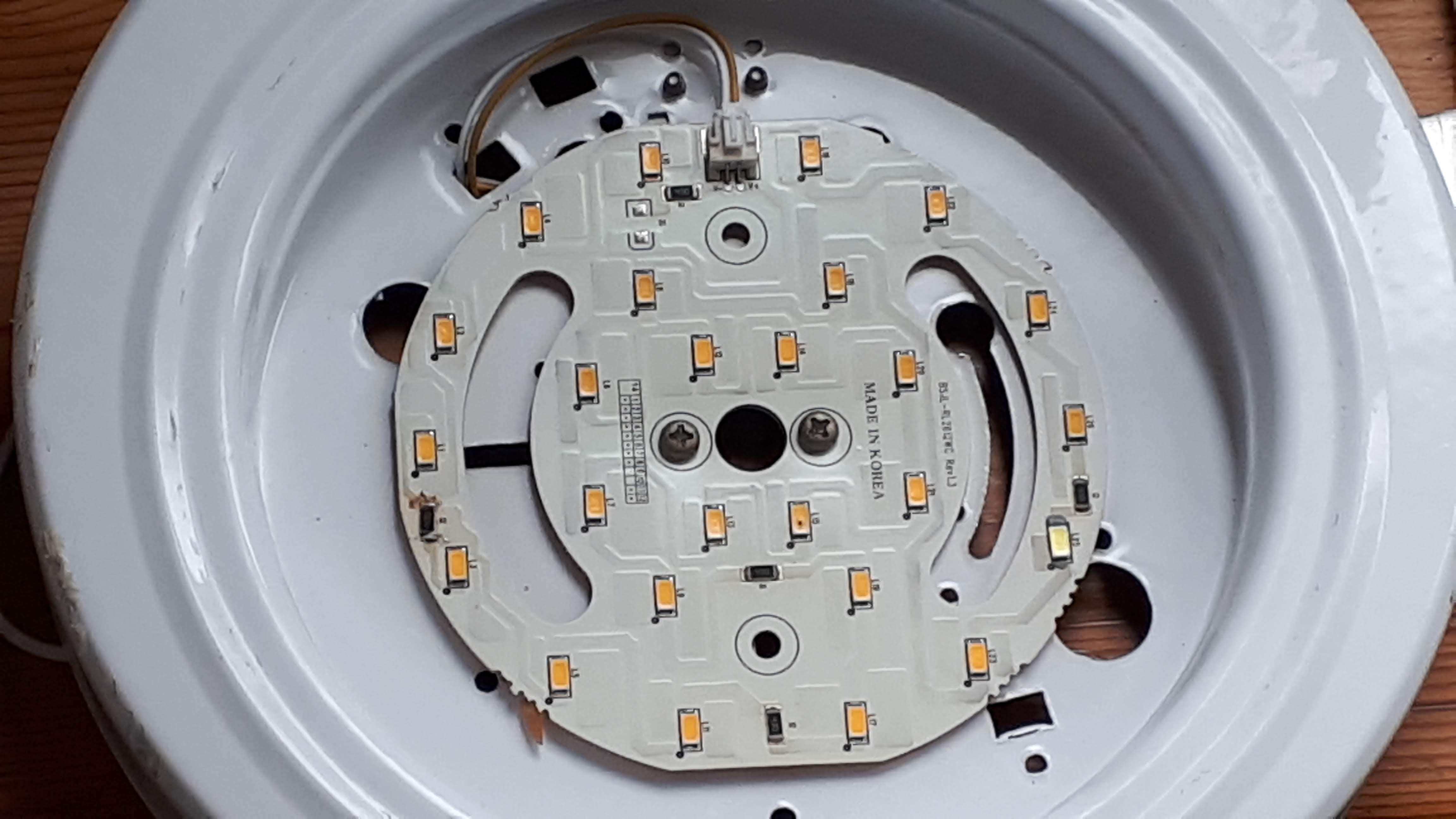

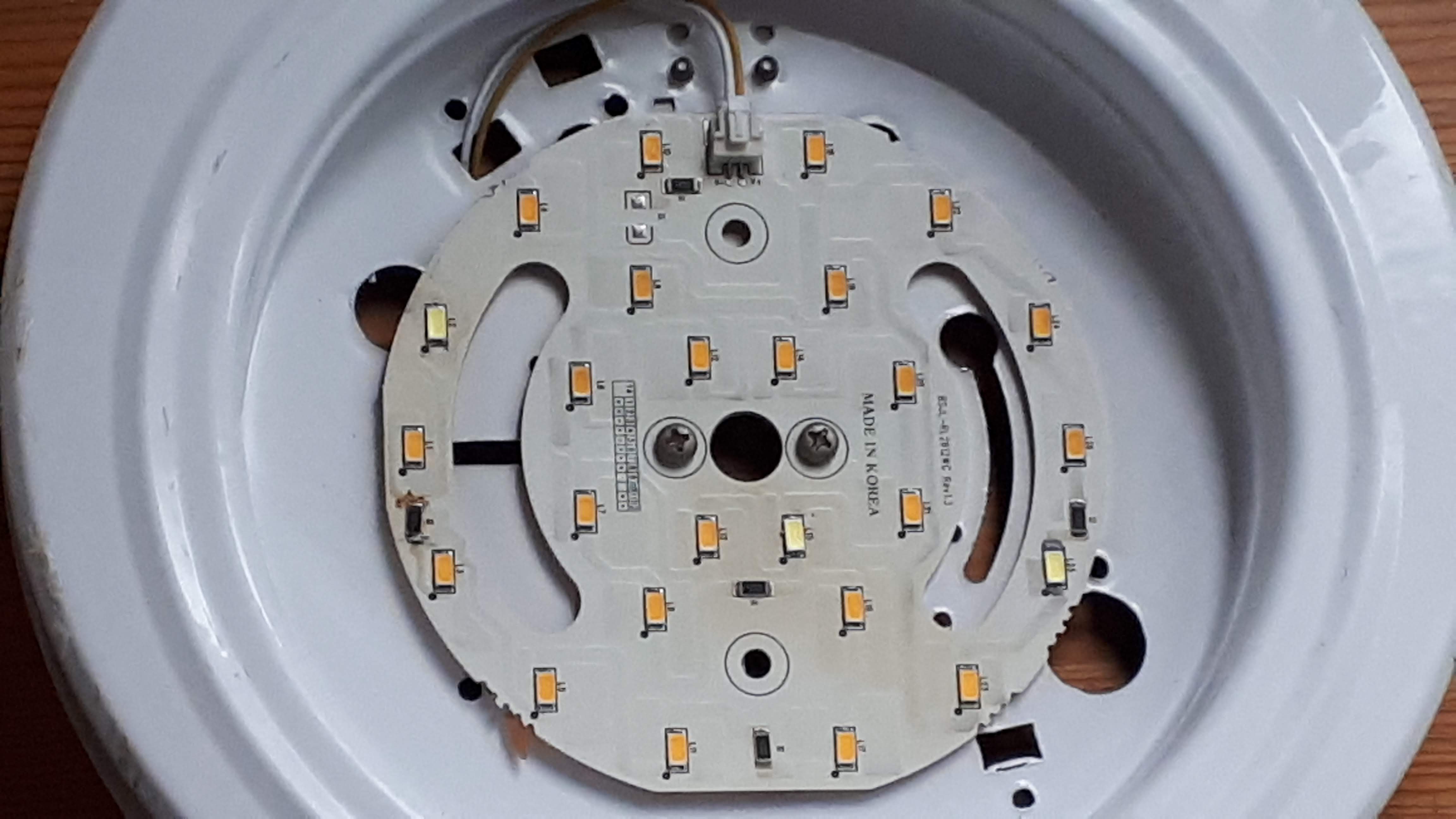

열어보니 LED칩 1개가 검게 변해 있네요. 아래사진의 2개 나사 중 오른쪽 나사의 바로 밑에 위치한 LED입니다

LED 테스터로 확인해보니 검게 변한 LED칩만 고장이네요



크립납과 솔더링 플레이트를 이용하여 교체하였습니다

이번에는 PCB의 중앙부분이라 넓게 가열해야 해서 조금 시간을 길게(30초~50초) 가열해야 변화가 보이네요

오래 가열해서 그런지 크림납의 색깔이 은색으로 변하면서 납땜이 됩니다

이전에 작업했을때 회색으로 붙은 것은 조금 가열이 부족했던 모양입니다. 그래도 잘 동작하니 상관은 없지 싶네요



(추가) 2021/03/21

며칠 잘 동작하더니 또 고장입니다

열어보니 아래사진의 왼쪽 가운데 위쪽방향의 검은 점이 생긴 또 다른 LED칩 1개만 고장입니다

교체하니 잘 동작합니다

1개의 칩LED 가 고장나기 시작하면

다른 칩LED 도 동일한 회사의 부품이라

수명이 비슷한 듯 합니다



(추가) 20201/03/27

이번에도 며칠 잘 동작하더니 또 고장입니다

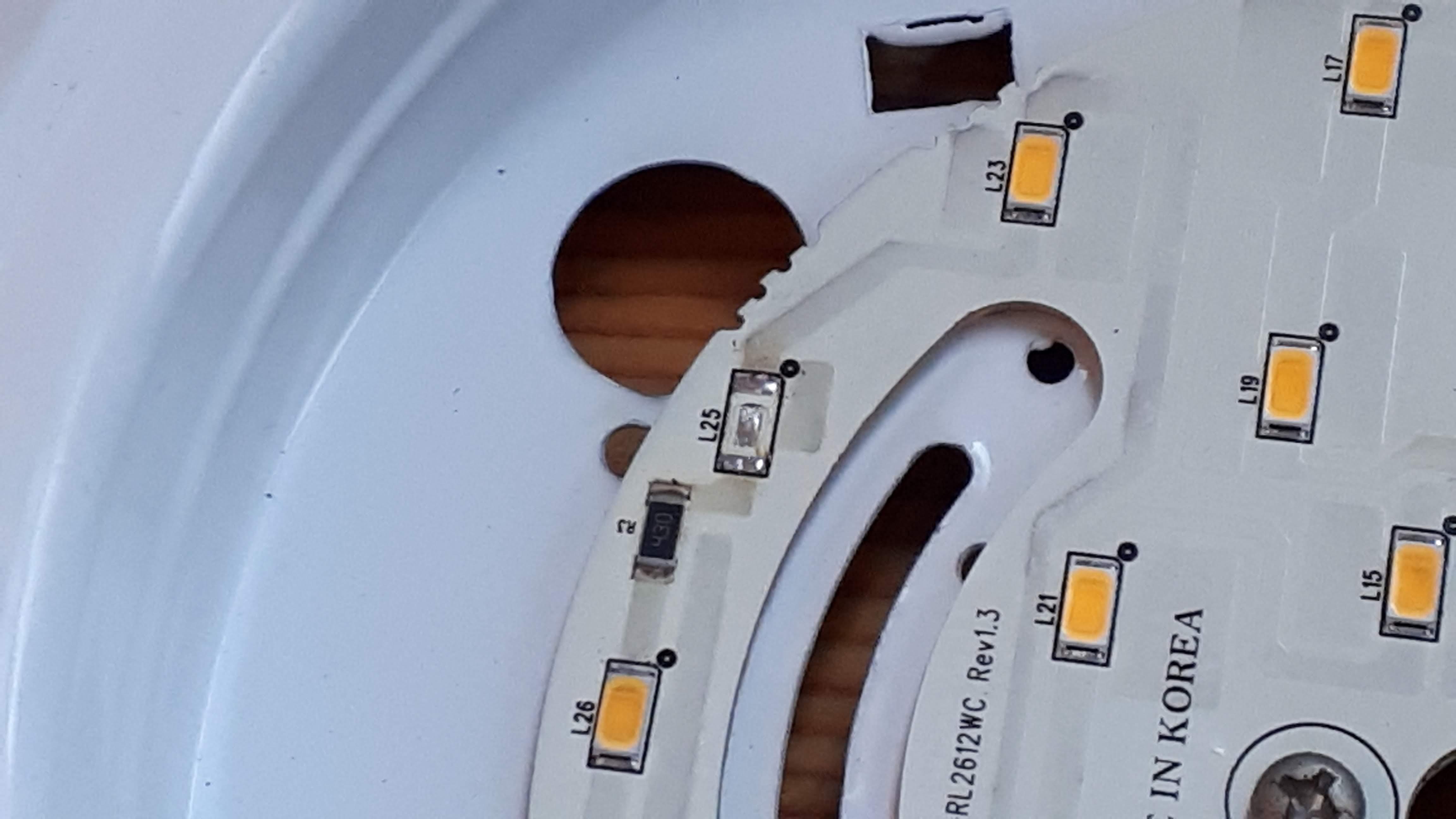

아래 사진에는 잘 안 보이는 듯 한데 위쪽 커넥터의 바로 왼쪽에 위치한 녀석이 변색되었고

LED 테스터로 확인해도 동일하게 해당 칩LED 가 고장입니다

하지만 이번에는 다른 증상도 있었습니다

맨 처음 수리했던 크림 납이 회색이었던 칩LED도 들어오지 않습니다



크림 납이 회색상태라 잘못된 부분이 있을까 멀티미터로 저항을 측정해 보니 2옴 정도 나옵니다

잘 동작하는 칩 LED의 저항을 측정하니 160옴 정도 나옵니다

제대로 납땜되지 않은 크림납이 해당 칩 LED를 통과하도록 연결된 것 같습니다



솔더링 플레이트로 떼어보니 가정한 연결 상태가 맞습니다

핀셋으로 연결된 부분을 끊어주고 납땜 패드위에만 크림납이 위치하도록 정리한 후

솔더링 플레이트로 가열하여 수리하였습니다



하나 더 알려드릴 내용이 있습니다

새 칩LED의 극성확인을 위해서 LED 테스터를 사용하는 경우에

순간적으로 켜지고 꺼지는 LED도 있습니다

하지만 그런 LED도 회로에 장착하여 동작시켜보면 잘 동작합니다

LED 테스터가 적당히 전류와 전압을 자동으로 설정하는 방식으로 동작하다보니

아무래도 한계가 있는 듯 합니다



이제 칩LED 4개를 교체하였는데

추가 고장없이 쭉 사용할 수 있다면 좋겠네요

또 다른 칩 LED 가 고장난다면 이 글에 계속 추가하겠습니다
