삼성 전자레인지 스위치 교체하기(DIY)

전자레인지는 고압의 전기를 이용하는 제품입니다

내부에도 고압에 관한 경고문구들이 있는 것과 같이 감전의 위험이 있습니다

또한 분해 및 조립에 실수가 있는 경우

사용자에게 전자파가 유출되어 좋지 않은 영향을 줄 수 있습니다



결혼전에 구입하여 20년이 다 되어가는

전자레인지의 버튼이 잘 동작하지 않습니다

와이프가 좀 세게 누르면 동작하니 사용하고 있었는데

이제는 그것도 한계에 도달한 모양입니다



스위치 교체를 위해 삼성 전자레인지를 분해하여

수리한 내역을 공유해 드립니다

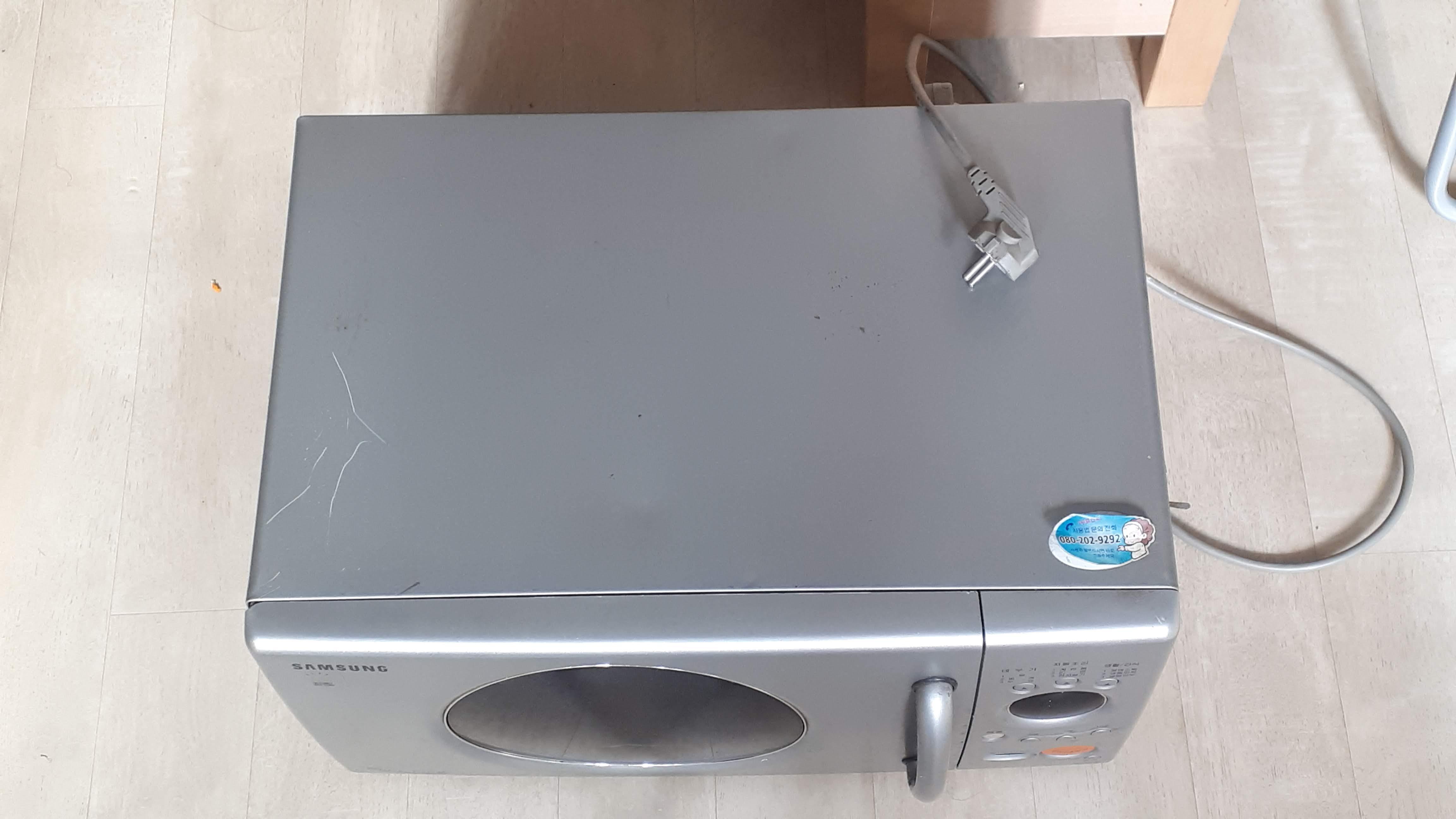

오늘의 환자입니다

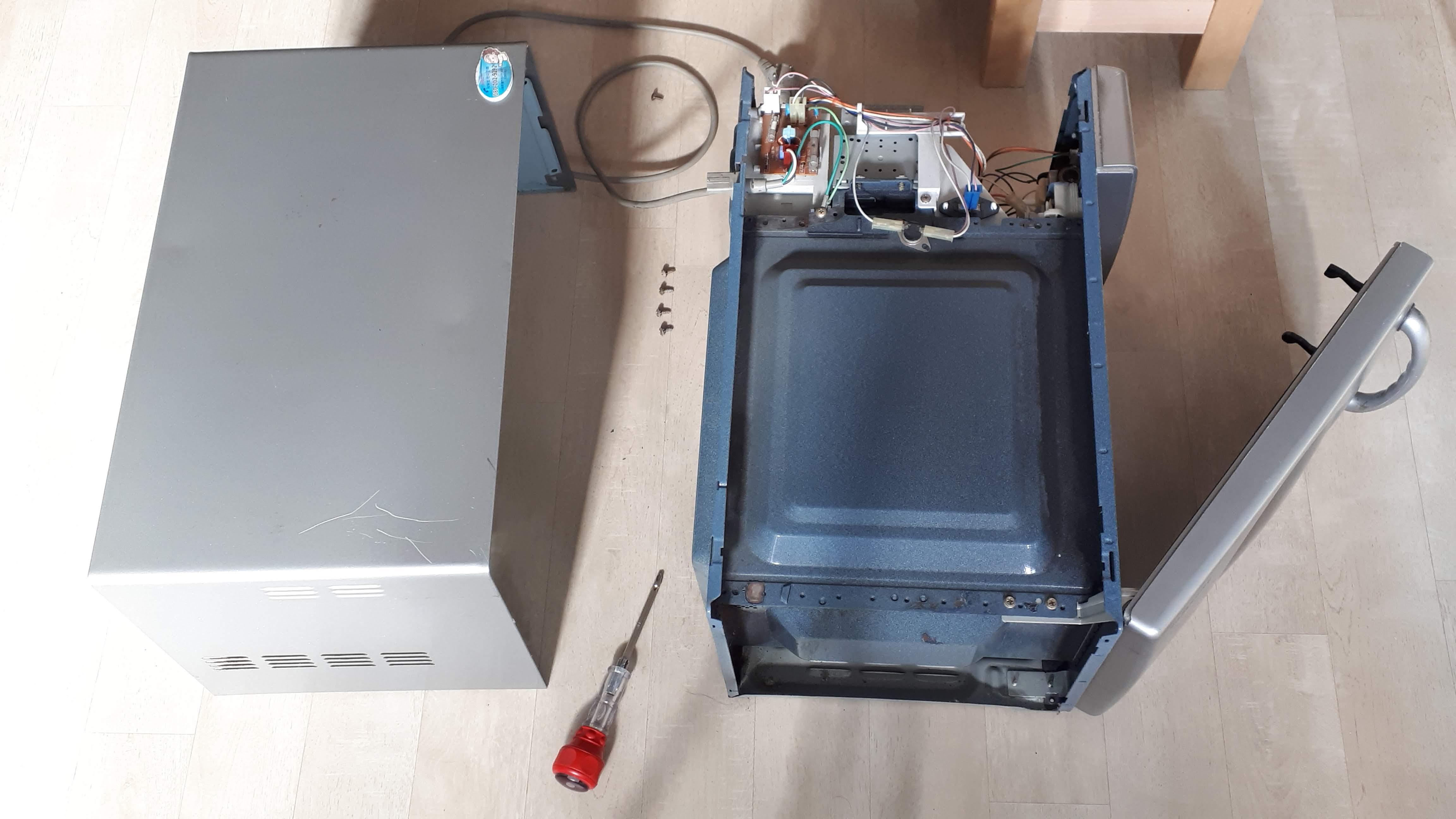

측면에서 1개의 나사와

후면에서 4개의 나사를 풀어내니 케이스가 분리됩니다

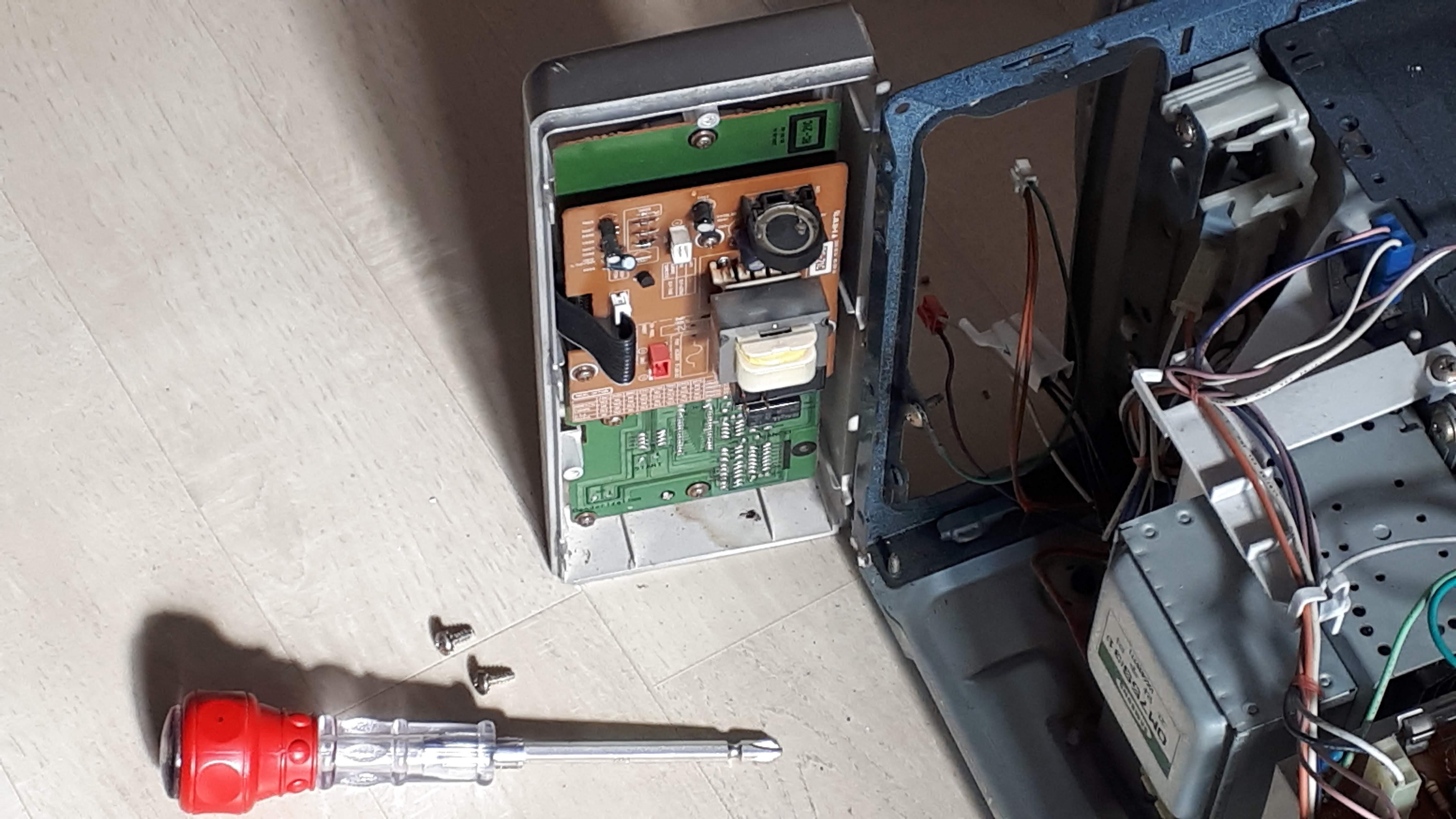

조작패널 부분은 2개(위쪽에서 1개, 옆쪽에서 1개)의 나사를 분리하고

위로 들면 분리가 됩니다



조작패널을 완전히 분리하려면 3개의 커넥터를 뽑아야 합니다

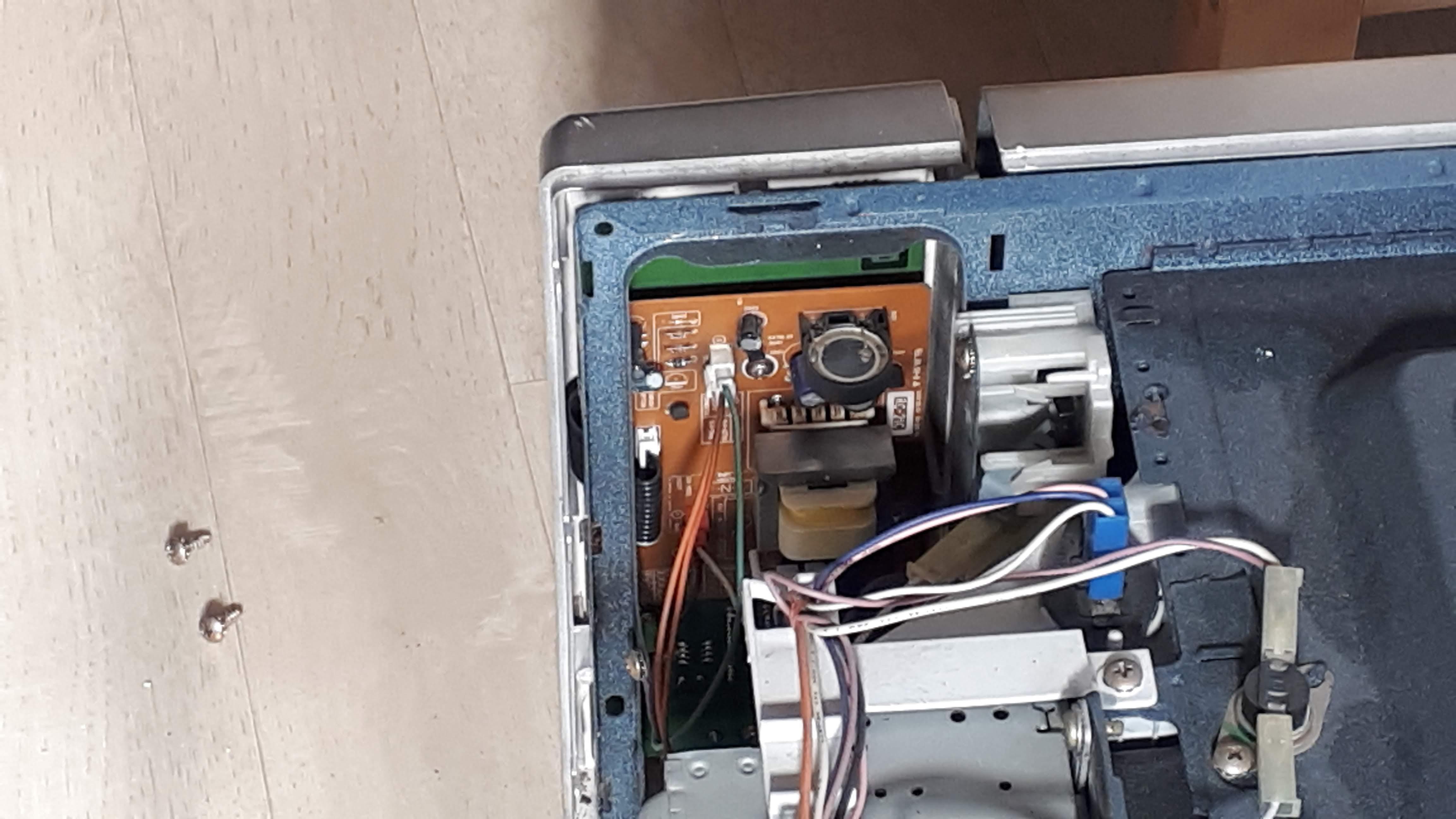

위 사진의 우측 하단에 보이는 트랜스에 고압주의가 적혀 있습니다

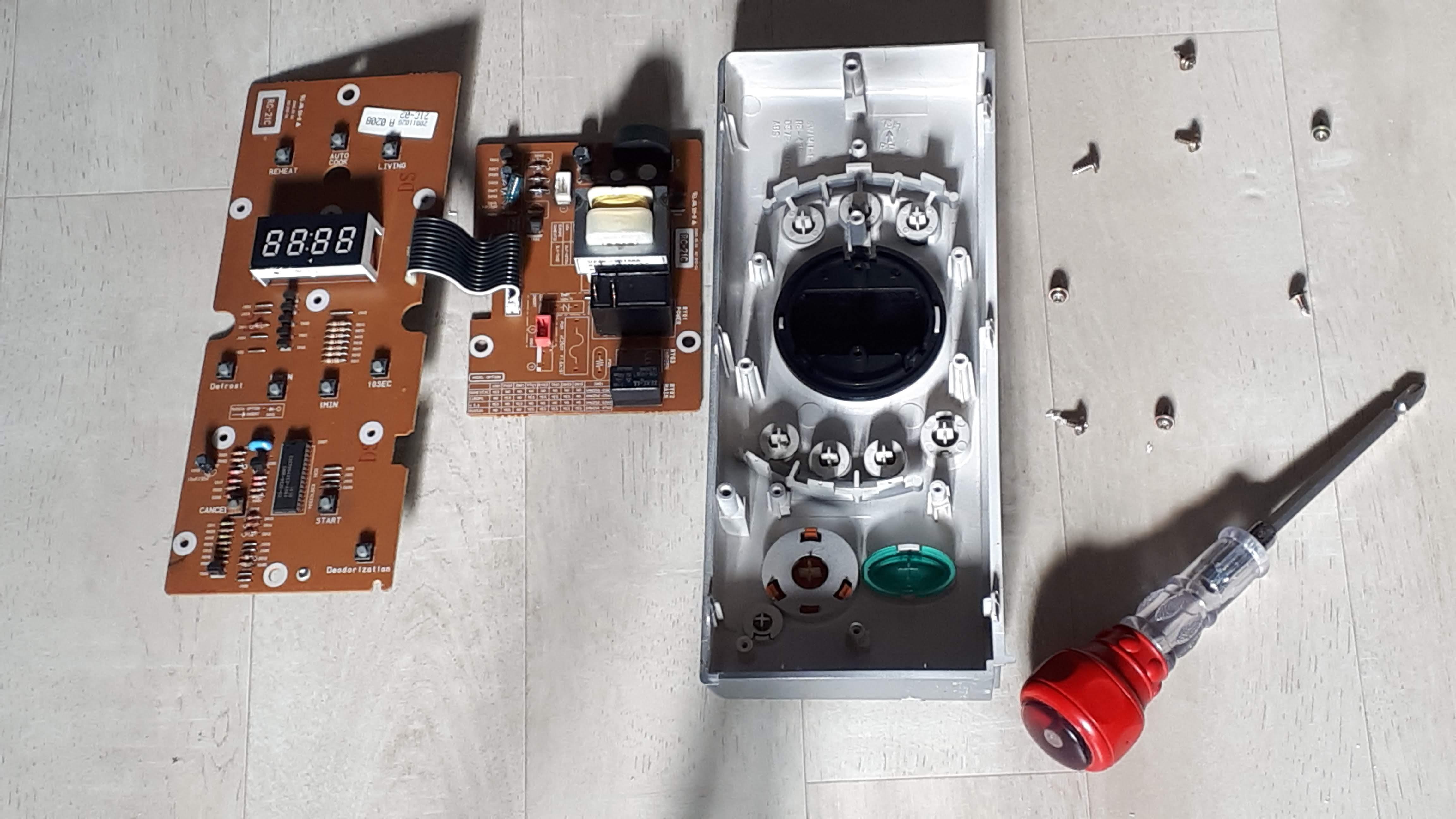

2개의 PCB 가 연결된 형태입니다

3개의 커넥터를 뽑은 작은 PCB 에서 나사 3개를 풀고

스위치들이 위치한 PCB 에서 8개의 나사를 풀면 PCB들이 분리됩니다

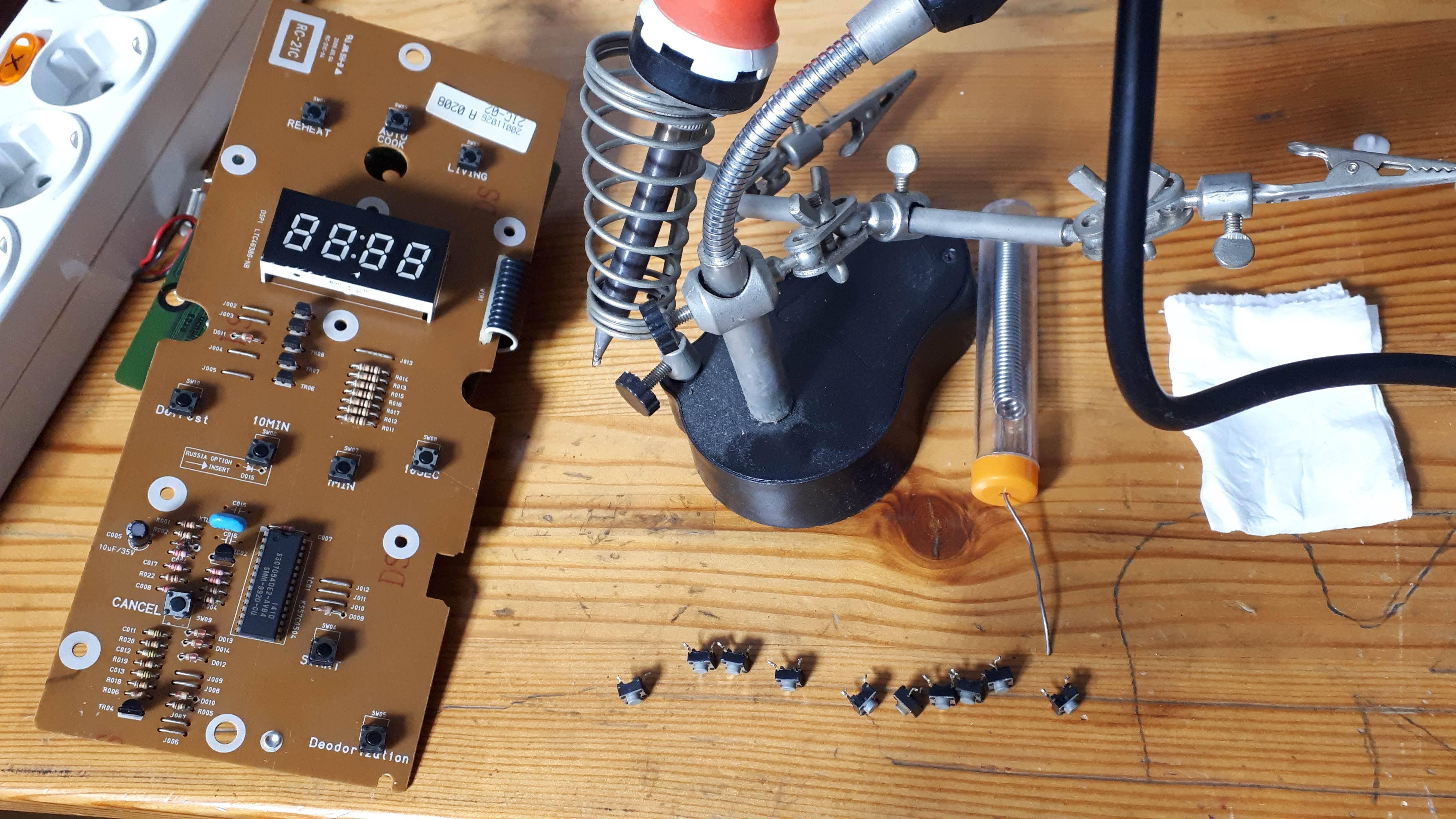

노후된 10개의 스위치를 모두 교체하였습니다



전자레인지에 사용된 스위치는 2핀 스위치이고

집에 부품이 있는 스위치는 아래 링크의 4핀 스위치라 위치가 딱 맞지는 않습니다



알리에서 찾아보니 저렴하게 판매합니다

다른 제품은 자유롭게 수리할 수 있도록

4핀과 2핀 스위치를 모두 주문해 두었습니다



4핀 스위치

s.click.aliexpress.com/e/_A0Iobd

0.64US $ 5% OFF|G89Y High Quality 50pcs/lot 6x6x4.3MM 4PIN G89 Tactile Tact Push Button Micro Switch Direct Plug in Self reset

2핀 스위치

s.click.aliexpress.com/e/_AoXZen

1.11US $ 5% OFF|50PC YT1996Y 6*6*5 mm Light Touch switch Micro Switch Two feet/pin in Middle Key switch High Temperature Resista

조립 후 잘 눌리는지 확인하니 1개의 스위치를 빼고는 잘 동작합니다



1개의 스위치는 위치가 특히 안 맞아서

스위치를 눌러주는 전자레인지의 버튼 플라스틱이 스위치 버튼의 옆으로 빗겨나가

플라스틱 버튼이 눌러진 상태에서 고정되는 현상이 발생합니다

글루건으로 플라스틱이 스위치를 누르는 범위가 넓어지게 하여

스위치를 눌러줄 때 빗겨나가지 않도록 해 주었습니다



전자레인지 기능을 모두 사용할 수 있게 되었다며

와이프가 좋아합니다
