LG 쁘레오 가스오븐 트레이 수리기(DIY)

전세집에 기존부터 설치되어 있는 오븐의 트레이가 고장입니다

전세집이라 내 것도 아니니 수리하지 않고 대강 쓰자고 생각할 수도 있습니다

이전 전세집에서도 10년 넘게 살았으니 이번 전세집에서도 이사하지 않고 오래 산다면

크게 비용을 들이지 않고 수리하여 편리하게 사용하는 것도 좋은 선택입니다



LG 쁘레오 G-108D 모델로

검색해보니 2003년에 행사로 저렴하게 판매하는 가격이 57만원 수준이었고

쁘레오가 고급 브렌드인만큼 기능도 많아서

트레이만 잘 동작한다면 아쉬울 것이 없습니다



덕분에 10년 넘게 와이프가 사용한 정들은 저렴한 오븐은 이번 집으로 이사오면서 창고에 보관하였습니다

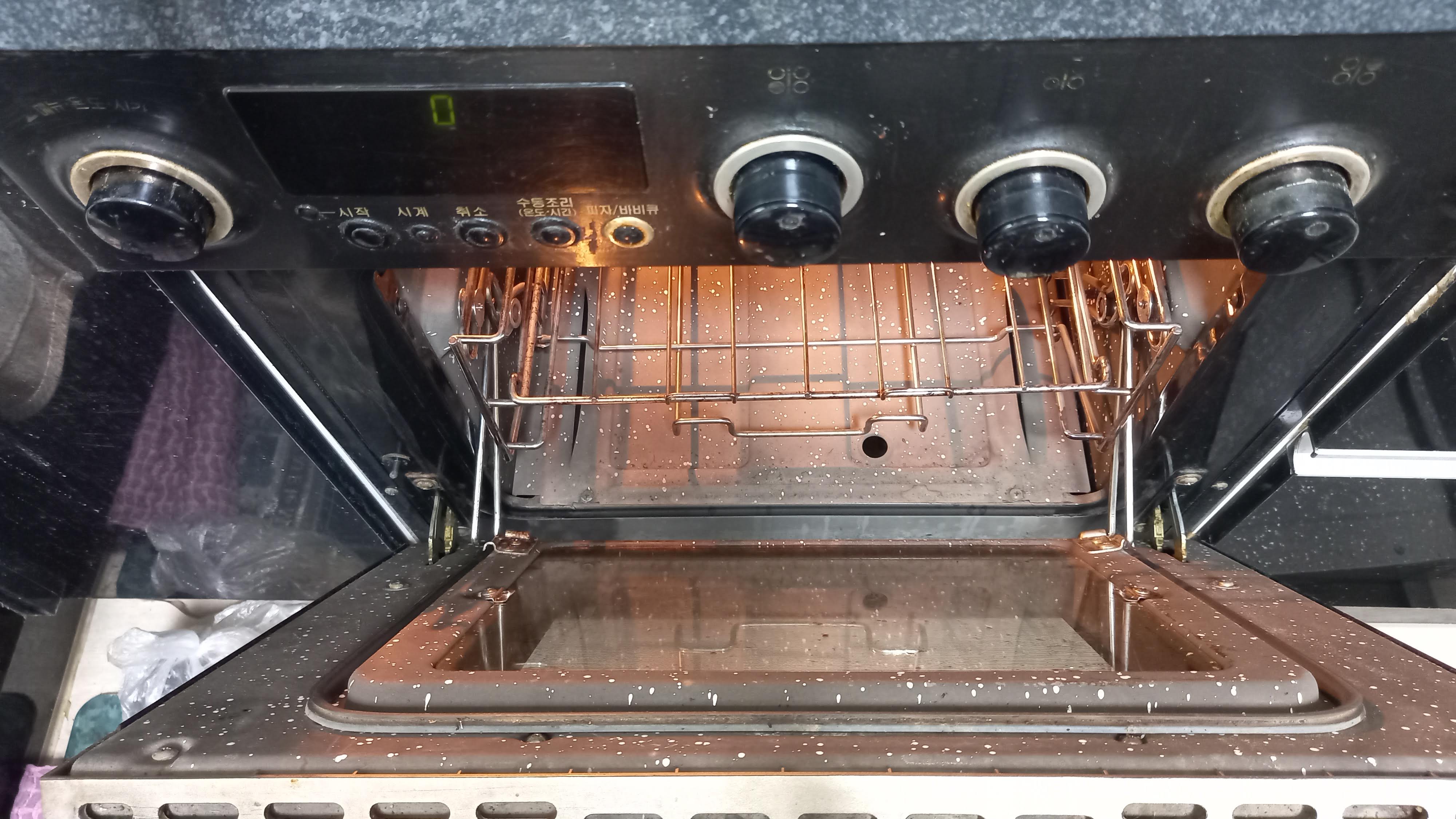

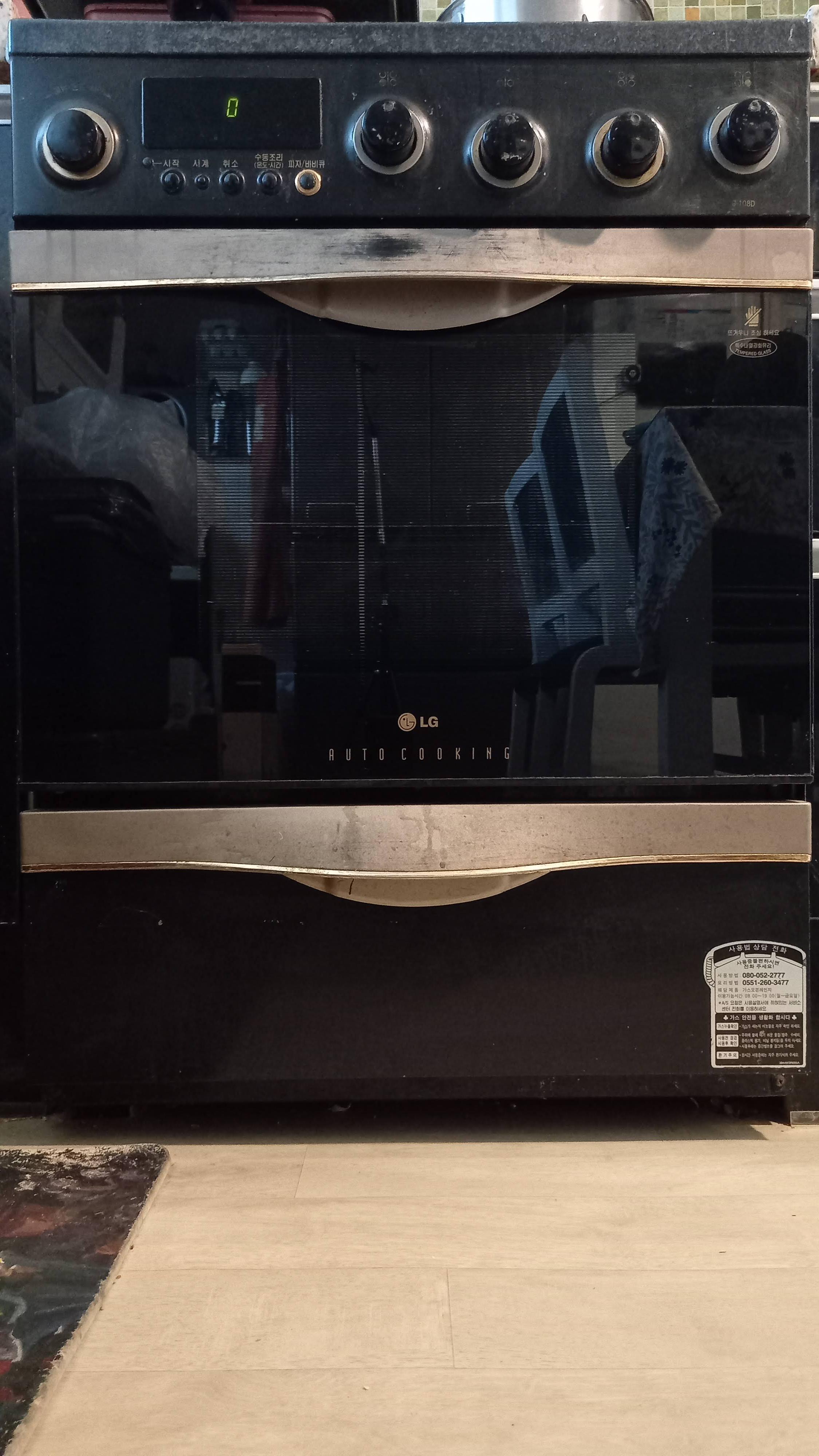

아래 사진과 같이 오븐을 열어보면

문을 열때 자동으로 음식물을 꺼내기 좋게 나오는 트레이가 있는데

고장으로 나오지 않습니다



고장인 부분은 두 군데 입니다

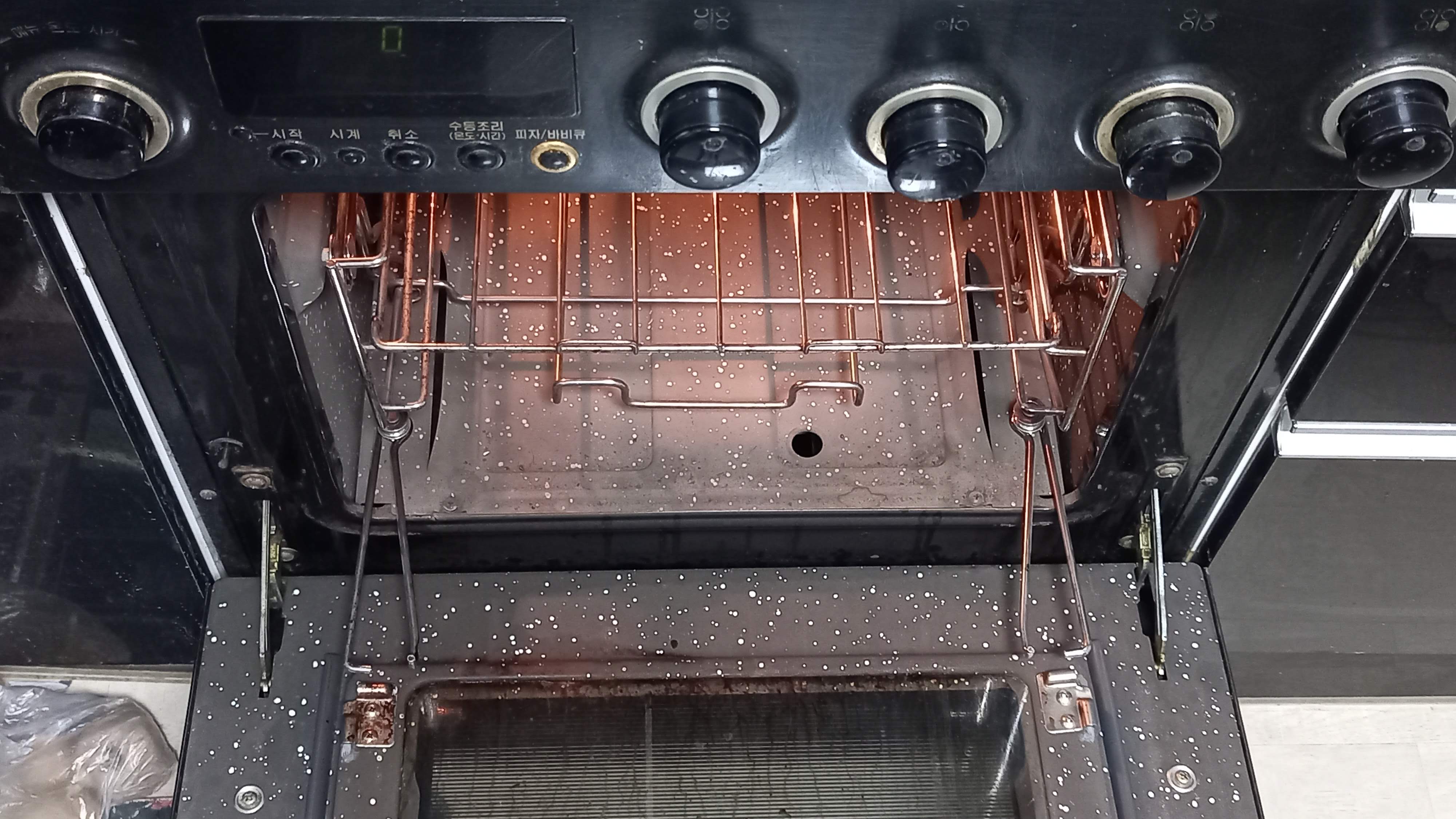

1. 아래 사진의 가운데 위쪽을 보면 트레이가 앞으로 이동할 수 있도록 레일형태가 있고 둥근 바퀴가 달려있습니다

   왼쪽 바퀴가 고정하는 부품이 없어서 바퀴가 축에서 빠집니다

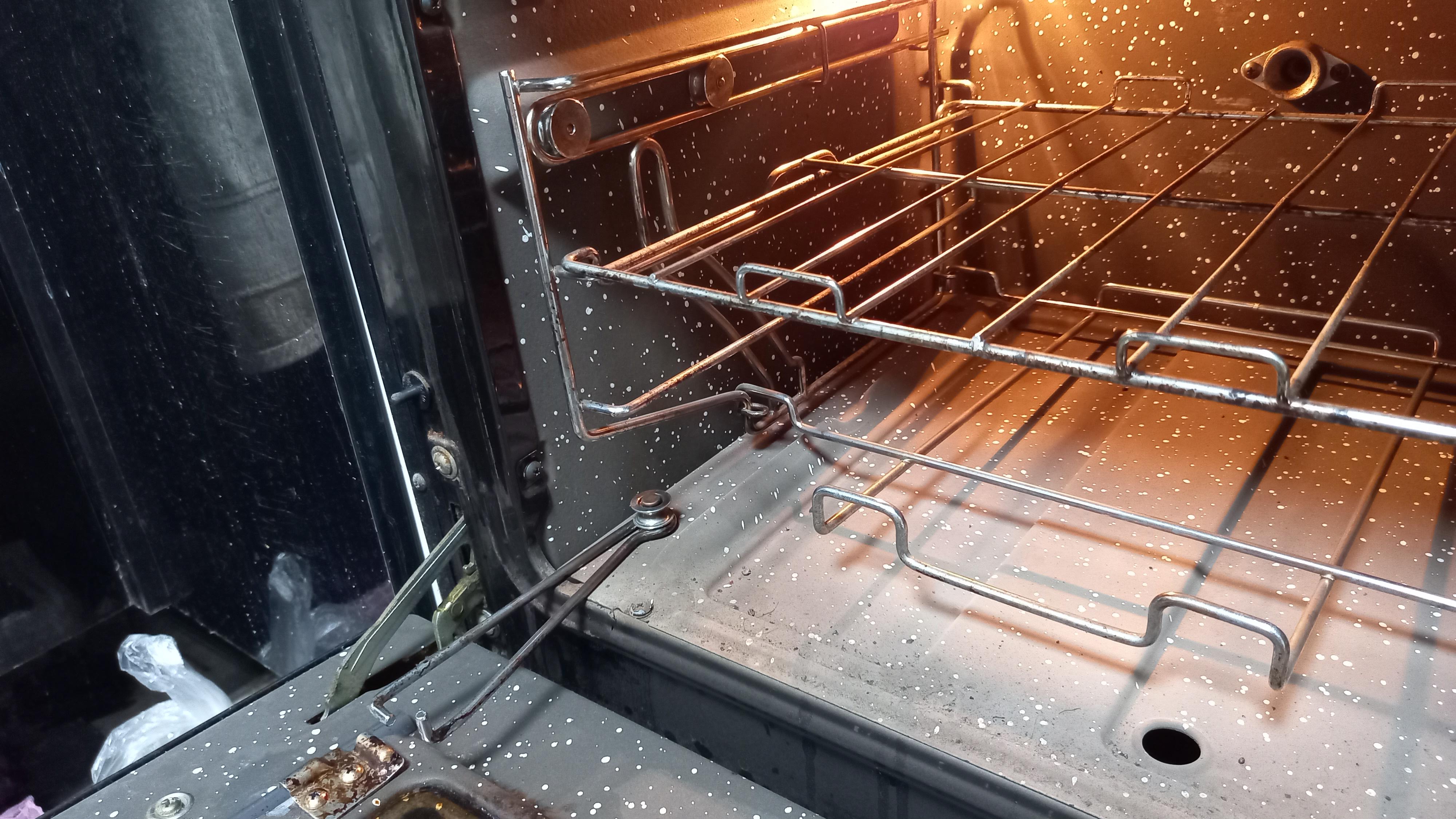

2. 아래 사진의 왼쪽 하단을 보면 트레이와 오븐 문을 연결하는 고리가 있습니다

   오븐 문을 연결하는 고리 걸림쇠에서 고리가 쉽게 이탈됩니다

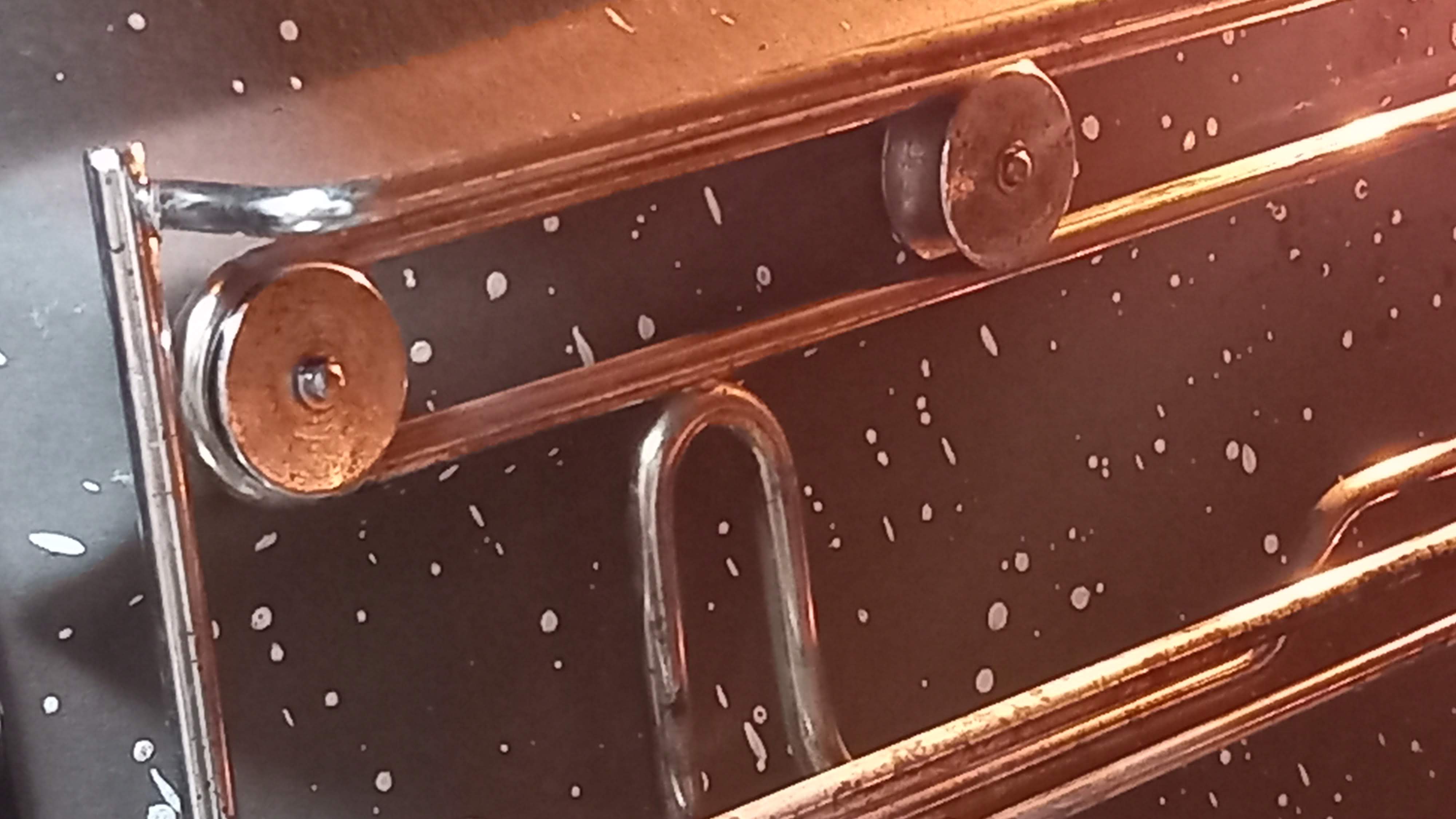

아래의 확대하여 찍은 사진을 보면

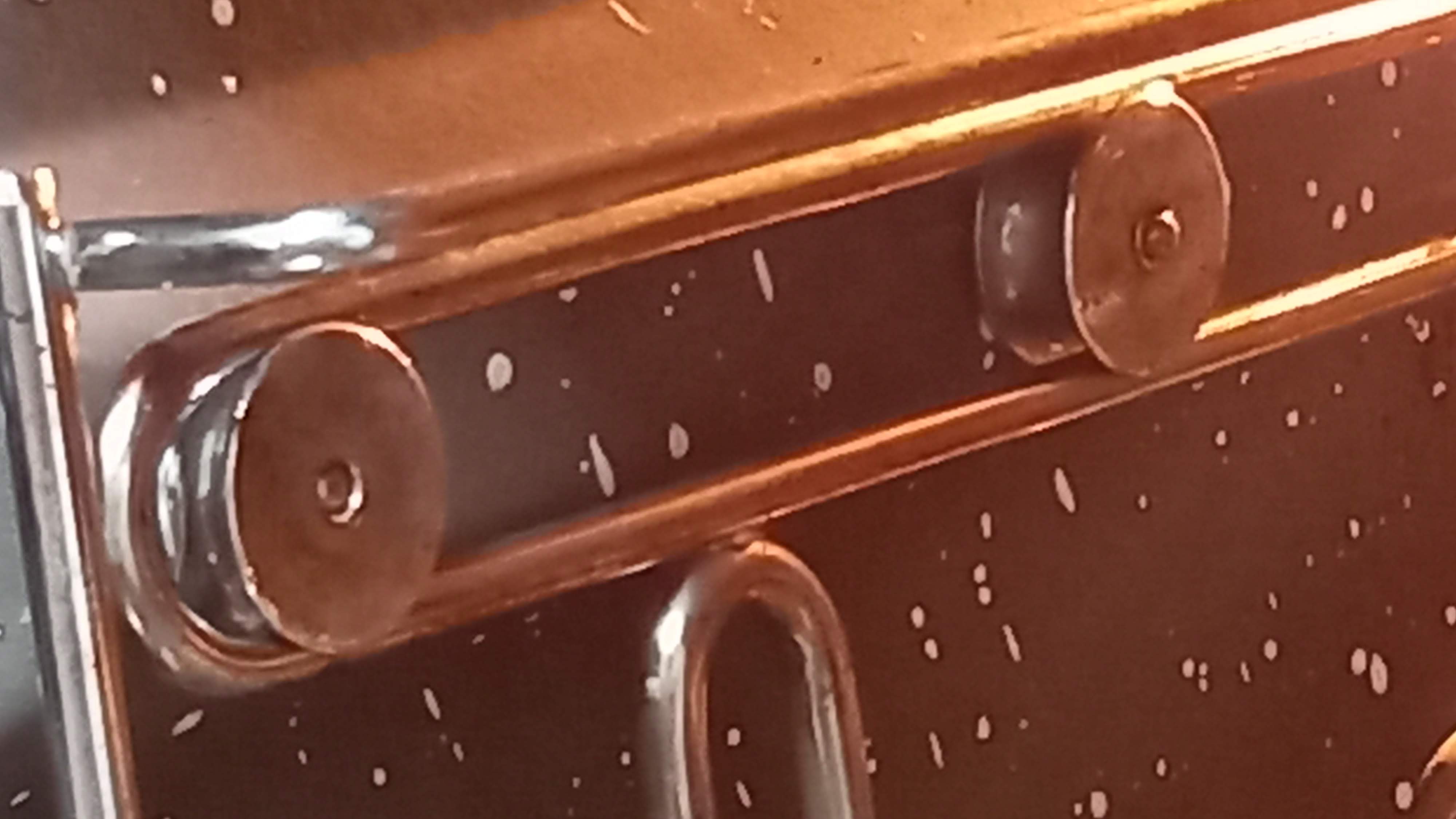

왼쪽 바퀴에 고정하는 클립이 없는 것이 보입니다

트레이를 움직여 보면 바퀴가 쉽게 빠져서 사용할 수 없습니다



인터넷을 통한 전자상거래가 활성화되면서

검색하기는 좋지만 간단한 부품하나를 구입하더라도 배송비를 물게 되어 참 애매한 경우가 많습니다

이럴 때 적당한 곳이 알리익스프레스 입니다



명칭을 잘 몰라서 clip 으로 검색하다 보니

비슷한 부품이 보입니다. E clip 이라고 부르는 것 같습니다

부품이 작아서 정확한 크기를 측정하여 구입하기가 어려운데

마침 여러 크기를 묶어서 저렴하게 판매하네요

구입링크 : https://s.click.aliexpress.com/e/_DBYe6yh

4.29US $ 12% OFF|120/200 Pcs 304 Stainless Steel Stainless Steel E Clip Washer Assortment Kit Circlip Retaining Ring For Shaft F

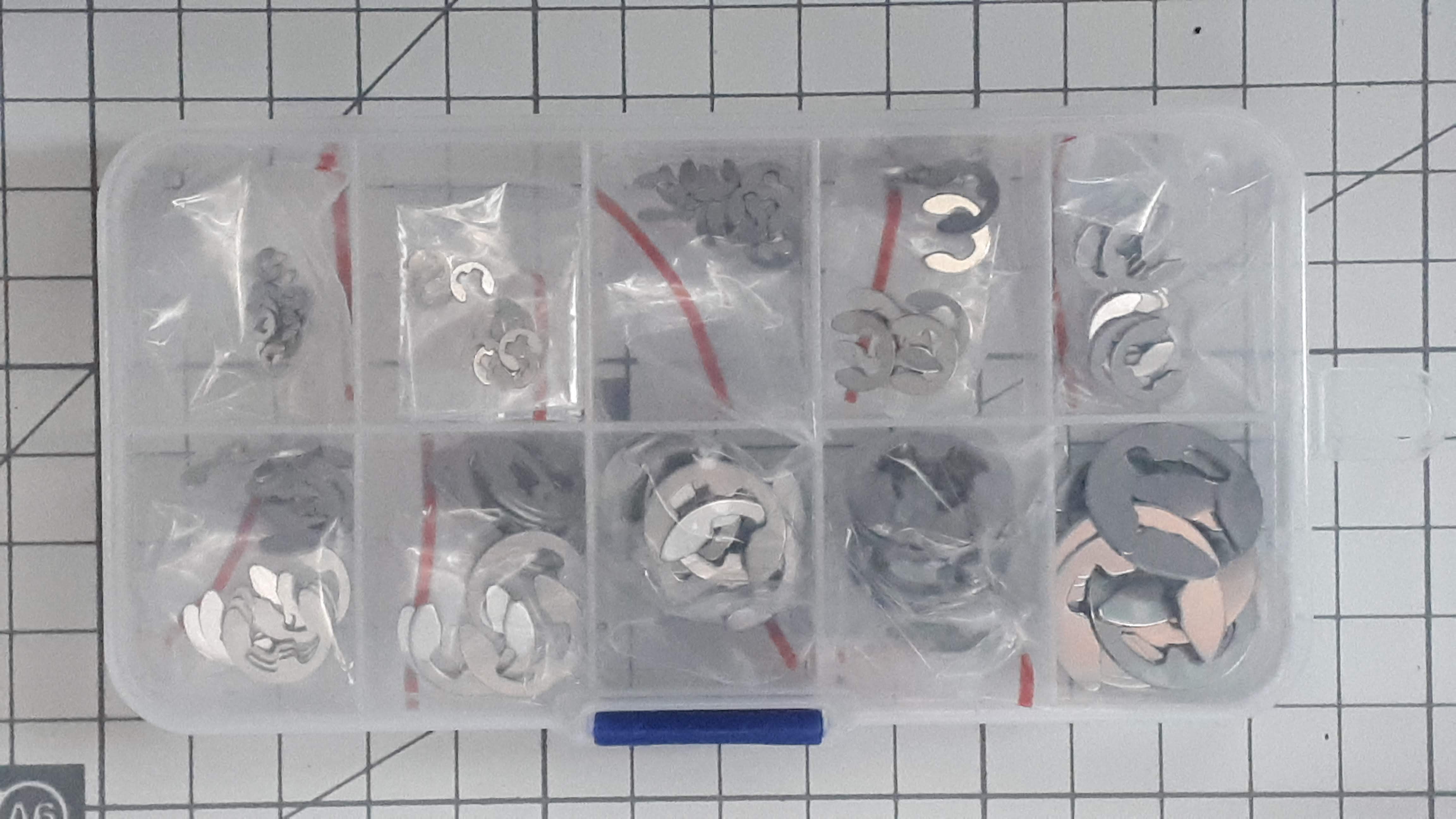

아래는 배송받은 제품입니다



상단 왼쪽부터 두번째 위치한 E clip 이 동일한 크기네요



E clip 을 결합시켜보는 것은 처음이라

여러번 떨어트리다가 결합에 성공했습니다

E clip 이 벌어지도록 해서 결합해야 하므로 생각보다 힘이 필요합니다



E clip 결합이 잘되어서 바퀴가 빠지지 않고

트레이 이동은 잘 됩니다

몇 번 해보니 아래 사진의 왼쪽 하단과 같이

여전히 오븐 문의 고리 걸림쇠에서 트레이와 연결하는 스테인레스 고리가 빠지는 현상이 발생합니다

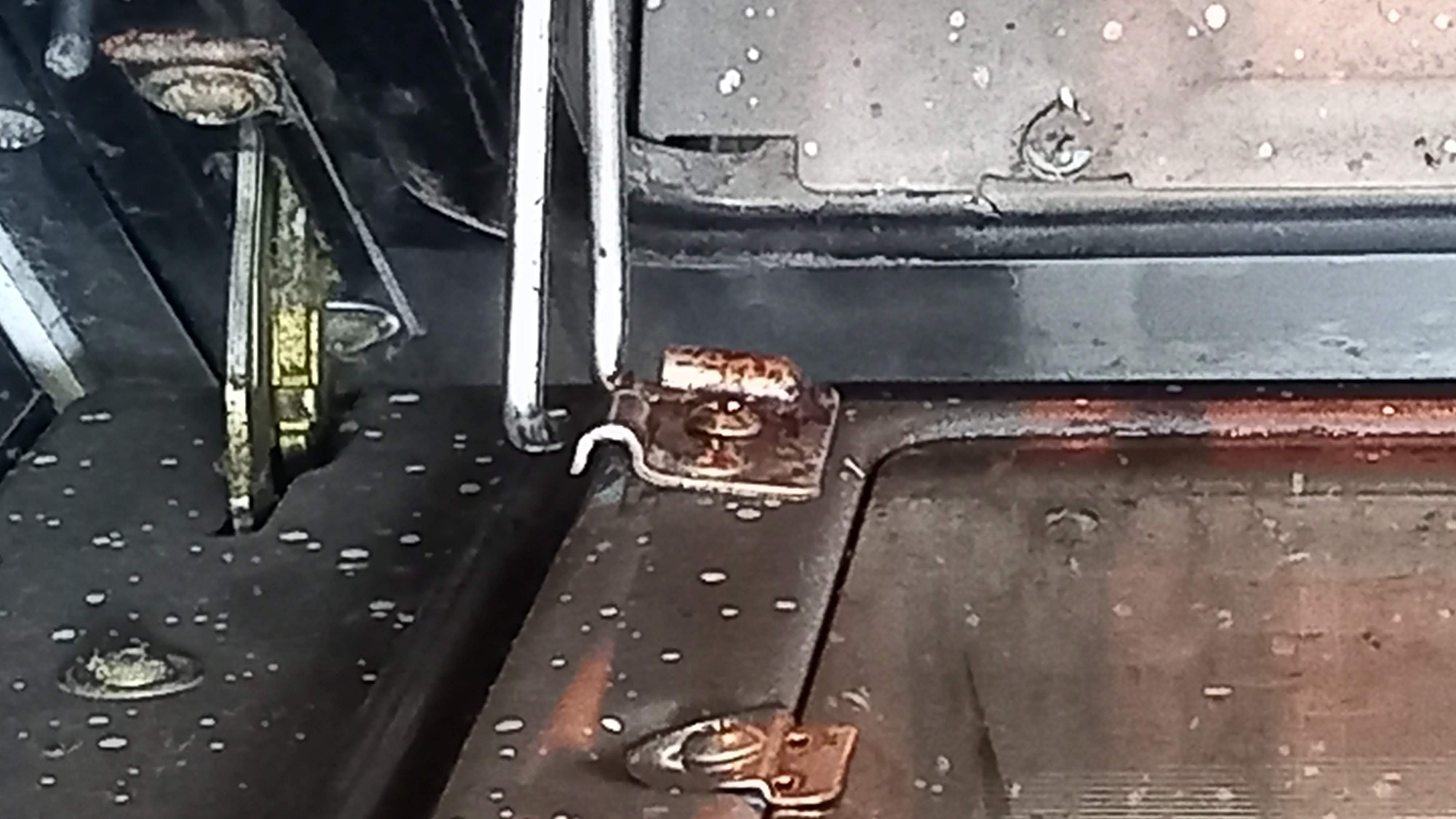

아래의 확대한 사진을 보시면 고리가 고리 걸림쇠에서 빠진 것이 잘 보입니다

어떻게 수리할 지 고민스러운 상황인데

와이프가 오븐문에 부착된 고리 걸림쇠를 분리하여 휘어진 부분을 펴면 될 것 같다고 의견을 줍니다

좋은 생각인 듯 하여 오븐 문에서 고리 걸림쇠를 분리해 봅니다



다른 문제가 생겼습니다

고리 걸림쇠를 고정하는 나사의 안쪽에 부착된 너트가 풀어지지 않습니다

오른쪽 고리 걸림쇠는 드라이버로 돌리면서 라디오 펜치로 너트가 힘을 받을수 있도록 들어올려주니

운이 좋게도 잘 분리되었는데

왼쪽의 고리 걸림쇠의 나사는 그 방법으로 빠지지 않습니다



아래 사진과 같이 나사 2개를 풀어 오븐 문 안쪽의 보호유리를 분리해도

손으로는 힘이 부족하고 틈이 좁아서 공구는 들어가지 않네요

정석대로 너트를 공구로 잡아주고 나사를 돌려야 하므로

고장내지 않도록 구조를 잘 보면서 더 분해를 시도해 봅니다

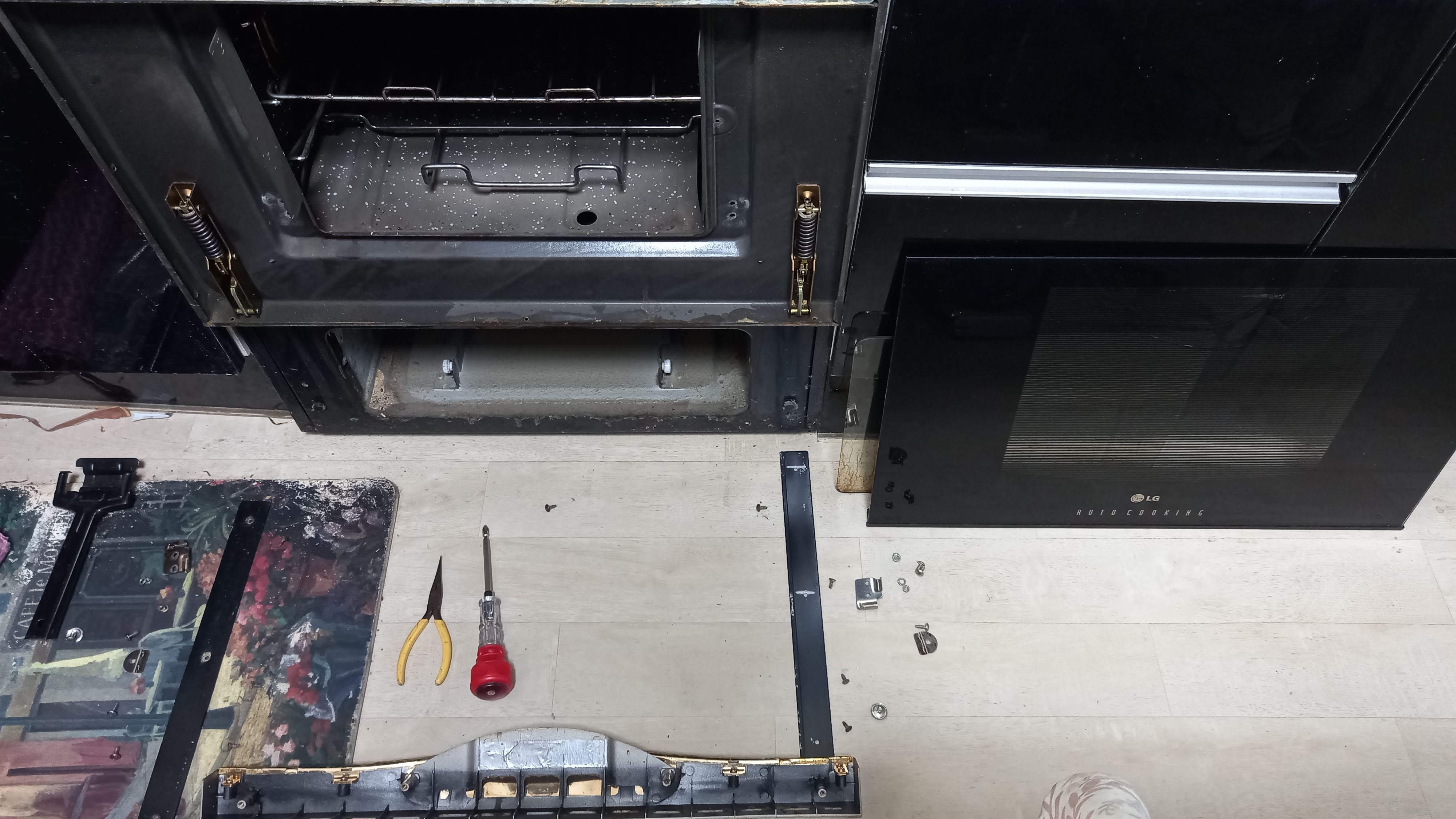

우선 아래 사진과 같이 오븐 손잡이 부분을 분리하였습니다

조금 더 분리해야 너트를 공구로 잡을 수 있겠네요



아래 사진과 같이 오븐문의 오른쪽면의 철판을 분리하였습니다



오븐문의 왼쪽을 잡고 있는 철판도 분리후에

오븐문의 하단에서 힌지를 고정한 나사를 제외하고 3개의 나사를 풀어주니

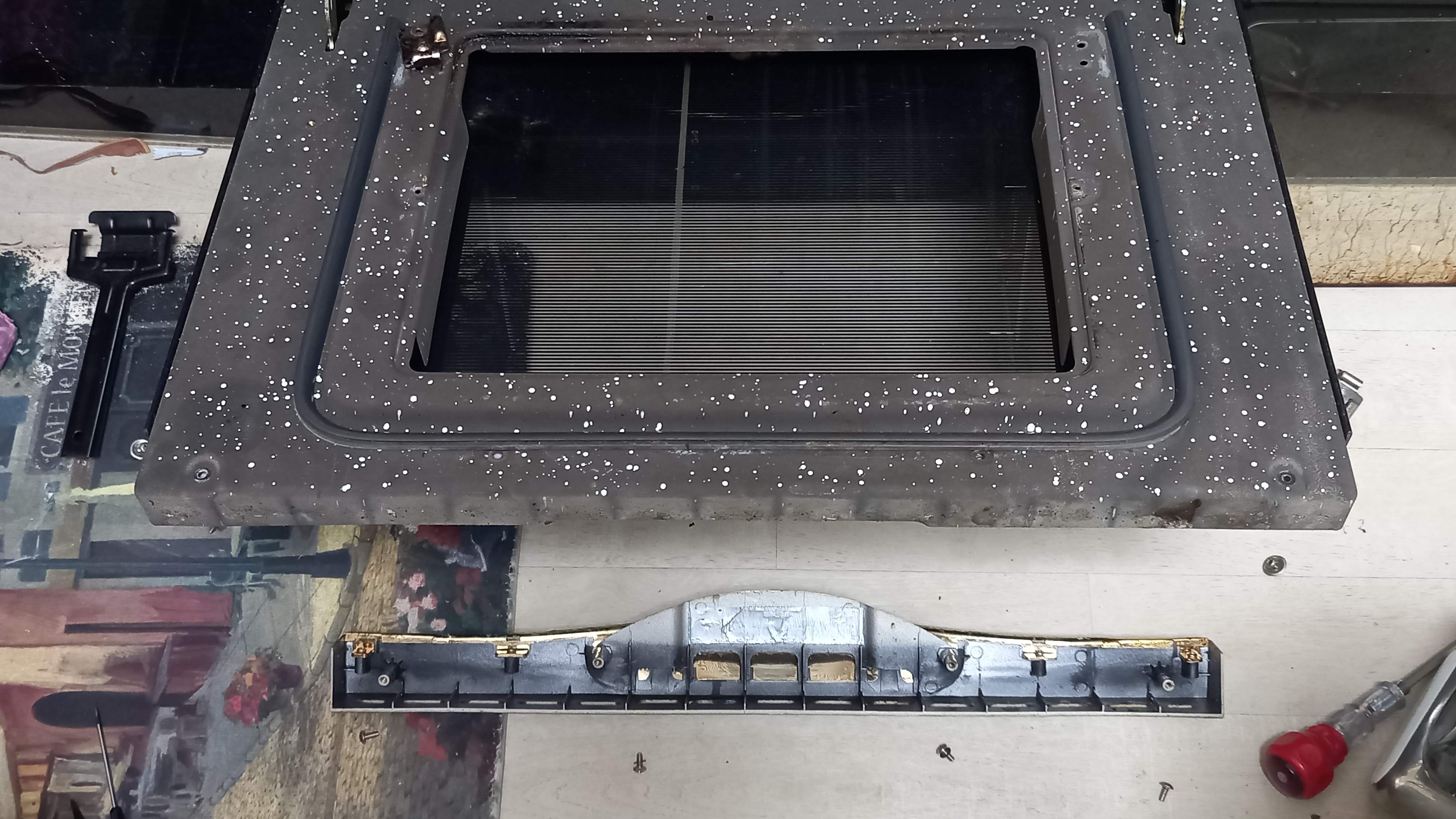

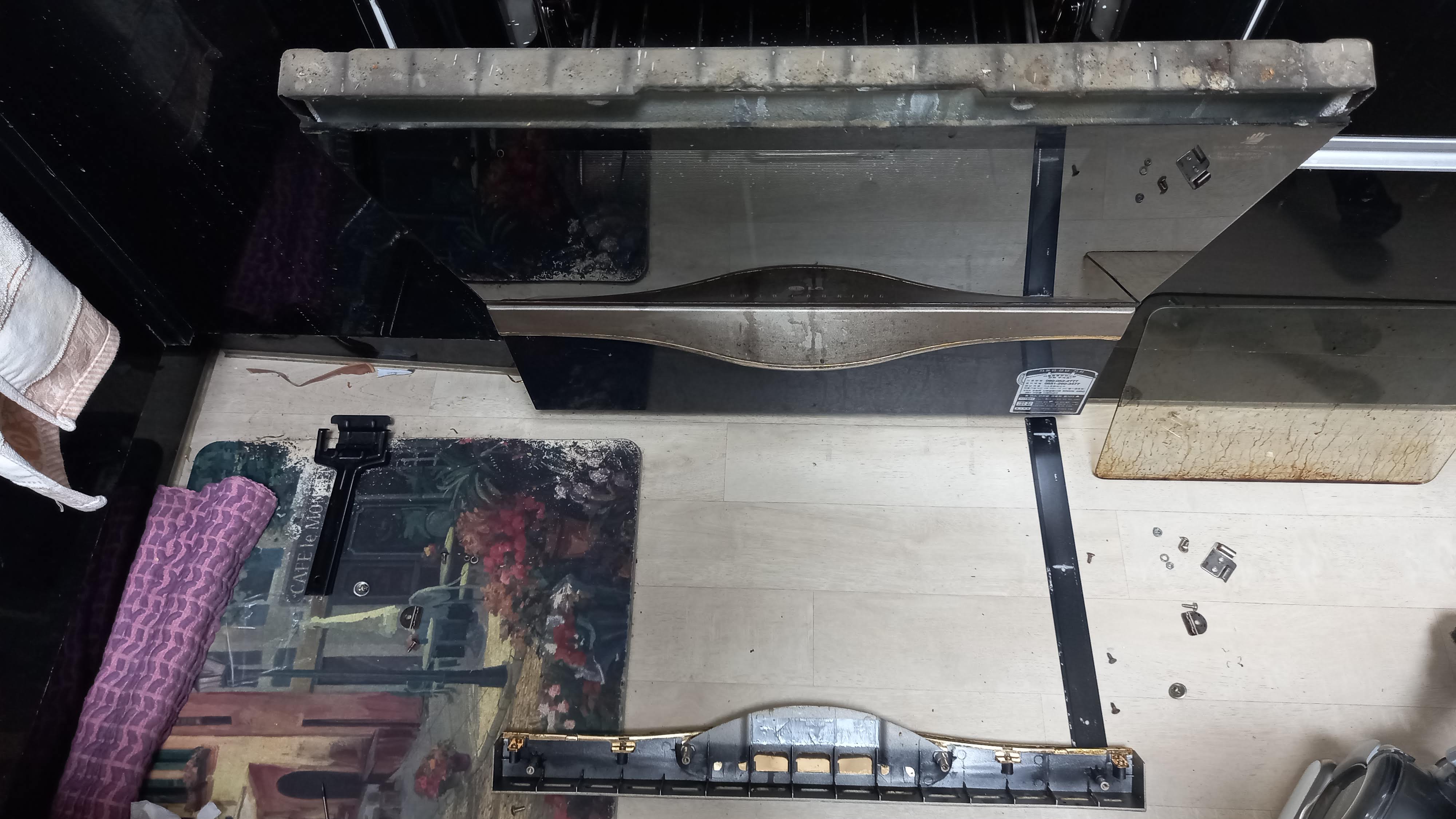

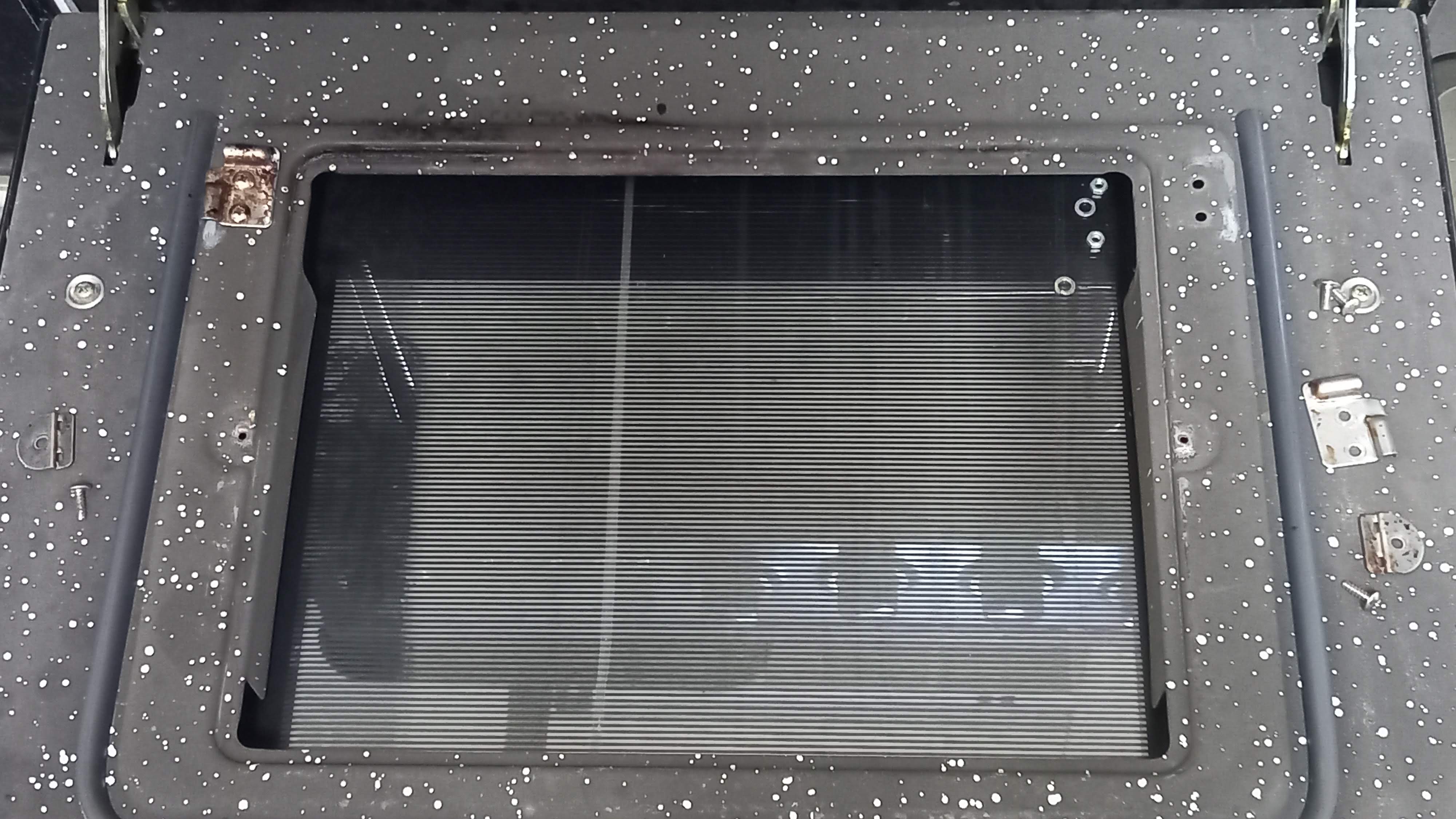

아래사진과 같이 오븐문의 정면 보호유리가 분리됩니다

공구로 너트를 잡아서 왼쪽 고리 걸림쇠를 분리하고 살펴보니

고리 걸림쇠는 변형이 없고 완전히 평평하고 튼튼하네요



잘 살펴보니 오븐 문의 고리 걸림쇠를 고정한 철판이 휘어진 것이 원인입니다

E clip 이 빠져서 바퀴가 잘 굴러가지 않는 상태에서 오븐문을 열다보니

힘을 많이 받아서 오븐문의 철판이 휘어진 듯 합니다



제대로 수리하기 위해서는 오븐 문의 고리 걸림쇠 고정부분의 철판을 펴야 합니다

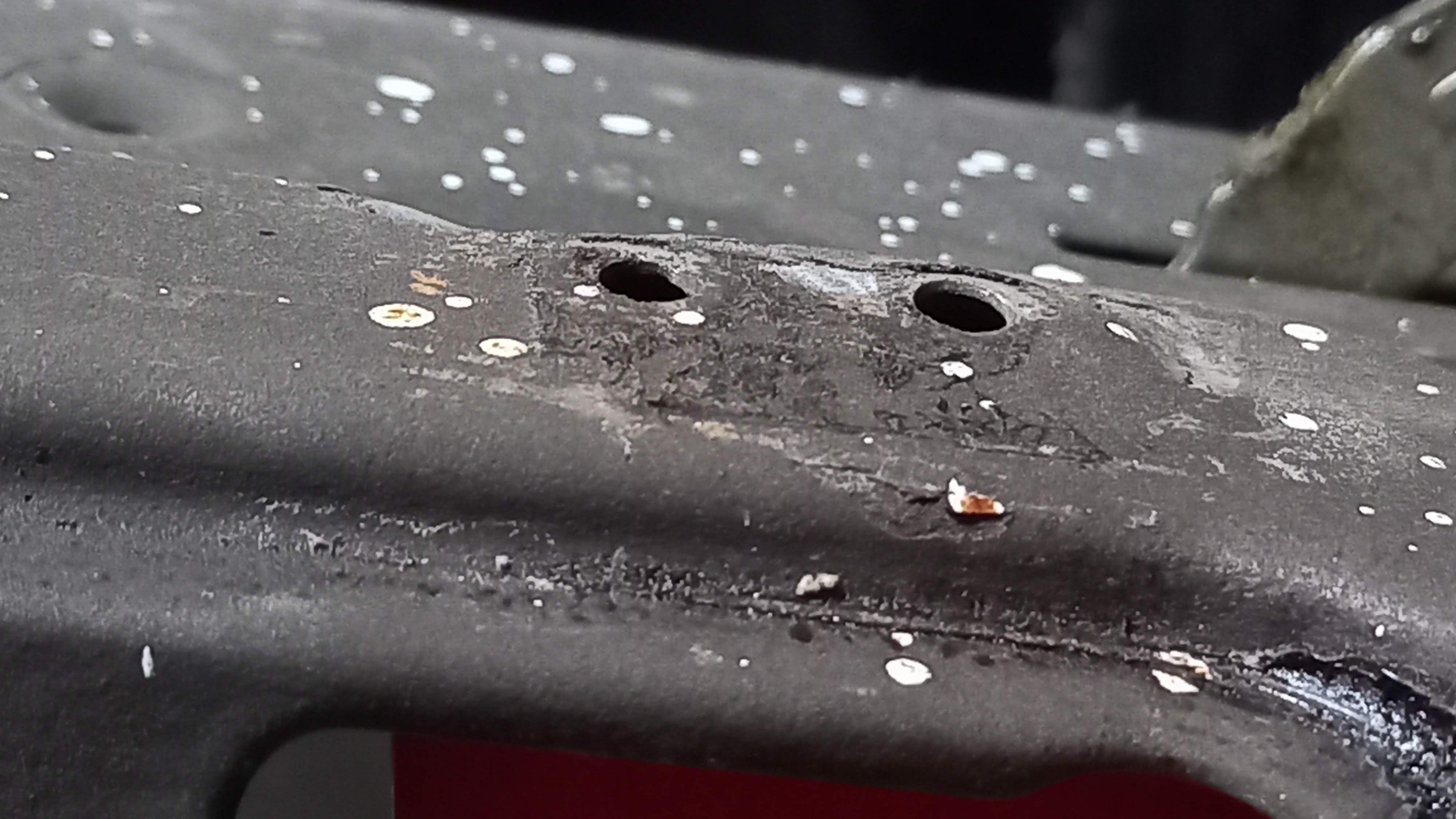

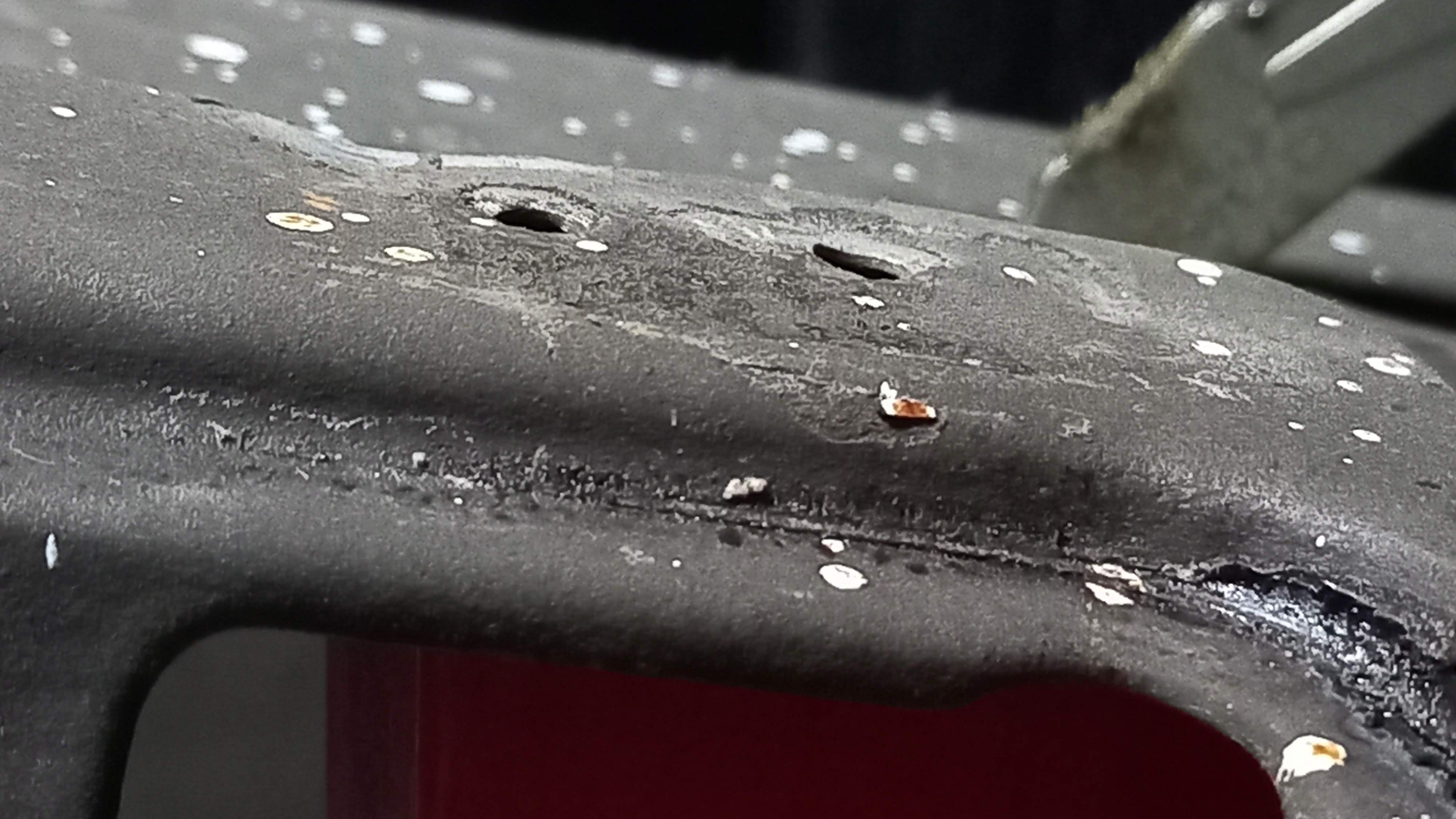

아래 사진과 같이 불룩하게 튀어나와 있습니다

그냥 망치로 두들기면 오븐문을 잡아주는 힌지가 고장나게 되므로

적당히 받쳐줄 물건을 물색하다가

아이들이 어렸을때 가지고 놀던 나무블록을 조합하여

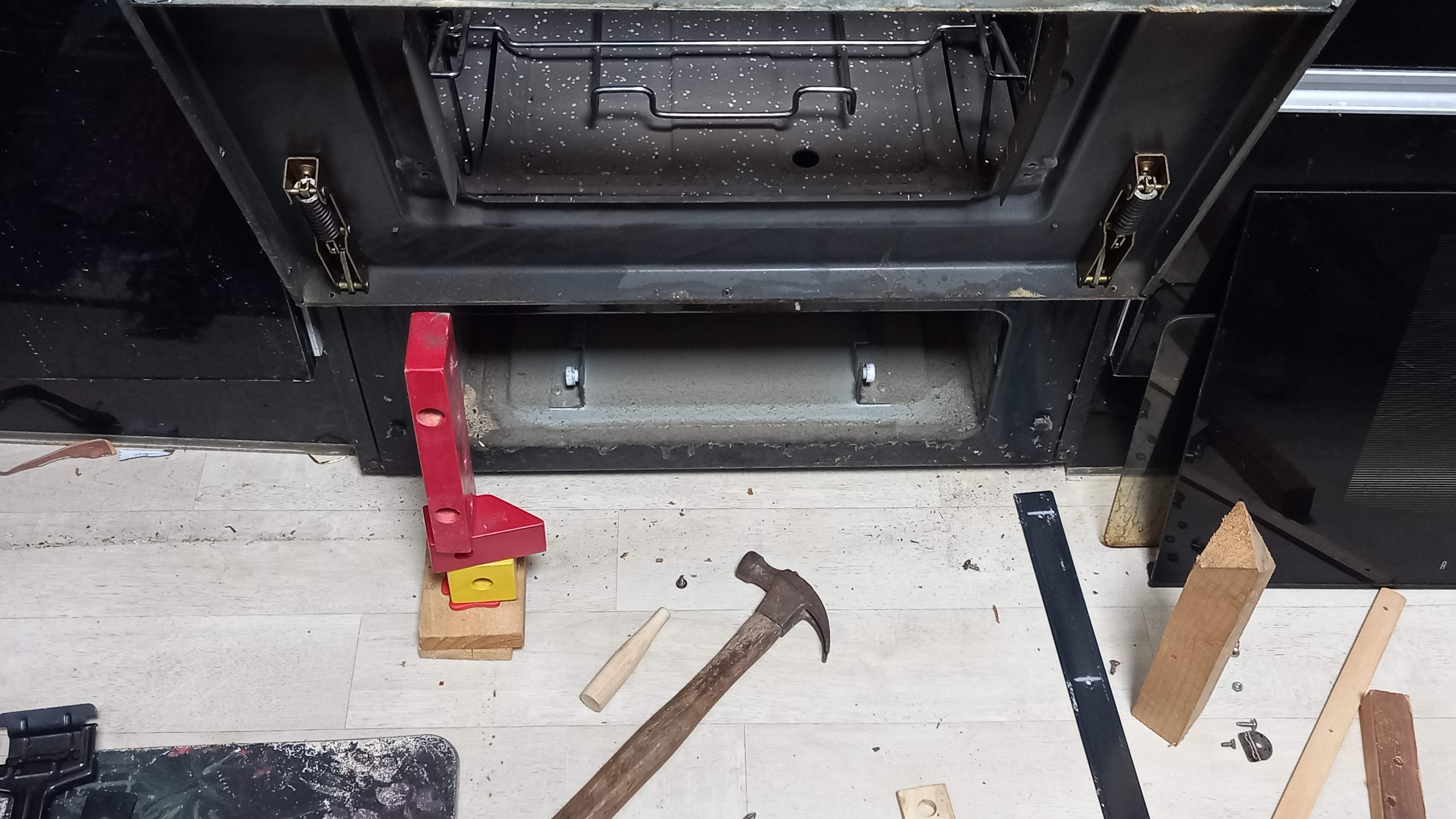

아래 사진과 같이 적당한 구조물을 만들어 봅니다

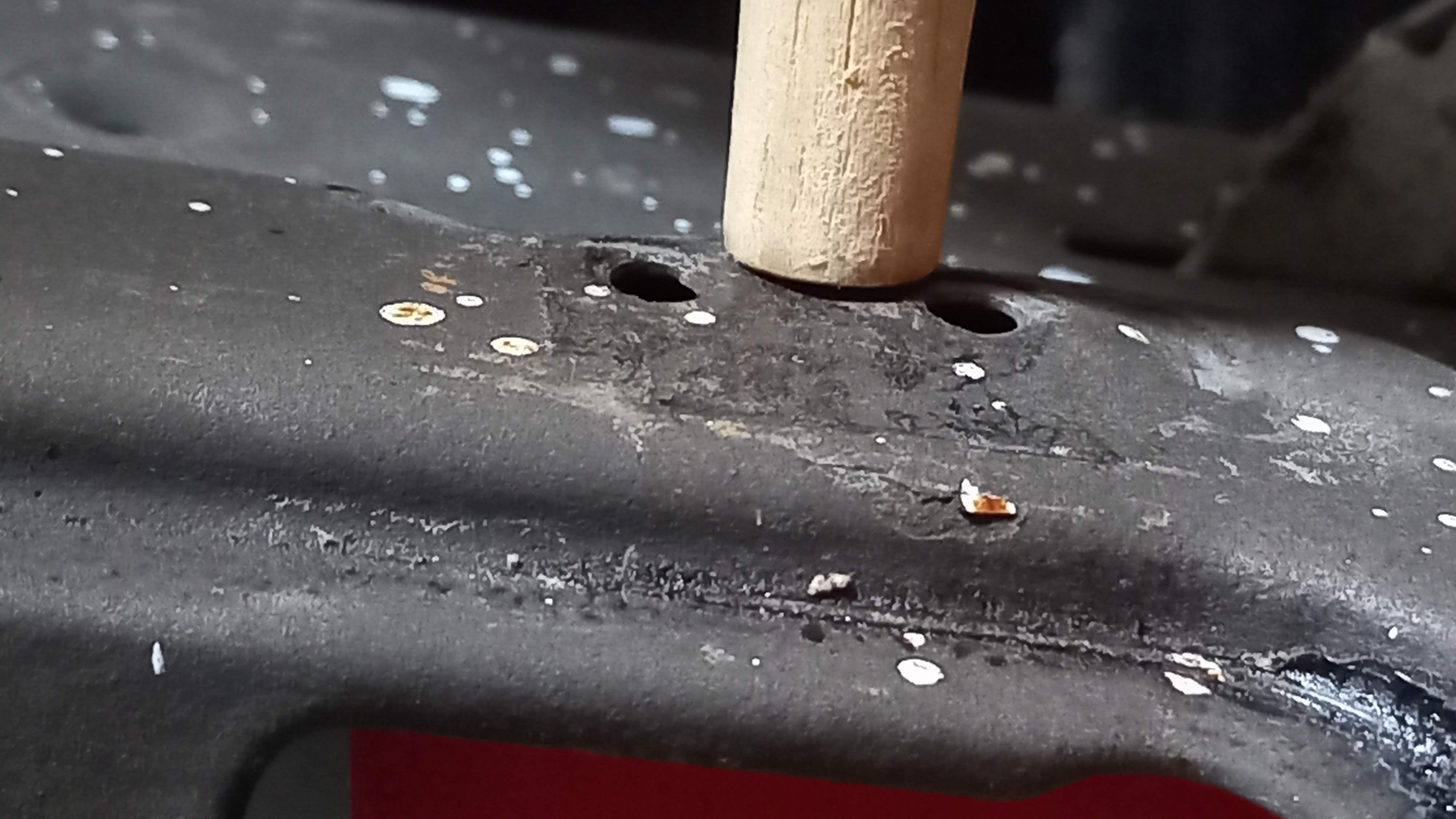

위 사진의 가운데에 있는 나무완구에 있던 나무로 된 정과 망치를 사용해 봅니다



아래쪽이 나무로 잘 받쳐져 있는 상태에서 조금 두드리니 아래 사진과 같이 잘 펴집니다

사진 상단 왼쪽의 살짝 들어간 부분은 고리와 힘을 받아서 오히려 안쪽으로 들어가 있던 부분이고

전체적으로 보면 평평하게 잘 펴졌습니다



원인을 찾아서 수리하였으니 조립하고

아래와 같이 동작시켜 보니 잘 동작합니다
