오늘은 후진등이 켜지지 않아서

후진스위치(백스위치)를 직접 교체하여

수리한 내용을 공유해 드립니다



2003년식 카렌스2 GX LPG 2.0 수동 차량을 사용중인데

기어를 후진에 넣어도 후진등이 잘 들어오지 않아서

다시 기어를 넣으면 들어오곤 하다가

이제는 전혀 켜지지 않습니다



혹시나 해서 후진 기어를 천천히 넣었다가 뺐다가 해보니

중간에 깜빡하고 켜지는 부분이 있긴 합니다

그렇다면 후진등 램프에 고장이 발생하거나 회로에 이상이 있는 것은 아니고

후진기어를 넣으면 후진등을 켜주는 부품이 노후화되어서

접촉불량이 발생하는 식의 고장으로 보입니다



접촉불량은 정말 흔한 고장으로 아래의 글을 보시면

다양한 사례를 볼 수 있습니다

만물접불설 : 전자제품의 주된 고장 원인은 접촉불량 (tistory.com)

만물접불설 : 전자제품의 주된 고장 원인은 접촉불량



카렌스2에 대해서는 그런 부품에 대한 자료는 검색해봐도 나오지 않습니다

다행히 카렌스2와 거의 유사한 엑스트렉의 후진등 후진스위치(백스위치) 교체 블로그를 찾아서 참고하였습니다

아래 링크에 공유해드립니다

후진등 고장수리 : 네이버 블로그 (naver.com)

후진등 고장수리



작업하면서 위 블로그를 살펴보니

공기필터의 모양만 살짝 다르고

다른 부분은 동일해 보입니다



본격적인 교체작업을 이야기하기 전에

준비물인 백스위치 구입과

백스위치 교체에 필수준비물인 롱복스알(딥 소켓)의 구입을 먼저 공유해 드립니다



1. 준비물

기아자동차 부품구입을 위해서는 현대모비스 부품조회 사이트나 WPC 사이트에 접속하여

정확한 부품명을 찾아서 부품재고가 있는지 확인후에

재고가 있는 곳으로 구입하러 가야합니다



부품명을 정확히 알면 아래의 링크에서 쉽게 부품을 검색할 수 있습니다

현대모비스 부품검색 : 부품 가격 검색 | 현대모비스 A/S부품 용품 (mobis-as.com)

현대모비스 A/S부품 용품



부품이 찾아지지 않을 때는 WPC 사이트에 접속하여 자동차 부위별로 도면을 보면서 부품을 찾을 수 있습니다

현대모비스 WPC 사이트 : https://www.mobis-as.com/wpc_login_new.do

현대모비스 A/S부품 용품

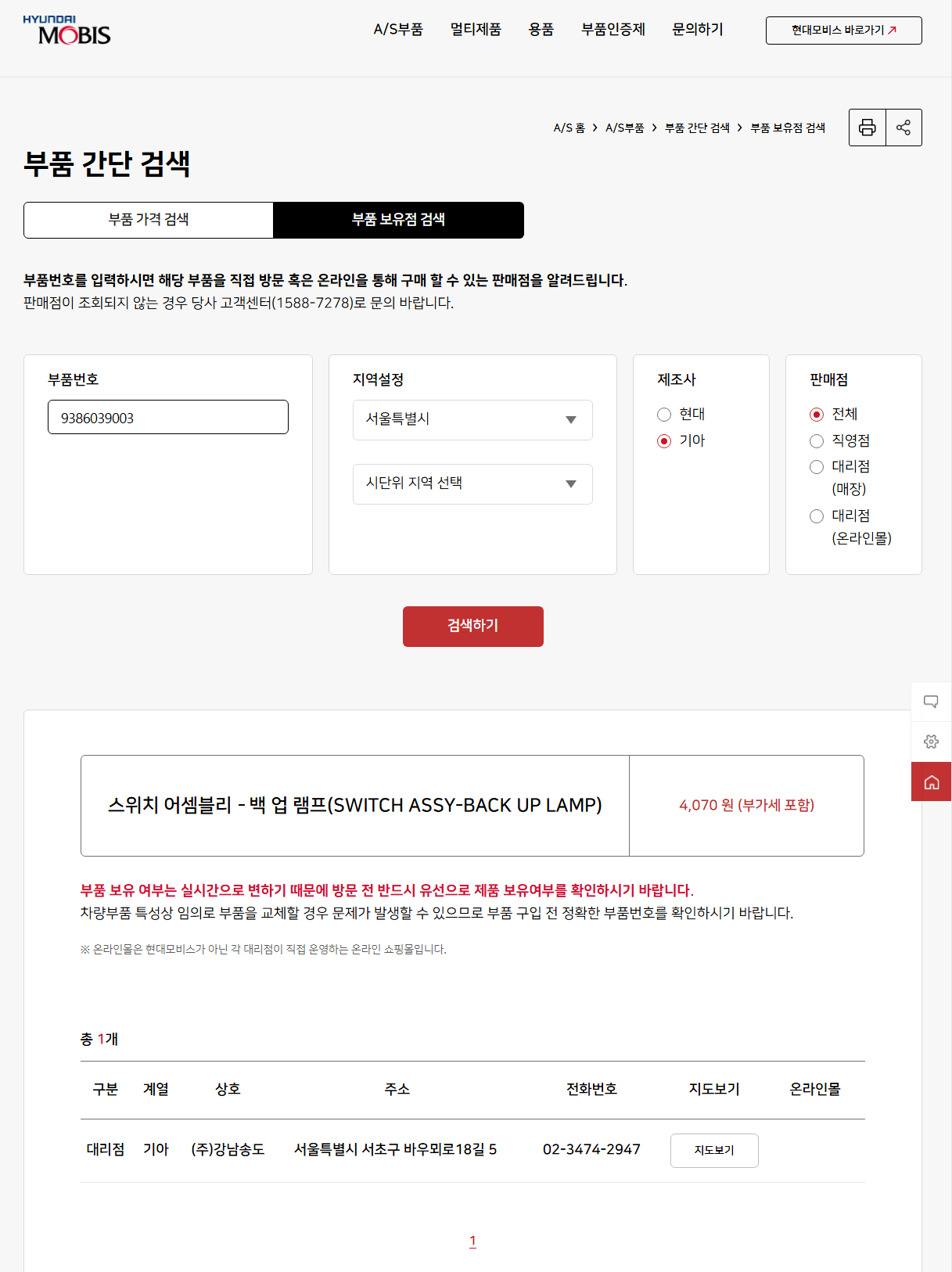

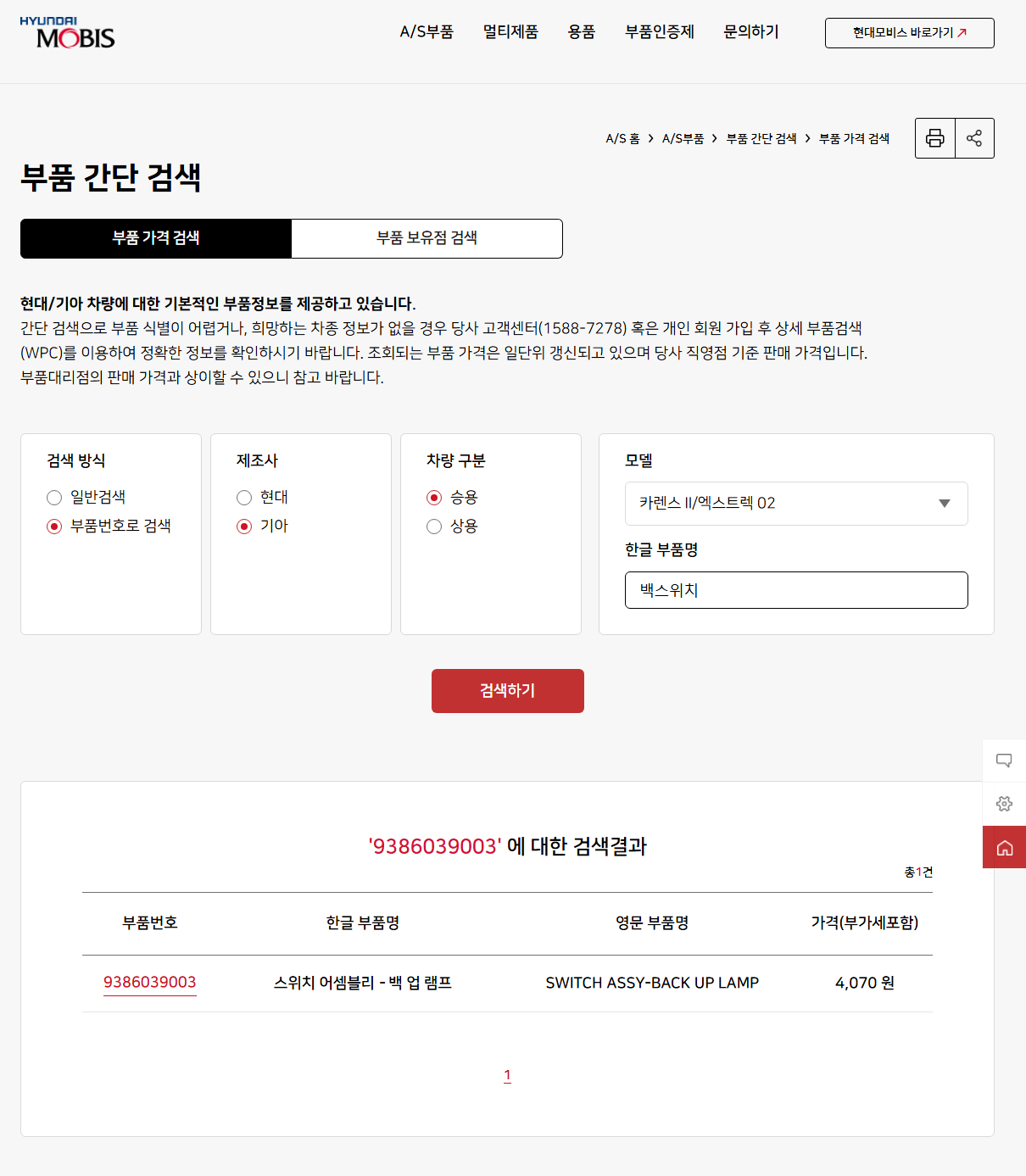

현대모비스 부품검색 사이트에서 백스위치를 검색하니 아래 스크린샷과 같이 나옵니다



찾아진 부품번호를 누르고 지역을 설정하여 검색하면

아래 스크린샷과 같이 보유 위치를 알려줍니다



서울에는 1군데에서 판매하고 있네요

전화하여 재고가 있는지 확인한 후

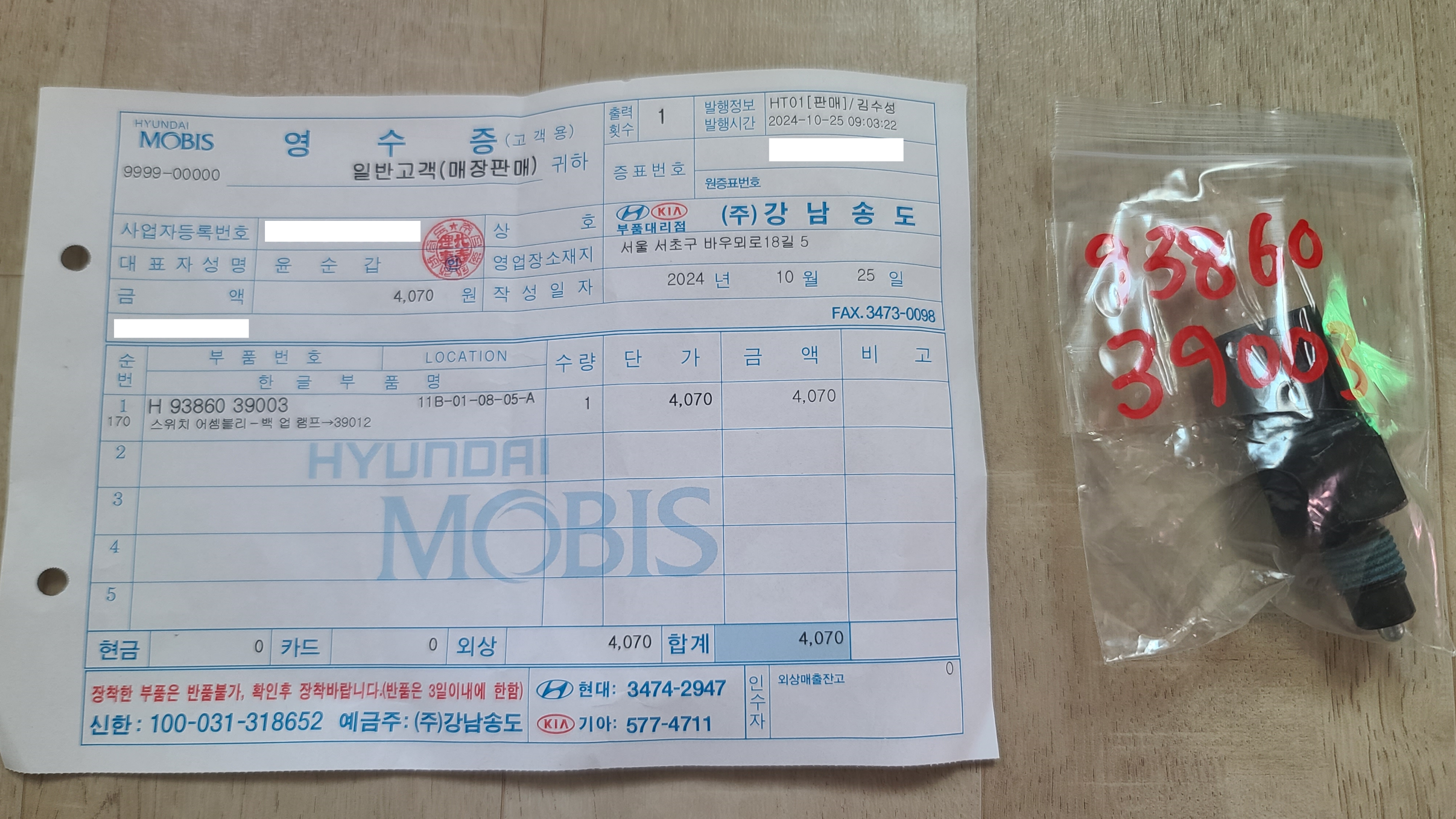

아래 사진과 같이 구입했습니다



백스위치 교체시에는 백스위치 구조로 인해

롱복스알이 필수입니다



위에 공유해드린 엑스트렉 백스위치 블로그의 사진을 잘 보면

24mm 롱복스알이 필요한 것을 알 수 있습니다



복스알 구입시에는 복스알을 결합하는 도구쪽의 크기에 주의해야 합니다

1/4, 3/8, 1/2 의 규격이 있습니다

일반적으로 자동차용으로 많이 사용하는 튼튼한 도구들은

가장 큰 규격인 1/2입니다



알리익스프레스에서 검색하니 천원마트에서 세트를 구입할 수 있네요

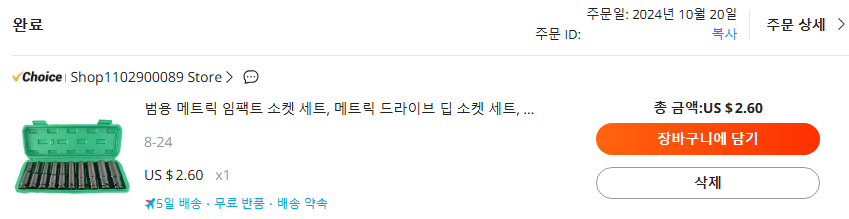

아래와 같이 2.6$에 8, 10, 12, 13, 14, 16, 17, 19, 22, 24mm 의 10개 1/2 규격의 롱복스알 세트를 구입했습니다



천원마트에서 저렴하게 물건을 구입하는 방법은 아래 링크를 참고하세요

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기 (tistory.com)

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기



가격이 조금 비싸지만 바로 구입하실 분은 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oDRIRGF

10pcs 1/2

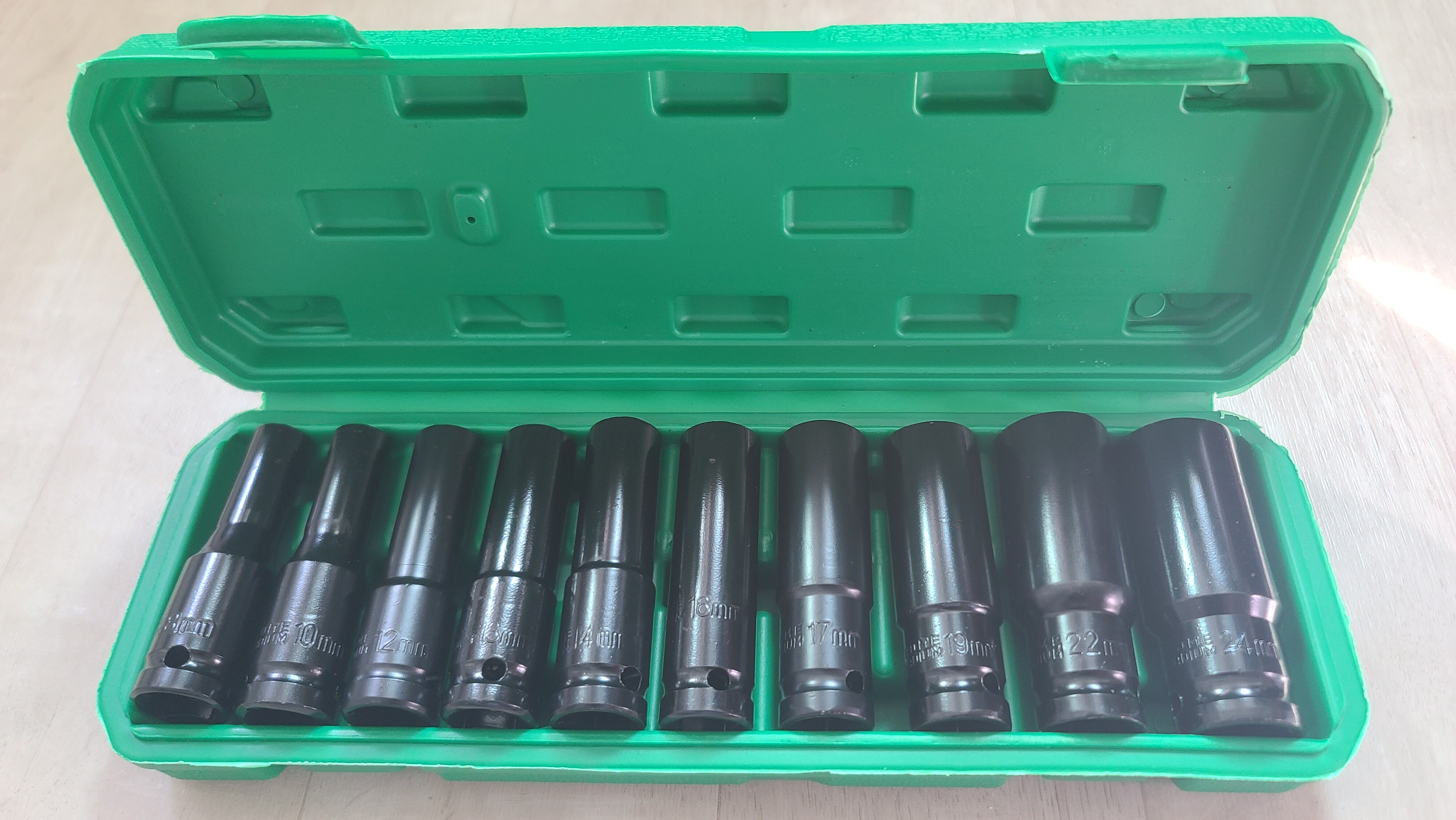

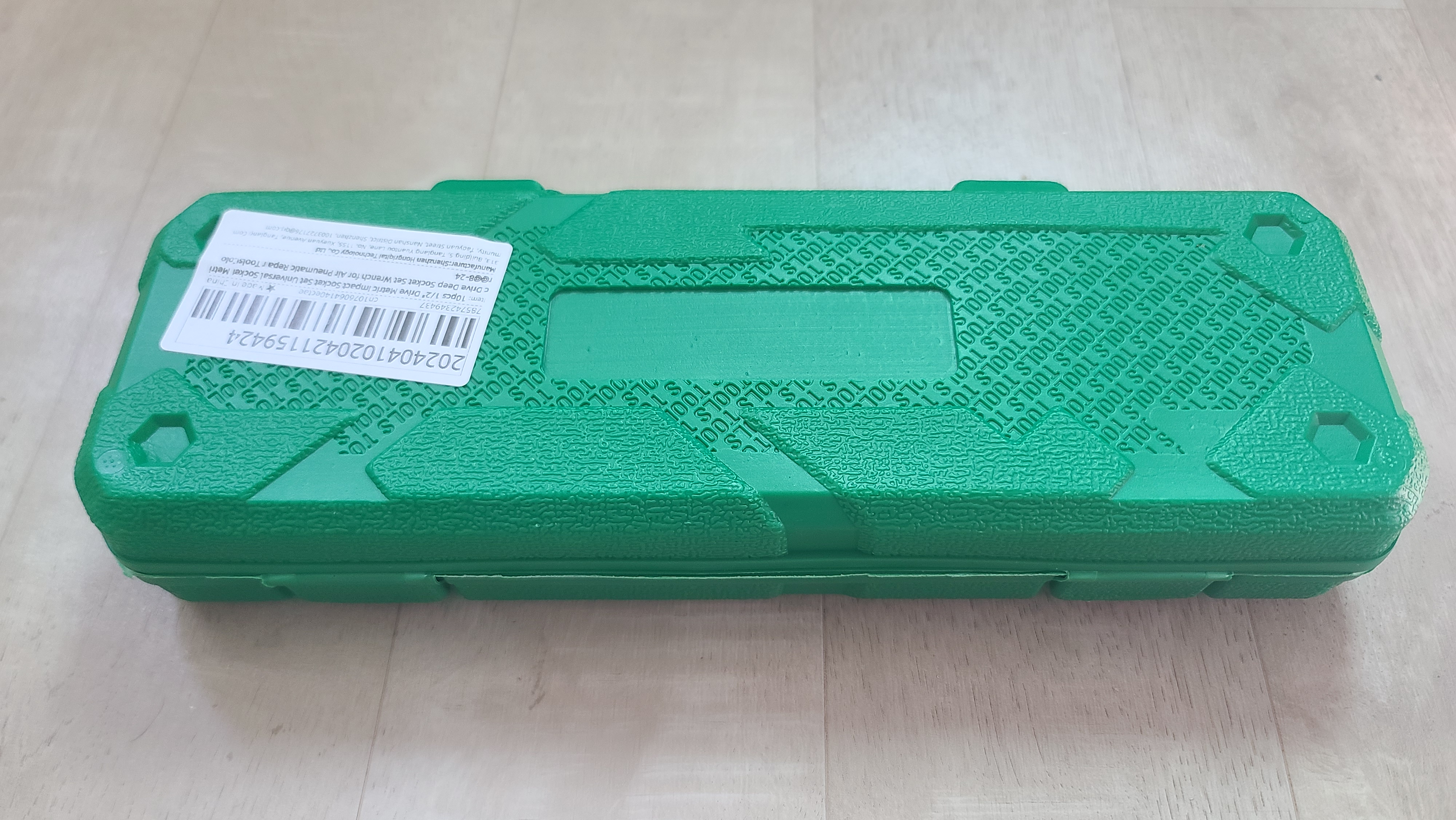

아래 사진은 배송받은 모습입니다



열어보니 8, 10, 12, 13, 14, 16, 17, 19, 22, 24mm의 롱복스알이 잘 들어 있습니다

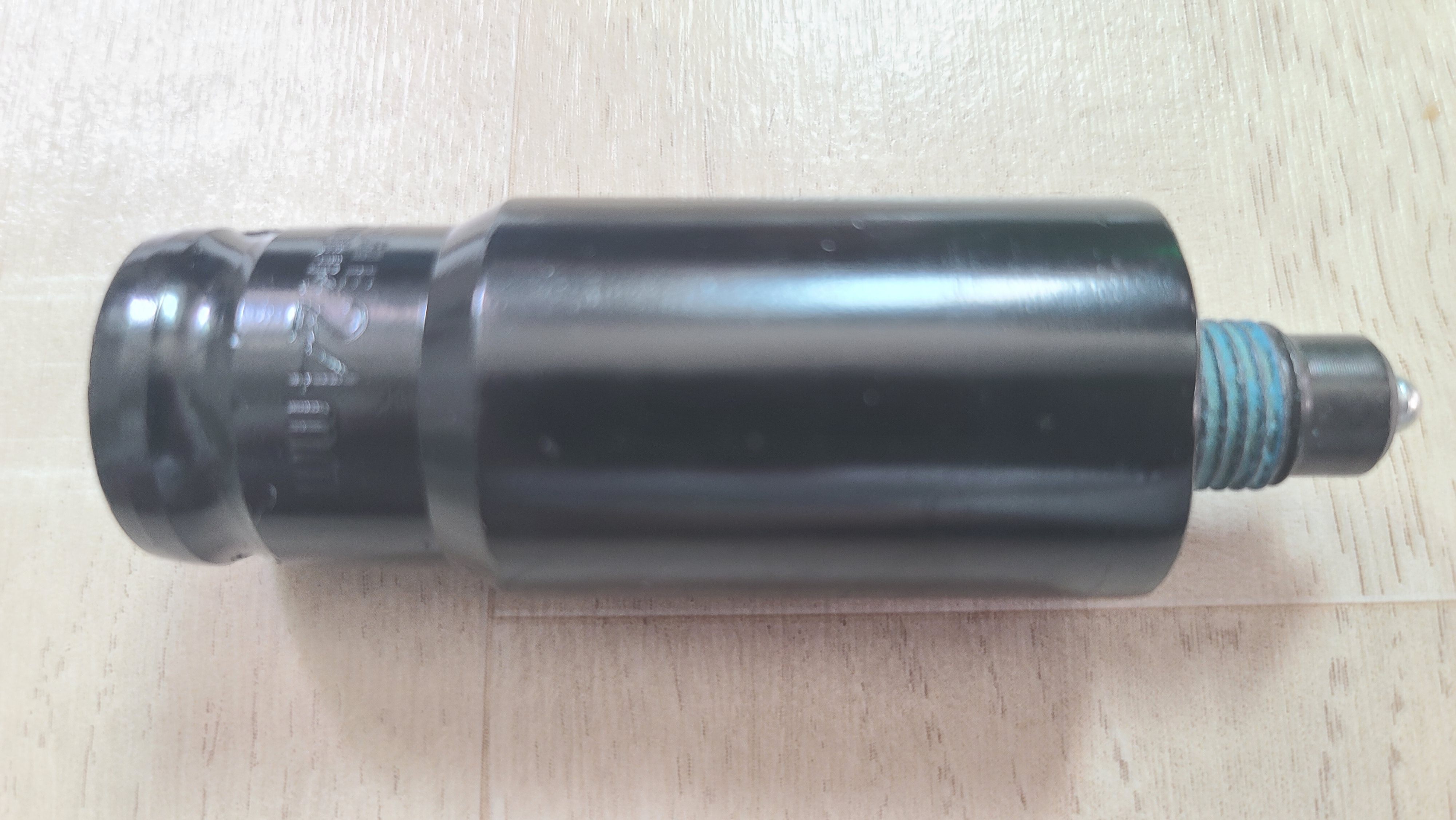

아래 사진과 같이

백스위치 교체에 문제가 없는지 백스위치를 24mm 롱복스알에 넣어보니 잘 맞습니다



구입한 백스위치를 살펴보니 커넥터에 단자도 2개뿐이고 단순해 보입니다

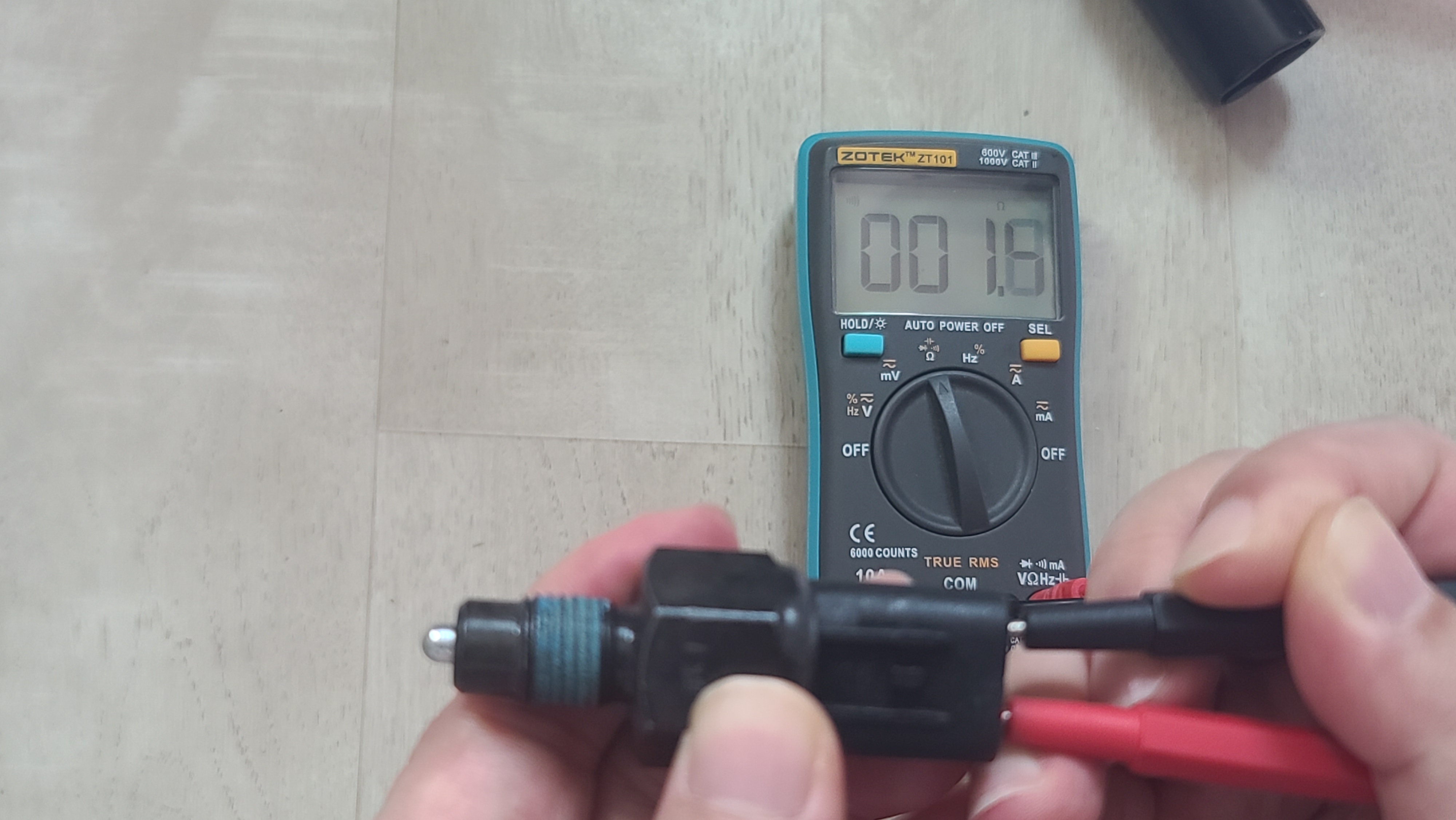

아래 사진과 같이 커넥터의 2개 단자 저항을 측정해보니

기본적으로 스위치가 켜진 상태입니다



튀어나온 부분을 눌러주면 스위치가 꺼집니다





2. 수리

이제 백스위치 교체를 위해서 차량을 살펴봅니다

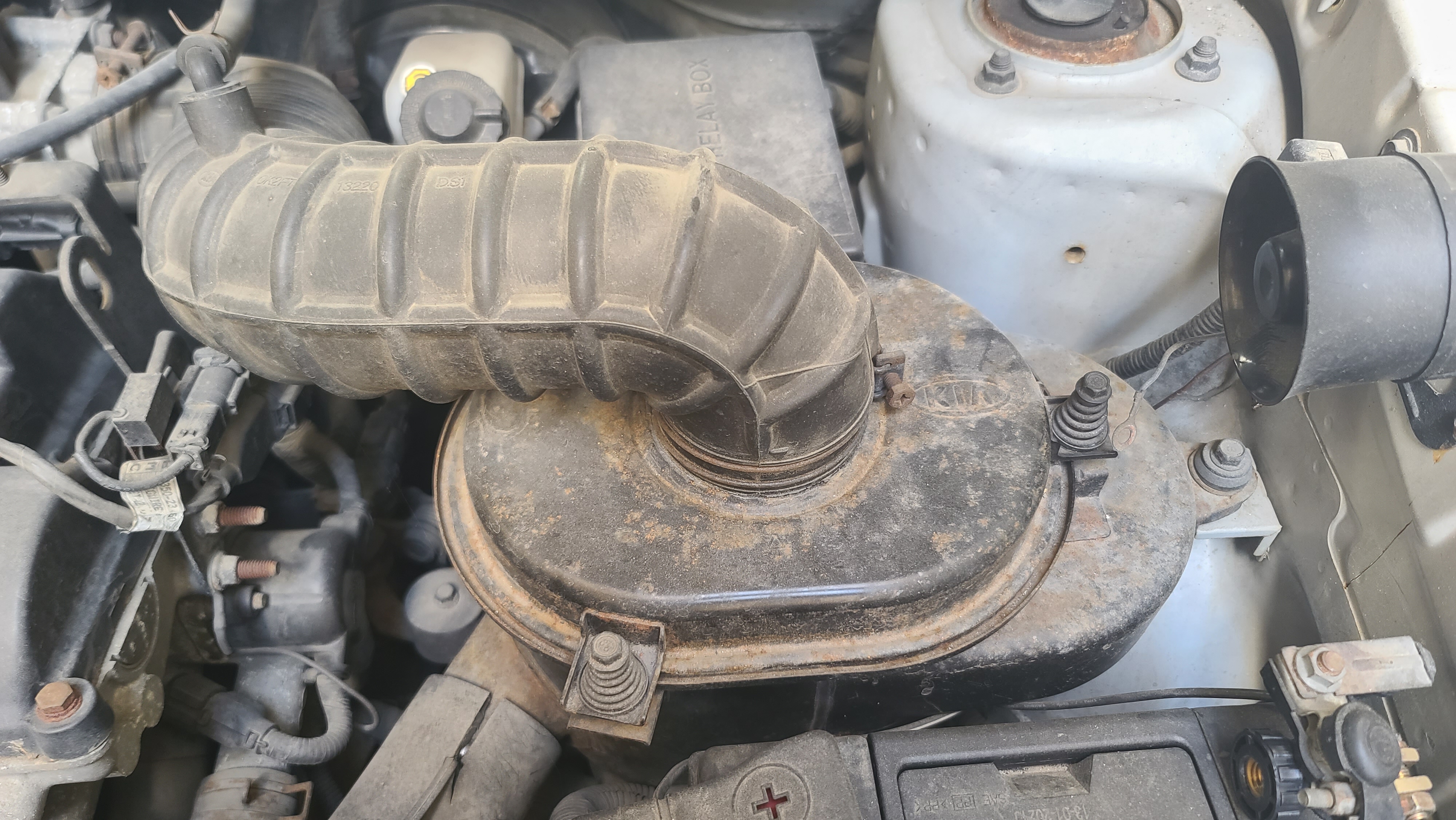

아래 사진을 보면

참고한 블로그의 엑스트렉과

수리할 카렌스2는 공기필터 모양이 다릅니다



공기필터를 들어내려면 12mm 복스로 2개의 볼트와 1개의 너트, 합쳐서 총 3곳 풀어줍니다

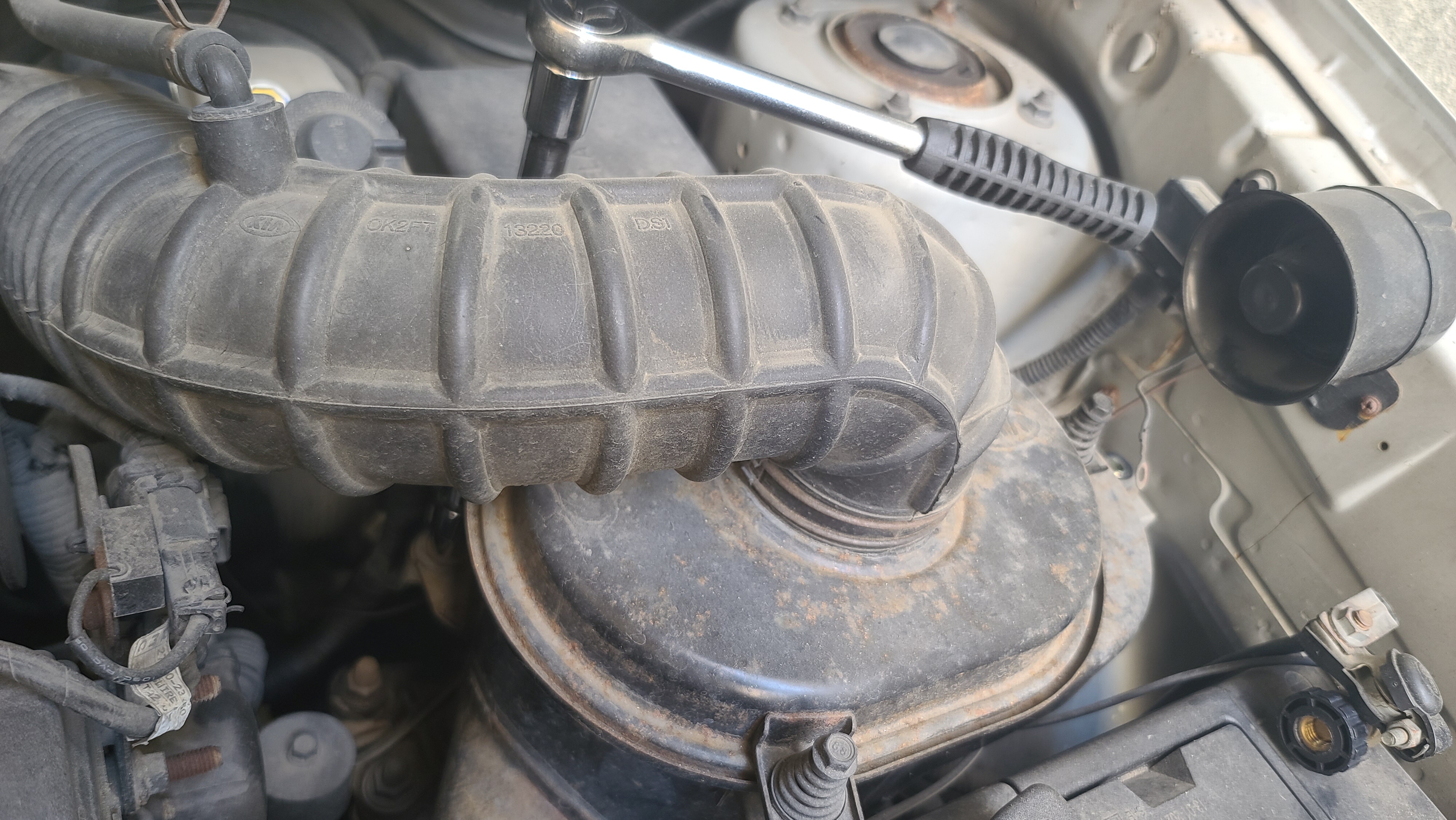

아래 사진의 복스 위치는 1개의 너트 위치입니다

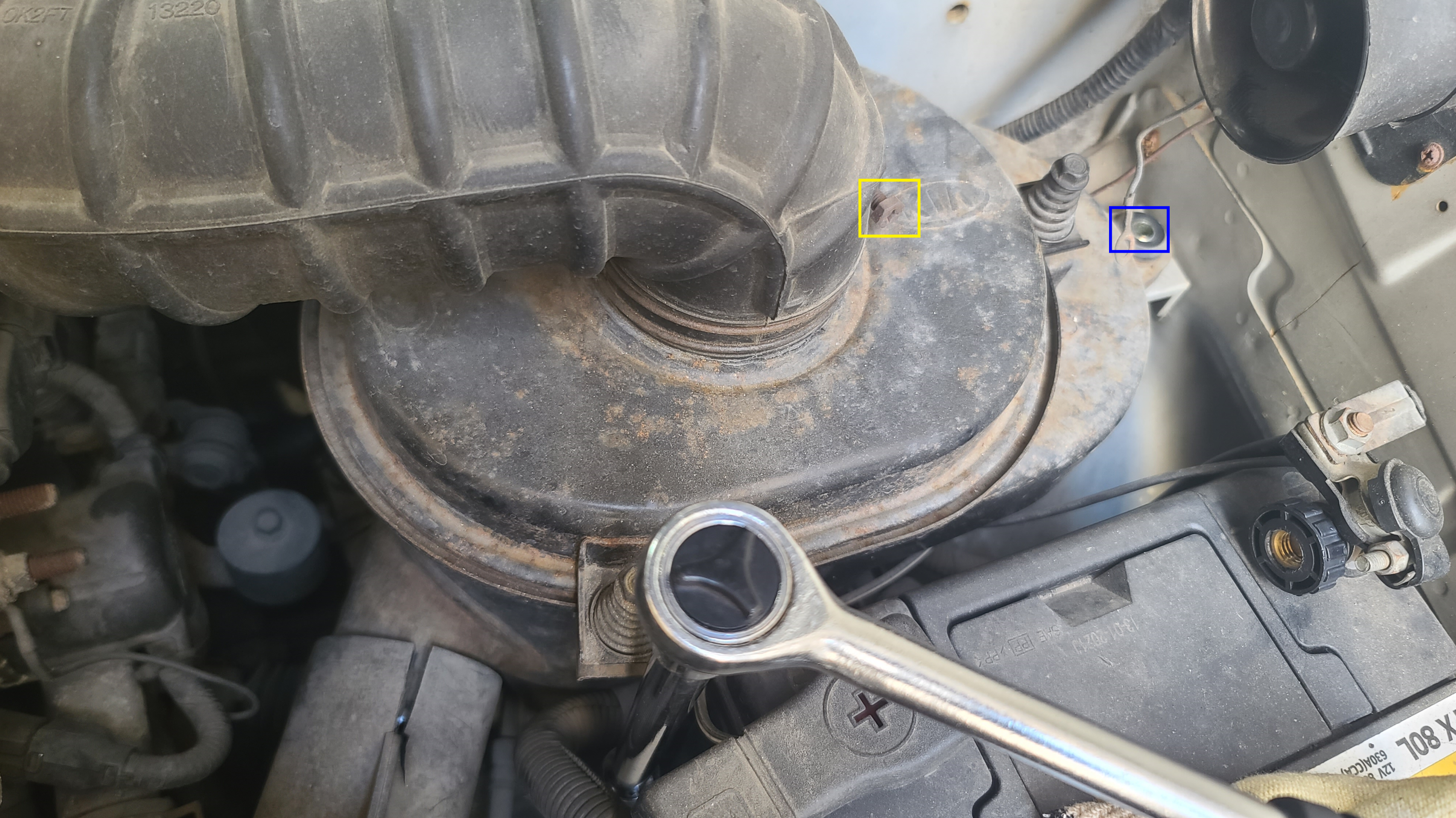

아래 사진의 복스 위치는 볼트 위치이고

다른 한군데 볼트는 오른쪽 파랑네모 위치에 있습니다

고정한 3군데를 다 풀어낸 후에는

아래 사진과 같이 10mm 복스알을이나 십자 드라이버를 사용하여

위 사진의 노랑색 네모에 위치한 공기필터 위쪽의 호스를 조여준 금속철사를 느슨하게 해준 후에

공기필터 위쪽의 호스를 풀어줍니다



호스가 고무재질이라 잘 안 미끄러져서 통에서 안빠지니

호스를 공기필터에 고정해주는 금속철사를 충분히 풀어준 후에

도구를 사용하여 지렛대의 힘으로 분리하세요

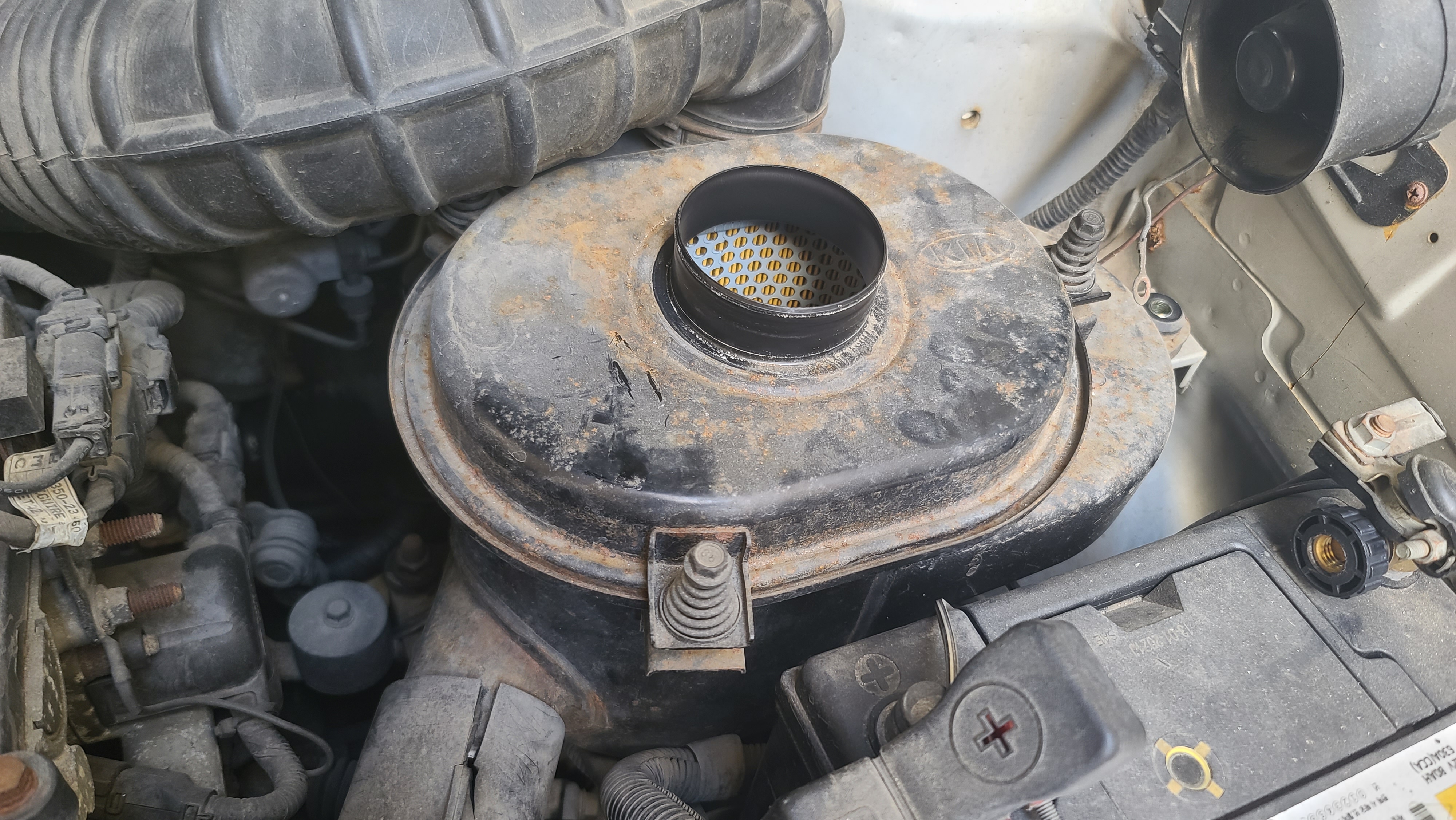

아래 사진은 공기필터 위쪽 호스를 분리한 모습입니다

공기필터통 주변이 비좁아서 잘 안빠집니다

걸리적거리는 배터리의 + 단자도 탈거하고

살살 흔들면서 조금 빼고 걸리는 부분을 풀어주고 다시 흔들면서 조금씩 빼는 식으로 들어냈습니다

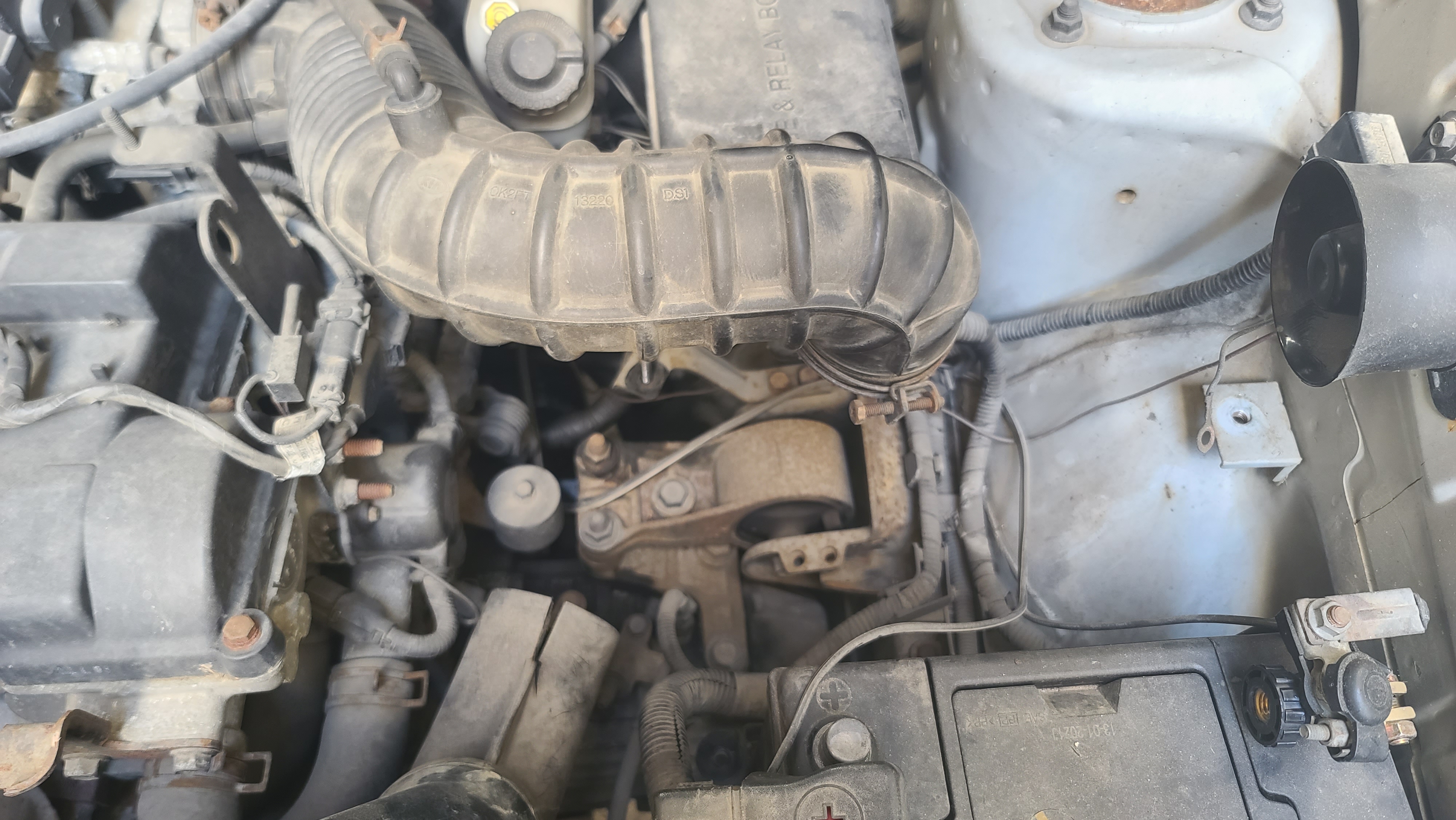

아래사진을 보면 중앙에 뭔가 육각모양이 많습니다

하지만 구입해온 백스위치 모양을 생각해보면

커넥터가 연결된 모양이어야 합니다

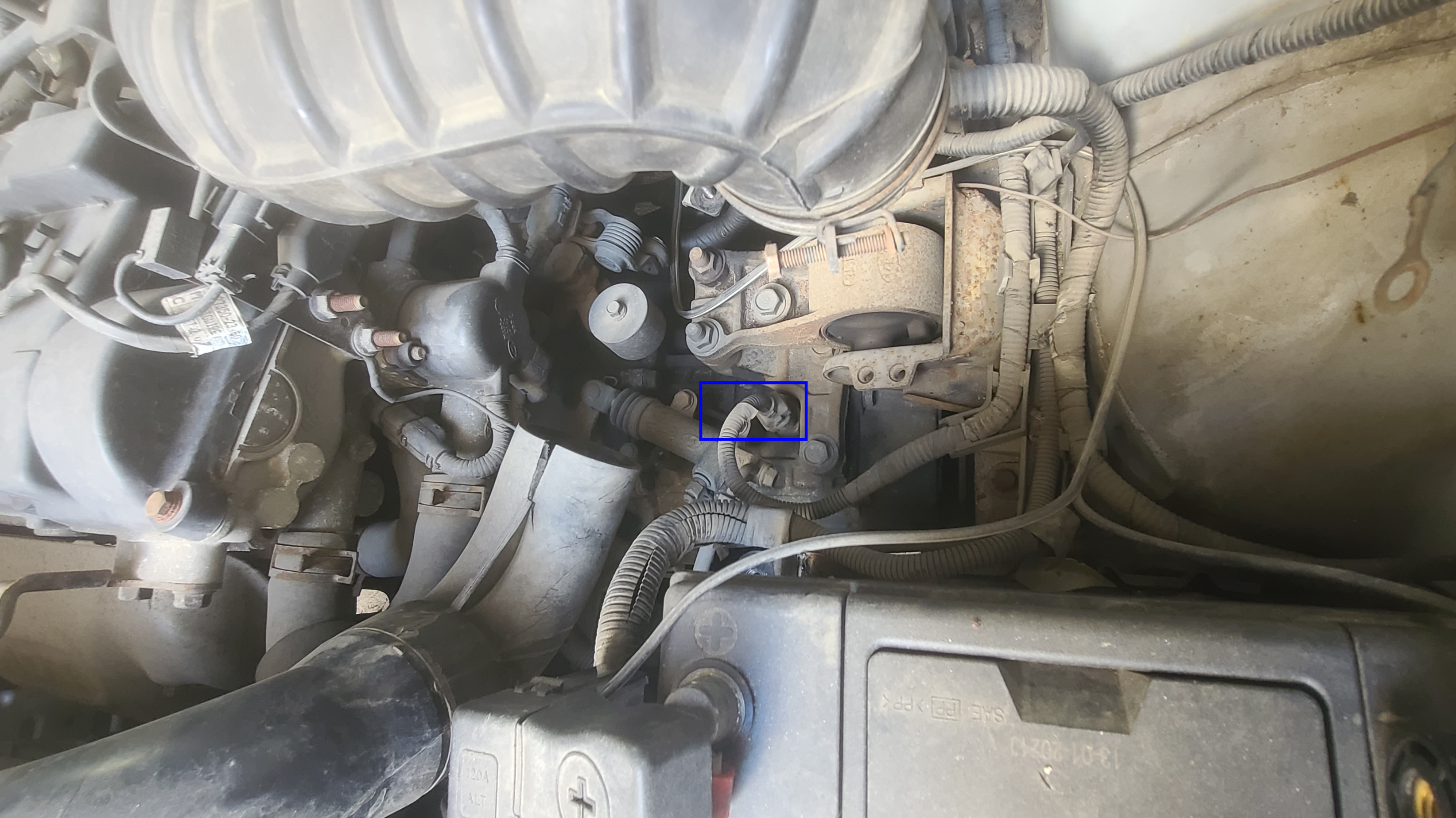

그런 모양은 아래 사진의 파란네모 딱 1개입니다

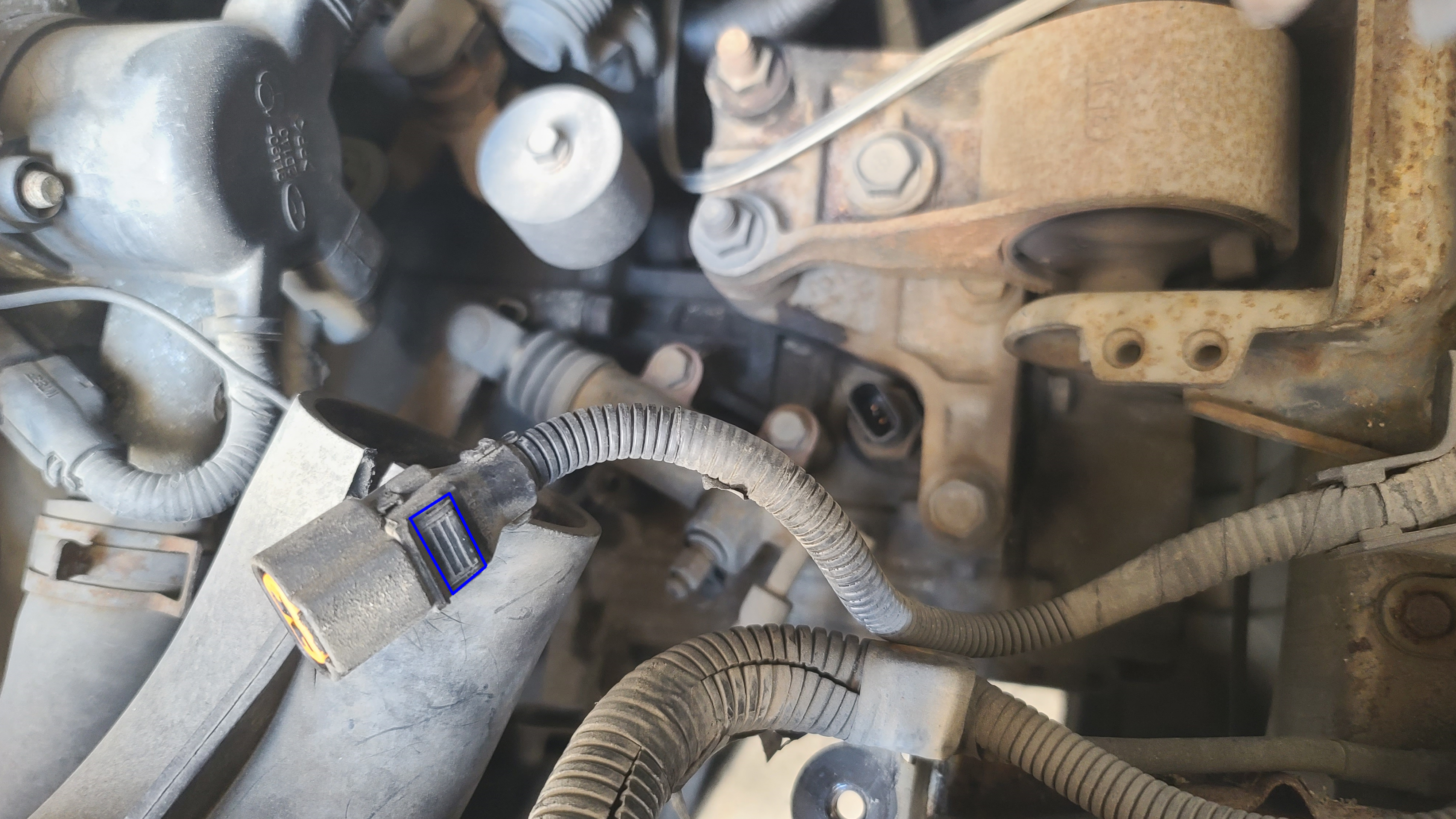

아래사진은 백스위치에 연결된 커넥터를 뽑은 모습입니다

파란네모 위치를 누르고 당기면 쉽게 뽑힙니다

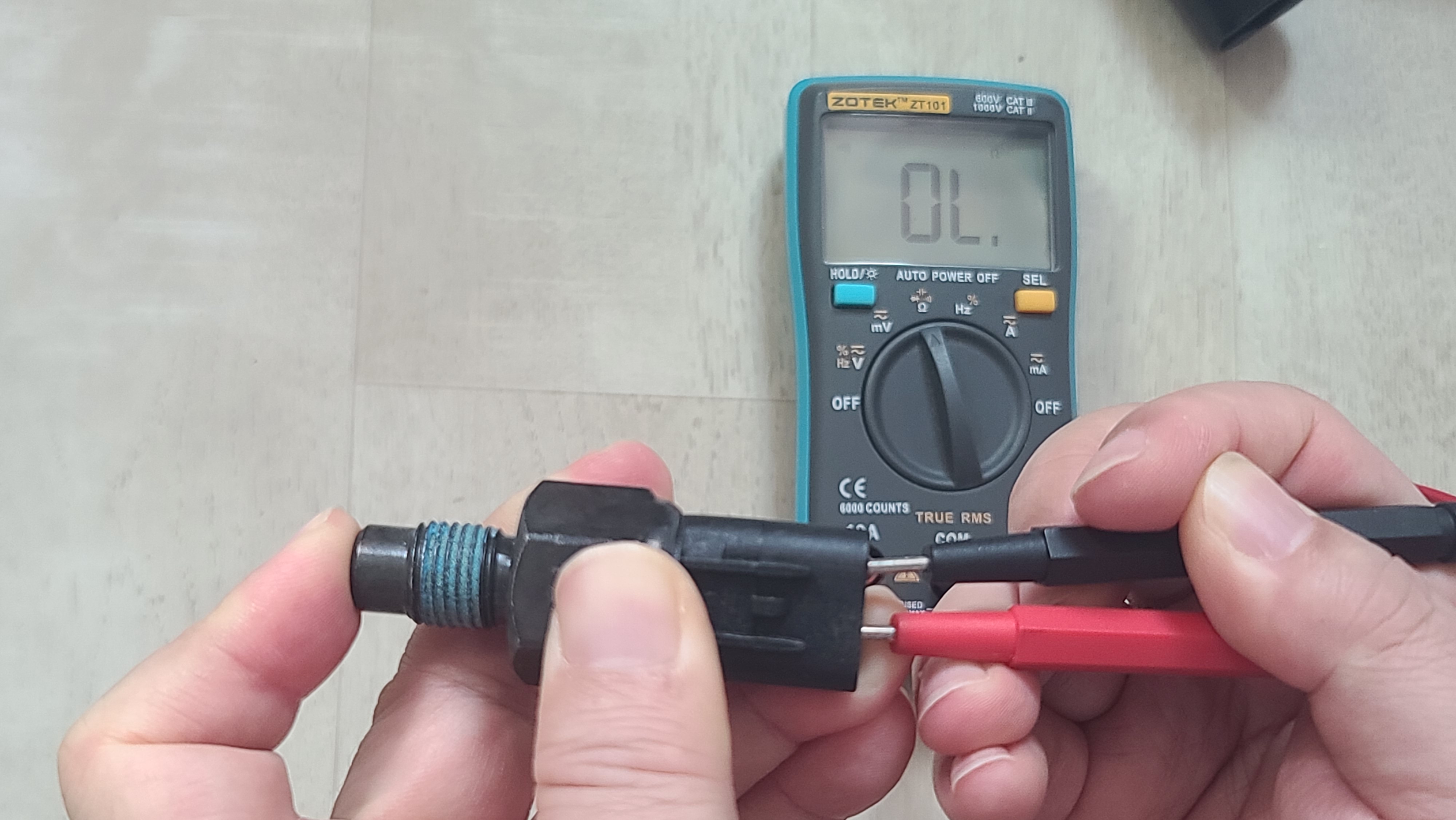

백스위치가 고장인지 확인을 위해 테스터로 백스위치의 2단자간에 저항을 측정해보니

저항값이 무한대, 즉 끊어진 상태로 나옵니다

새로 구입한 백스위치와 다르게 나오니 백스위치 고장이 확실해 보입니다



이제 백스위치 분리를 위해 구입한 롱복스알을 사용할 차례입니다

앗 그런데 24mm 롱복스알이 주변의 부품들로 인해서 들어가지 않습니다

느낌상 1mm 정도 커서 안들어가는 듯 싶습니다



구입해 둔 만능공구세트를 활용할 기회입니다

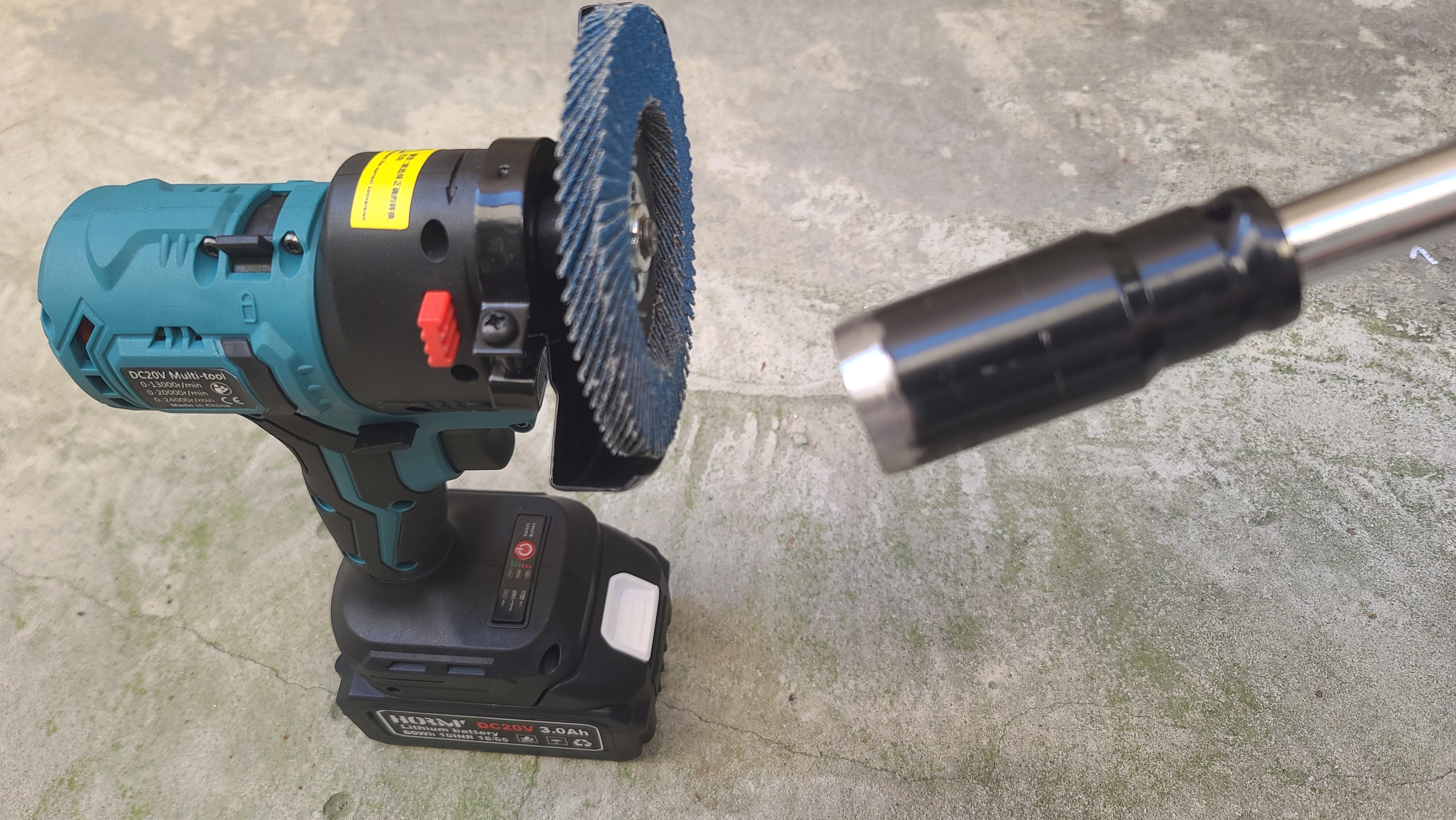

아래 사진과 같이 그라인더로 조립하고

천원마트에서 구입한 패드를 사용하여 약 2~3분 정도에 쉽게 갈아냈습니다

그라인더는 갈아낸 가루가 날아가서 다치는 위험과

그라인더날 파손등의 위험이 있으니 주의하세요





저는 만능공구세트를 알리익스프레스에서 14주년 기념으로 할인을 많이 할때

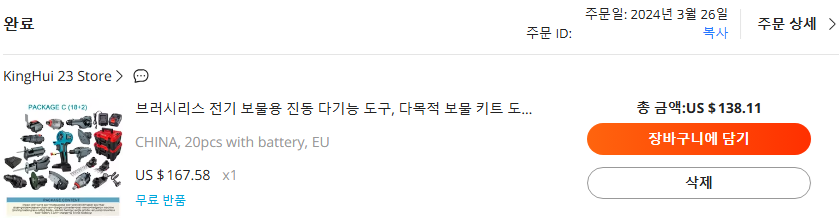

아래 스크린샷과 같이 138.11$에 구입했습니다



지금은 217.29$에 판매중이네요

장바구니에 등록해 두었다가 광군절과 같은 큰 세일 기간에

할인을 사용해서 150$ 이하로 내려갔을때 관부가세없이 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_DlQ73NR

Oscillating Multifunction Tools For Brushless Electric Treasure Multi-purpose Treasure Kit Tool Drill Bit Chainsaw Reciprocating

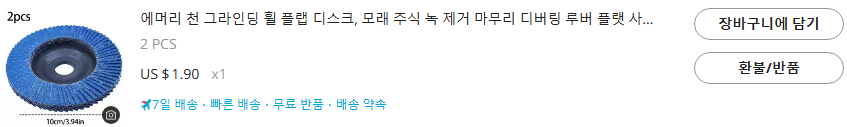

천원마트에서 구입한 그라인더 패드는 아래와 같이 1.9$에 2개를 구입했네요



아래 링크에서는 구입이 안되네요

천원마트 말고는 구입이 안되는 모양입니다

아래 링크는 비슷한 물품을 찾기 위해 사용하세요

링크 : https://ko.aliexpress.com/item/1005006338839158.html



롱복스알을 갈아낸 이후에는 간섭이 없어서 쉽게 작업이 진행됩니다

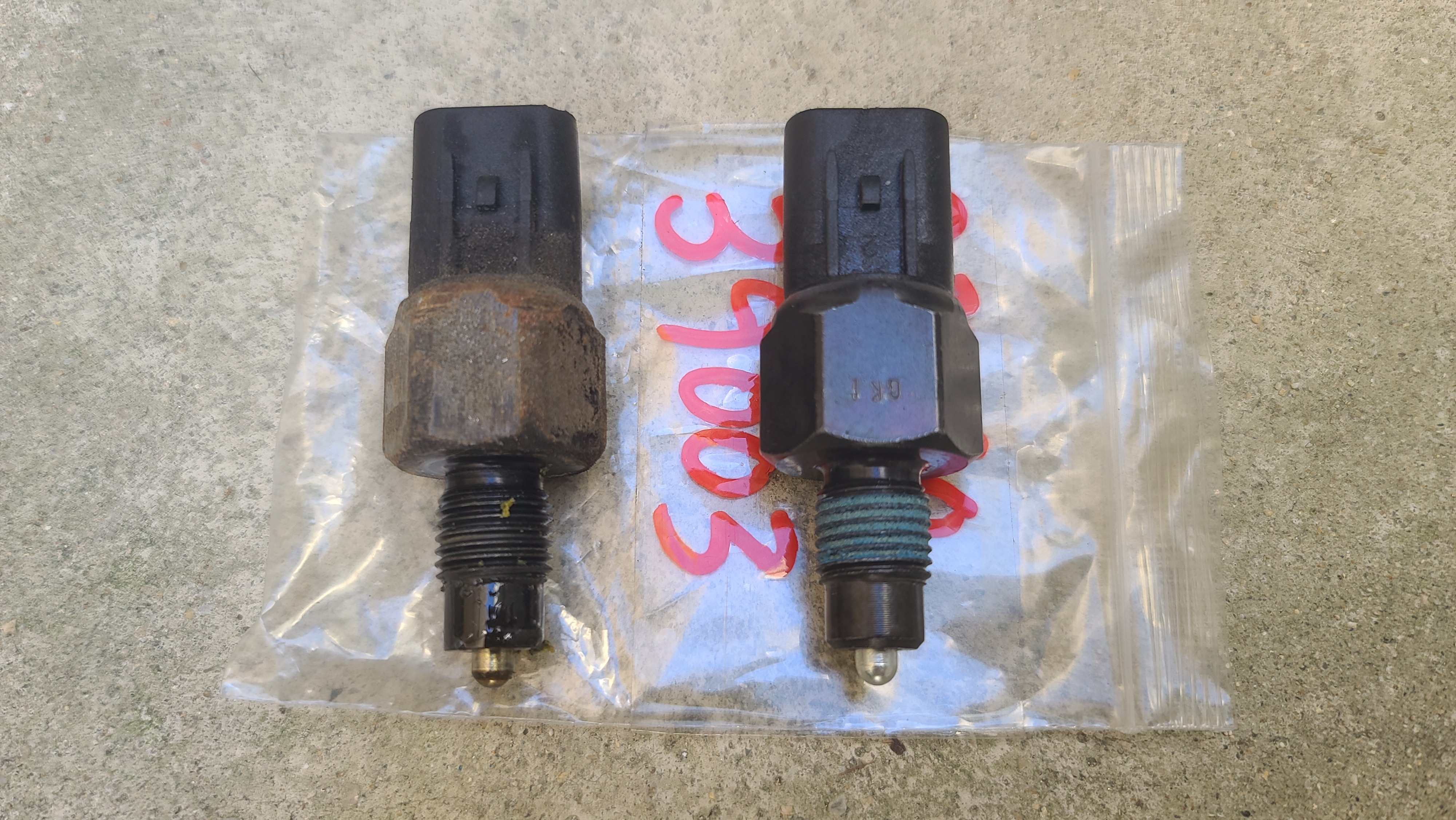

아래 사진은 고장난 백스위치를 분리한 후

새로 구입한 것와 비교한 사진입니다

동일한 부품으로 보이니 롱복스알을 사용하여 조립을 진행합니다



공기필터도 조립하고

배터리+ 단자도 결합하여 조립을 완료합니다



이제 후진등이 잘 들어오는지 확인합니다

수동차량이므로

키를 넣어서 On 상태에 놓고

시동을 걸지 않고 주차브레이크가 걸린상태에서

후진 기어를 넣어서 확인하니

후진등이 잘 들어옵니다



오늘은 후진등이 켜지지 않아서

후진스위치(백스위치)를 직접 교체하여

수리한 내용을 공유해 드렸습니다
