자동차 ECM 룸미러 시야각 숙여짐 수리기(DIY)

자동차 관련 아래 글들을 공유해 드렸습니다

자동차 배터리 재생/충전기(14$)로 방전걱정 안녕~! (tistory.com)

자동차 배터리 재생/충전기(14$)로 방전걱정 안녕~!



알리익스프레스 저렴한 차량용 자동거치 무선충전기 2종 소개 (tistory.com)

알리익스프레스 저렴한 차량용 자동거치 무선충전기 2종 소개



자동차 문이 안 열려서 도어캐치 자가수리(DIY) (tistory.com)

자동차 문이 안 열려서 도어캐치 자가수리(DIY)



2003년식 카렌스2 GX LPG 2.0 수동 차량을 사용중인데

주행하다보면 시야각을 맞춰놓은 ECM 룸미러가 서서히 아래방향으로 내려가서

다시 시야각을 맞춰야 합니다



오늘은 ECM 룸미러를 분해하여

시야각이 내려가지 않도록 수리한 내용을 공유해 드립니다



우선 룸미러를 분리합니다

아래 사진과 같이 전면유리에 룸미러를 고정하는 부분을 떼어야 분리하여 작업이 가능합니다

적당히 힘을 주어 당겨서 전면유리에서 룸미러가 부착된 부분을 떼어낸 후

ECM 동작을 위해서 연결된 전선커넥터를 풀어야 합니다

룸미러 고정부를 덮고 있는 검은 커버를 약간 힘을 주어 열어주면

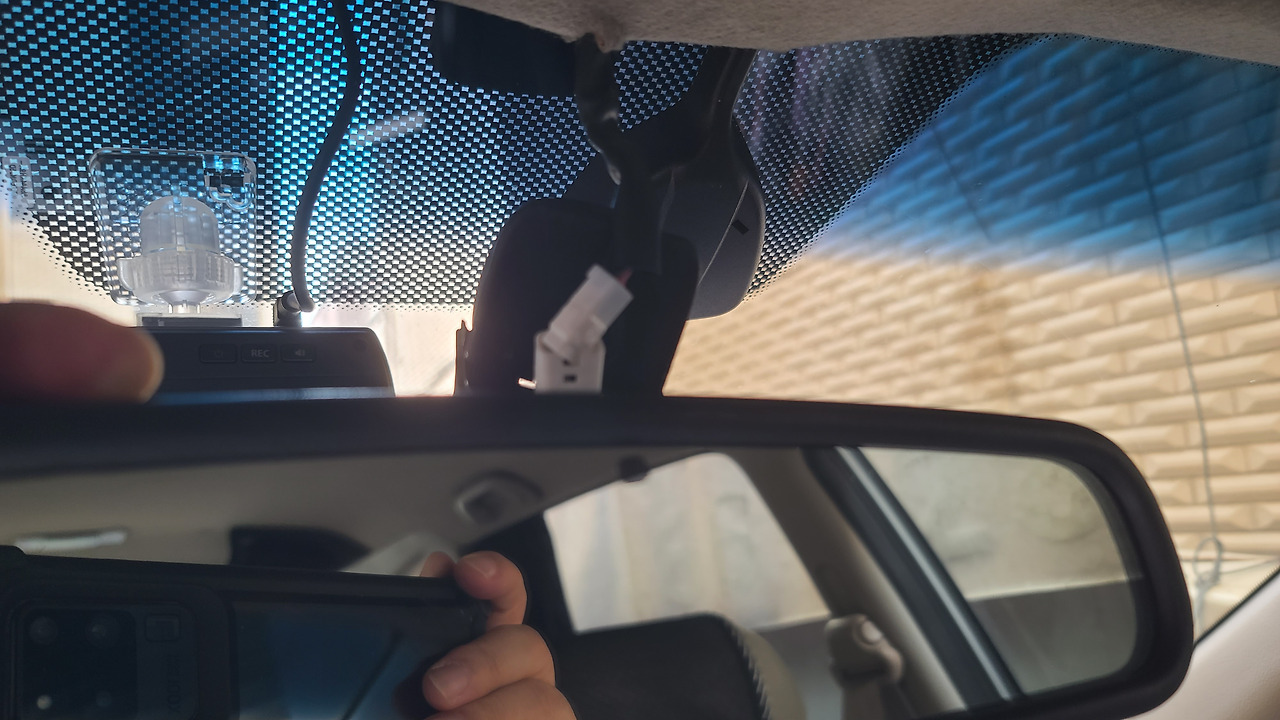

위 사진 중앙의 흰색 커넥터가 보입니다



흰색 커넥터가 빠지지 않도록 고정한

아래쪽 작은 사각형 구멍으로 튀어나온 플라스틱을 누르거나

그 위쪽 걸리는 부분을 들어서 커넥터를 뽑으면

룸미러가 완전히 분리됩니다



분리한 룸미러를 집으로 가져와서 편하게 작업합니다

룸미러의 커버를 분리할 차례입니다

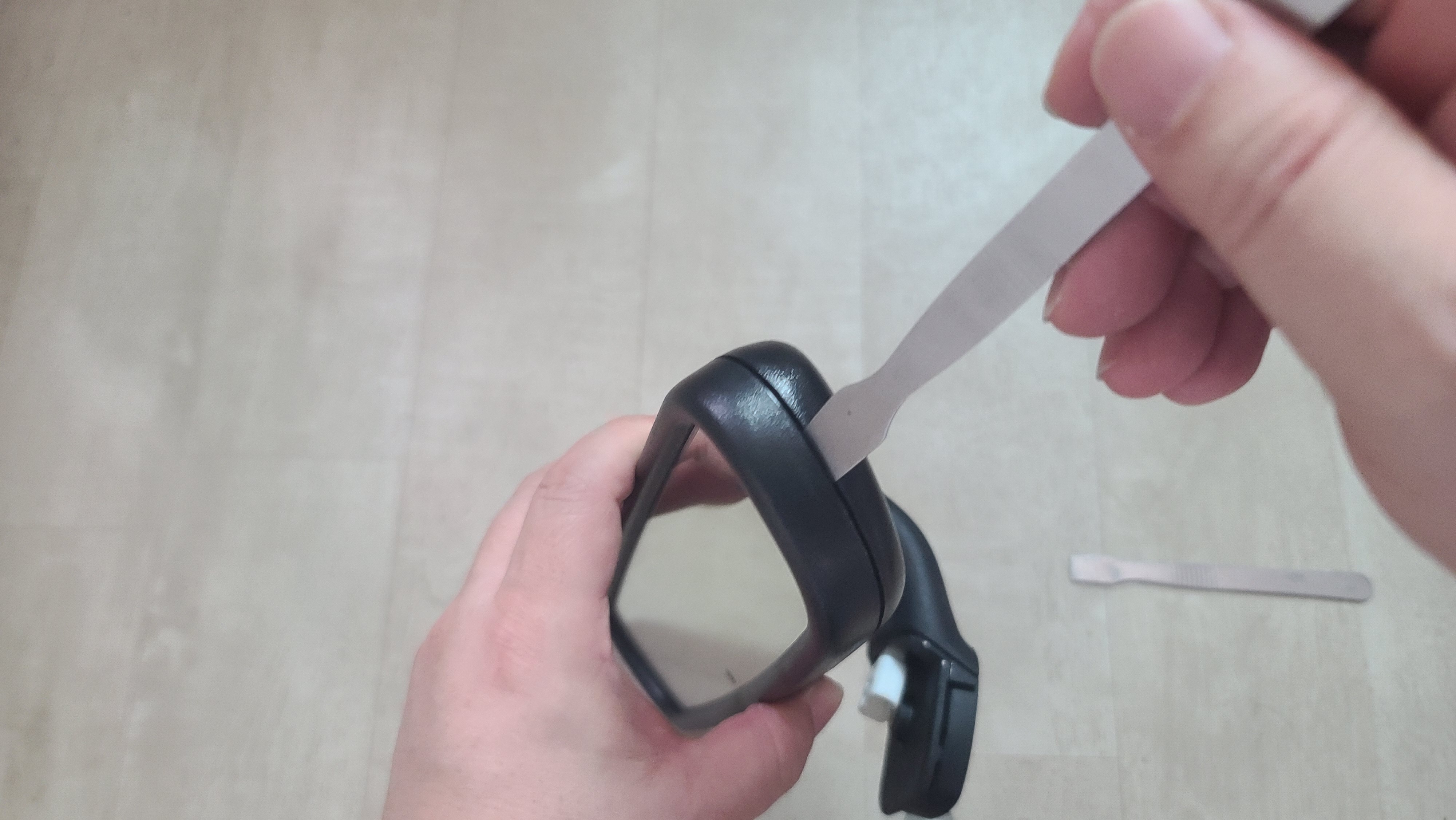

아래 사진과 같이 BGA 스크래퍼를 사용하여 분리합니다

저렴한 BGA 스크래퍼를 구입해 놓으면

일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도 커버에 흡집이 발생하지 않게 분리할 수 있습니다

아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

5Pcs Metal Spudger Crowbar Stainless Steel Scraper Disassemble Crowbar Phone LCD Repair Tools DIY Electronic Repair Tool - AliEx

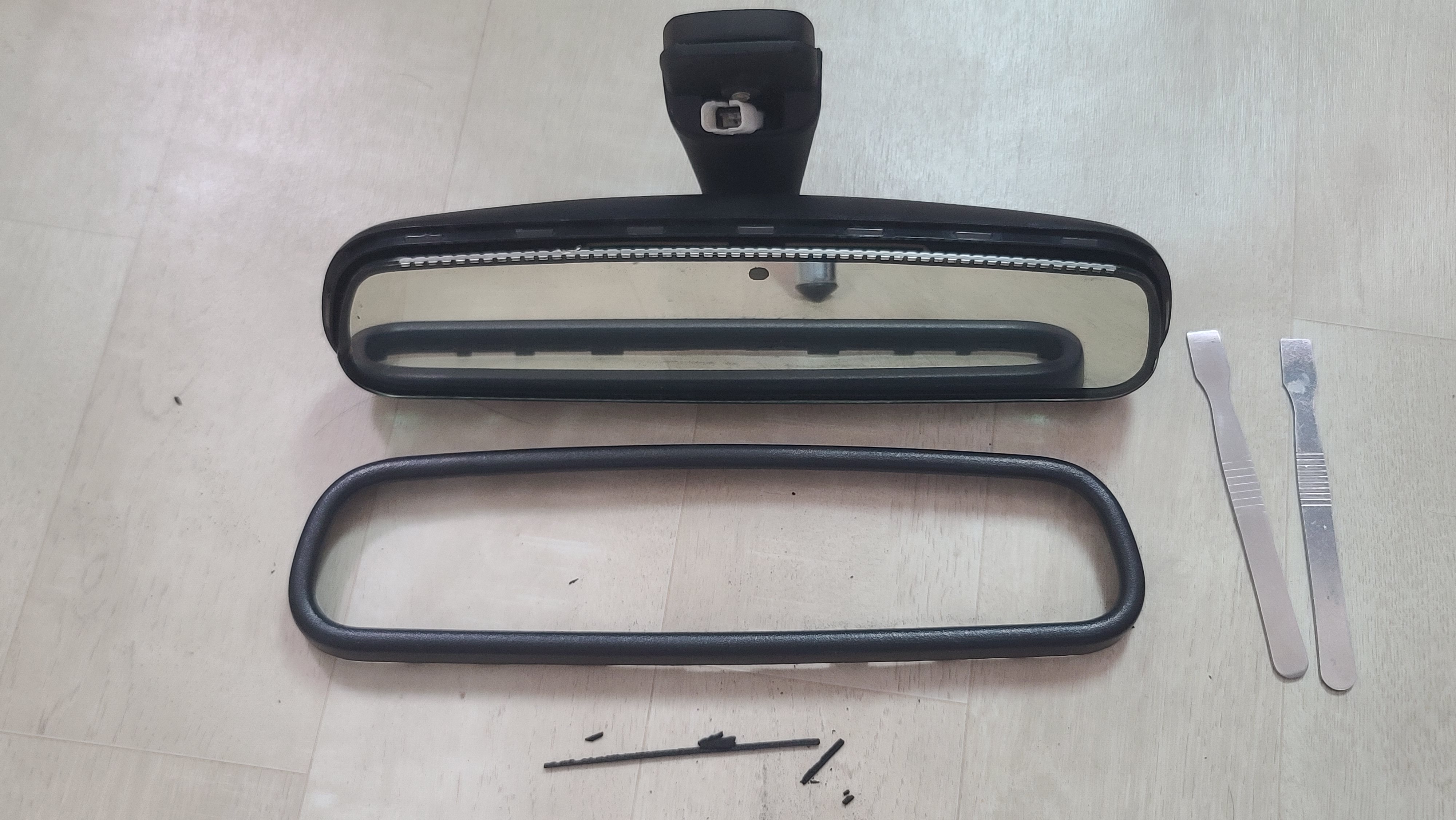

ECM 룸미러 커버가 분리된 상태입니다

위 사진의 아래쪽 자잘한 검은 부스러기들은

아마도 커버의 틈새를 밀폐하는 스펀지등의 재질이 노후되어 부서진 것으로 보입니다



룸미러의 거울을 살짝 움직여보면

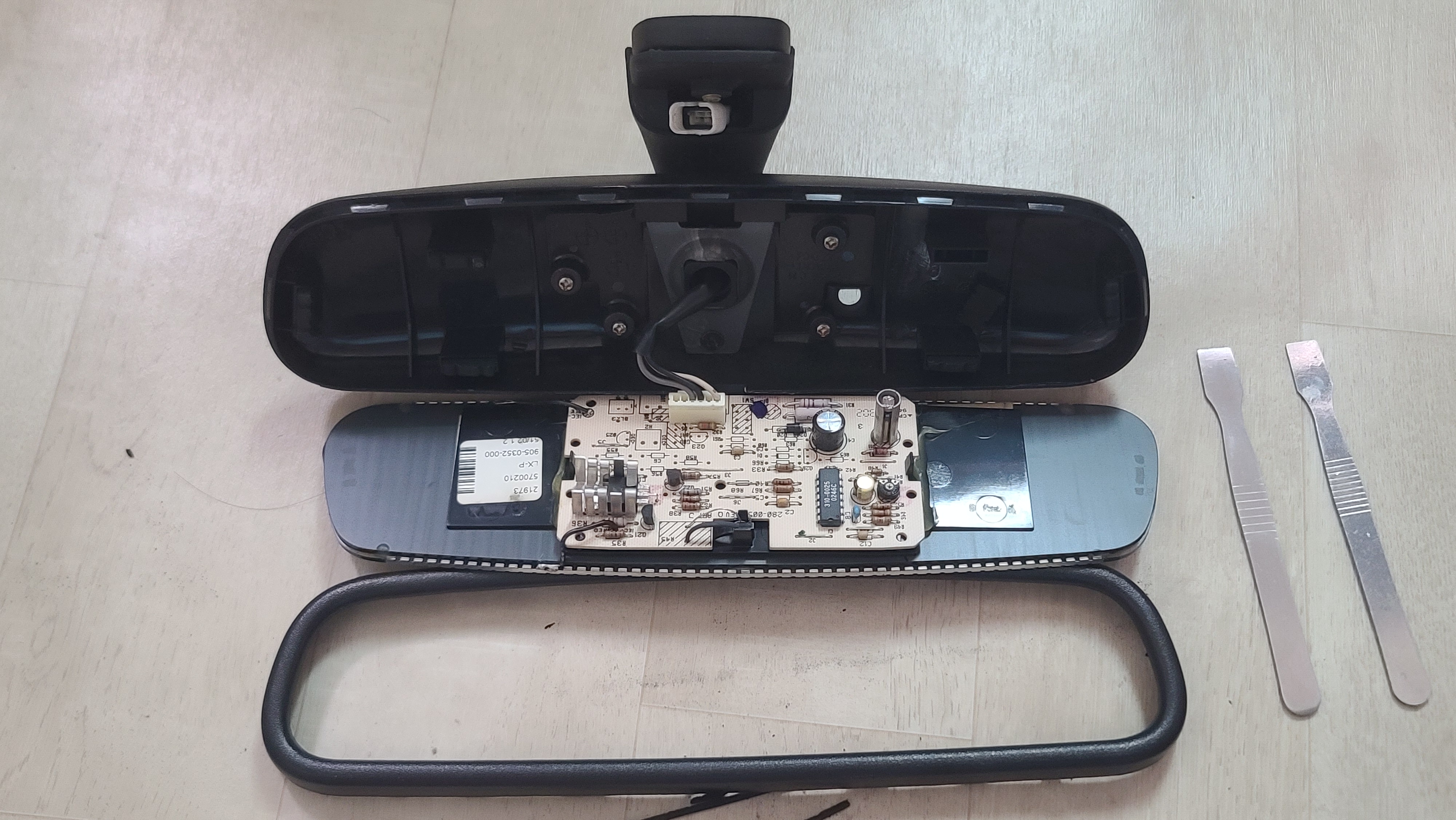

거울의 뒷면에 PCB와 연결된 커넥터가 보입니다

거울의 뒷면 PCB에 꽂힌 커넥터를 살살 뽑아줍니다



PCB를 들어내면 룸미러의 각도를 고정하는 부분이 보입니다

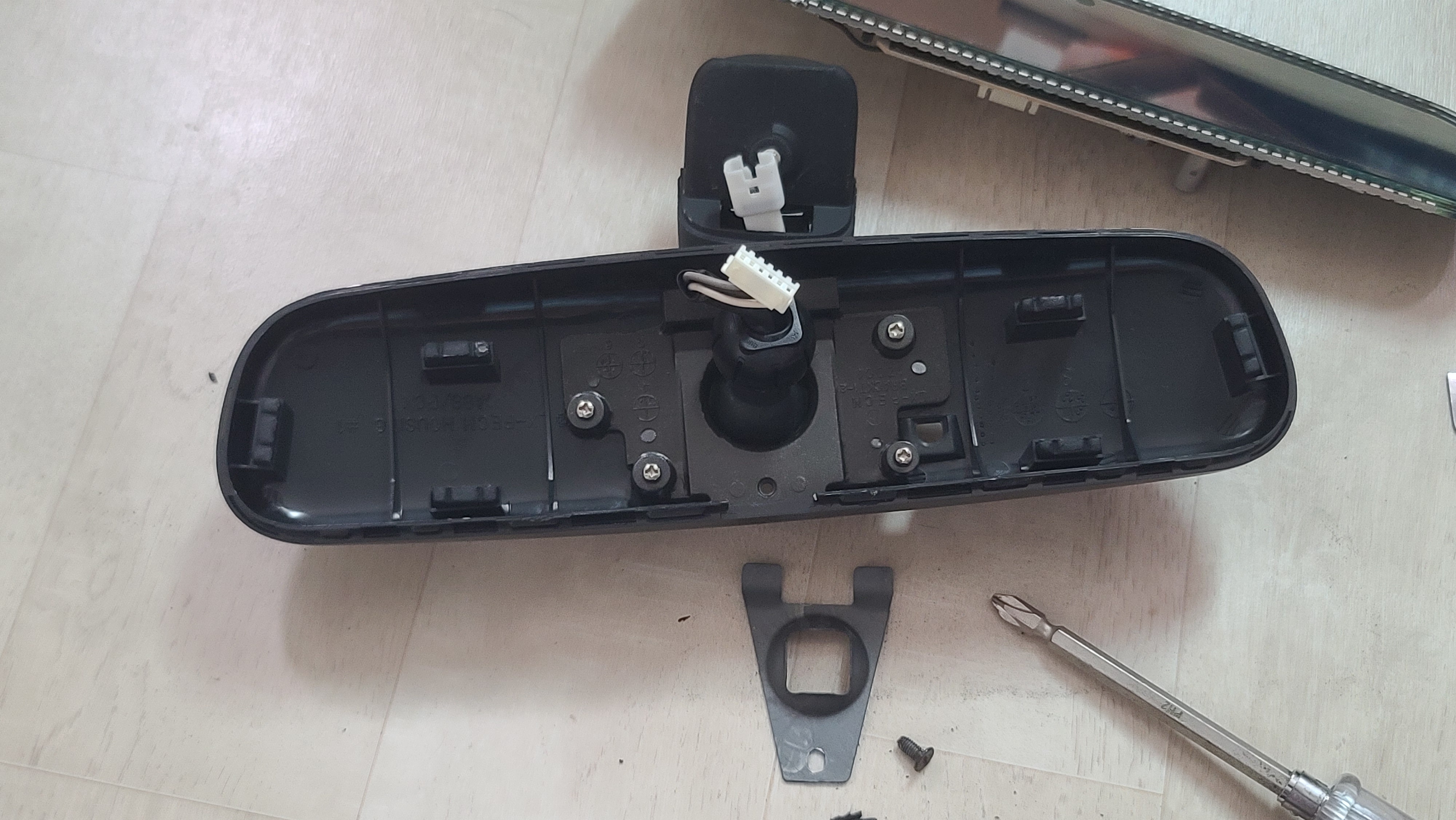

아래 사진과 같이 1개의 나사를 풀어서 룸미러의 각도를 고정하는 철판을 분리하였습니다



구조를 보니 철판의 장력을 이용하여 룸미러가 고정되도록 하는 방식입니다

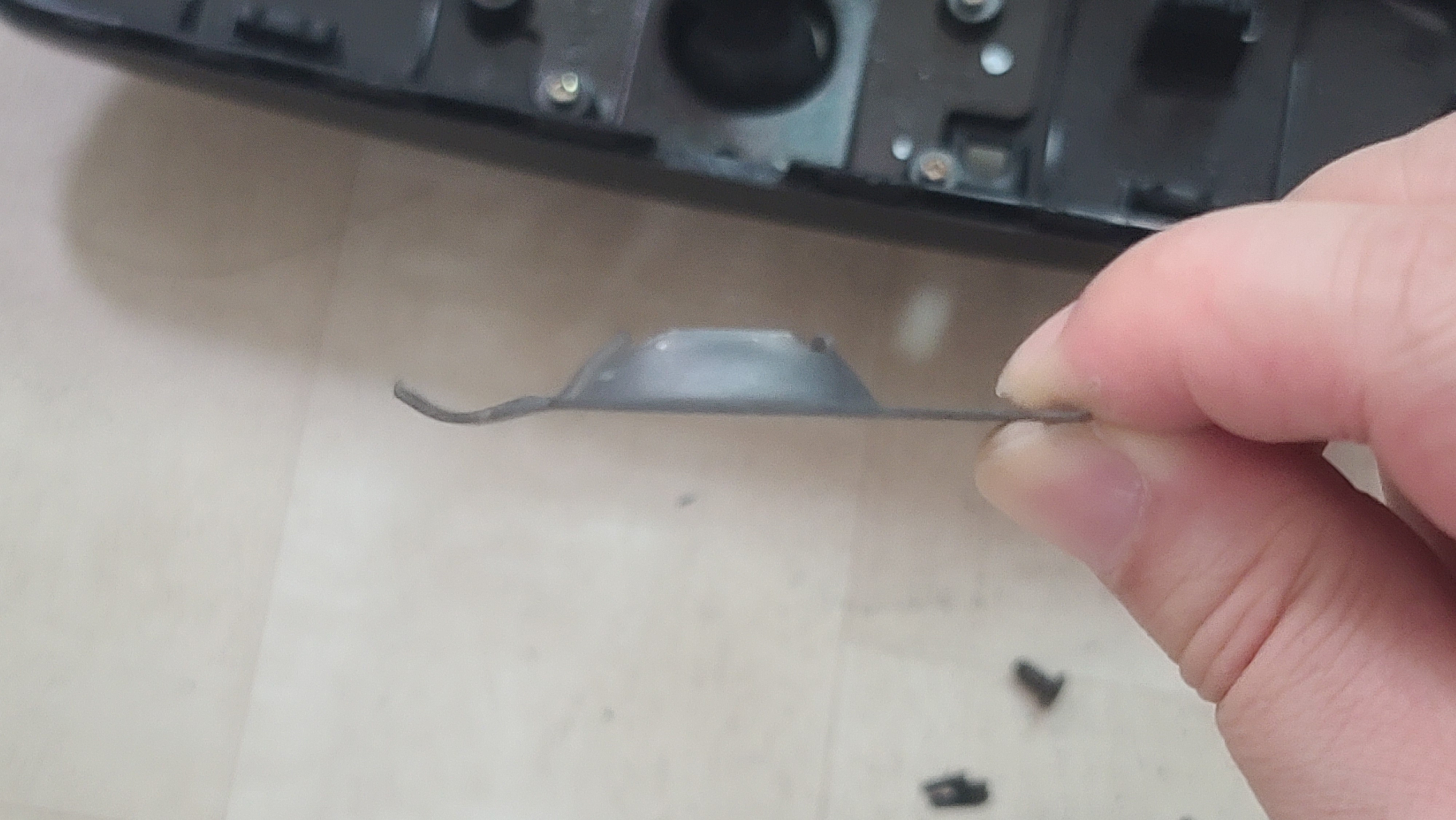

아래 사진은 분리한 상태의 철판입니다



펜치로 잘 잡고 힘을 주어 장력이 좀더 많이 발생하도록

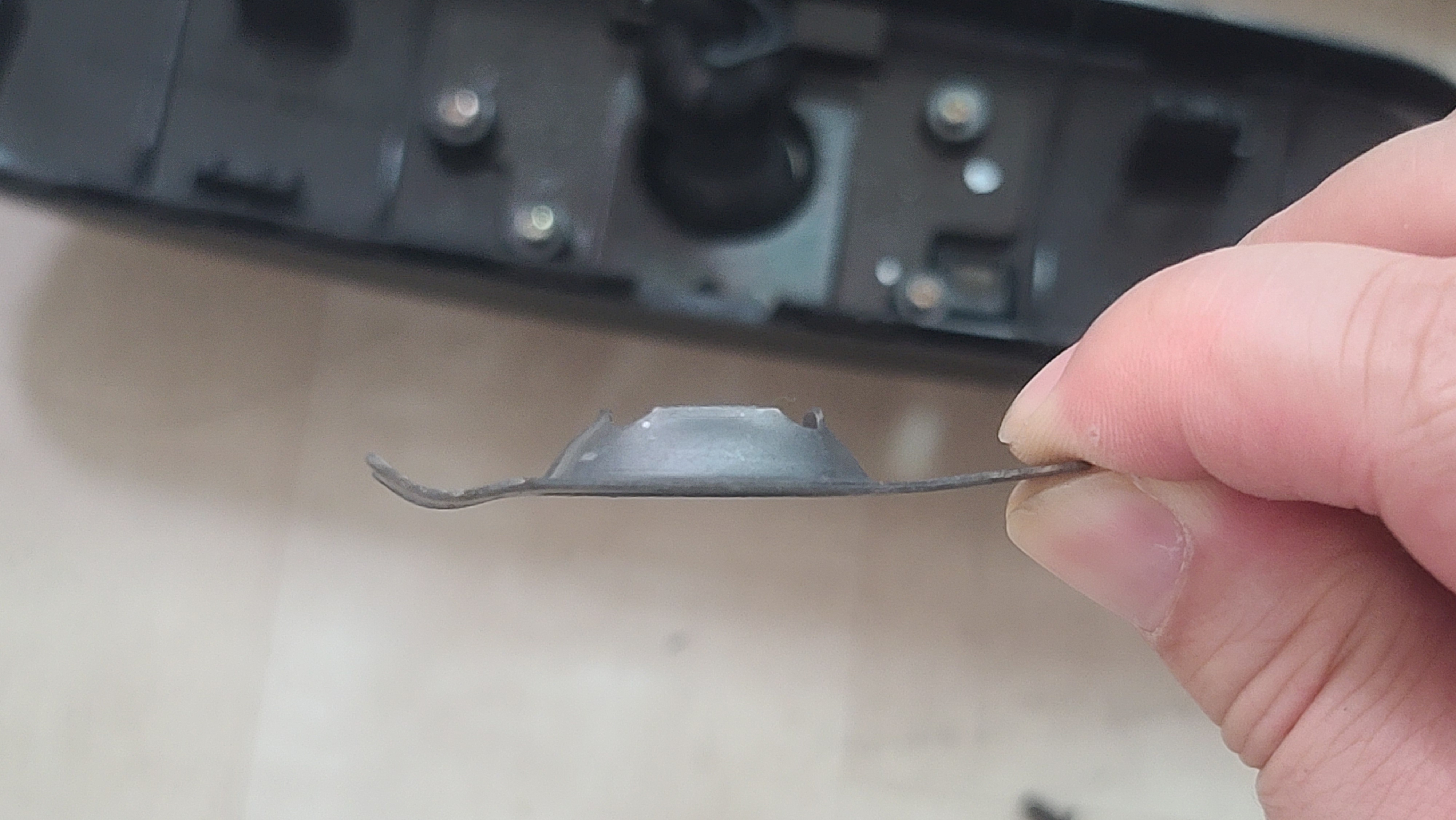

아래 사진과 같이 철판의 위쪽과 아래쪽을 조금씩 휘어주었습니다



철판을 다시 결합하고 룸미러를 움직여보니

적당하게 뻑뻑해져서 룸미러가 아래로 숙여지는 일은 없겠습니다



이제 다시 조립하고 룸미러를 부착합니다

룸미러를 전면유리에 부착시에 어떤 접착제를 사용하는지 모르겠네요

혹시 아시는 분이 있으시면 댓글로 알려주시면 감사합니다

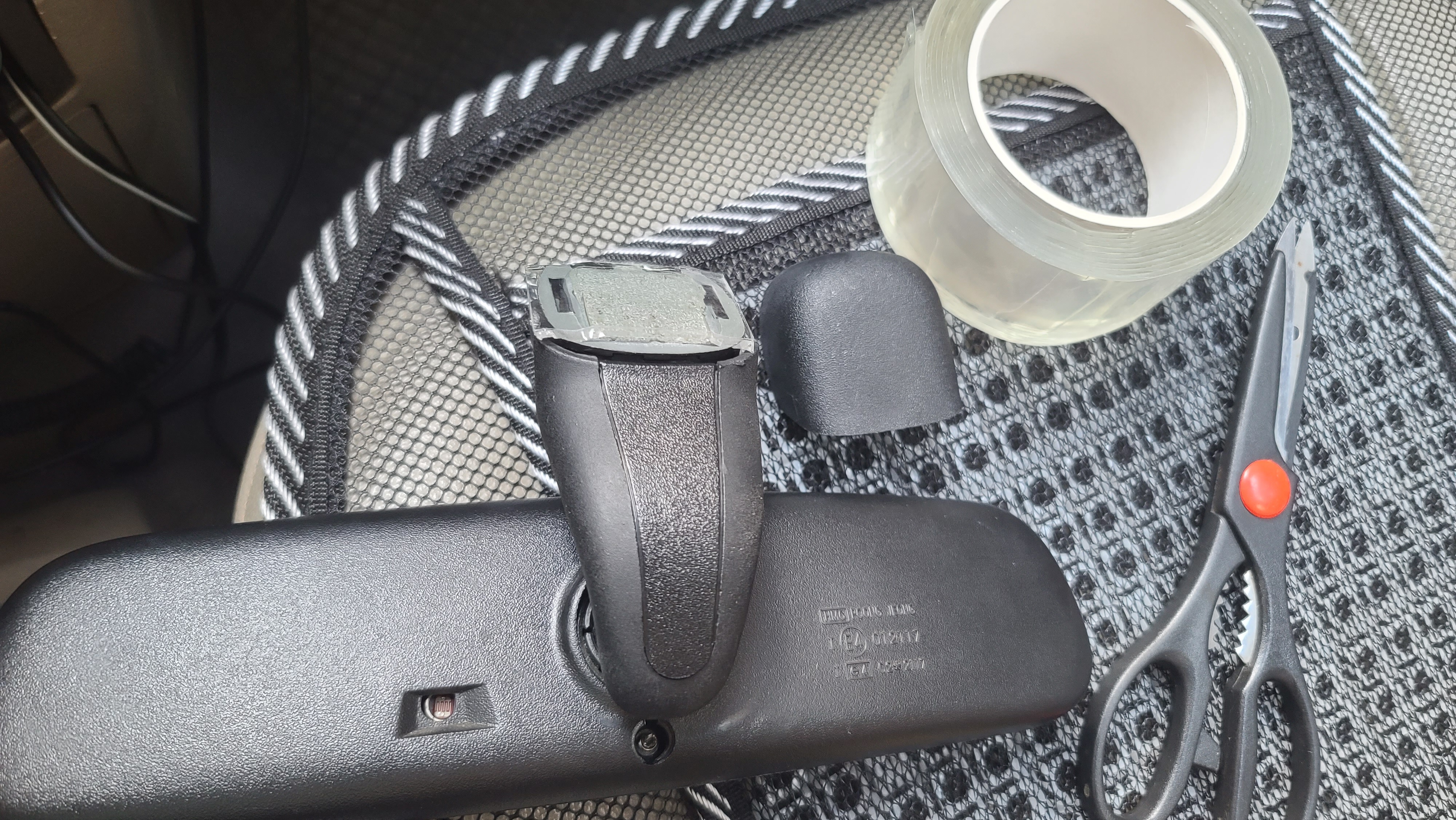

아래 사진과 같이 집에 보유하고 있던 투명젤 양면테이프로 부착하였습니다

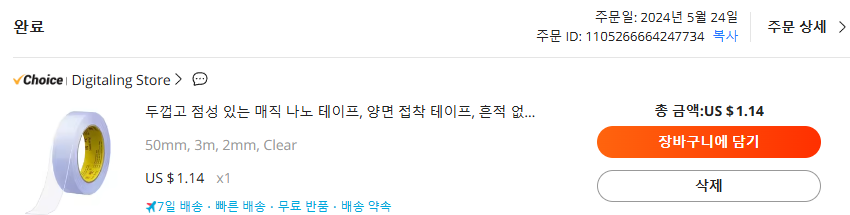

투명젤 양면테이프는 아래 스크린샷과 같이

천원마트에서 50mm폭 3m길이의 제품을 1.14$에 구입하였습니다



알리익스프레스 천원마트에서 구입하는 방법은 아래 글을 참고하세요

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기 (tistory.com)

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기



살짝 가격이 높아도 구입하고 싶으신 분은 아래링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oCuqXvL

3M Length Thicked and Viscosited Magic Nano Tape Double-sided Adhesive Tape Is Fixed on the Wall without Leaving Traces - AliExp



부착후 룸미러 각도를 움직여보니

룸미러가 숙여지지 않을 수준으로 빡빡하게 움직입니다



오늘은 ECM 룸미러를 분해하여

시야각이 내려가지 않도록 수리한 내용을 공유해 드렸습니다
