자동차 문이 안 열려서 도어캐치 자가수리(DIY)

카렌스2 2003년식 차량을 사용중입니다

출고한지 20년된 차량이지만 자주사용하지 않아서

아직 주행거리는 13만km를 넘지 못했습니다



운전석 2열의 도어캐치(외캐치, 외부 손잡이)의 고장이 발생해서

바깥에서 2열의 문을 열 수 없습니다



모비스 부품 상세 검색을 통해서

기아부품대리점에 연락해보니

색깔이 칠해지지 않은 도어캐치 부품만 있다고 합니다



오늘은 도어 외캐치 부품을 구할 수 없는 경우

자가수리한 내용을 공유해 드립니다



운전석 2열 문을 분해합니다

내캐치(내부 손잡이)의 나사1개, 중앙의 나사 2개 왼쪽 하단의 하나1개를 풀어줍니다

혹시 외부캐치는 고장인데 차일드락도 걸려 있어서

문을 열 수 없는 상태에서 나사를 풀어야 한다면

2열 의자옆의 좁은 틈으로 왼쪽 하단의 나사를 풀기 위해서

아래의 도구가 꼭 필요합니다

https://s.click.aliexpress.com/e/_Dmjz24n

0.75US $ 89% OFF|Mini 1/4 Inch Double Ended Quick Socket Ratchet Wrench Rod Screwdriver Bit Tool Contain 1 X Ratchet Handle Wren



나사를 다 풀은 후에 플라스틱 내장을 잡아당기면 플라스틱으로 체결된 부분들이 뽑아집니다

그 후에는 위로 들어올려서 내장 커버를 분리한 후

윈도우 조정 커넥터를 분리해 주면 내장 커버가 완전히 탈거되어서

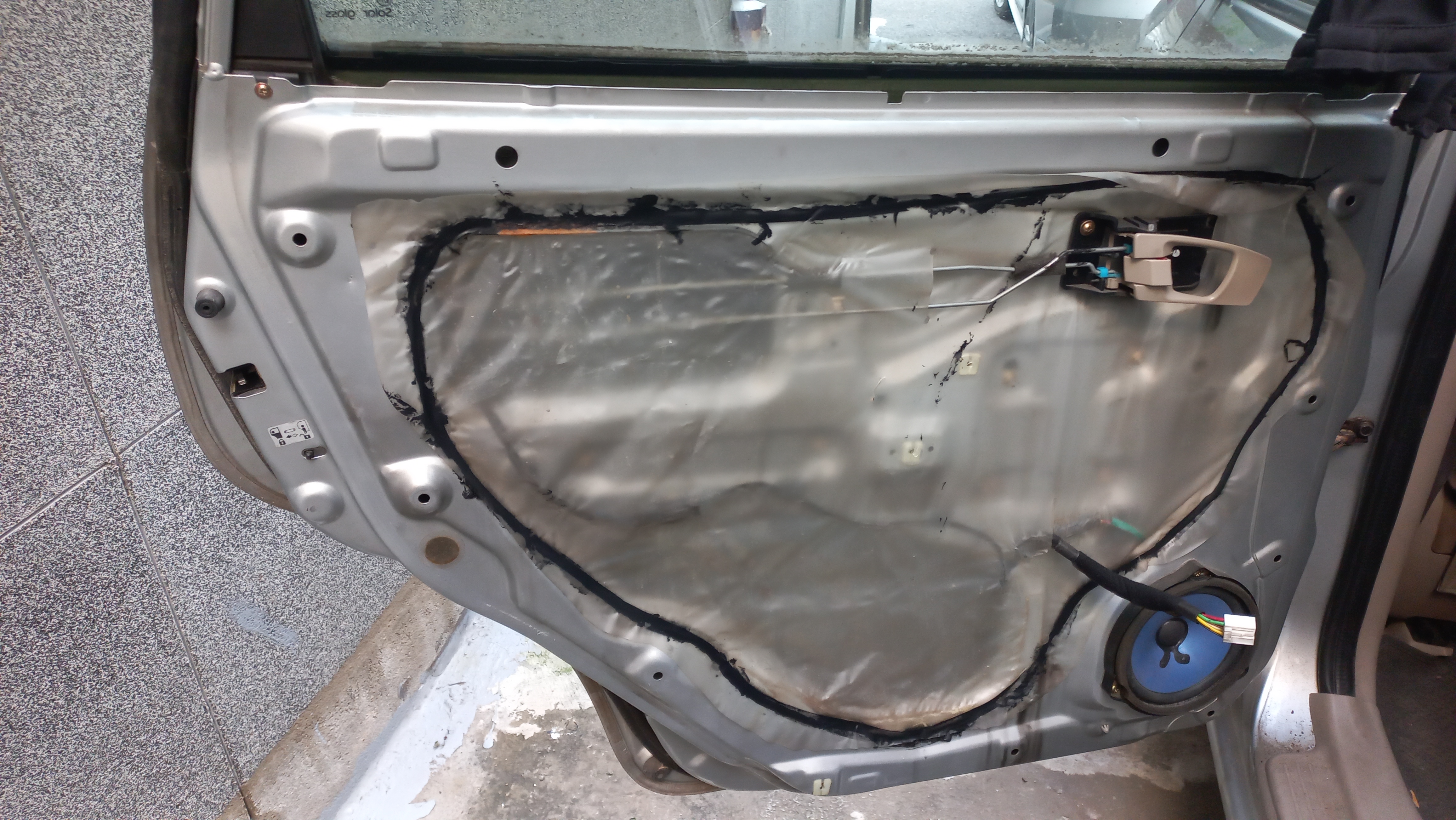

아래 사진과 같이 내부가 보입니다

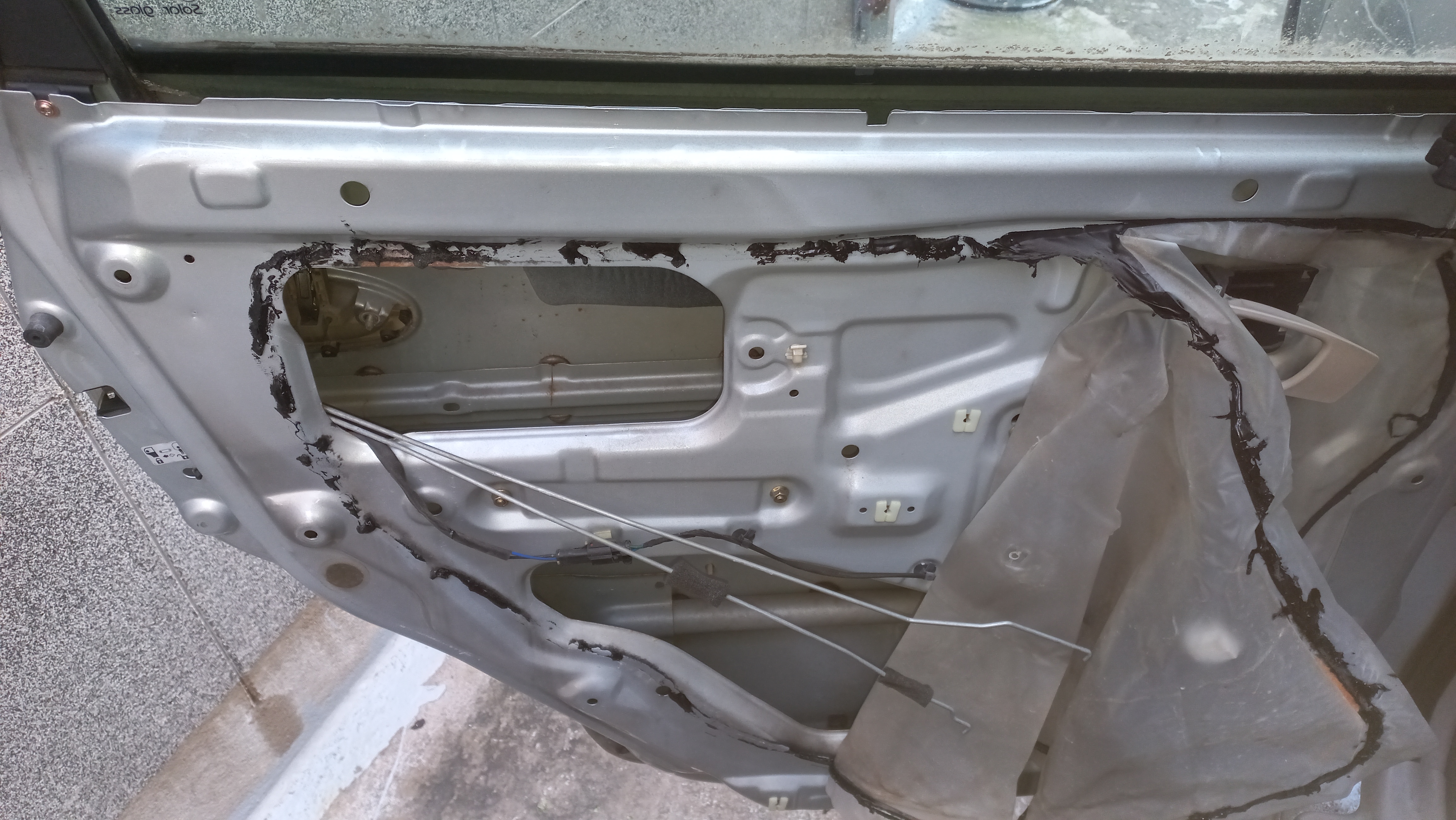

문을 덮고 있는 비닐을

아래 사진과 같이 힘으로 떼어 줍니다

도어 내부캐치에 연결된 철선은

외캐치의 고장부위를 보기 쉽게 내캐치에서 분리하였습니다

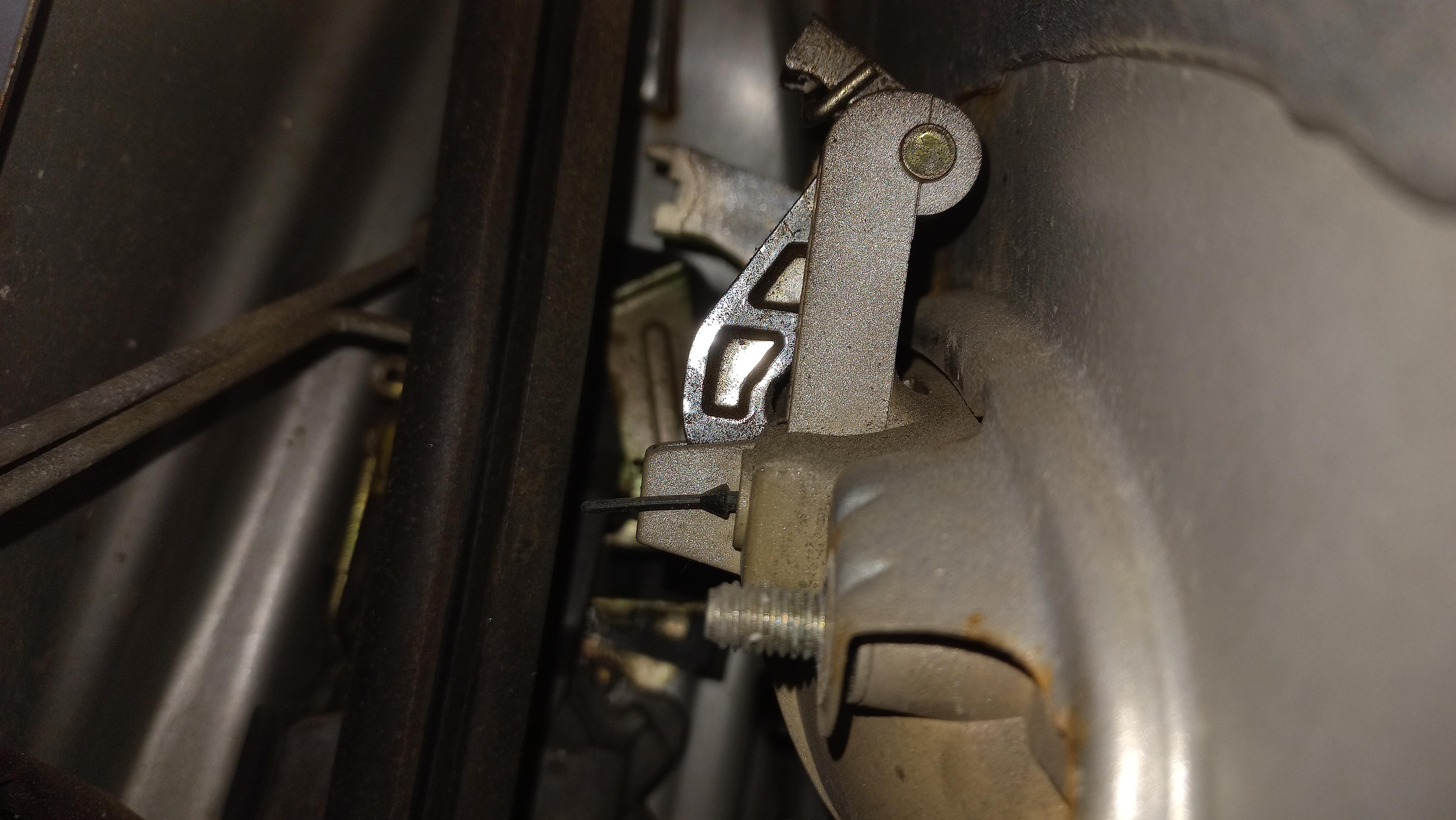

외캐치를 분리하기 위해서 사진을 찍어봅니다

아래 사진과 같이 너트 1개를 풀었고

안쪽에 너트 1개가 더 있는 듯 한데

어디에 있는지 보이지 않습니다



여러번 촬영을 시도한 끝에

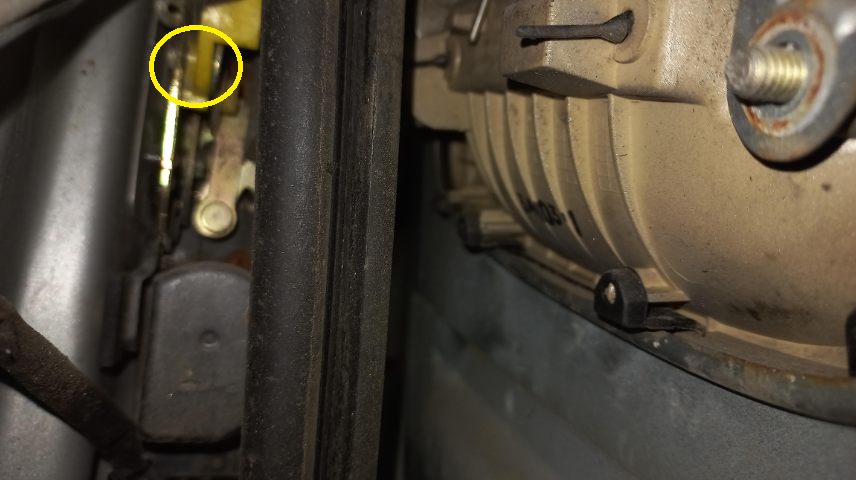

아래 사진의 노랑 원 부분에 너트같은 것이 하나 찍혔습니다



볼트를 풀어낼 방법을 뽐뿌의 아래 글에 문의하였습니다

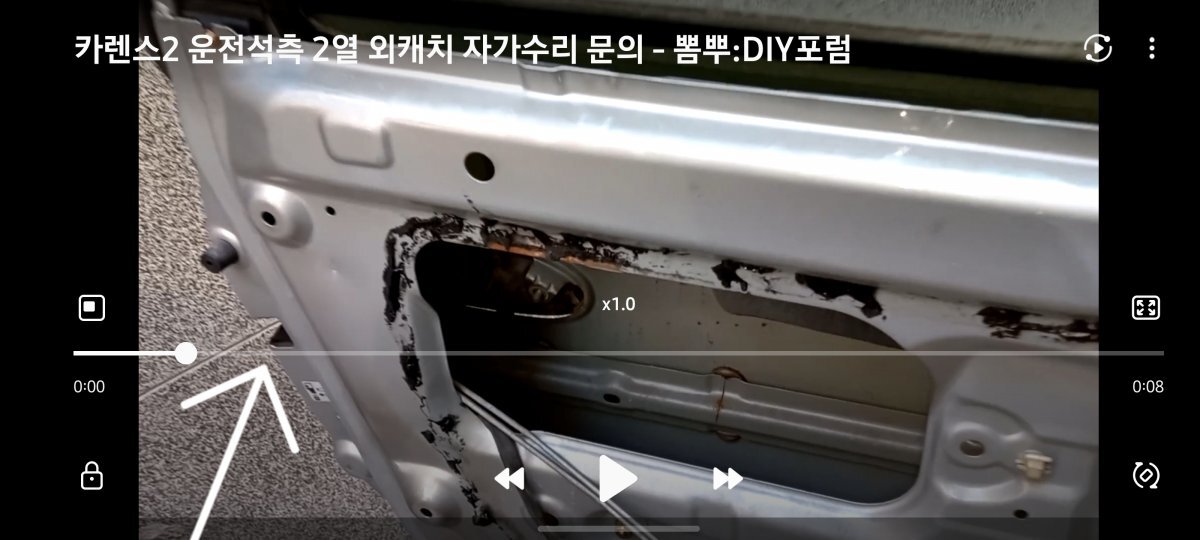

카렌스2 운전석측 2열 외캐치 자가수리 문의 - 수리완료~! - 뽐뿌:DIY포럼 (ppomppu.co.kr)

카렌스2 운전석측 2열 외캐치 자가수리 문의 - 수리완료~!

댓글로 아래와 같이 답변을 주셨습니다

도어락? 분해후 캐치분해 가능합니다.

1. 화살표부분 도어락? +자볼트 3개 분해

2. 그상태에서 도어락을 약간 밑으로 눌러 내린후

3. 틈으로보시면 캐치볼트 보입니다



도어락의 볼트 3개를 풀어서

도어락을 아래쪽로 밀어내니

아래 동영상과 같이 너트가 보입니다



외캐치를 분리해보니

외캐치에서 도어락을 누르는 플라스틱이 노후되어 부러졌습니다

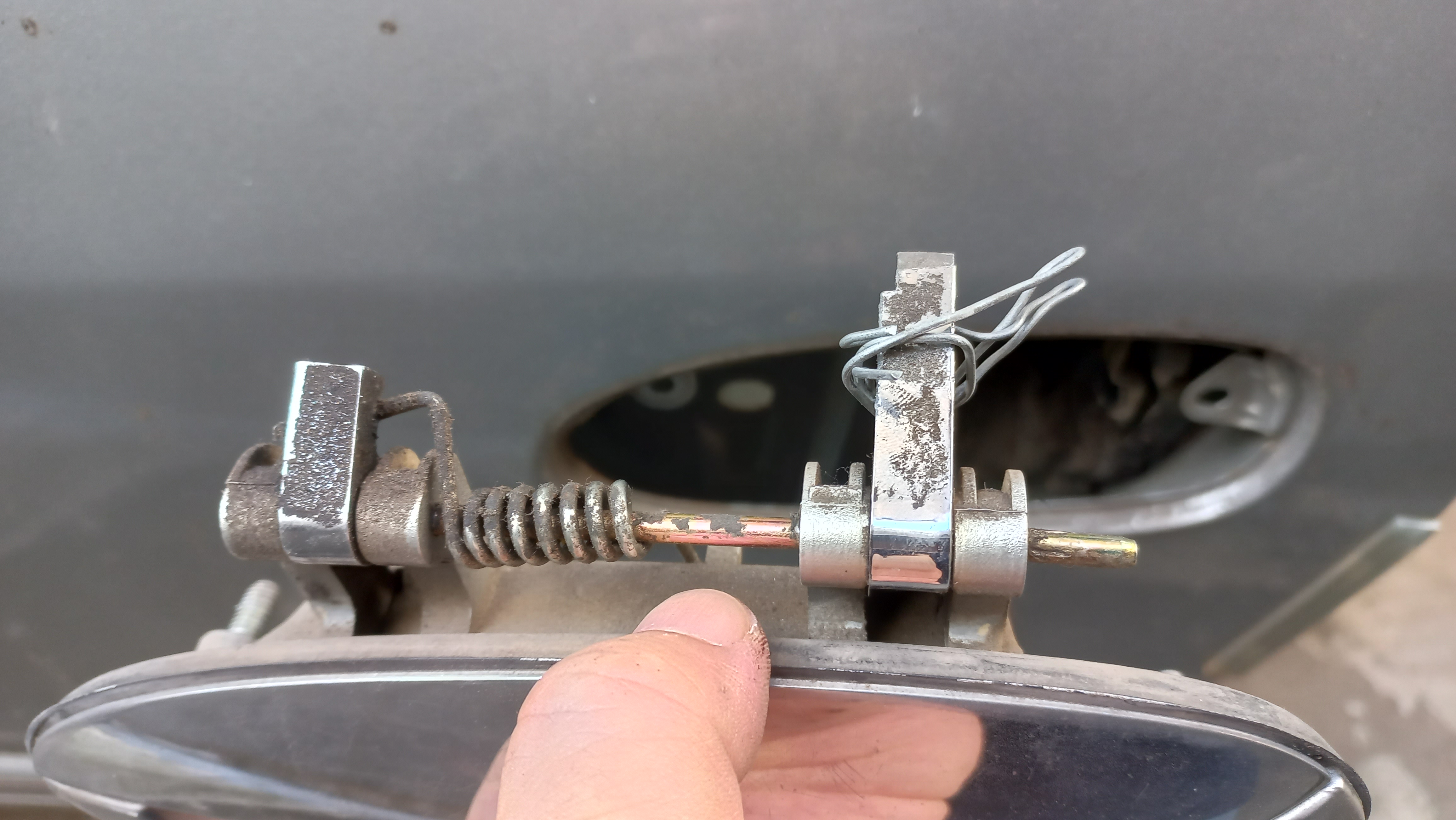

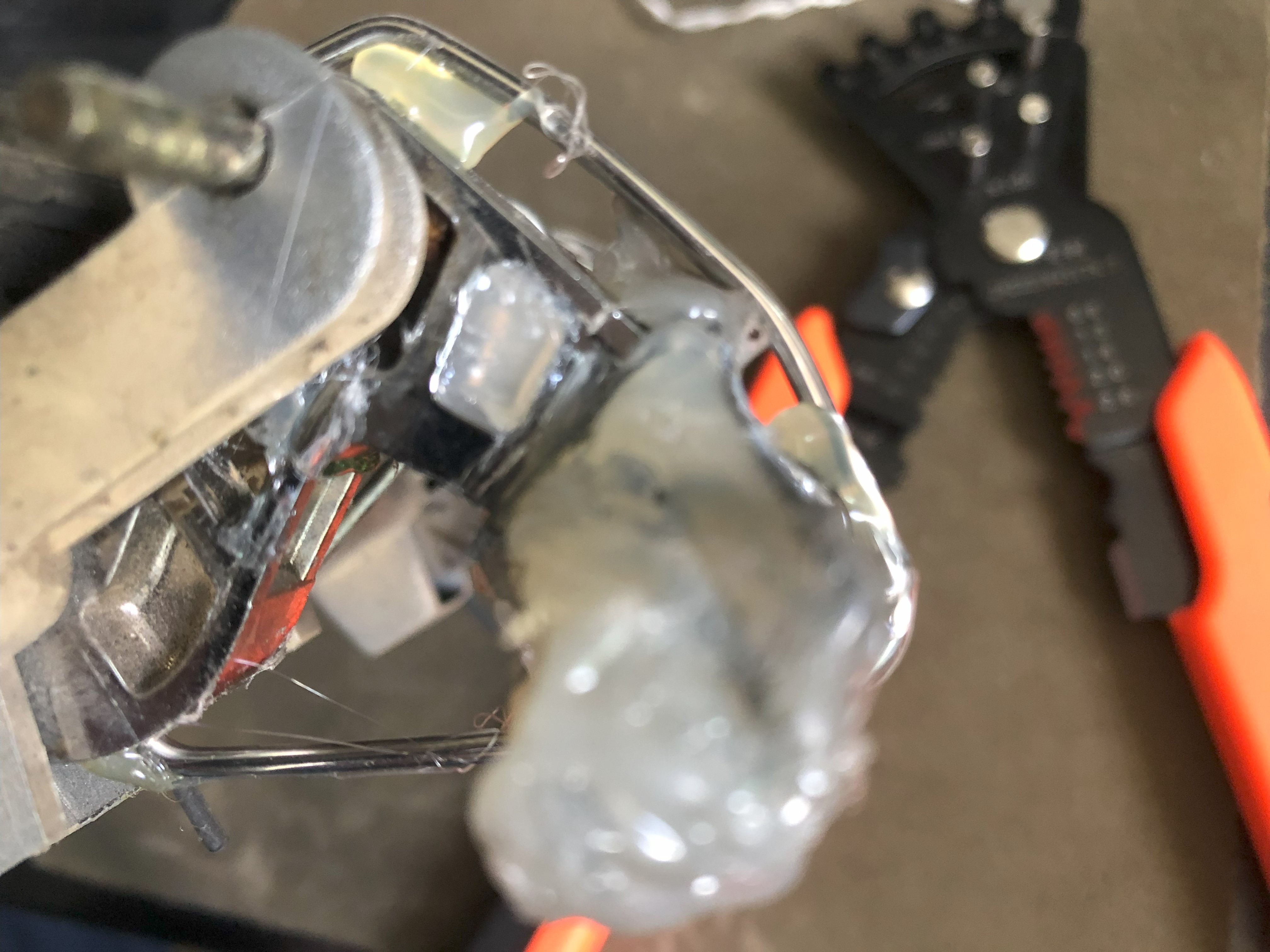

아래 사진과 같이 남아 있는 플라스틱에 철사를 사용해서

부러진 플라스틱부분을 대신할 수 있도록 형태를 잡아줍니다



글루건으로 철사를 고정해줍니다

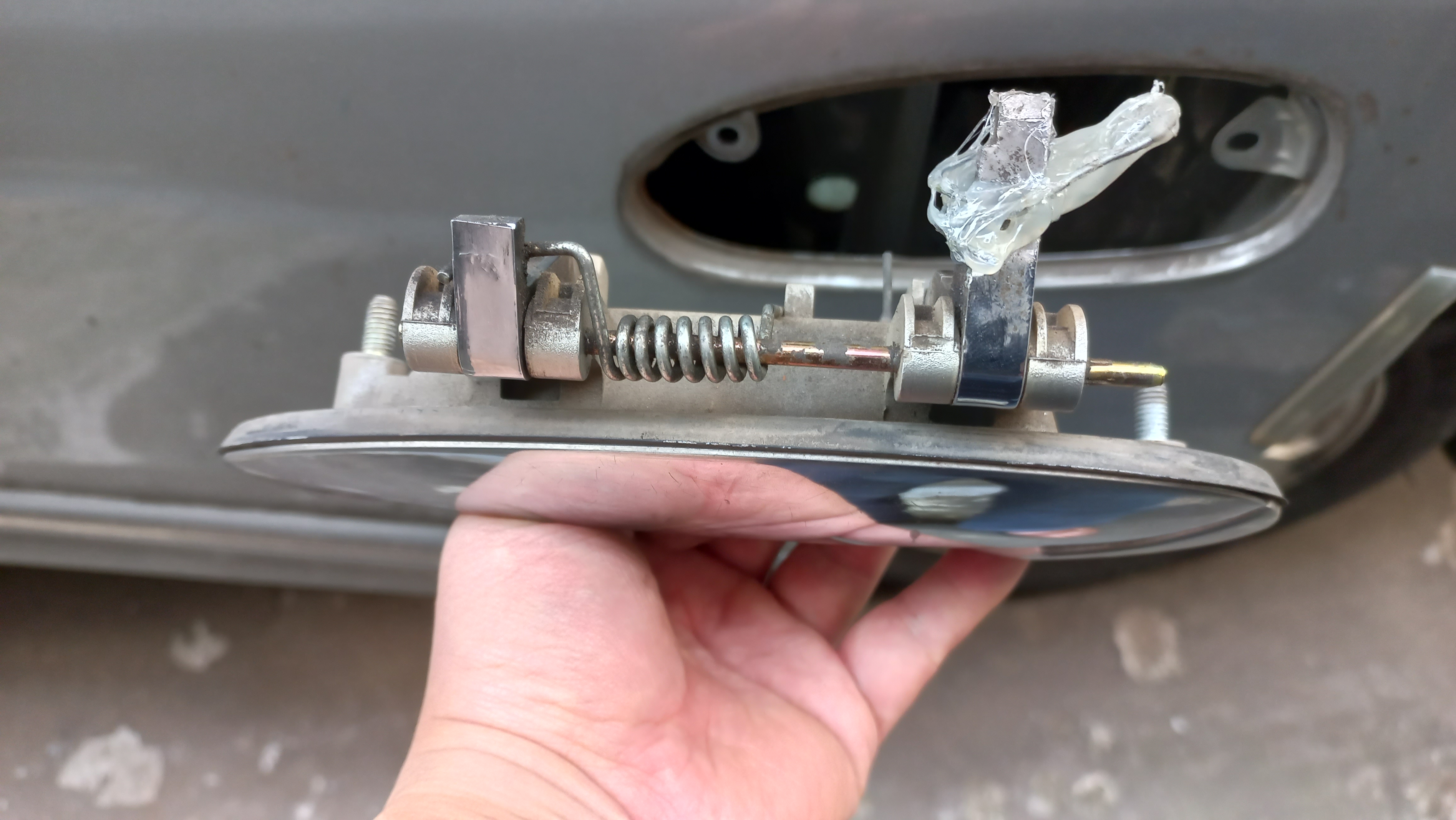

아래 사진과 같이 점차 보강하여 수리를 시도하였습니다

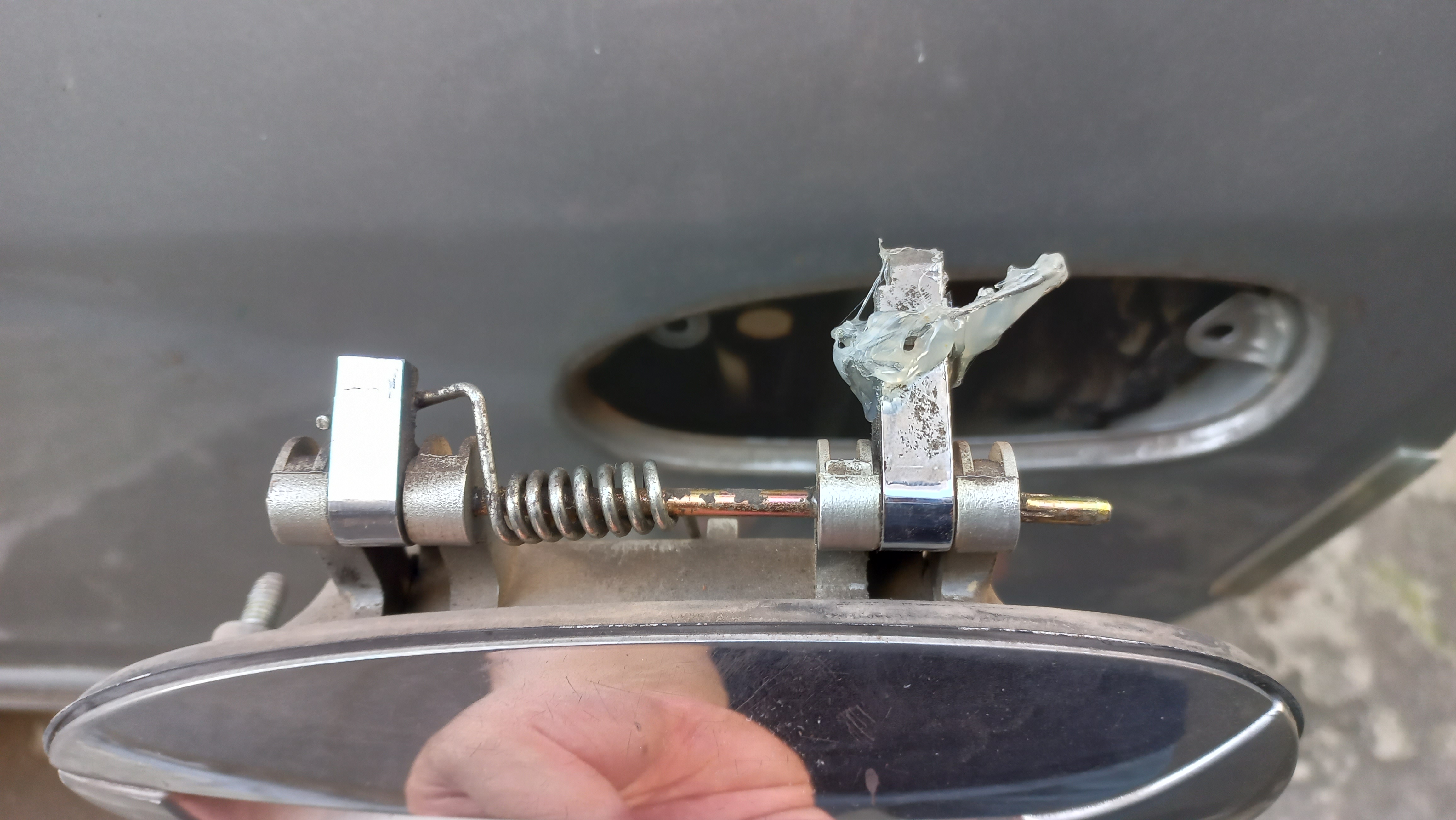

위 사진 상태에서

글루건을 사용해서 추가로 보강한 후에

조립하니 잘 동작합니다



한동안 잘 사용했는데

겨울이 오면서 다시 고장이 발생했습니다



오늘 다시 분해하여 살펴보니

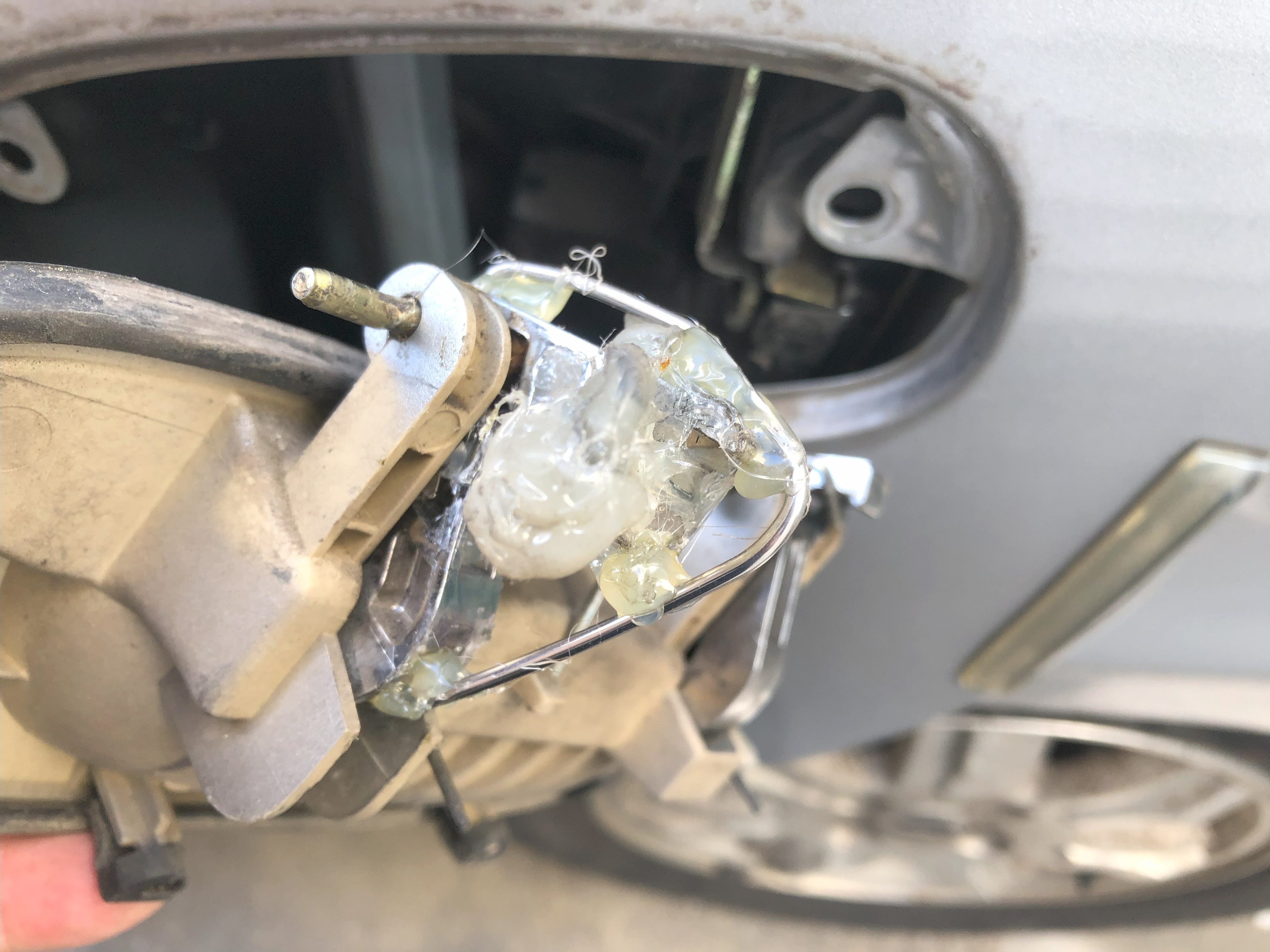

아래 동영상과 같이 수리한 부분은 멀쩡하고

다른 부분이 부러졌습니다



다시 고장이 발생하지 않도록 확실하게 보강할 방법이 필요합니다



전에 다른용도로 주문해 놓았던

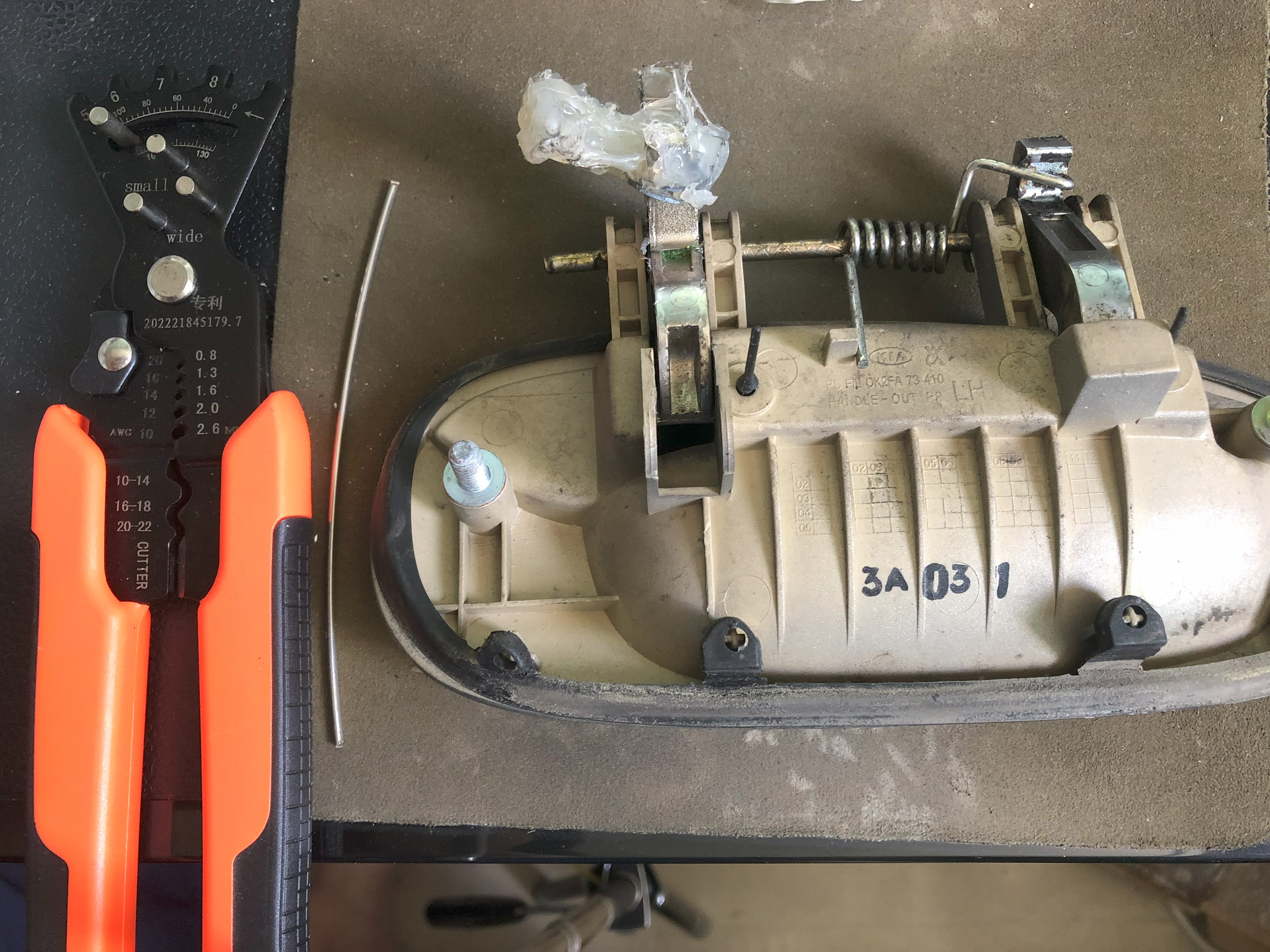

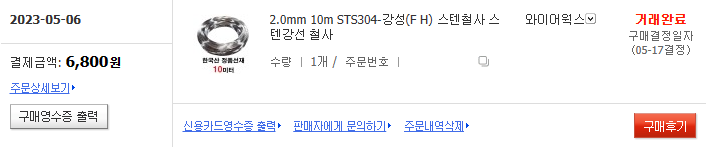

아래의 스텐철사 2.0mm 사용합니다

스텐강선  2.0mm 는 강도가 정말 좋아서

일반적인 공구로는 작업이 어렵습니다

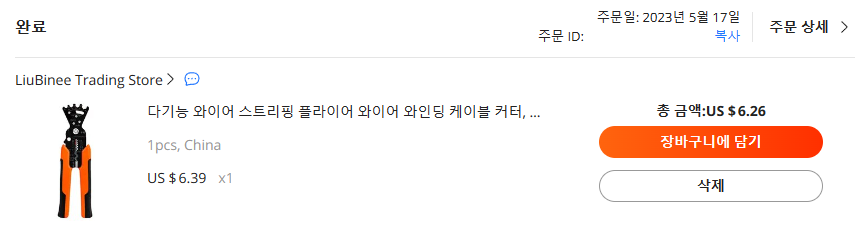

알리에서 아래의 공구를 구입하여 원활하게 작업을 진행하였습니다

필요하신 분은 아래 구입링크에서 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_DcH5AWT

https://www.aliexpress.com/item/1005004990736806.html?aff_fcid=4f4a3affb43a4036af2a5142c494f3e3-1696506756992-01354-_DcH5AWT&tt=CPS_NORMAL&aff_fsk=_DcH5AWT&aff_platform=shareComponent-detail&sk=_DcH5AWT&aff_trace_key=4f4a3affb43a4036af2a5142c494f3e3-1696506756992-01354-_DcH5AWT&terminal_id=827d7bbc3fec4a749032b762f47014b1&afSmartRedirect=y

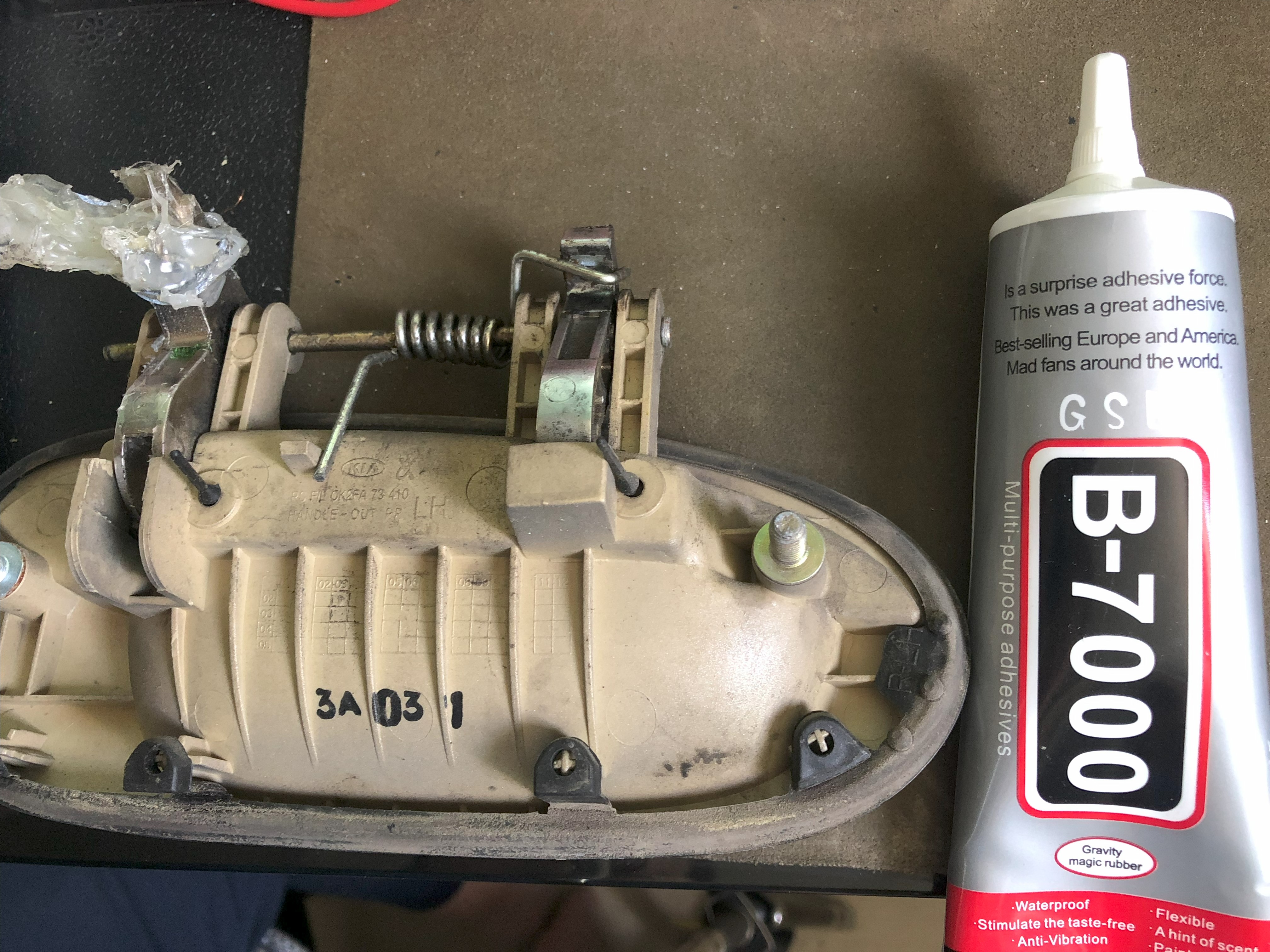

우선 갈라진 플라스틱을 B-7000 접착제로 붙여줍니다

휴대폰 제조시 케이스 부착에 많이 사용하는 B-7000 접착제는

굳는데 1시간 ~ 하루정도는 필요하지만

강하게 접착하는데는 좋은 접착제입니다

구입링크 : https://s.click.aliexpress.com/e/_AWnEt7

https://www.aliexpress.com/item/1005001972491371.html?aff_fcid=62de941ffa964a0494e10e0a993dc489-1696743251114-05026-_AWnEt7&tt=CPS_NORMAL&aff_fsk=_AWnEt7&aff_platform=shareComponent-detail&sk=_AWnEt7&aff_trace_key=62de941ffa964a0494e10e0a993dc489-1696743251114-05026-_AWnEt7&terminal_id=42ea0f5fc344469a9144c149d9d6911f&afSmartRedirect=y



고장부위를 보강할 2.0mm 스텐강선을 적당한 길이로 잘랐습니다



와이어 와인딩 도구를 사용하여

모양을 잡아주고 위치를 잡아보니

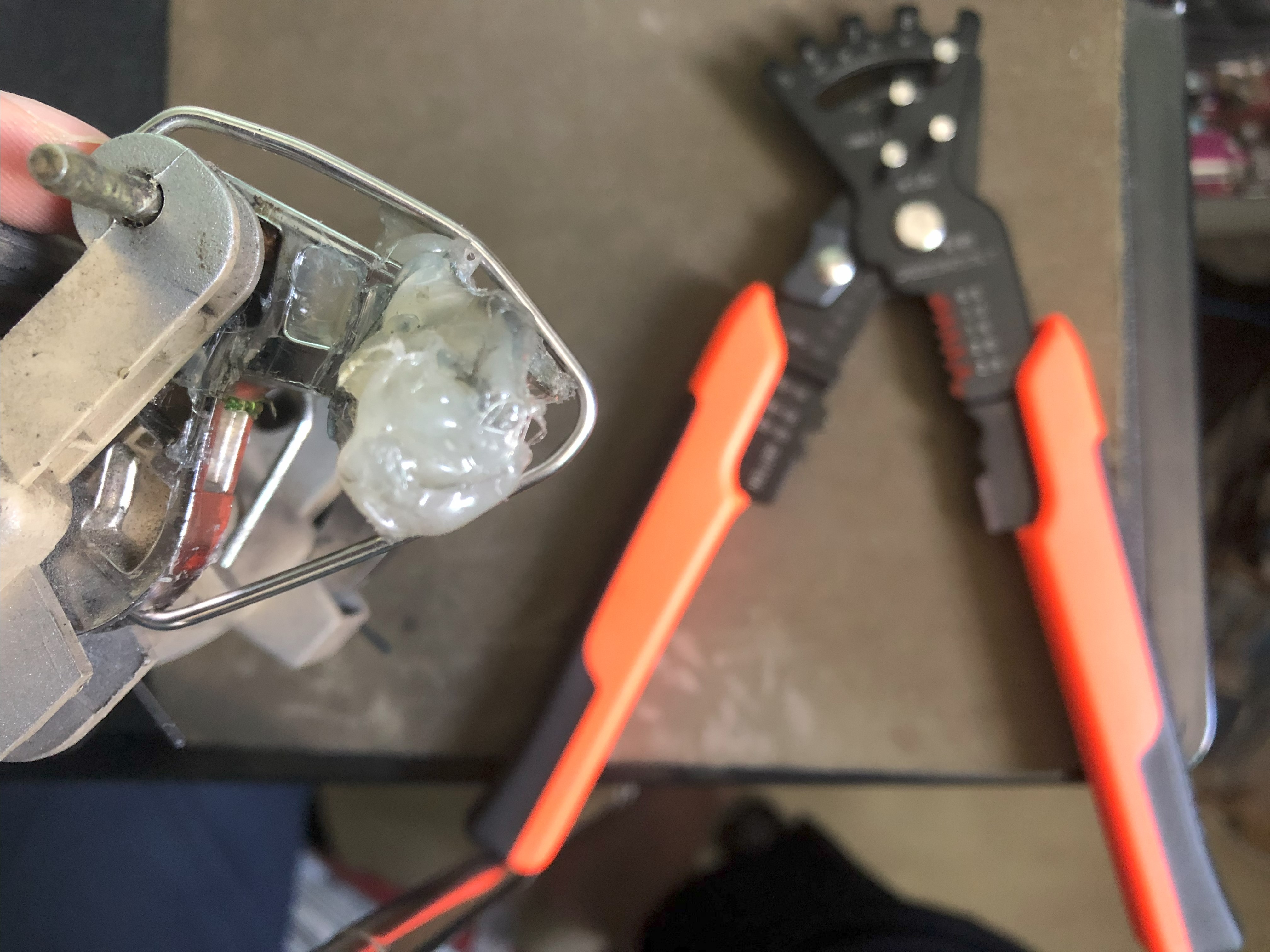

아래 사진과 같이 잘 맞습니다



아래 사진과 같이 글루건으로 살짝 부착하였습니다

차량에 가서 간섭이 없는지 살펴보니

간섭이 발생하지 않습니다



아래 사진과 같이 글루건을 추가로 사용하여

튼튼하게 고정하였습니다



조립 후 동작은 아래 동영상에서 확인하세요



오늘은 자동차 문이 열리지 않는 경우에

외캐치 부품을 보강하여 수리하는 방법을 공유해 드렸습니다
