소음발생 벽시계 무소음 무브먼트 교체(DIY)

아래 글에서 벽시계 수리한 내용을 공유해 드렸습니다



고장 벽시계 무소음 무브먼트 1.35$에 직접수리(DIY)

고장 벽시계 무소음 무브먼트 1.35$에 직접수리(DIY)



오늘은 소리가 발생하는 벽시계를

무소음 무브먼트를 사용하여

조용한 벽시계로 만든 내용을 공유해 드립니다

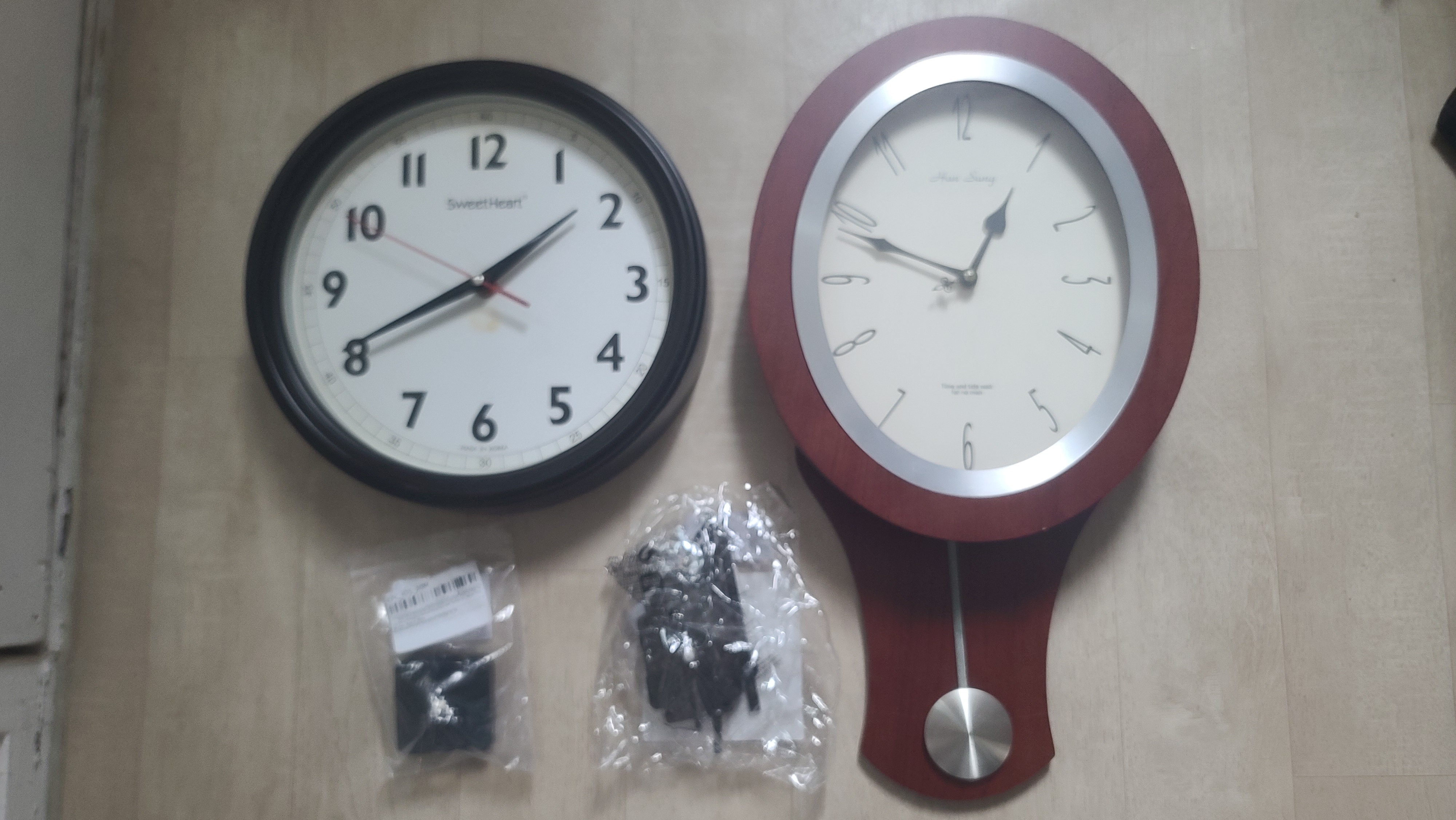

아래 사진은 집의 벽시계 중 손질이 필요한 시계들 입니다

오늘은 환자는 왼쪽의 시계입니다

위 사진의 하단에는 새로 구입한 각각의 시계에 적합한 무브먼트(시계를 움직이는 핵심 부품)가 놓여 있습니다



이 시계는 예전에 고장이 발생해서

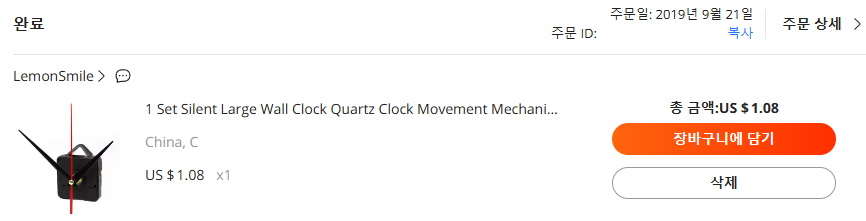

2019년에 아래 스크린샷의 무소음 무브먼트를 구입해서 고쳤던 시계입니다



이제는 무브먼트가 노후화 되었는지 소음이 발생합니다



새로 교체할 무브먼트는 아래 스크린샷과 같이

1.57$에 구입하였습니다



무소음 무브먼트가 필요하신분은 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oCws4Ex

Wall Clock Mechanism Silent Quartz Movement Machine Wall Hands Silent Sweeping Second Movement with Pointer DIY, Repair Tools -



2019년에 무브먼트를 교체하면서 유리를 깨먹었던지라

유리가 없어서 수리가 조금 수월합니다

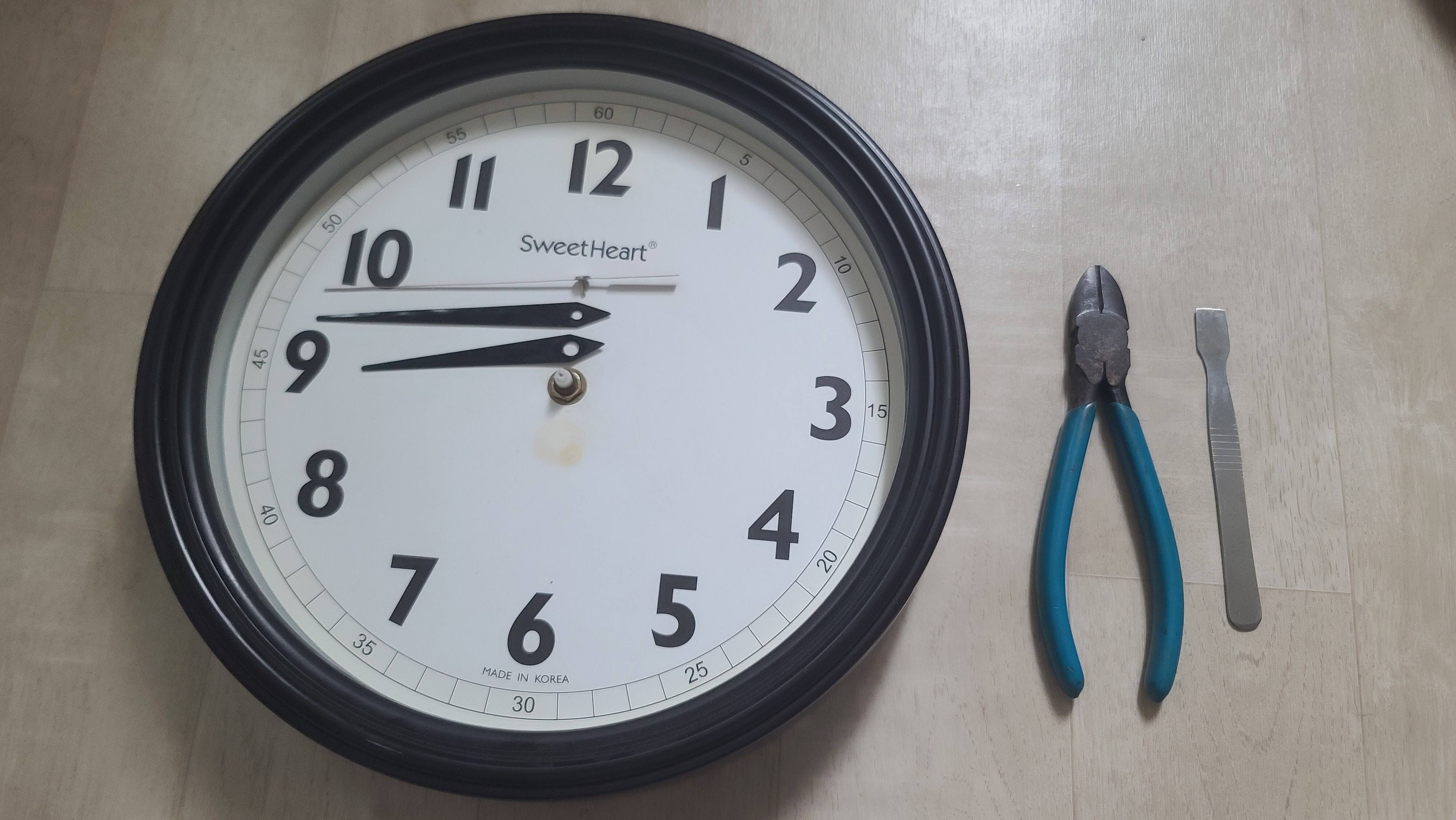

아래 사진과 같이 우선 바늘을 뽑아줍니다

시계 바늘은 생각보다 연약한 금속 재질로 되어 있으므로

고정 축에서 빠지기 쉽도록 좌우로 흔들면서 뽑아주세요



저는 위 사진 오른쪽의 니퍼와 BGA 스크래퍼를 사용하여 분리하였습니다



저렴한 BGA 스크래퍼를 구입해 놓으면

일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도 커버에 흡집이 발생하지 않게 분리할 수 있습니다

아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

5Pcs Metal Spudger Crowbar Stainless Steel Scraper Disassemble Crowbar Phone LCD Repair Tools DIY Electronic Repair Tool - AliEx



다음으로 가운데 축을 시계 몸체에 고정한 육각볼트를 풀어주면

무브먼트가 분리됩니다

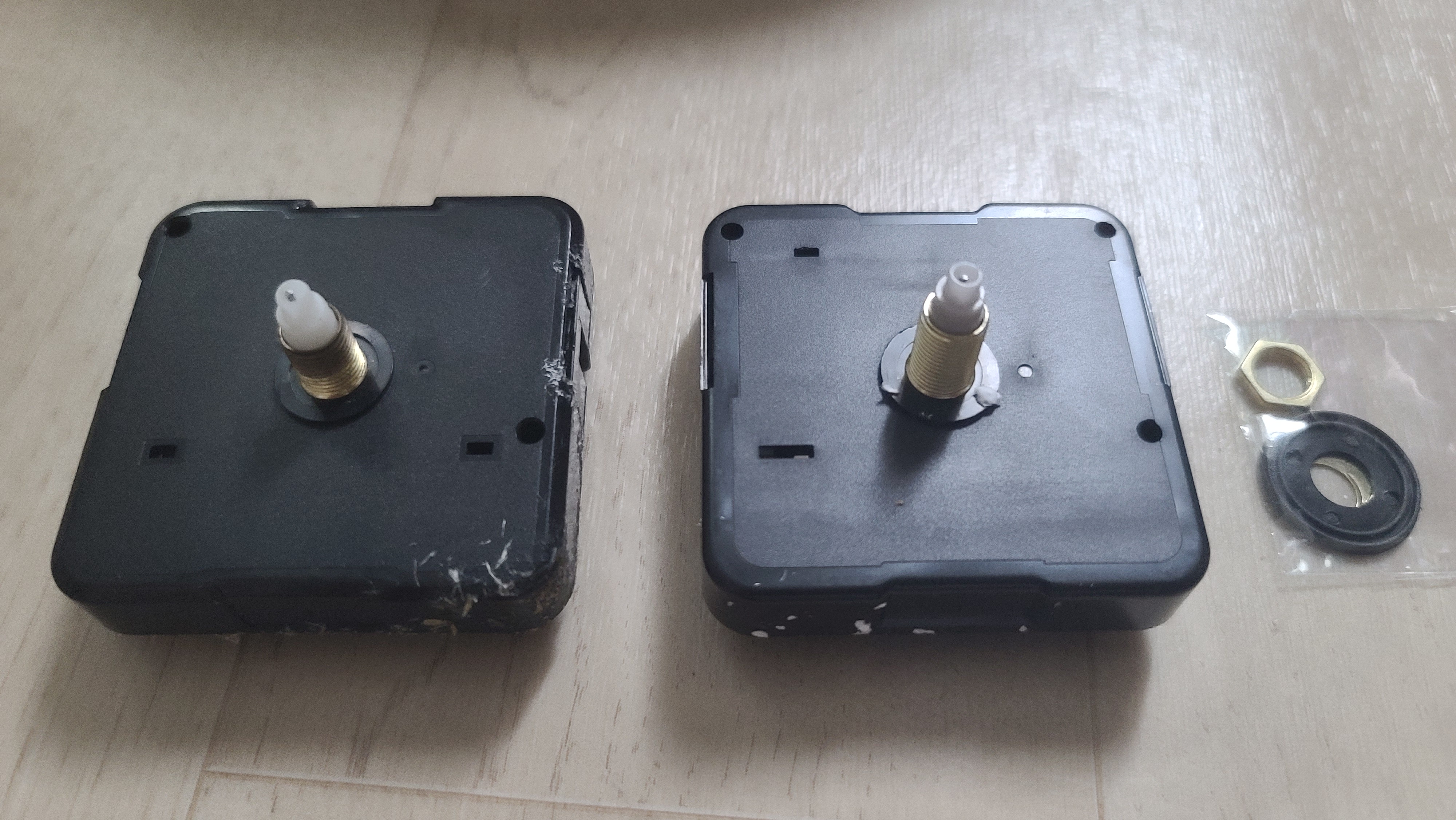

아래 사진에서

왼쪽의 기존 무브먼트와 비교하니 오른쪽의 새 무브먼트 가운데 축 높이가 약간 높네요

하지만 유리가 없어서 특별히 간섭이 생기거나 하지는 않으니 문제는 없겠습니다

좀 더 높이가 비슷한 제품으로 주문하고 싶으시다면

주문하기 전에 고장난 벽시계를 분리해서 무브먼트 가운데 축의 높이를 알고

주문하면 높이 오차를 줄일 수 있습니다



새 무브먼트를 조립할 때 주의할 사항은

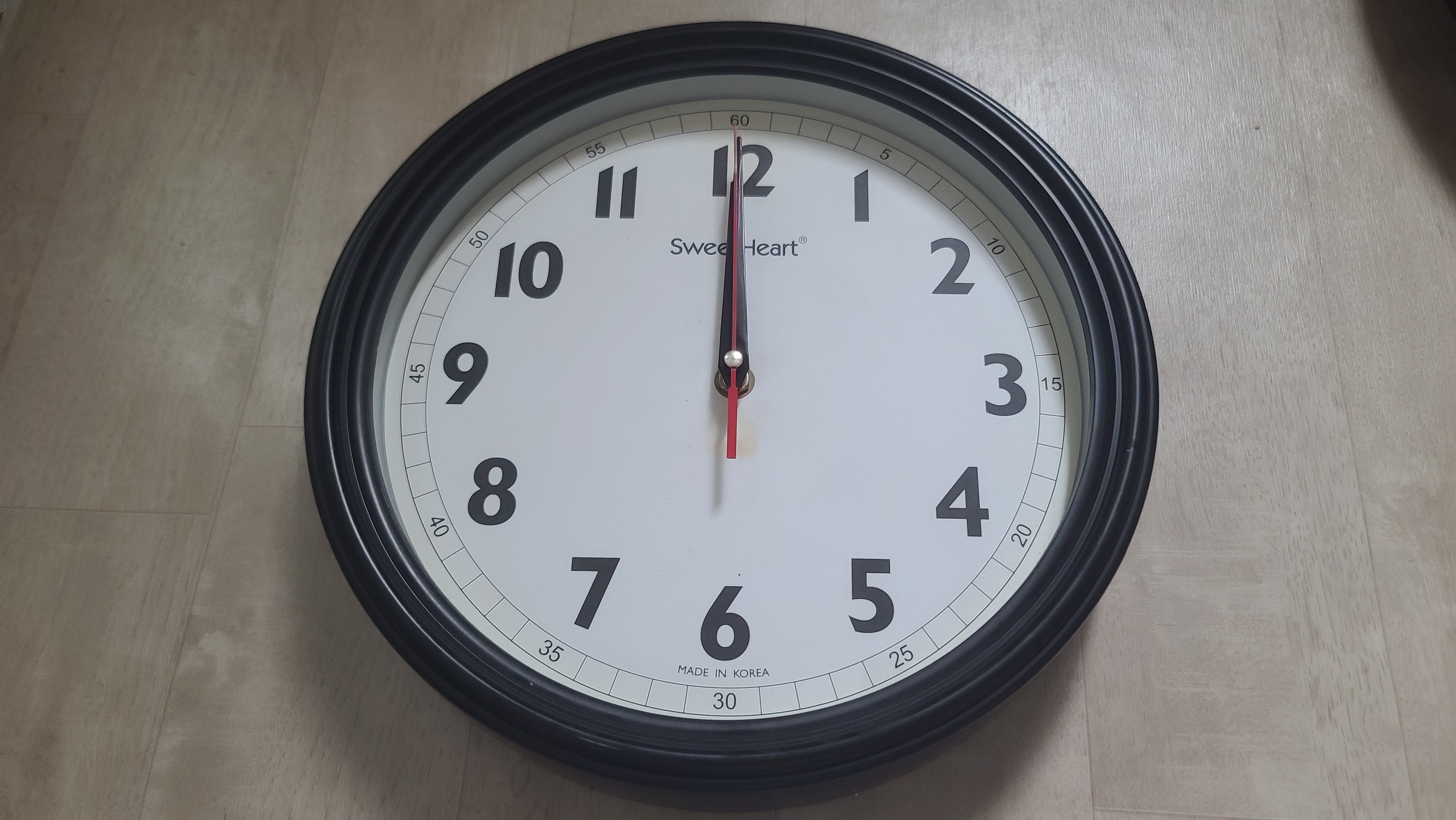

아래 사진과 같이 시계바늘을 12시 00분 00초에 맞춰서 끼워야 한다는 점입니다



시계를 현재 시간으로 조정했을때

시바늘과 분바늘의 위치가 맞는 위치에 나오게 하기 위함입니다



이제 건전지를 넣고 시험동작을 해 봅니다

아래 동영상과 같이 가까이에서 촬영을 해보지만

시계가 움직이는 소리는 들리지 않습니다



귀를 가까이 데고 들어보면

무소음 시계 특유의 조용한 움직임 소리가 아주 쬐금 들립니다



오늘은 소리가 발생하는 벽시계를

무소음 무브먼트를 사용하여

조용한 벽시계로 만든 내용을 공유해 드렸습니다
