오늘은 20년 넘게 사용한 시계추가 달린 벽시계의

무브먼트를 교체하여 시간이 안 맞는 고장을

수리한 내용을 공유해 드립니다

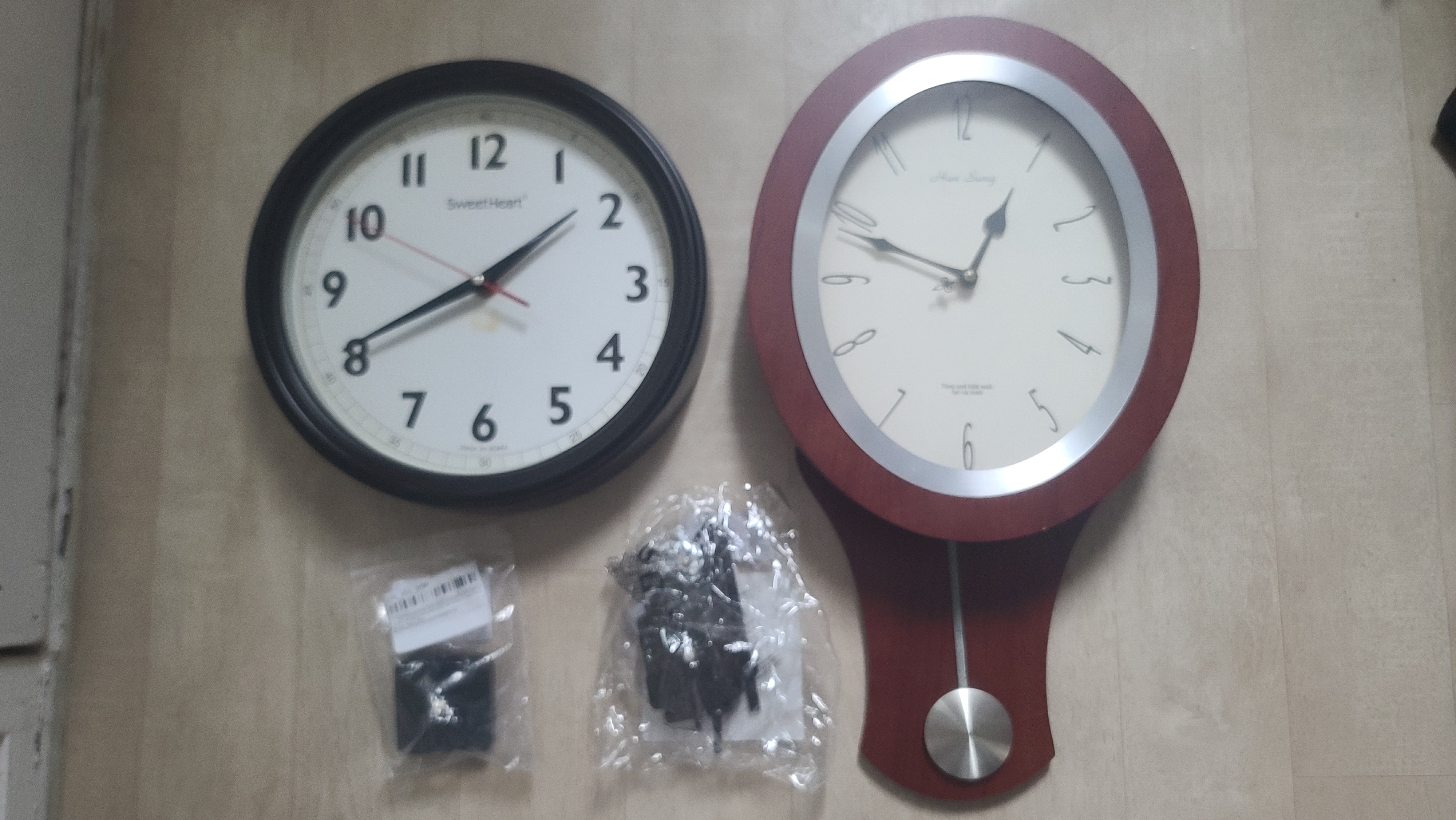

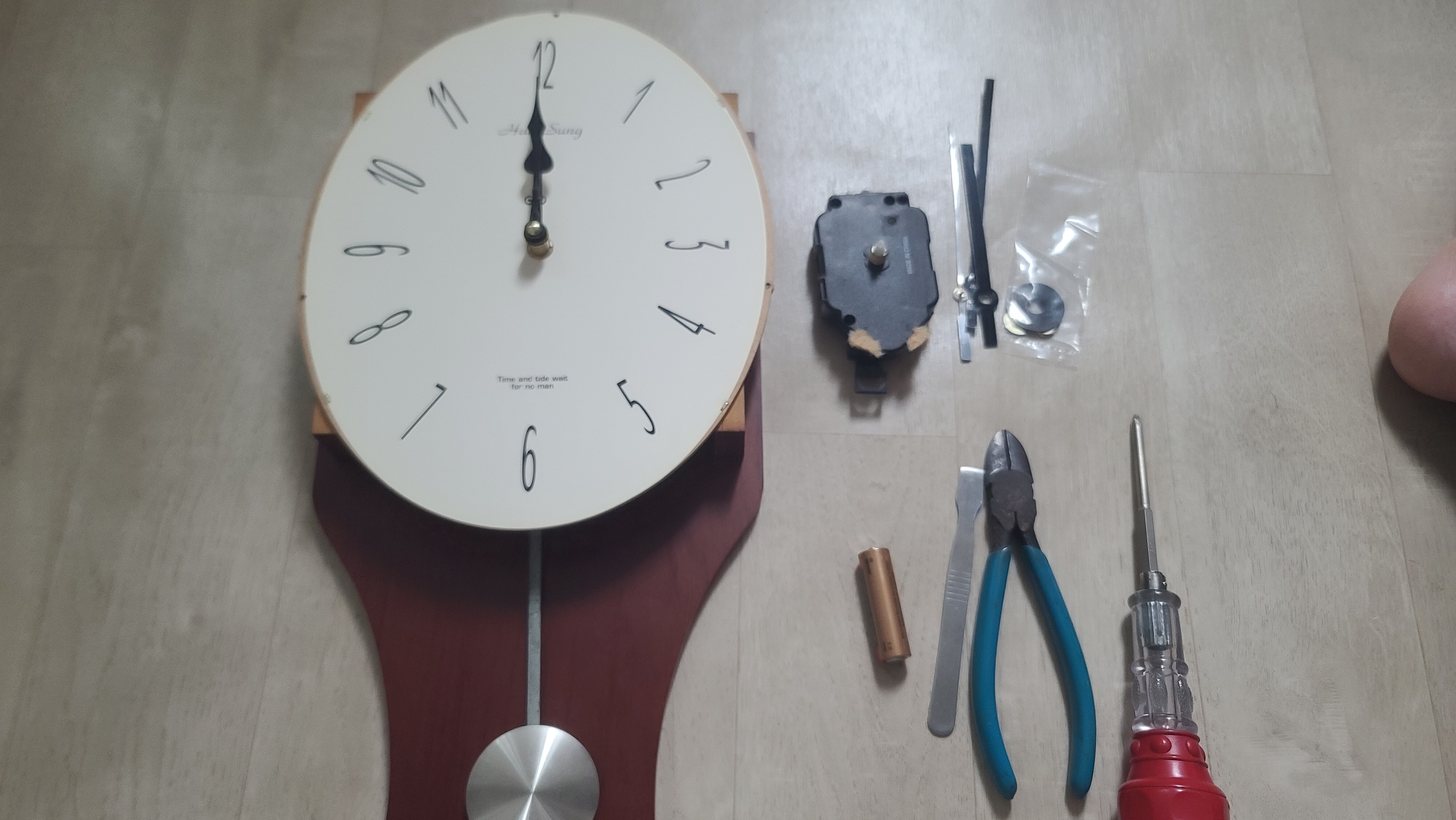

오늘의 환자는 아래사진의 벽시계 2개 중에

시계추가 달린 오른쪽 벽시계입니다



위 사진의 아래 중앙에 추가 달린 벽시계에 맞는

새 무브먼트가 놓여 있습니다



알리에서 무브먼트를 찾기에 조금 어려움이 있었습니다

일반적인 검색 방법으로는 찾아지지 않아서

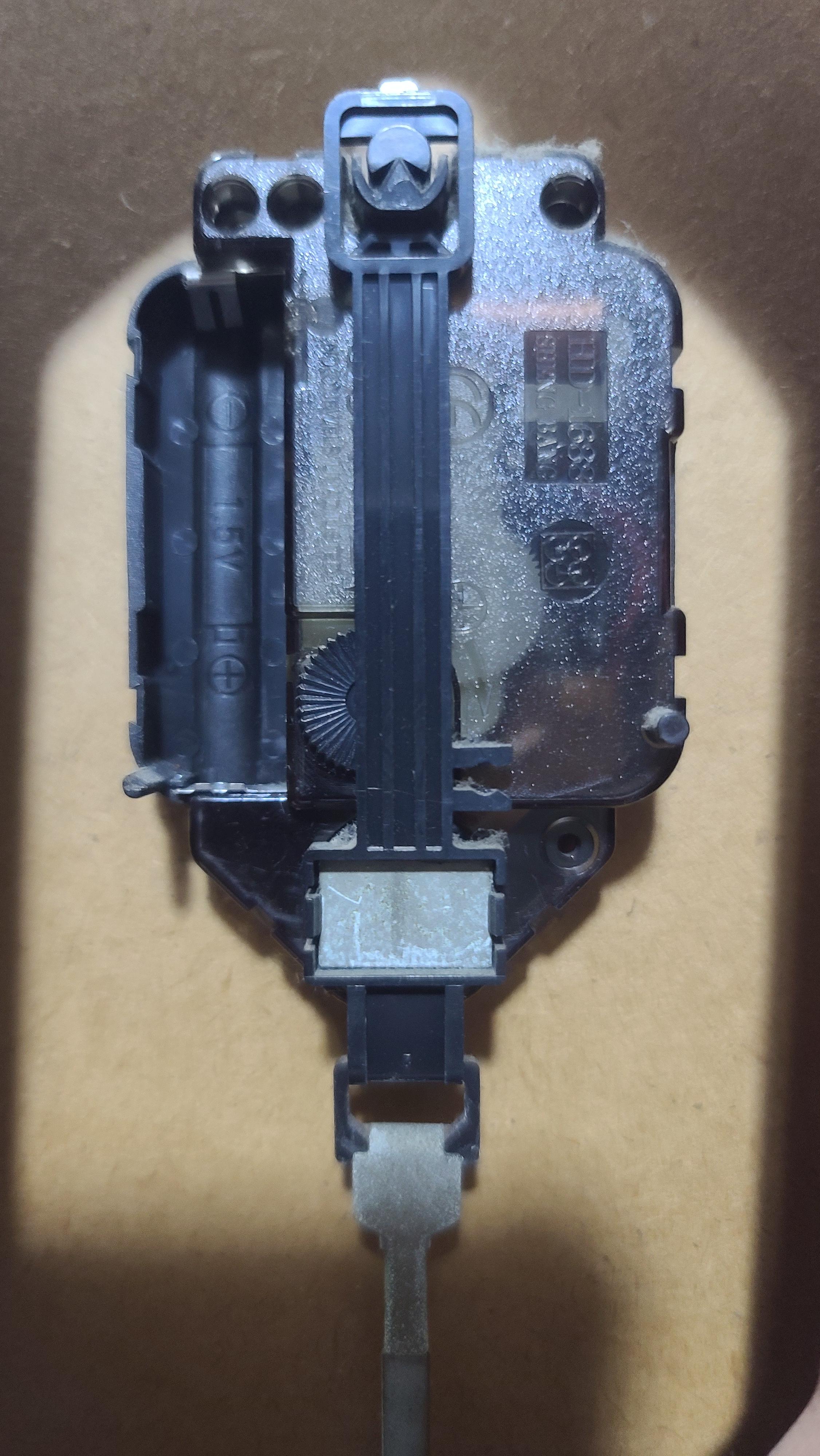

아래와 같이 무브먼트 사진을 잘 찍은 후

스마트폰 알리익스프레스 앱에서 사진 검색을 이용하니

바로 찾아져서 구입하였습니다

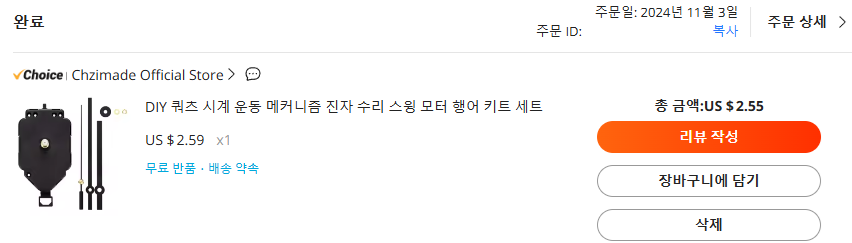

구입금액은 아래 스크린샷과 같이 2.55$입니다



추시계 무브먼트가 필요하신 분은 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oprEYyH

DIY Quartz Clocks Movement Mechanism Pendulum Repair Swing Motor Hanger Kit Set - AliExpress 15



알리익스프레스 앱에서 사진으로 검색하는 방법은

아래 글을 참고하세요

알리익스프레스 사진으로 편한 검색, 저렴한 구입

알리익스프레스 사진으로 편한 검색, 저렴한 구입



분해를 위해

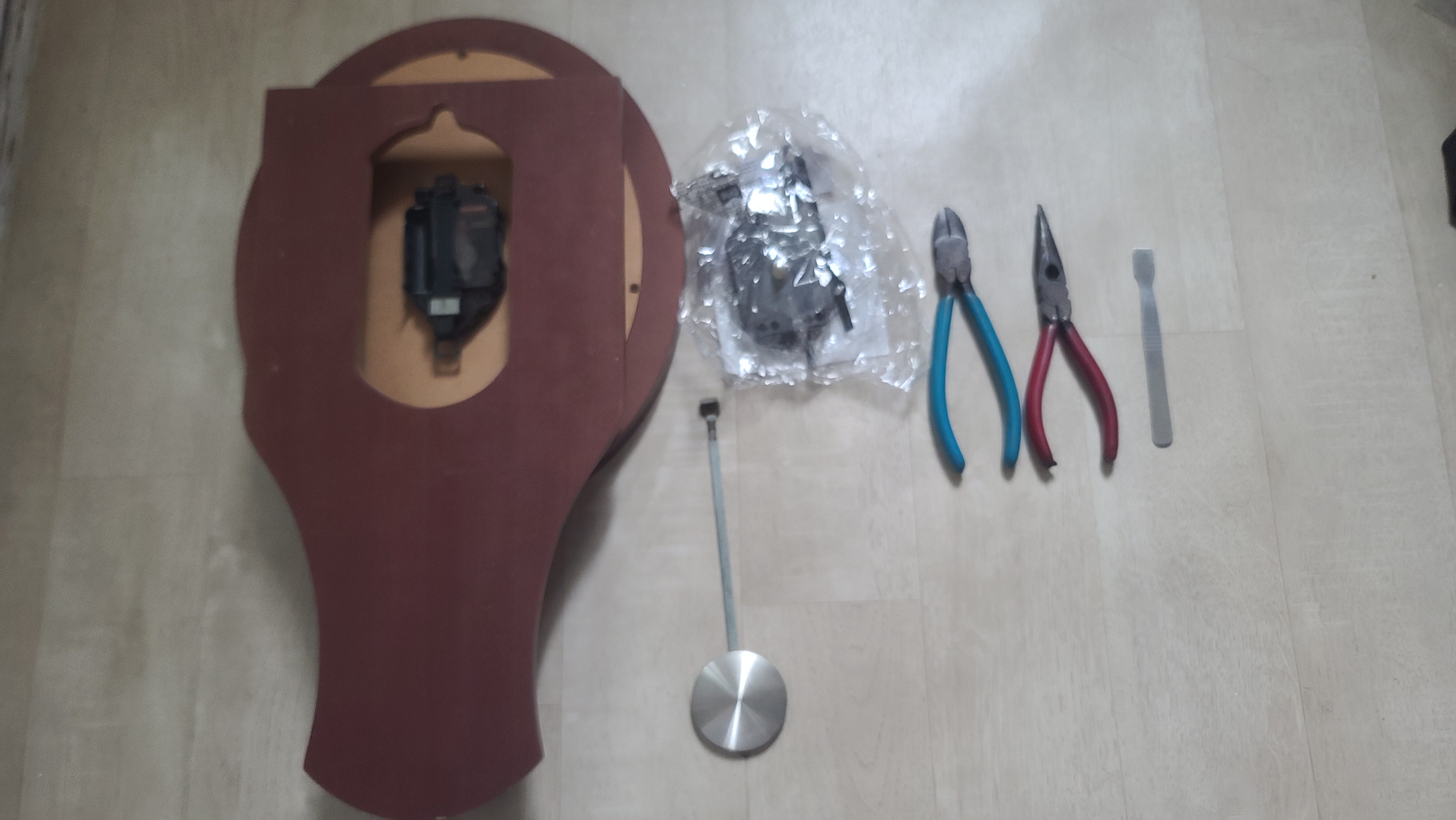

아래 사진과 같이 시계를 뒤집어 놓습니다

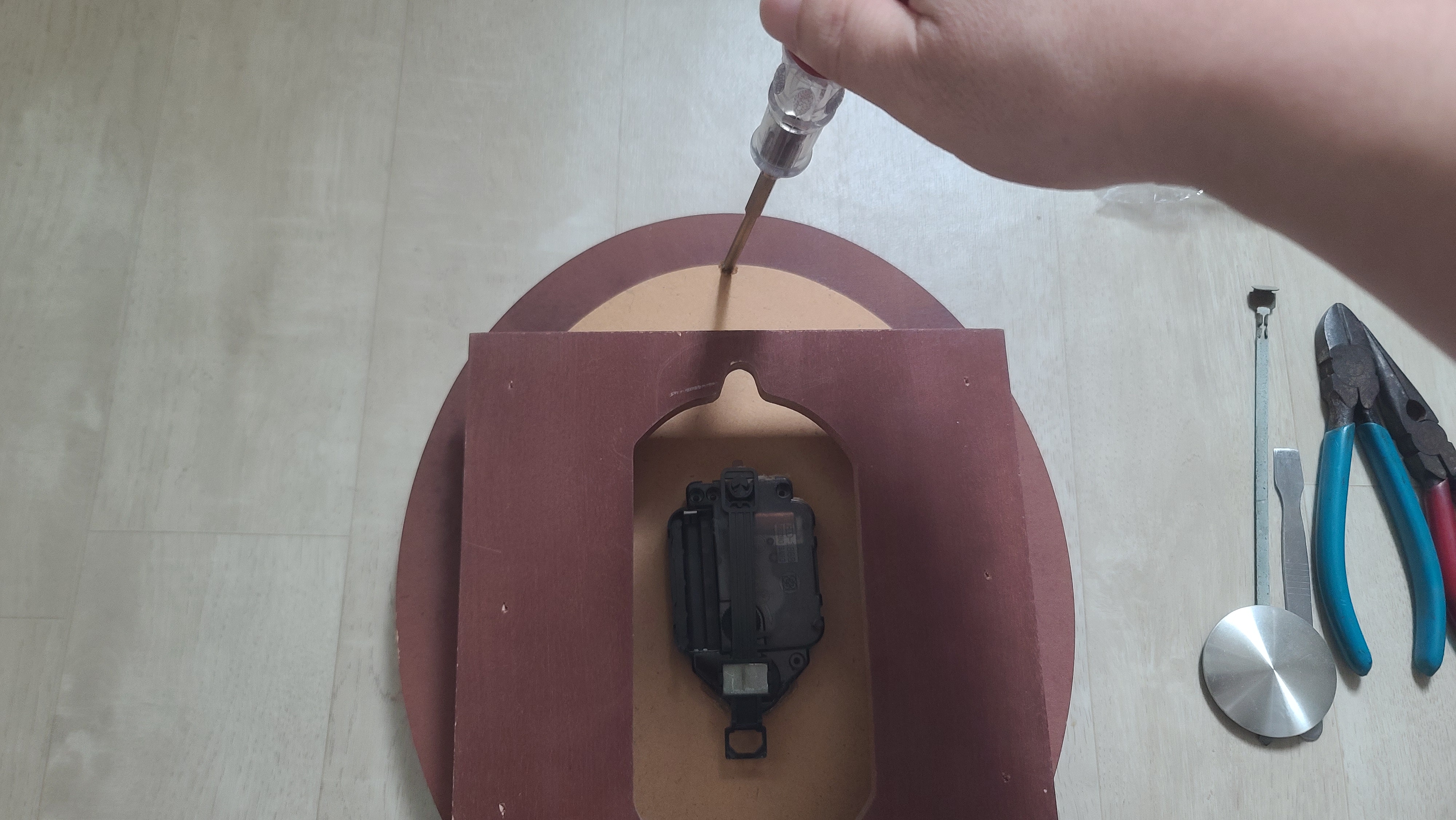

아래 사진과 같이 뒷면의 나사 3개를 풀어줍니다

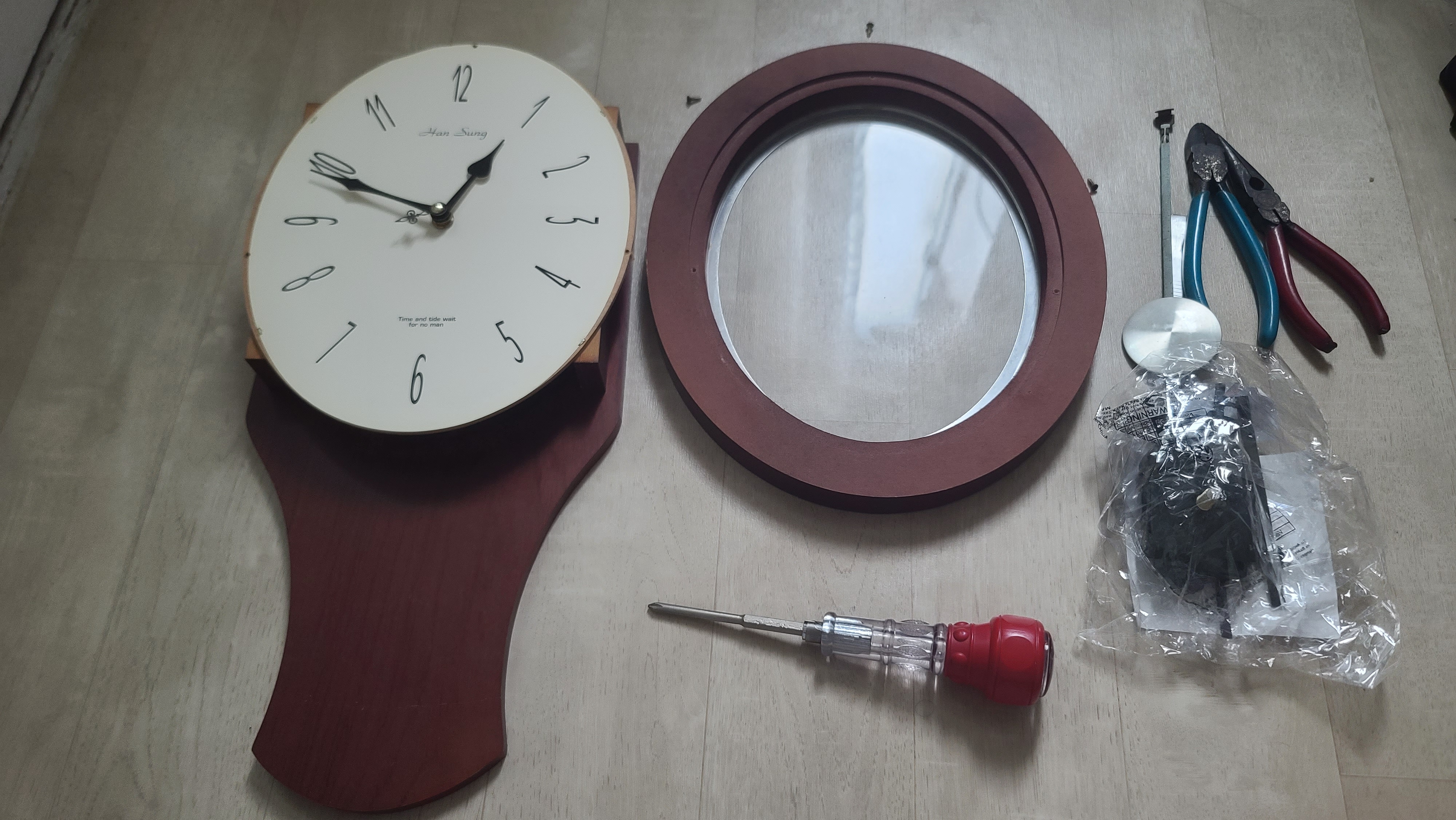

아래 사진과 같이 유리가 고정된 틀이 분리됩니다



니퍼와 BGA 스크래퍼를 사용하여

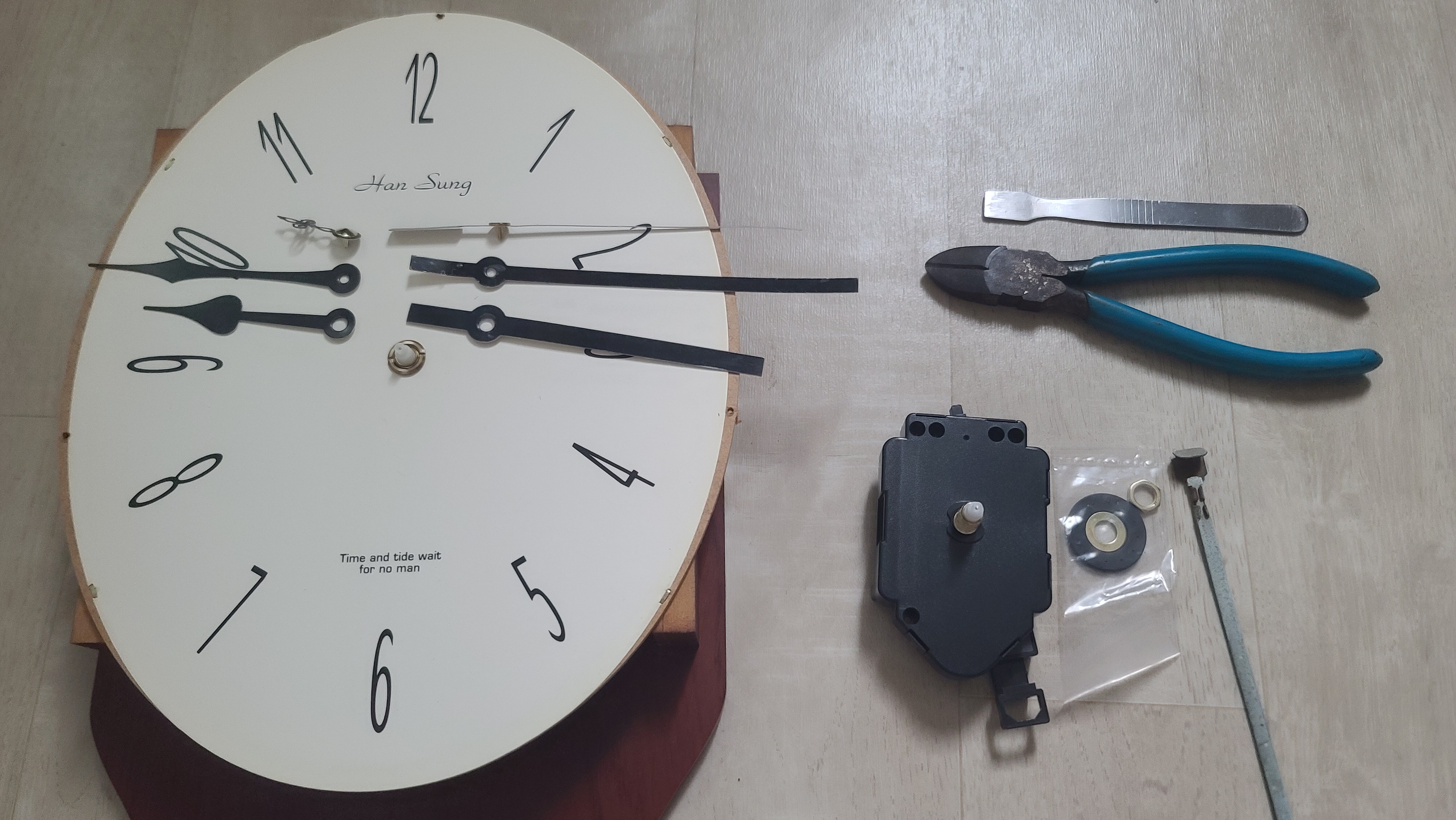

아래 사진과 같이 바늘을 앞으로 당겨 뽑아서 왼쪽에 놓았습니다

저렴한 BGA 스크래퍼를 구입해 놓으면

일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도 커버에 흡집이 발생하지 않게 분리할 수 있습니다

아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

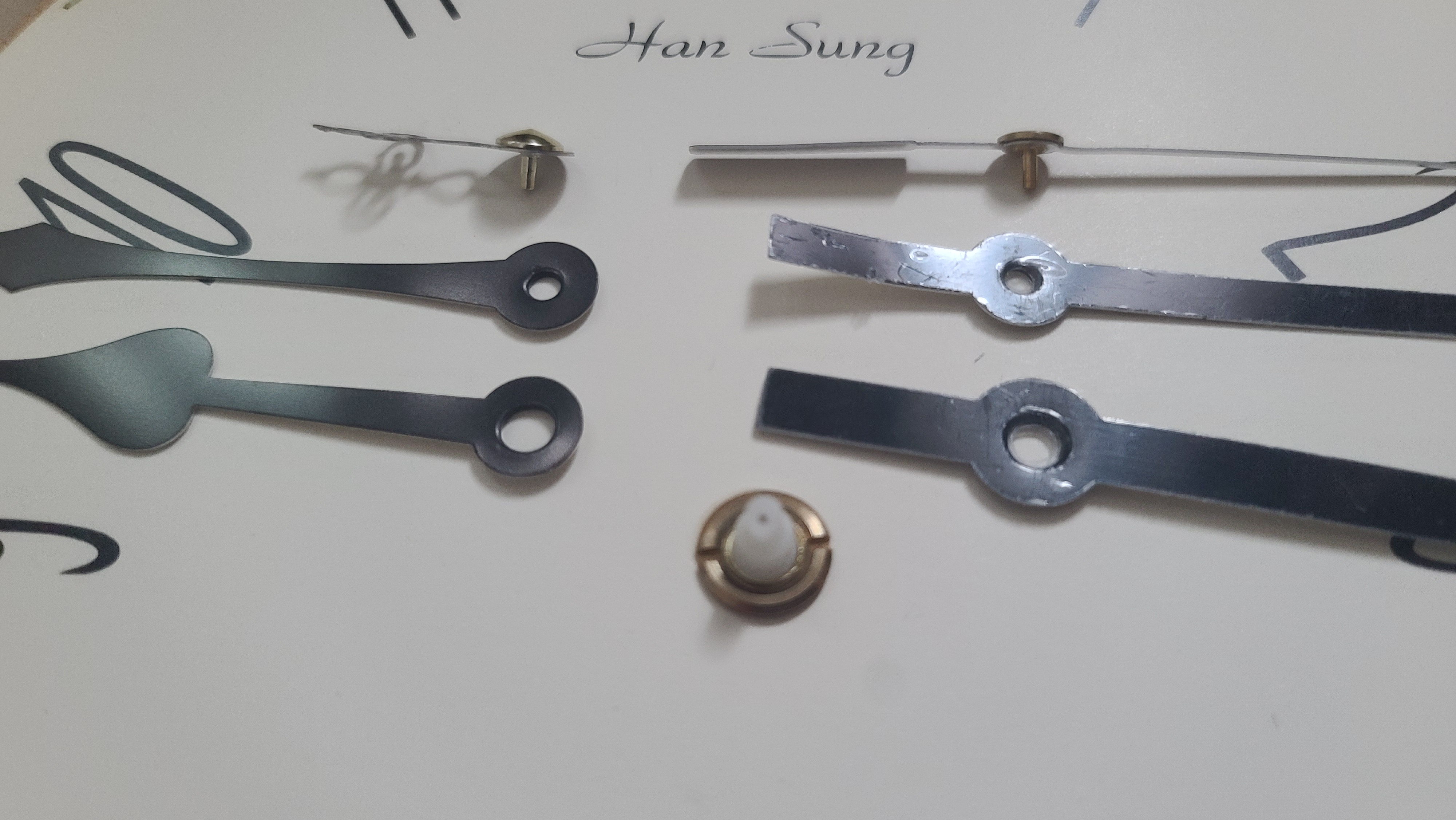

아래 사진과 같이 확대해보면

새 무브먼트에 따라온 오른쪽의 바늘의 구멍과

왼쪽 기존 바늘의 구멍이 거의 동일해 보입니다

따라서 시계 디자인에 잘 맞는 기존 바늘을 사용하고

길이와 디자인이 시계 전체 모양과 잘 안 맞는 새 바늘은 보관합니다



위 사진의 가운데의 홈너트를 풀어주니

무브먼트가 분리되지 않고 살짝 걸립니다



무브먼트가 글루건으로 시계 몸체에 부착되어 있어서 떼어 내고

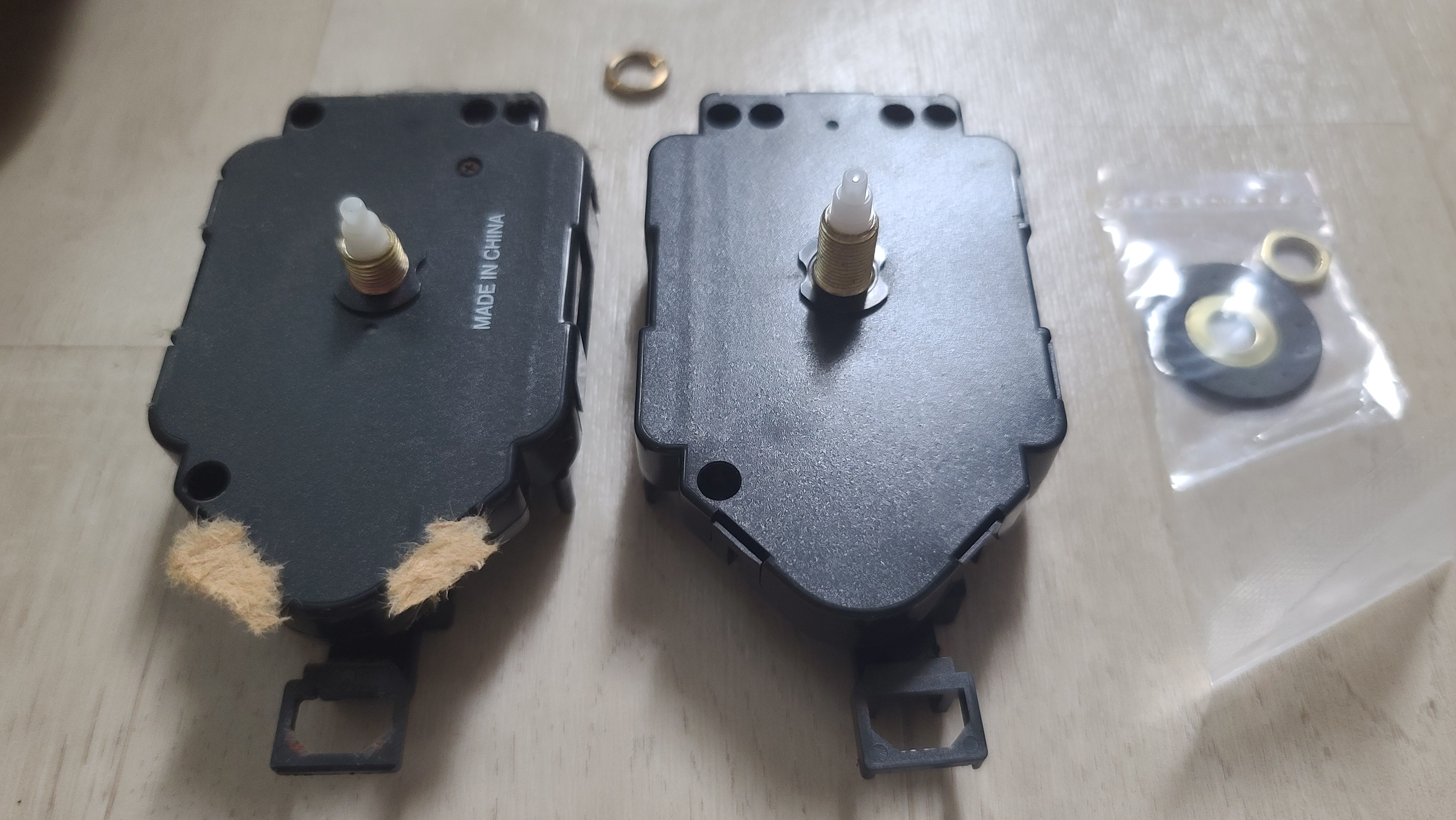

아래 사진과 같이 비교해 봅니다

위 사진의 왼쪽은 기존 무브먼트 오른쪽은 새 무브먼트 입니다

눈 대중으로 가운데 축 길이를 가늠하여 구입했더니

가운데 축이 조금 긴 거 빼고는 동일해 보입니다



새 무브먼트를 조립하고 바늘의 위치는

이 전 시계 수리글들에서 말씀드린 바와 같이

12시 00분 00초에 맞춰서 끼워서 아래 사진과 같이 되었습니다



잘 동작하는지 건전지를 넣어서

아래 동영상과 같이 살펴봅니다

다행히 잘 동작합니다



가운데 홈너트만으로는 고정이 완전하지 않아서

매달린 추의 무게로 인해 무브먼트의 회전이 조금씩 발생합니다

조립할 때 무브먼트의 뒷면과 몸체를 기존과 동일하게 글루건으로 고정하였습니다



조립 후 벽에 걸어주고 확인한 동영상입니다

정상적으로 잘 동작합니다



글을 작성하는 지금은 시계 수리 후 3일째인데

시간이 맞지 않는 증상이 사라져서

정확하게 잘 맞습니다



오늘은 20년 넘게 사용한 시계추가 달린 벽시계의

무브먼트를 교체하여 시간이 안 맞는 고장을

수리한 내용을 공유해 드렸습니다
