무소음 벽시계 무브먼트 1.35$에 직접수리(DIY)

마루에 사용하는 무소음 시계가

언제부터인가 소음이 발생하고 시간이 맞지 않습니다

배터리를 새것으로 바꿔봐도 현상이 동일합니다



아무래도 시계를 움직여주는 핵심부품인 무브먼트에 고장이 발생한 모양입니다



알리익스프레스에서 검색해보니

마침 천원마트에서 적당한 무브먼트를 1.35$에 판매하여

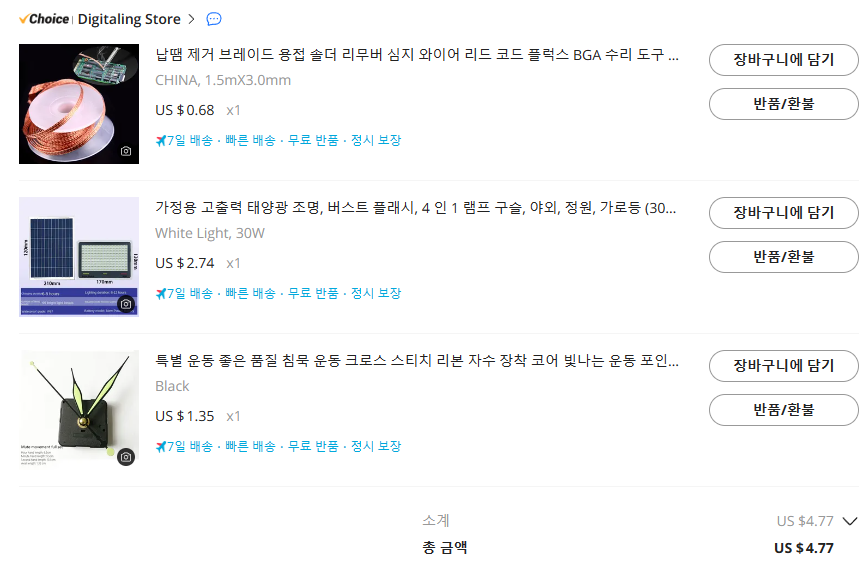

다른 물품 2개를 포함하여 아래 스크린샷과 같이 구입하였습니다



무브먼트 구입시 주의할 점은 바늘의 길이를 잘 측정하여 선택하는 것입니다



무소음 무브먼트가 필요하신 분은 아래 링크에서 구입하세요

다양한 바늘크기와 디자인을 선택할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_Dne6rfj

1.56US $ |1 Set Hanging DIY Quartz Watch Silent Wall Clock Movement Quartz Repair Movement Clock Mechanism Parts Clock Parts wit

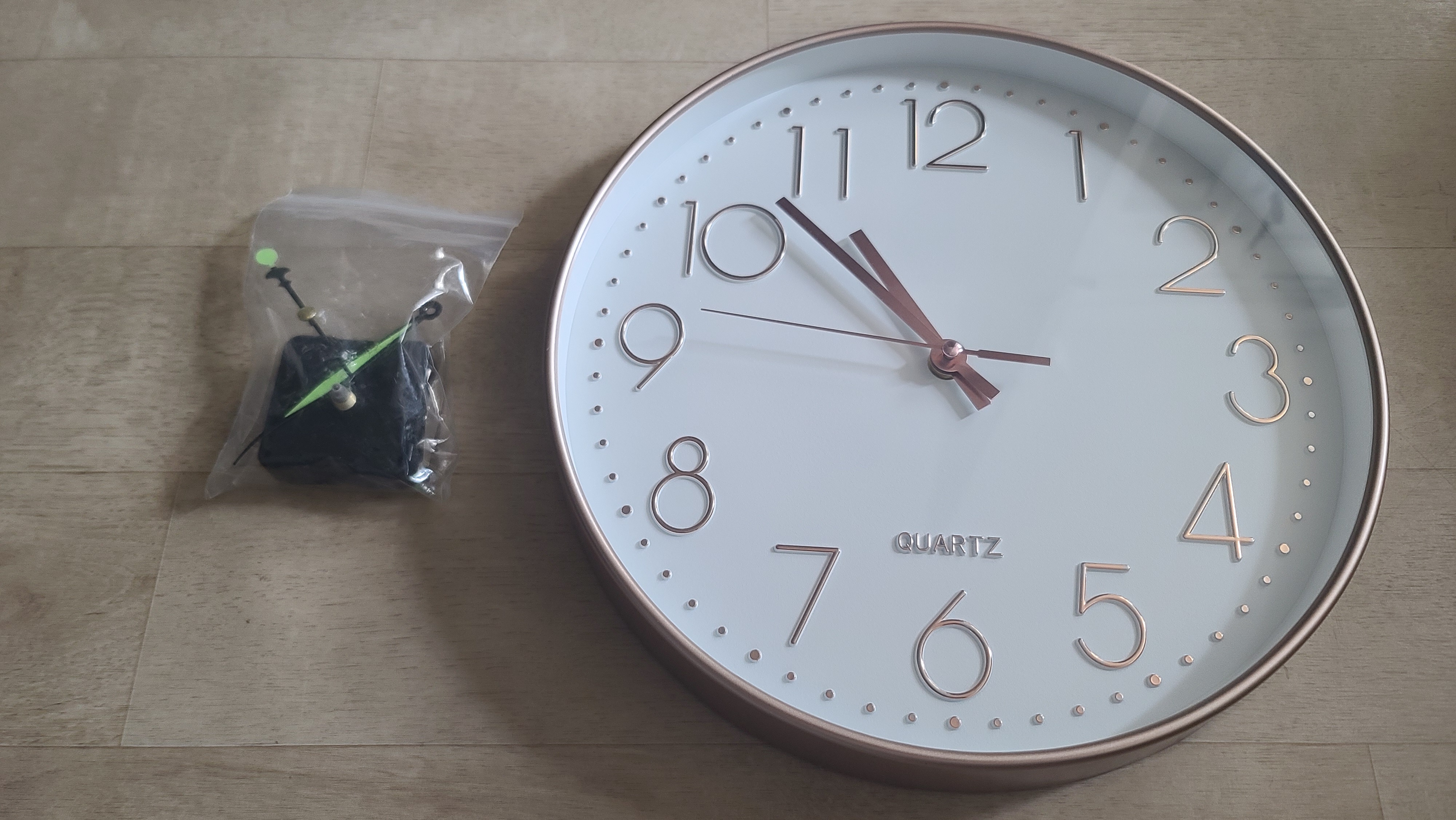

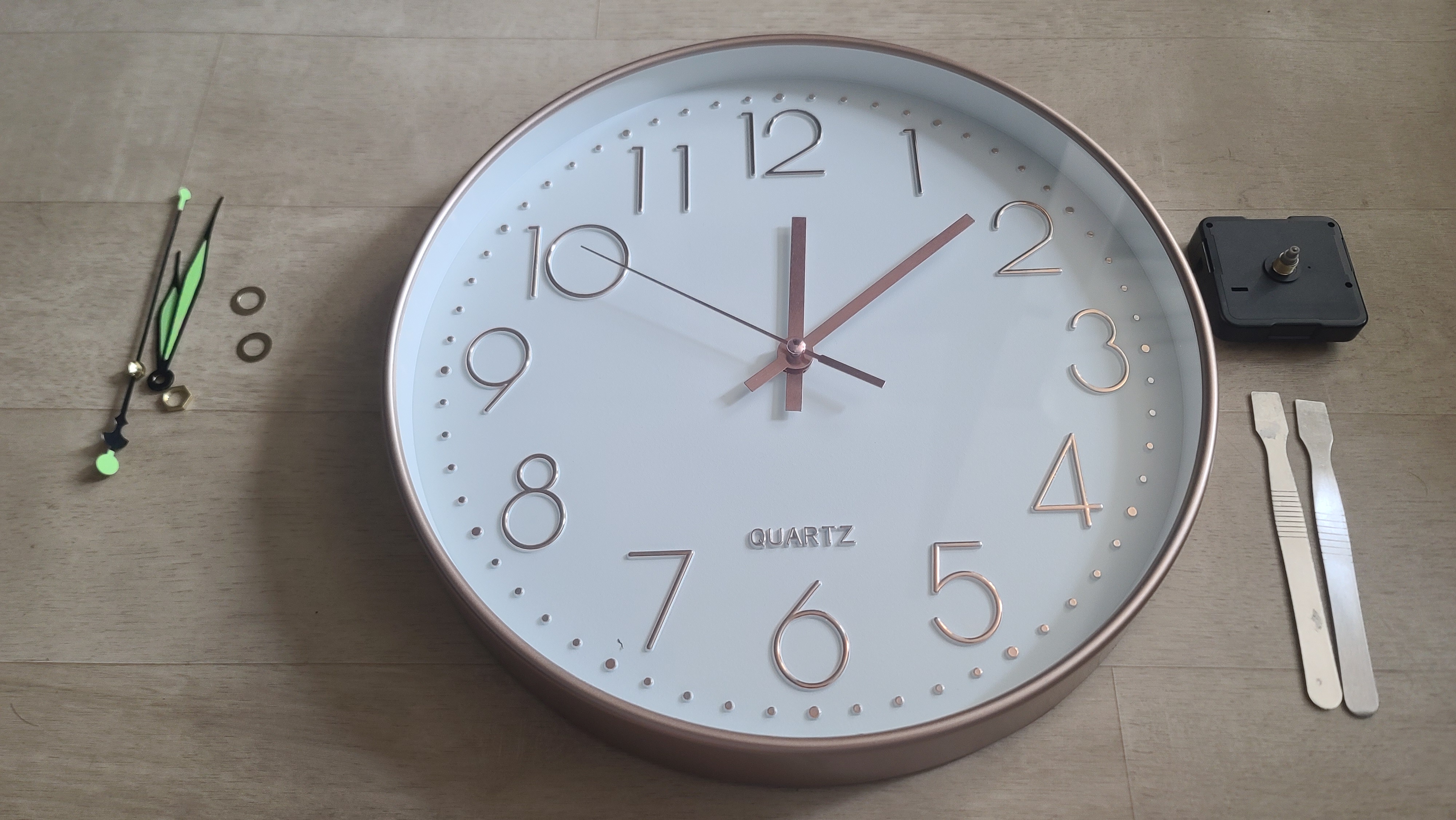

아래 사진의 왼쪽은 배송받은 무브먼트와 시계바늘이고

오른쪽은 고장이 발생한 시계입니다



바늘이 조금씩 구겨져서 배송되었는데

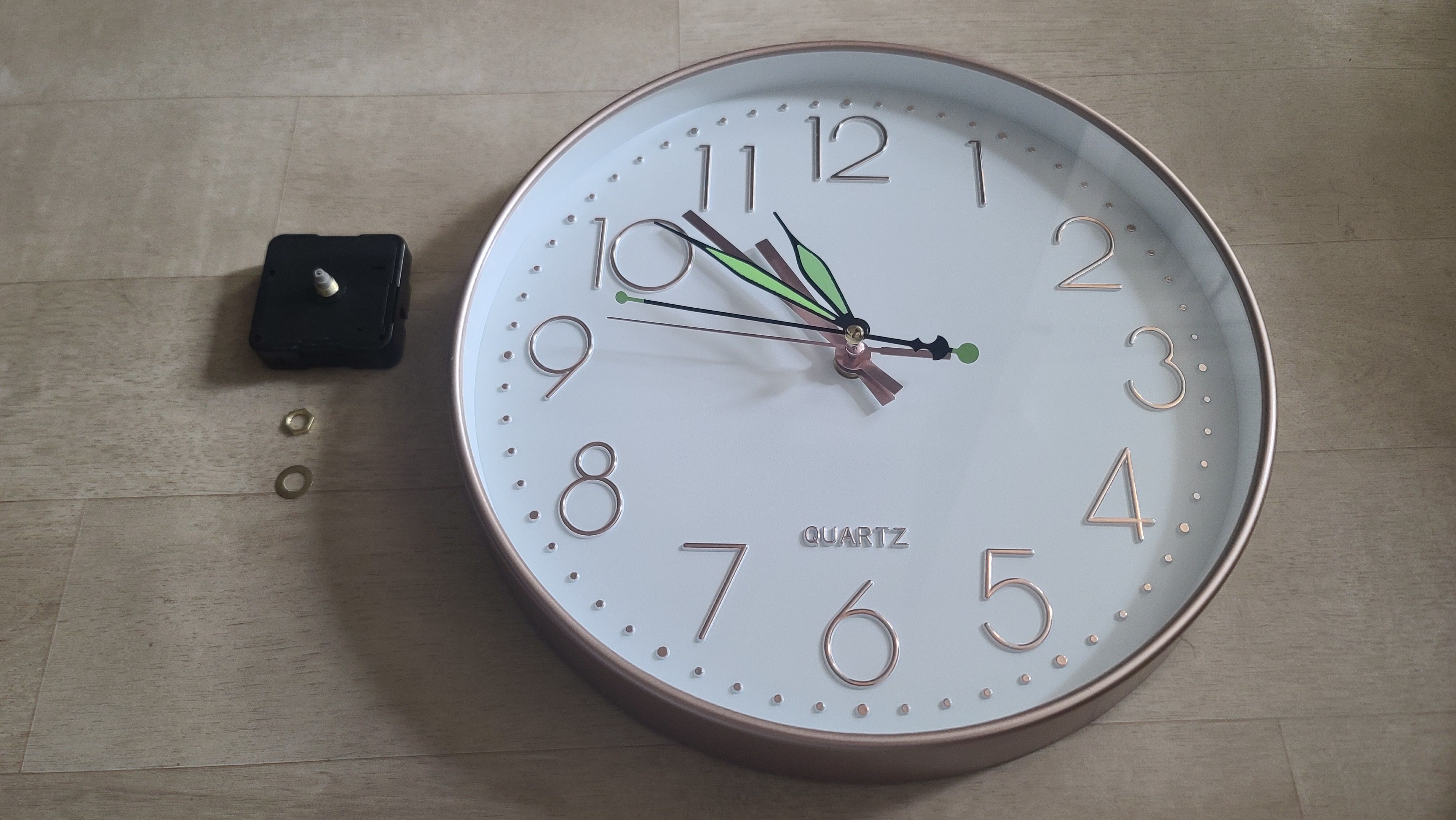

손으로 살살 잘 편 후 시계의 유리에 올려보니

아래 사진과 같이 바늘의 크기는 잘 맞습니다



이제 시계를 열어서 무브먼트를 교체합니다

시계의 뒷면을 보니 6개의 플라스틱 턱으로 고정되어 있습니다

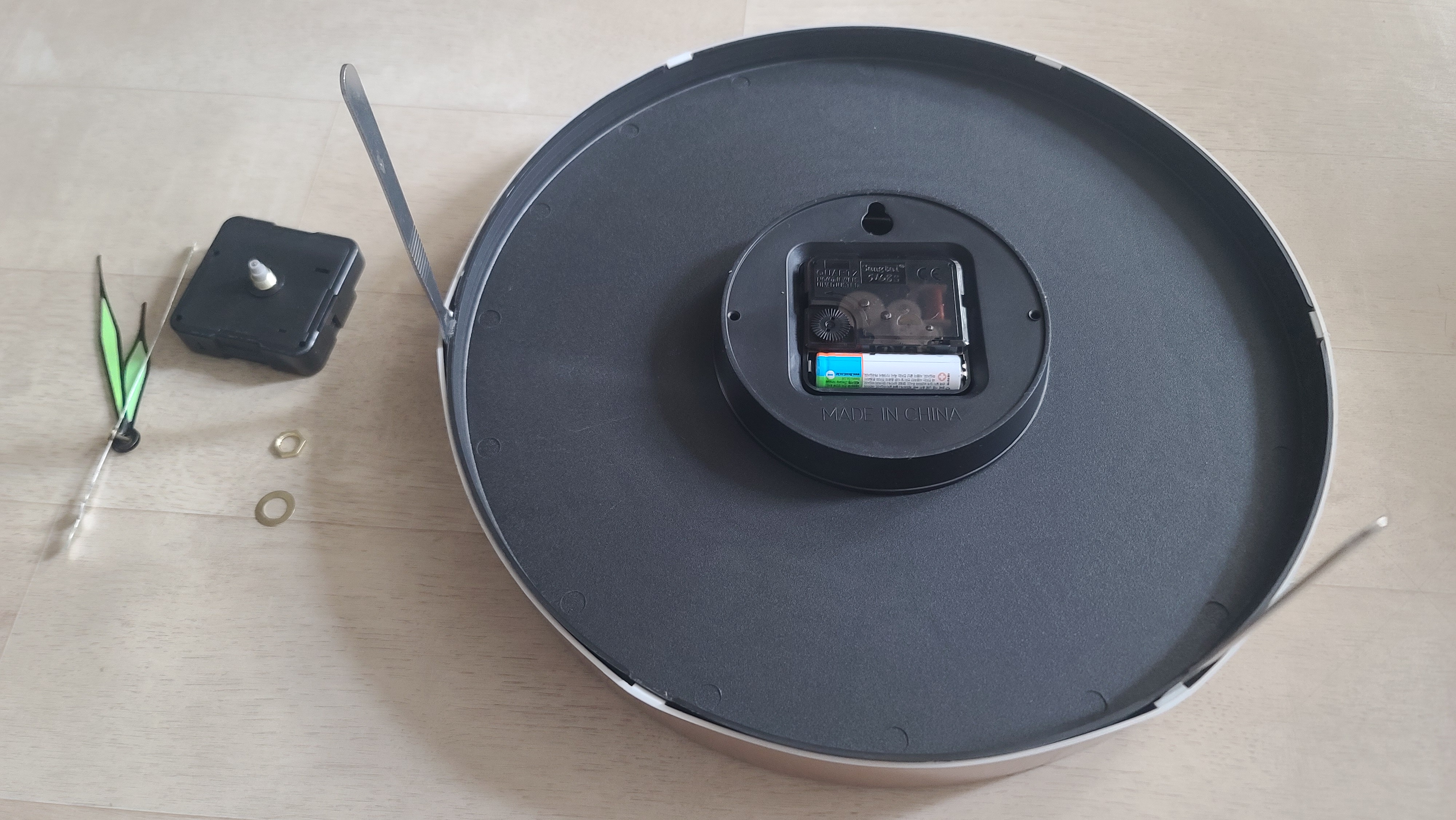

아래 사진과 같이 BGA 스크레퍼 2개를 사용하여 턱을 밀어서 열어줍니다



6개의 턱을 2개씩 밀어주면서 검은 판을 살살 들어서 열었습니다



BGA 스크레퍼는 각종제품의 수리를 위해서 케이스를 분리할 때 정말 유용합니다

BGA 스크레퍼는 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

0.98US $ 89% OFF|Crowbar Jones|5-piece Stainless Steel Crowbar Set For Electronics & Iphone Repair

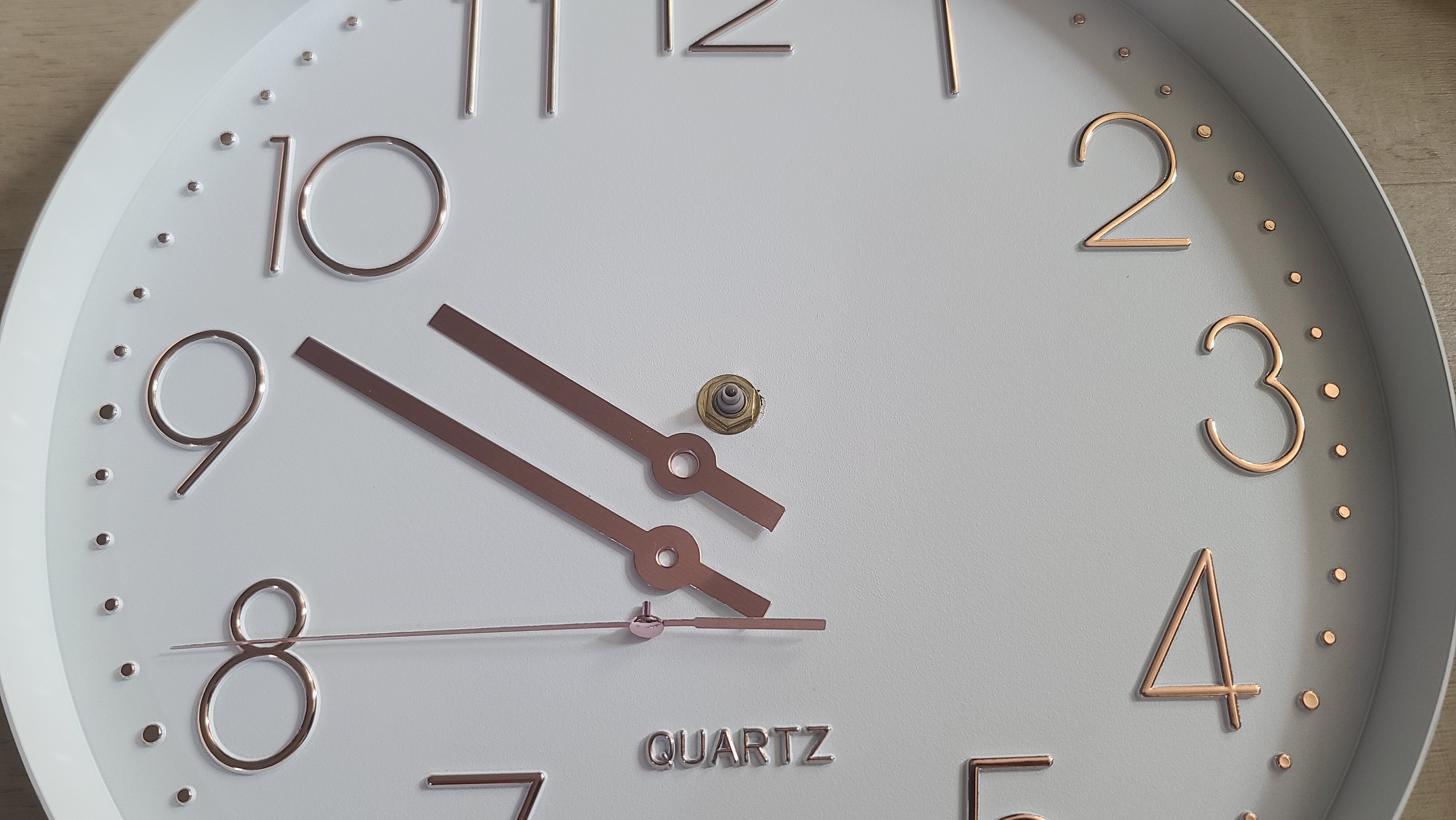

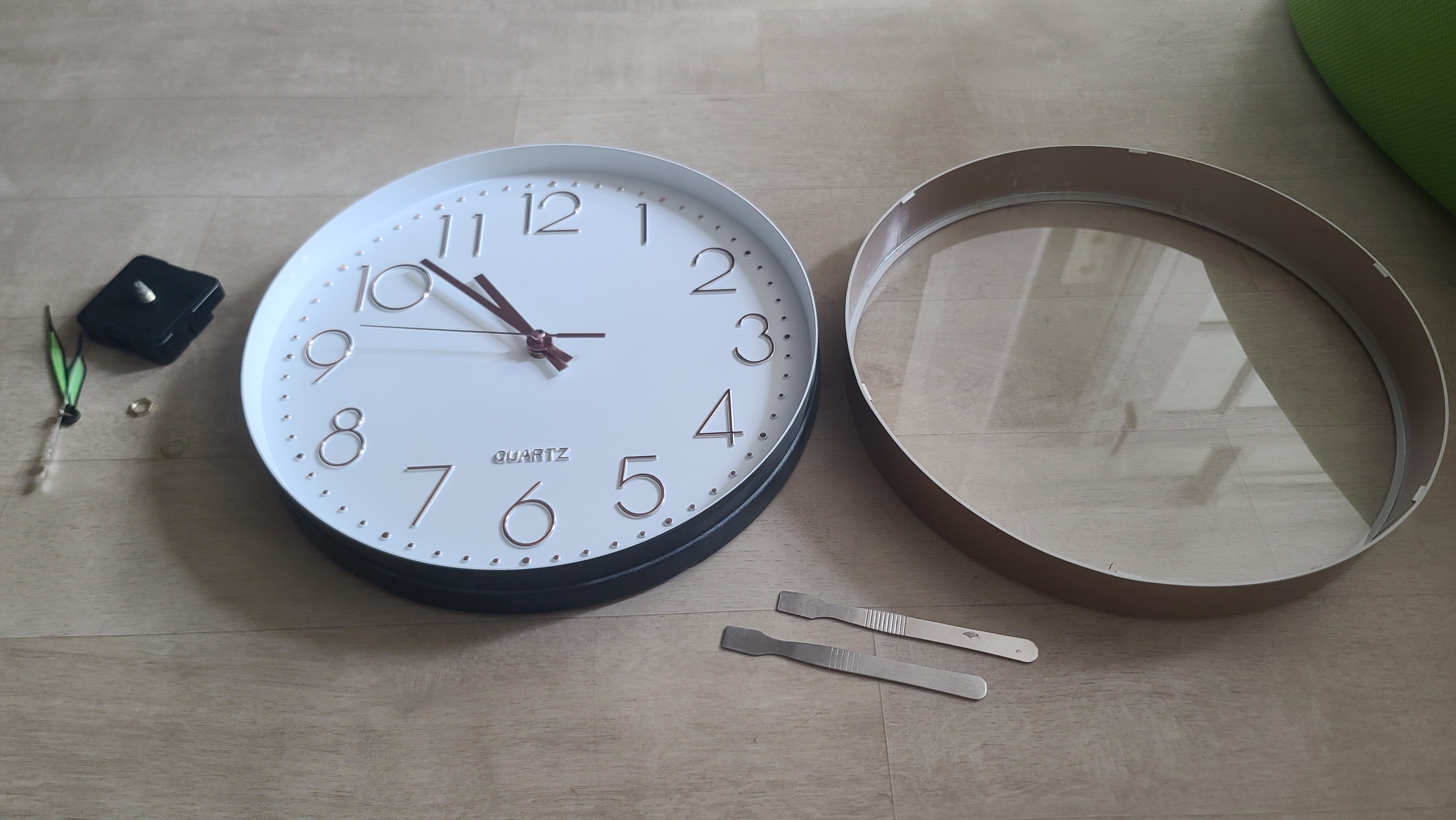

아래 사진은 전면 유리 커버를 분리한 모습입니다



바늘을 위쪽으로 살살 당겨서 분리합니다

위 사진의 중앙에 보이는 고정 육각 너트는

적당한 도구를 사용하여 돌려서 풀어줍니다

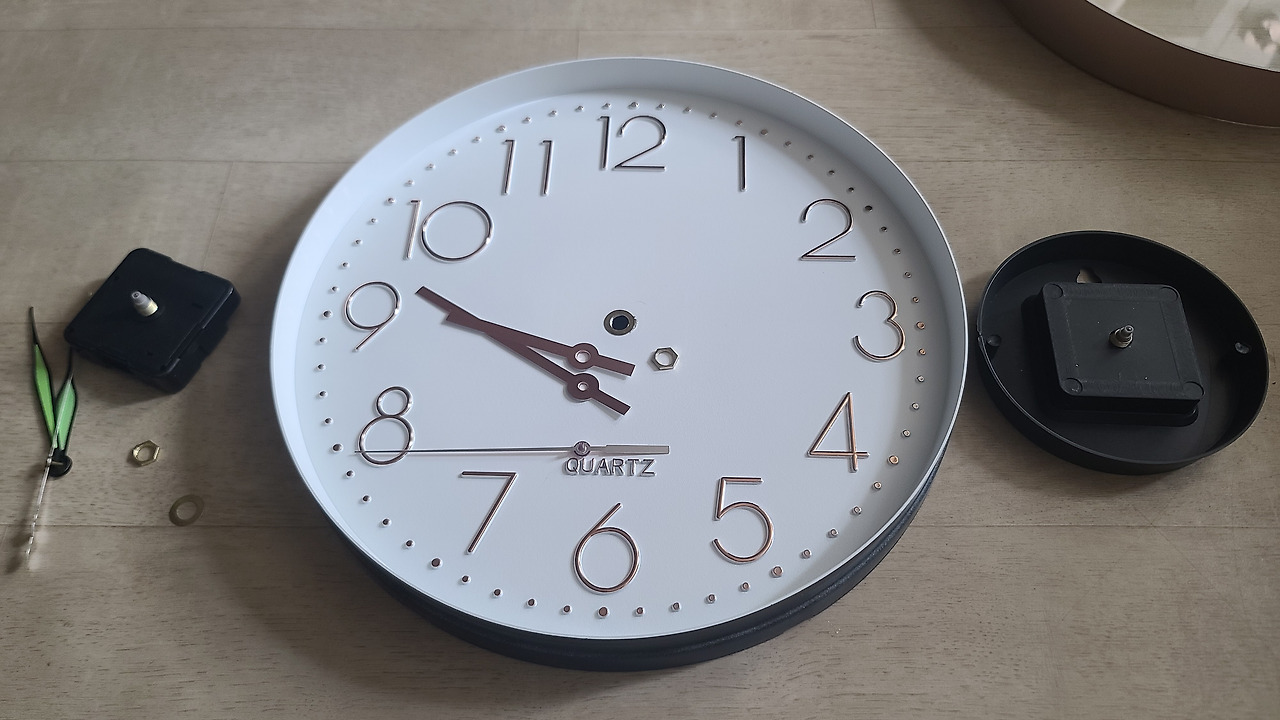

아래 사진과 같이 무브먼트가 분리되었습니다

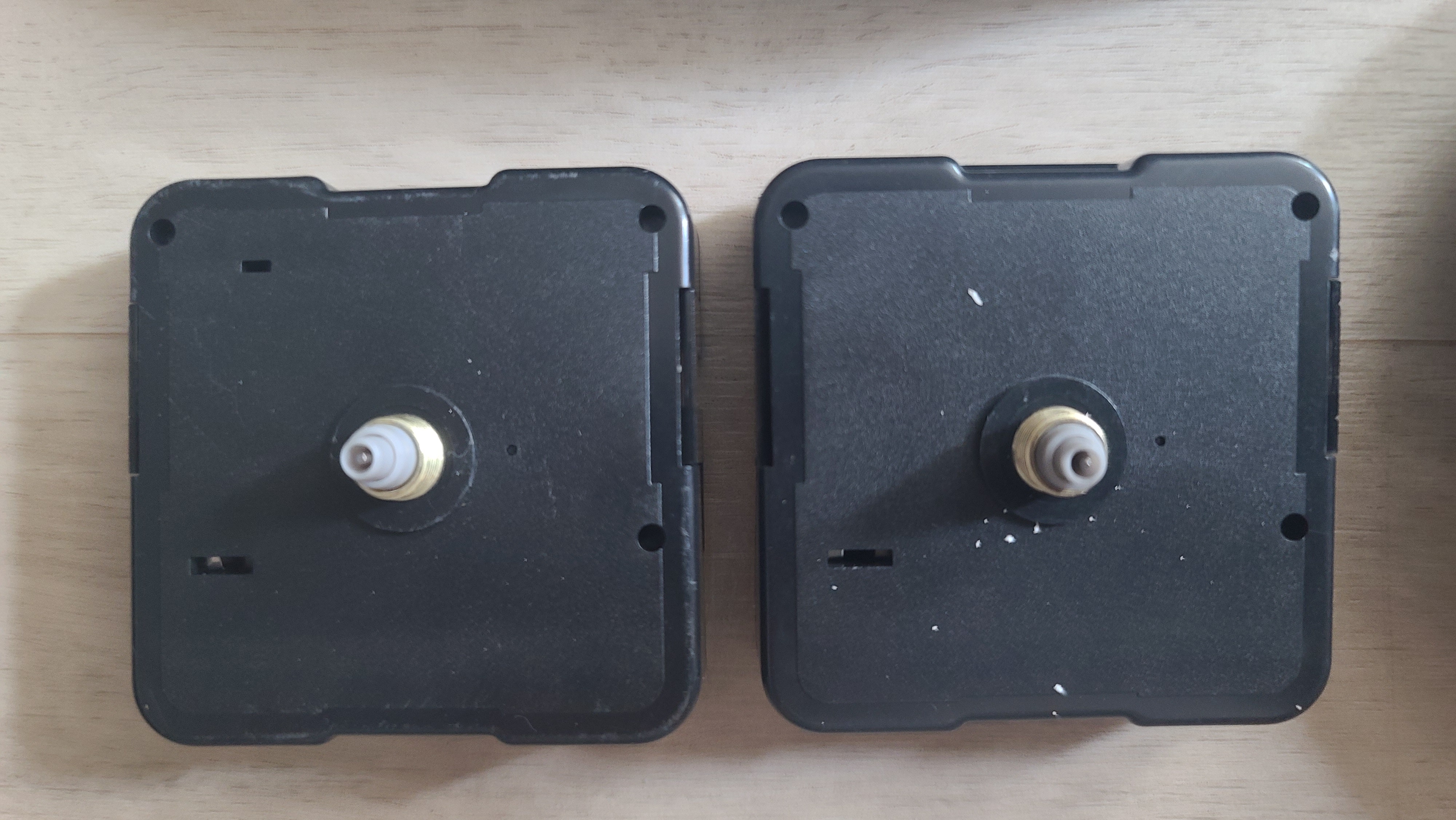

무브먼트를 비교해 봅니다

아래 사진과 같이 바늘을 결합하는 부분이 동일해 보입니다





아래 사진은 새 무브먼트를 끼워주고

기존 바늘을 그대로 끼운 모습입니다

무브먼트를 끼울때 육각너트를 끼는 나사산이 조금 짧게 만들어져 있어서

와셔를 끼니 육각너트로 고정이 되지 않습니다

와셔는 빼고 육각너트만 끼워서 조립하였습니다



바늘을 낄때 주의할 점이 하나 있습니다

12시 00분 00초로 정렬하여 바늘을 끼워야 합니다

그렇지 않으면 시간을 조절할 때 바늘위치가 안 맞게 됩니다



조립하기 전에 테스트 결과는 아래 동영상을 보세요



조용하고 부드럽게 잘 동작합니다



아래 사진은

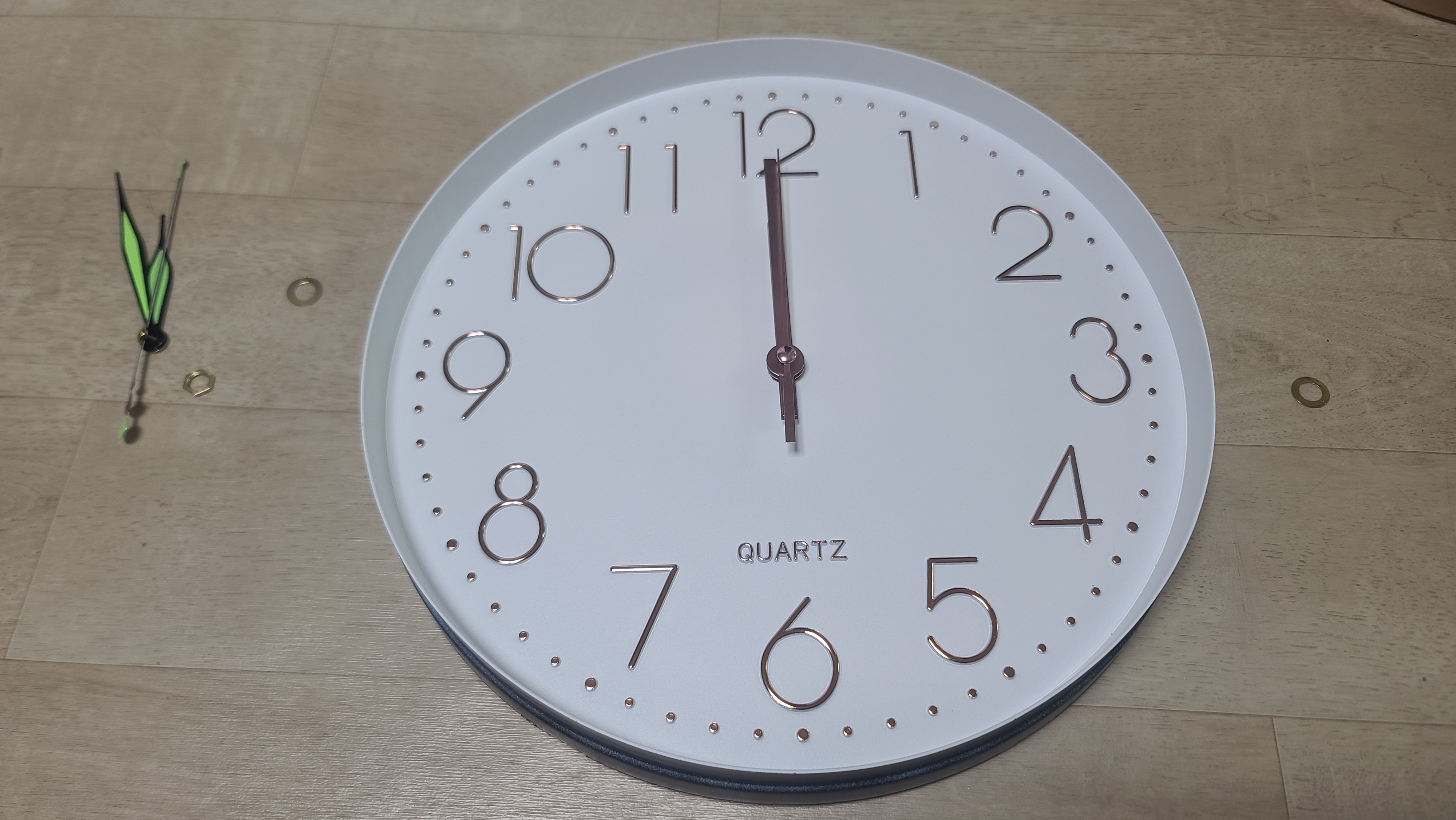

전면 유리 커버를 다시 끼워서 수리를 마친 모습입니다



오늘은 무소음 무브먼트를 저렴하게 구입하여

벽시계를 수리하는 방법을 공유해 드렸습니다
