자전거가 노후되면

브레이크 장력을 조절해도 V브레이크의 중심이 안 맞아서

림에 닿는 소리가 발생하거나 브레이크가 잘 안 잡히게 됩니다



오늘은 노후된 V브레이크를 정비하는 방법과

중심을 잡는 방법을 공유해 드립니다

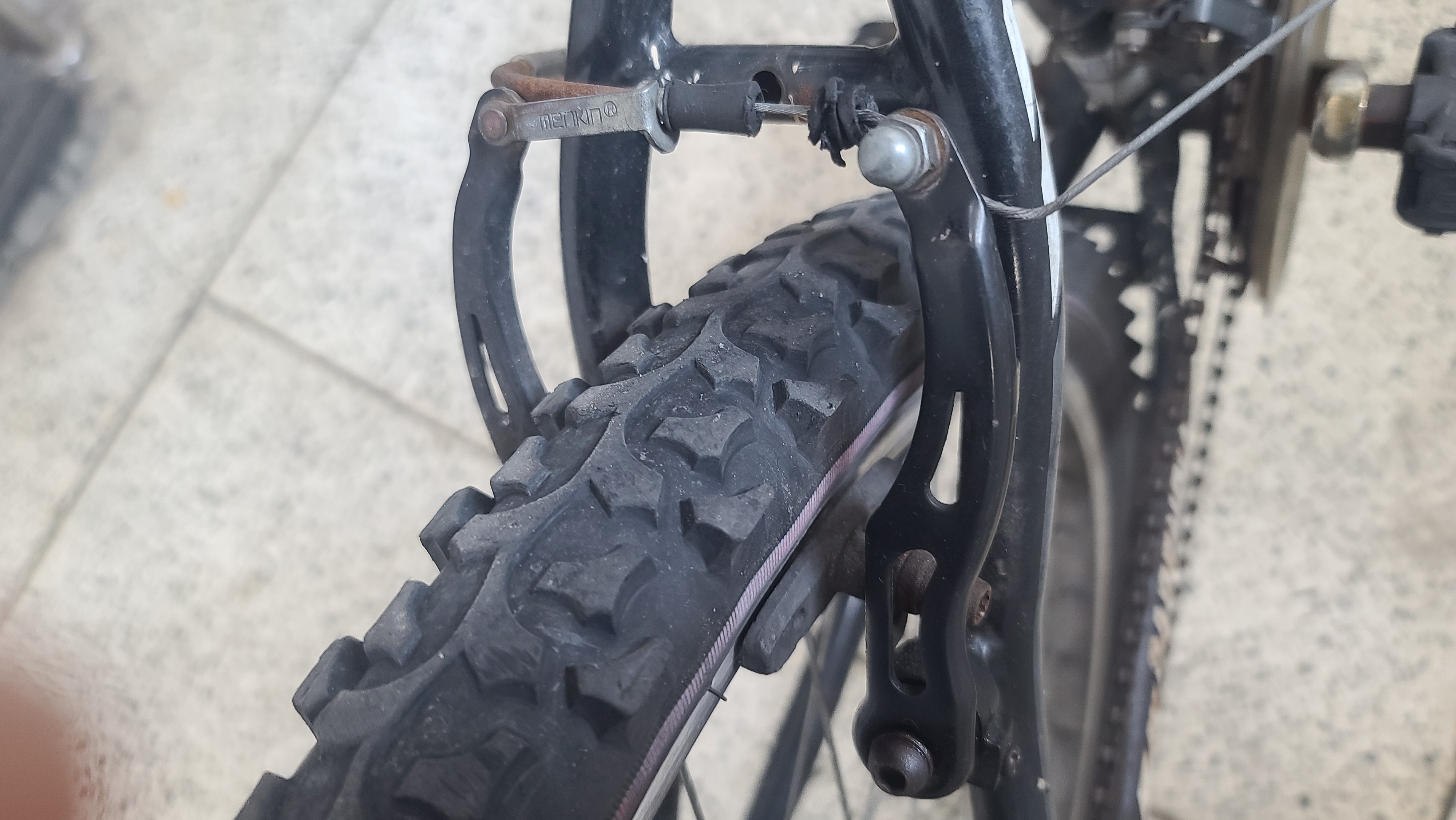

오늘의 환자는 아래 사진과 같이 노후된 V 브레이크입니다



증상은 아래의 동영상에서 확인하세요

뒷바퀴를 돌리면 브레이크에 닿아서 금방 멈추는 증상이 발생합니다

브레이크를 잡았다가 놓으면 중심이 안 맞는 상태로

브레이크 속선을 길게 설정하면 아예 브레이크가 안잡히는 상태까지 됩니다



중심이 안맞는 현상을 조절하기 위해 아래 동영상을 참고하여

https://www.youtube.com/watch?v=o2pdLhi9mec

V 브레이크의 장력 조절나사를 최대한 조여보아도

V 브레이크가 뻑뻑해서 잘 안 움직여서 센터가 안 맞습니다

V 브레이크를 움직여서 살펴보니

아래 동영상과 같이 오른쪽 V브레이크의 움직임이 뻑뻑해서 오른쪽 끝 쪽까지 돌아가지 않는 모습이 보입니다



V 브레이크가 뻑뻑한 원인을 찾기 위해 V 브레이크의 분해가 필요합니다

위 유튜브 동영상을 참고하여 브레이크의 좌우가 결합된 부분을 빼준 후에

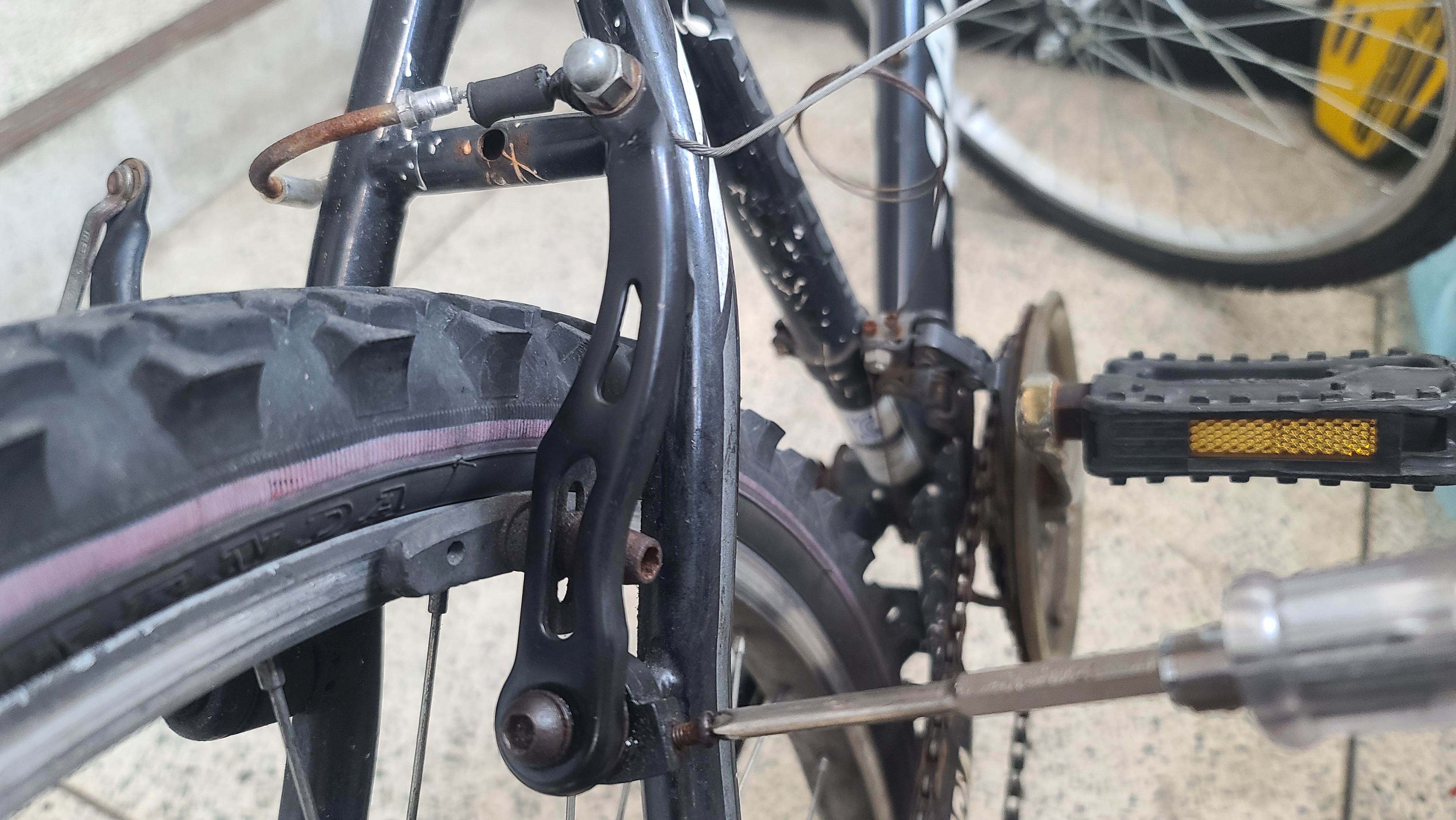

아래 사진과 같이 우선 V 브레이크의 장력 조절나사를 풀어줍니다

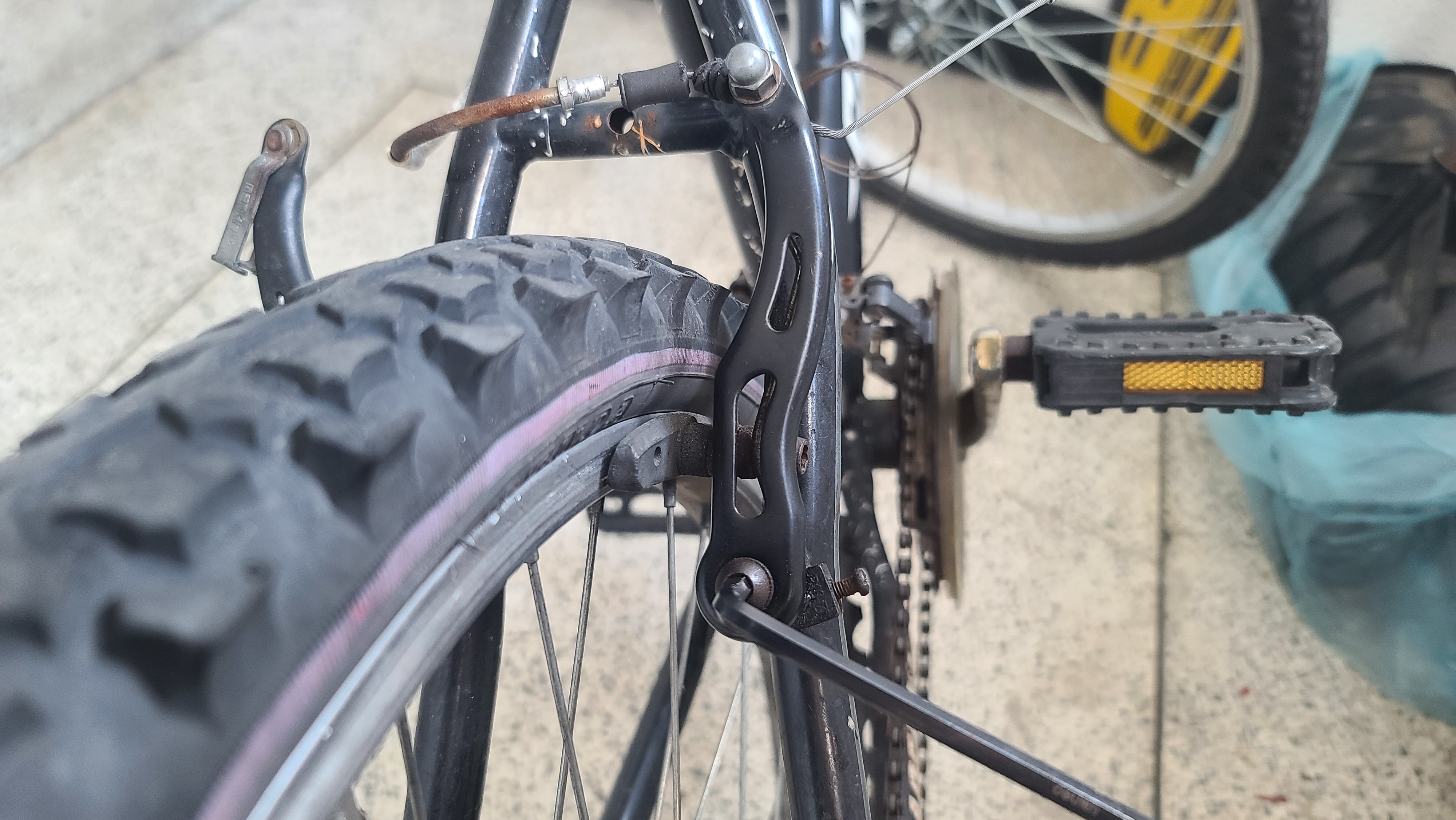

다음은 육각렌치로 V브레이크 고정나사를 풀어줍니다

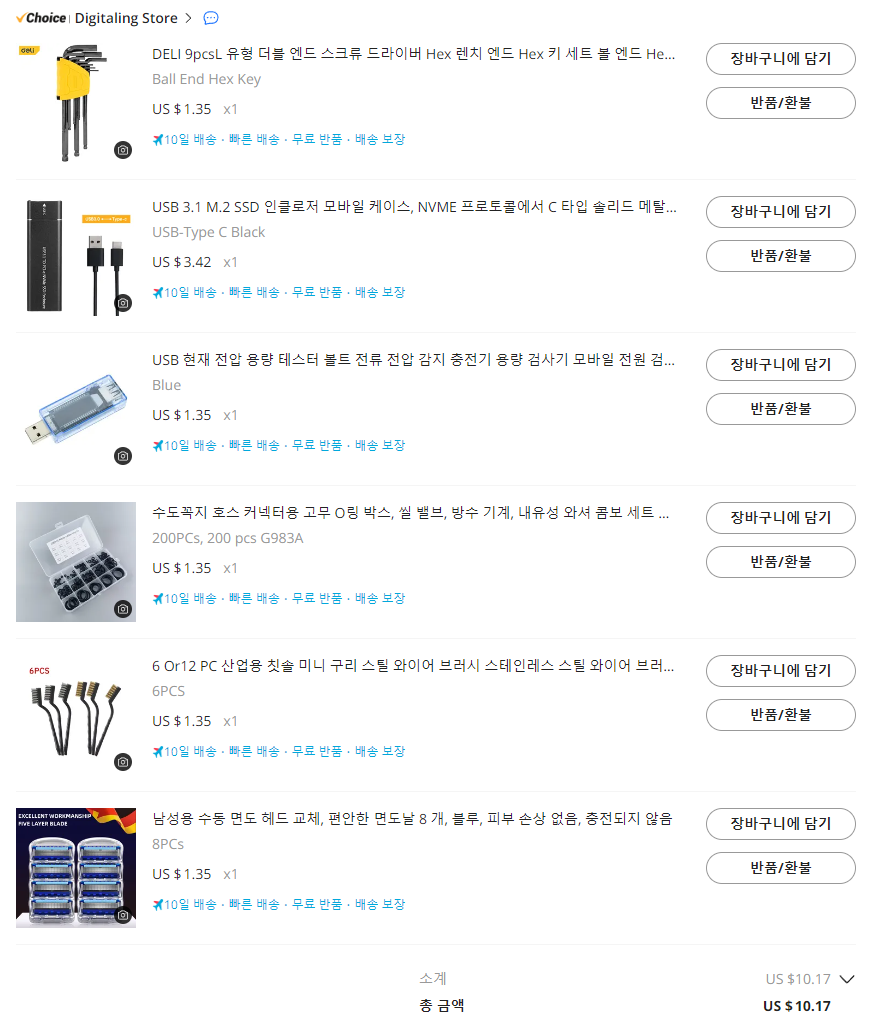

육각렌치가 없으신 분은 아래 스크린샷와 같이

알리익스프레스의 천원마트를 잘 이용하면 육각렌치 세트를 천원마트에서 1.5$ 정도에 구입할 수 있습니다



그냥 구입하면 아래 링크에서 5.19$의 제품입니다

https://ko.aliexpress.com/item/1005004925795561.html

1296.0₩ 92% OFF|DELI 9pcsL 유형 더블 엔드 스크류 드라이버 Hex 렌치 엔드 Hex 키 세트 볼 엔드 Hex 키 블



천원마트 사용방법이 궁금한 분은 아래 글을 참고하세요

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기 (tistory.com)

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기



V브레이크 고정나사를 푼 후

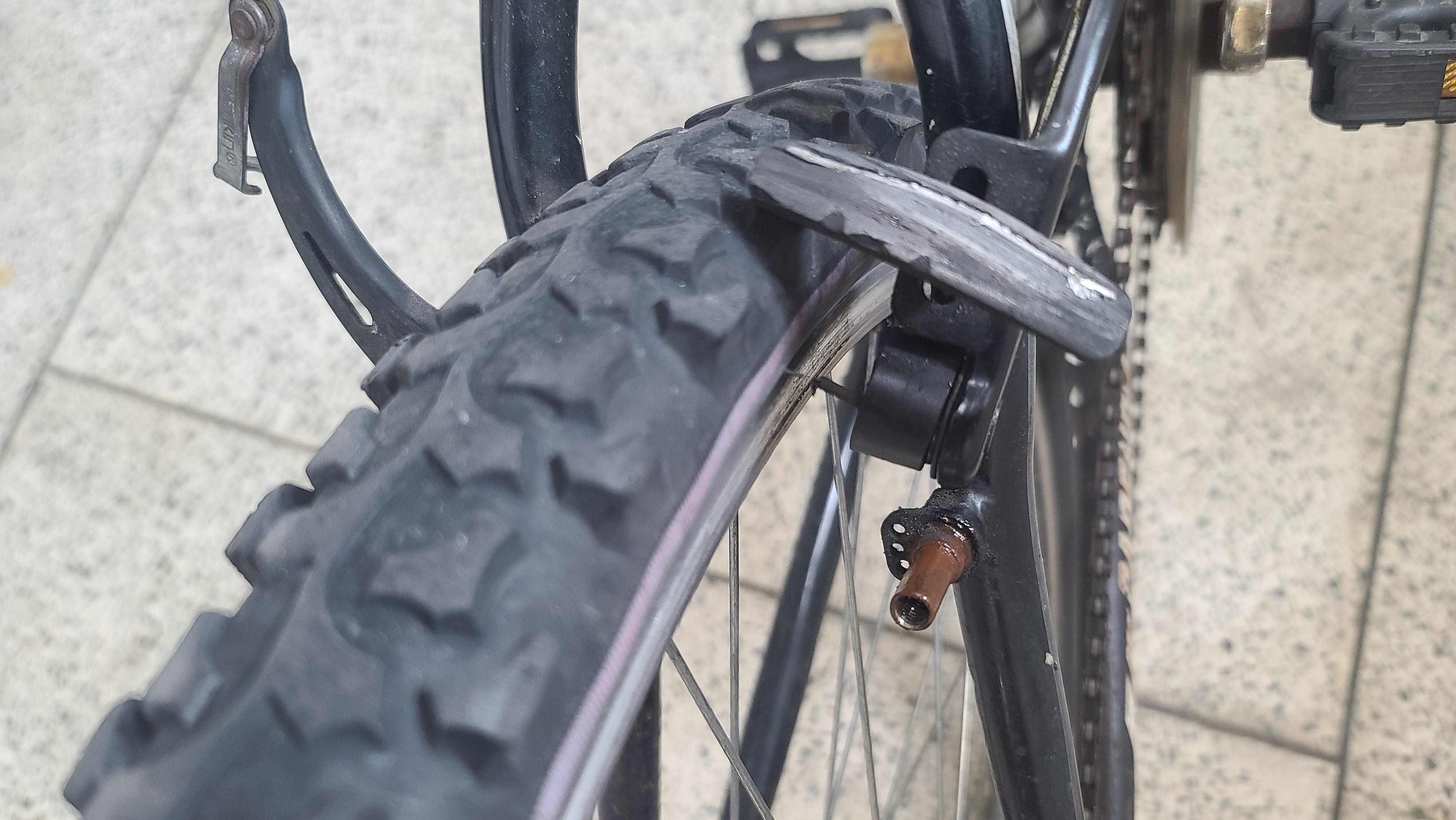

아래 사진과 같이 V브레이크를 통채로 빼서 상태를 살펴봅니다

브레이크 패드가 너무 닳아서 브레이크 패드내부의 철심이 드러난 상태네요

기존에 구입해 두었던 브레이크 패드로 교체해야겠네요



알리에도 브레이크 패드가 있는지 검색해보니

아래링크에서 4개(자전거 1대 분량)에 2.61$에 무료배송으로 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_Dezu4LX

0.49US $ 90% OFF|1-6pcs Bike Brake Blocks Rubber Cycling Part Tools Mtb Mountain Road Bicycle Lightweight V-brake Shoes Pads Bic



브레이크 패드 교체시에는 브레이크 패드와 림이 닿는 면이 정확하게 맞게 조여야

브레이크가 잘 듣습니다

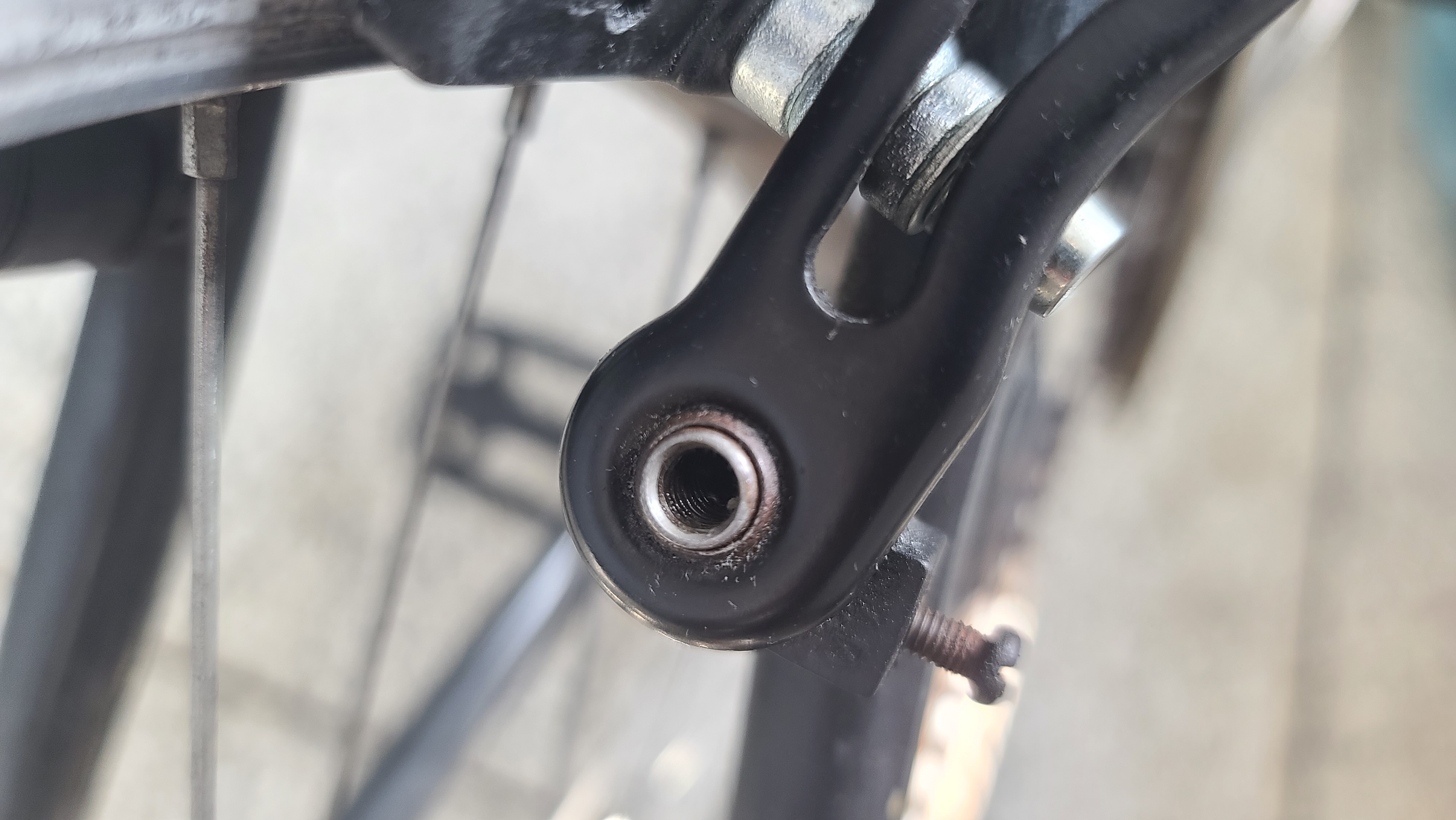

아래 사진과 같이 V 브레이크 고정나사와 V 브레이크를 고정하는 자전거 프레임에 녹이 보입니다

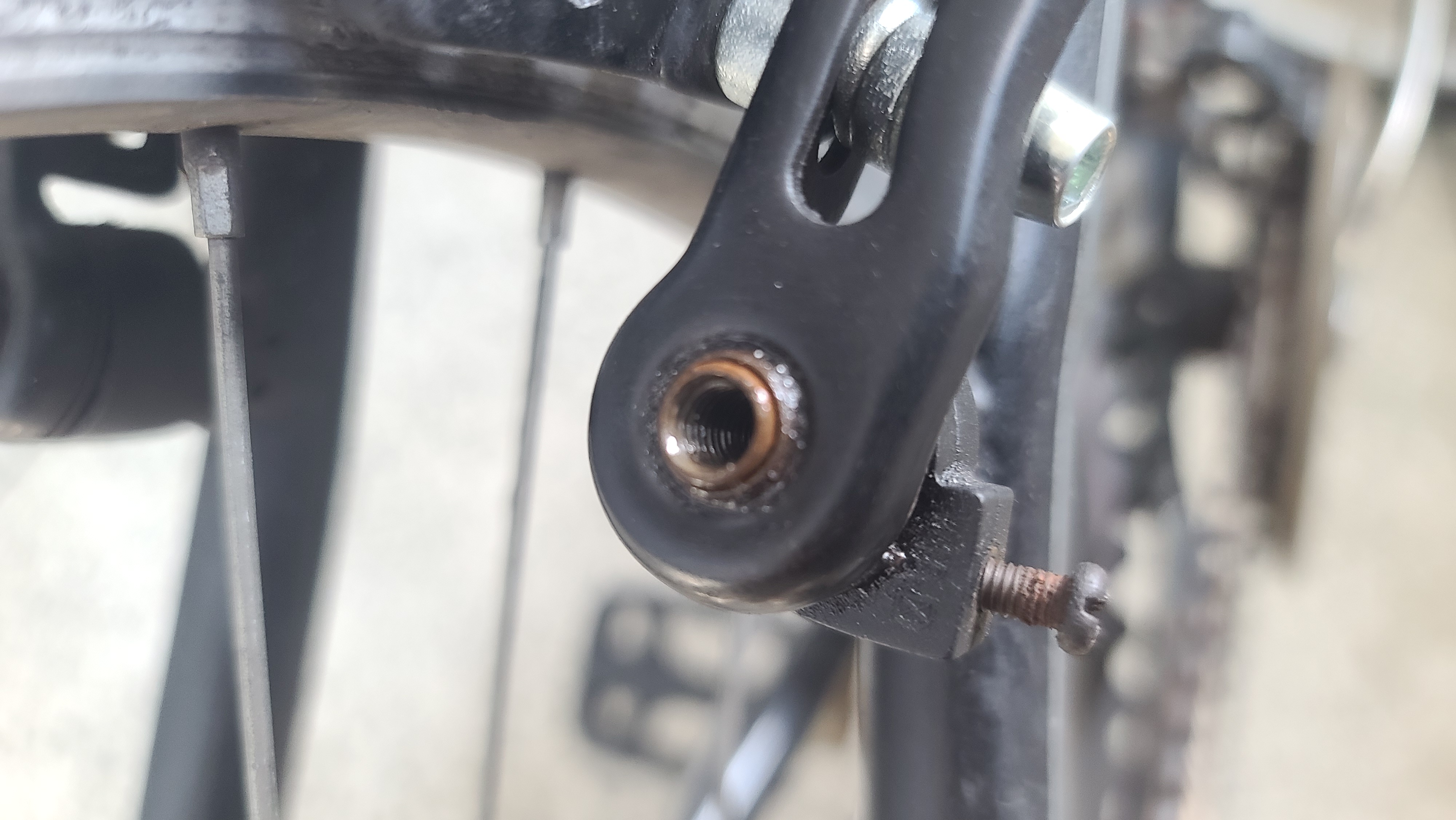

다이소 멀티구리스를 1시간정도 발라두었다가 휴지로 닦아주었는데

다행히 아래와 같이 깨끗해지네요



V 브레이크 고정나사의 와셔에도 녹이 제법 많아서

V 브레이크가 원활하게 동작하는데 방해가 되겠습니다

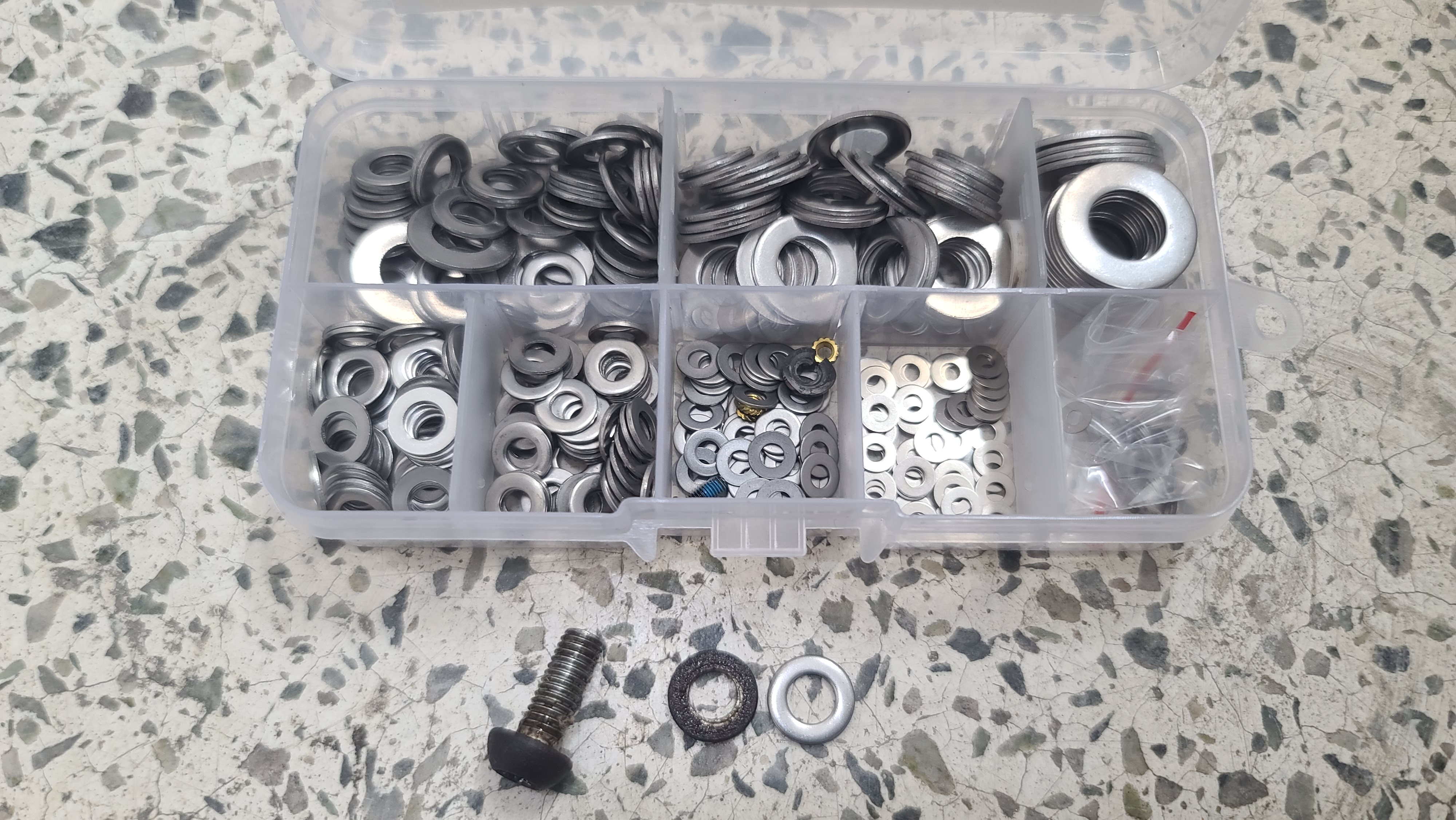

보유하고 있던 스텐와셔로 바꾸려고 보니

아래 사진과 같이 M6가 딱 맞습니다

다양한 크기의 스텐 와셔세트는 아래 링크에서 구입할 수 있습니다

구입링크 :  https://s.click.aliexpress.com/e/_DkYsIv7

5.86US $ 40% OFF|Stainless Steel Sump Plug Oil | Stainless Steel Gasket Washer - 360/180pcs Stainless - Aliexpress



 V 브레이크를 조립하고

V 브레이크의 장력 조절나사를 이용하여

중심에 맞게 조절해 봅니다



아래 동영상과 같이

새 브레이크 패드로 교체하여 V 브레이크의 각도가 변화되어 브레이크 속선 길이를 조절하였고

오른쪽 V 브레이크의 뻑뻑한 움직임이 해소되어

V 브레이크가 잘 동작합니다



오늘은 V브레이크의 뻑뻑한 부분을 수리하고

V브레이크의 중심을 잡은 내용을 공유해 드렸습니다
