생활자전거 기어 정비해서 계속타기(DIY)

일반 생활자전거를 몇년타다보면

비도 맞고 녹이 생겨서 볼품이 없어지고

그에 맞춰서 주요부품의 고장이 발생하여 버리게 됩니다



생활자전거의 고장이 발생하는 부위들을 잘 살펴보면 복잡한 고장이 아니고

요즘에는 생활자전거를 고치기 위해 참고할 수 있는 자료(Youtube, 블로그)가 많아서

조금씩 자가정비를 해보면

생활자전거도 적은 비용으로 계속 탈 수 있게 혹은 더 좋게 정비할 수 있습니다



아래 글은 가장 기본인 펑크 수리에 관한 내용입니다

https://robocomman.tistory.com/450

생활자전거 펑크 자가수리(DIY)



아래 글은 가장 복잡한 부분인

페달축과 뒷바퀴축에 대한 내용입니다

https://robocomman.tistory.com/487

생활자전거 페달축(BB)/뒷바퀴축(심보) 수리(DIY)



오늘은 생활자전거를 조금 오래타다보면

나중에는 꼭 문제를 일으키는

뒷바퀴 기어 레버를 수리한 내용을 공유해 드립니다



펑크보다 조금 더 쉬운 생활자전거 정비 항목이 있습니다

브레이크가 헐거워졌을 때 브레이크 속선 길이 조정입니다



브레이크는 안전에 직결된 문제라 자주 점검해야하므로

자전거에도 브레이크를 손쉽게 정비할 수 있도록 베럴나사가 달려 있어서

별도의 공구없이도 손으로 브레이크 장력 조절이 가능합니다



하지만 생활자전거의 기어선에는 베럴나사가 달려있지 않아서 손쉽게 조절할 수 없고

결과적으로는 기어조절이 잘 안되는 현상이 발생해도 정비하기가 어렵게 됩니다



게다가 기어 속선을 제어하는 기어레버도 부실한 제품이 사용되므로

내구성이 부족하여 나중에는 기어속선을 제대로 당기지 못합니다

아래 동영상은 고장이 발생한 기어레버입니다

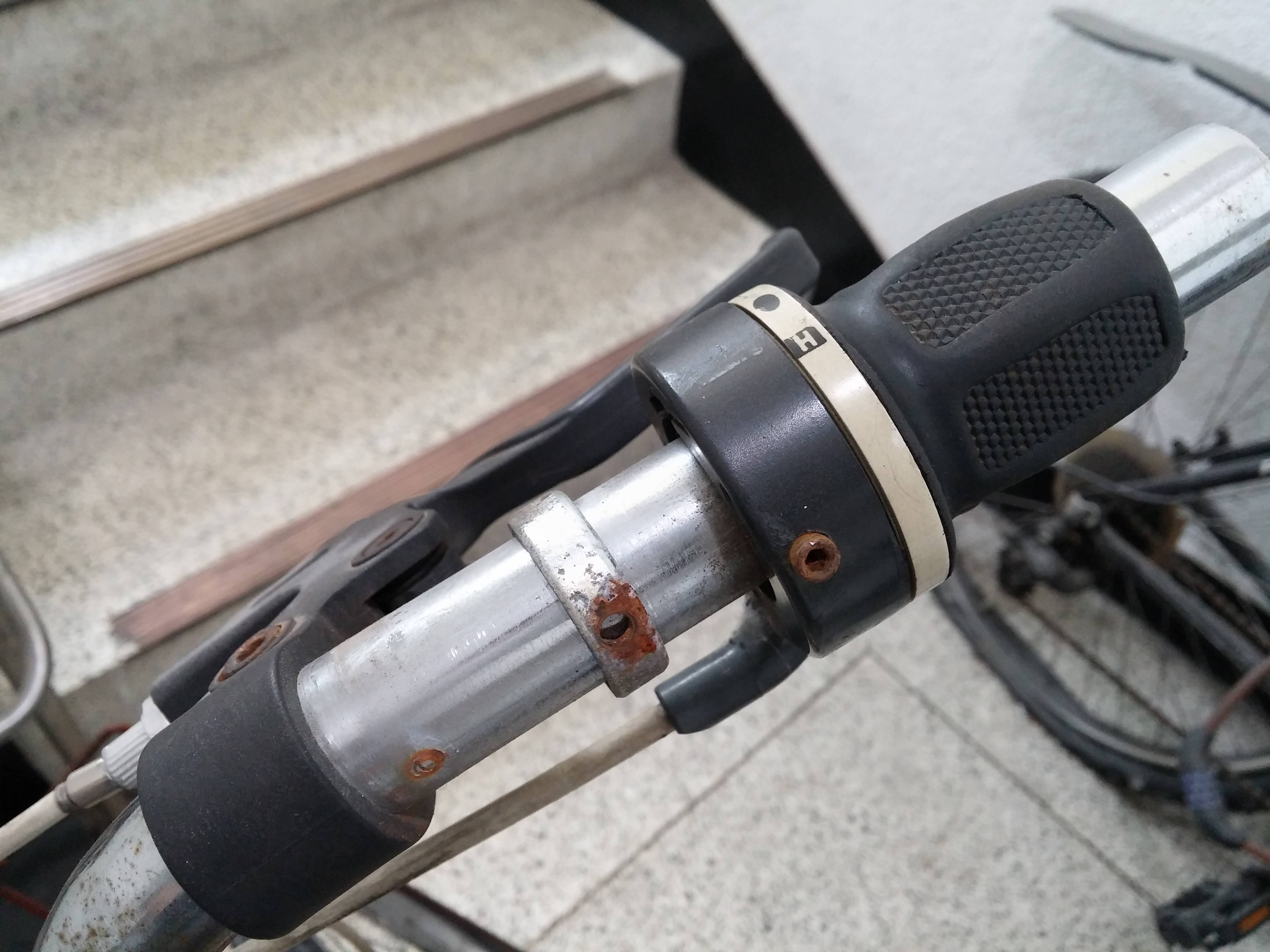

뒷바퀴 기어레버의 고무가 닳아서 손잡이가 헛도는 증상이 생겨서

기어속선이 제대로 당겨지지 않으니 기어변속이 되지 않습니다



기어변속만 되지 않으면 그래도 타고 다닐수는 있는데

장력이 고정되지 않아서 의도하지 않게 기어가 계속 바뀐다거나 하면

자전거를 사용할 수 없게 됩니다



기어레버 분리를 위해

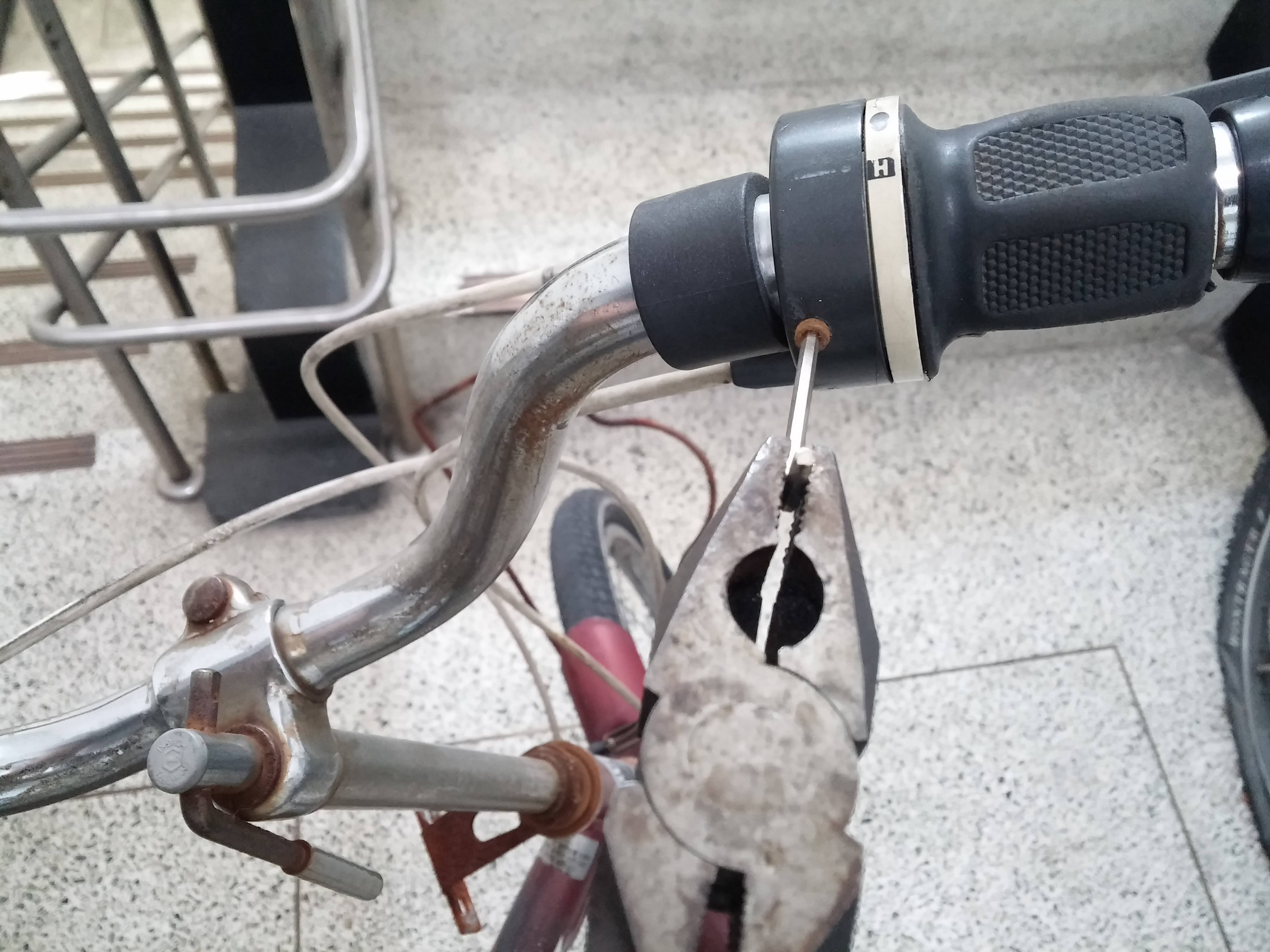

아래사진과 같이 기어레버에 맞는 육각렌치로 나사를 풀어줍니다

녹이 발생하여 빡빡한 상태라 내구성이 부족한 다이소 렌치가 휘어집니다

휘어지지 않은 렌치의 긴쪽을 꼽고 펜치로 렌치를 돌려주니 나사가 풀립니다



육각렌치세트가 필요하신 분은

아래 글을 참고하여 천원마트에서 저렴한 가격(약 1.5$)에 구입하세요

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기 (tistory.com)

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기



천원마트에서 구입이 불편하신 분은 아래 링크에서 구입할 수 있습니다

구입링크 : https://ko.aliexpress.com/item/1005004925795561.html

DELI 9pcsL 유형 더블 엔드 스크류 드라이버 Hex 렌치 엔드 Hex 키 세트 볼 엔드 Hex 키 블랙 피니시 세



이제 고장난 기어레버 분리를 위해 자전거 핸들 손잡이를 분리할 차례입니다

오래 사용한 핸들 손잡이는 핸들에 붙어서 잘 나오지 않습니다

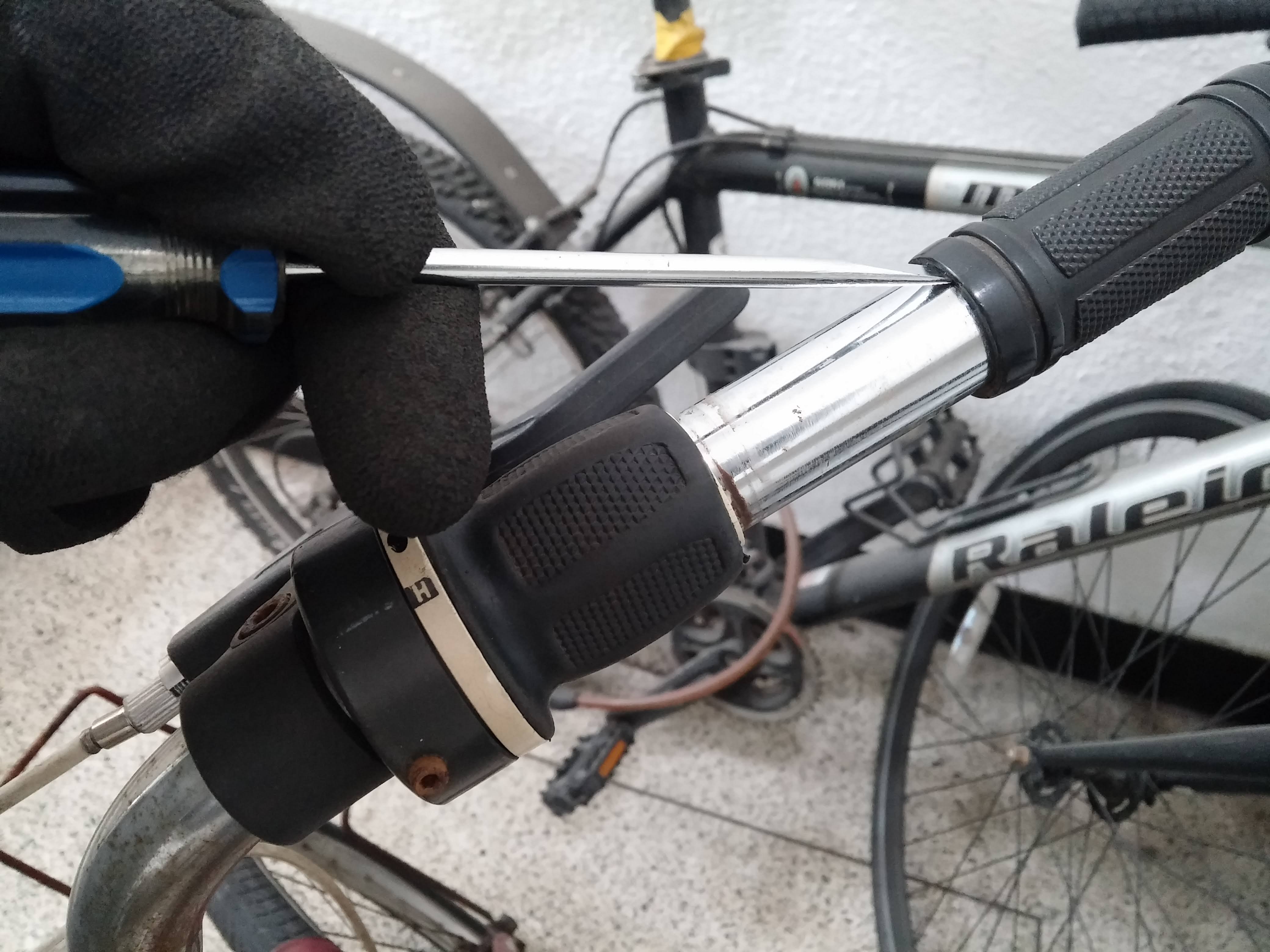

아래 사진과 같이 일자드리이버를 사용하여 핸들봉을 따라 돌아가면서 세게 밀어주면 분리됩니다



이제 아래사진과 같이 고장난 기어레버가 분리됩니다



뒷 드레일러의 기어속선도 분리해야 완전히 분리할 수 있습니다

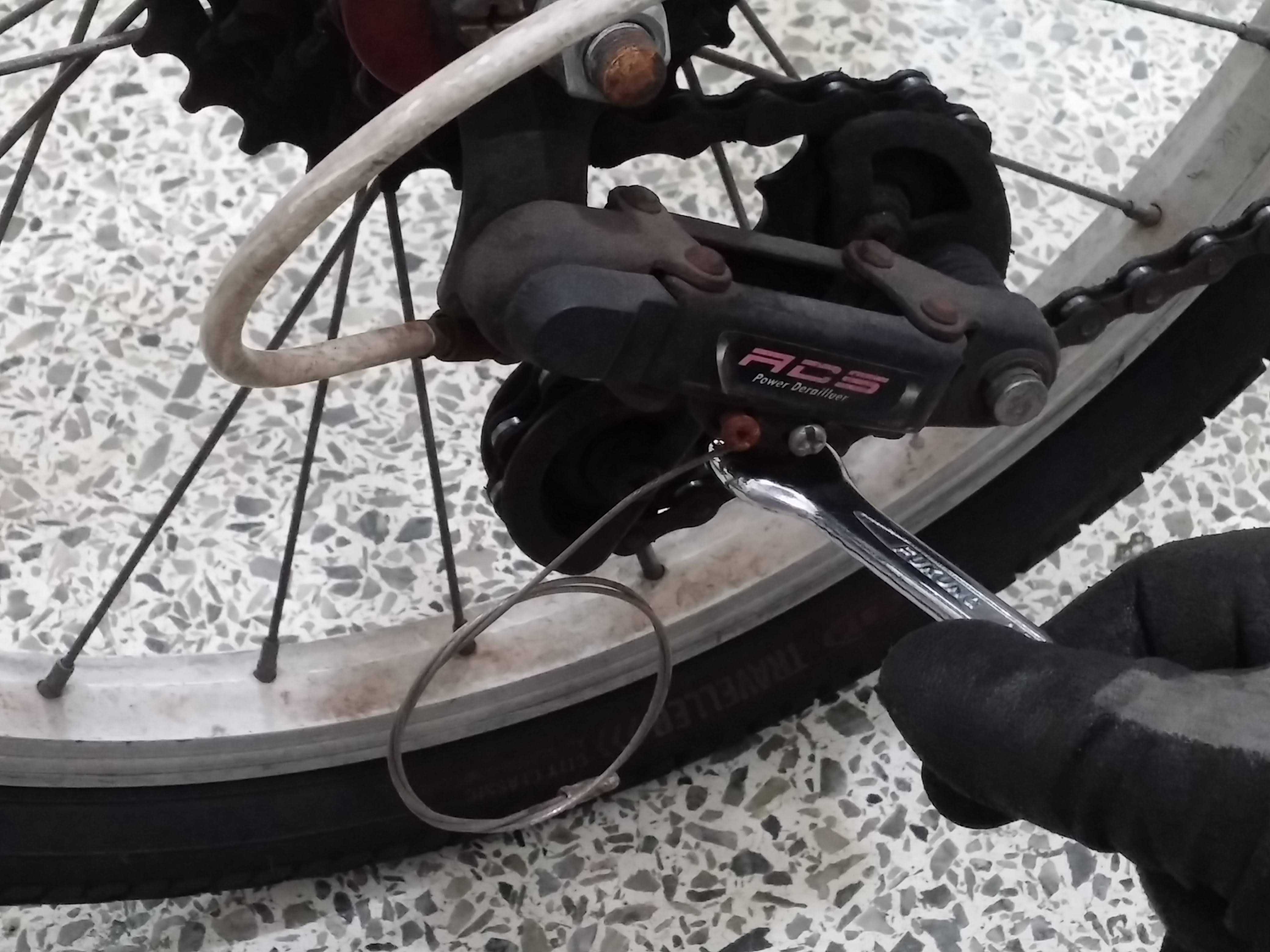

육각볼트에 맞는 스페너를 사용해서 기어속선을 풀어줍니다

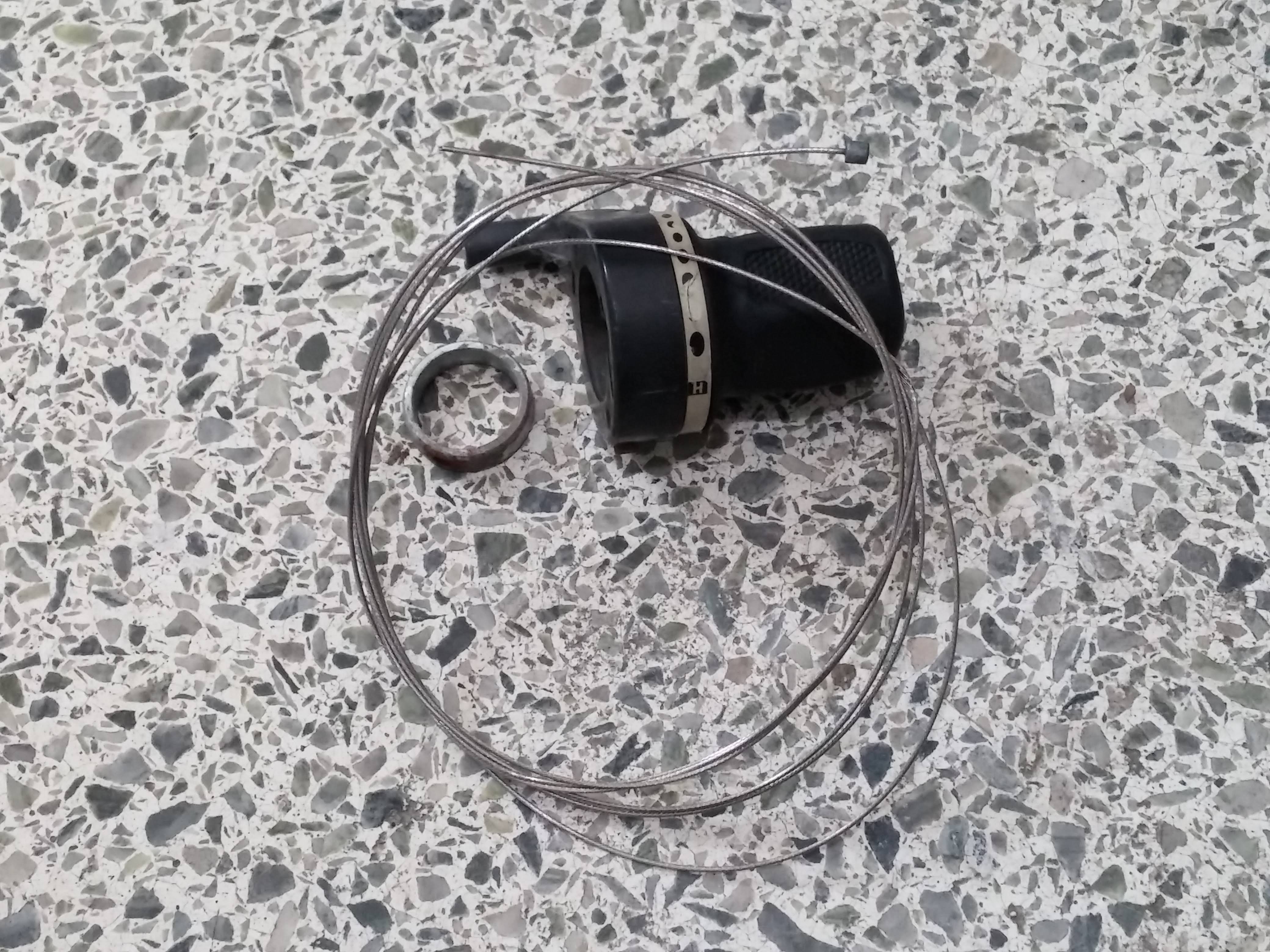

예전에 기어속선을 스테인레스 줄로 교체했던 모양입니다

오래된 줄이지만 녹도 없이 멀쩡하니 기어속선은 잘 보관하고

고장난 기어레버는 버립니다



새 기어레버를 장착할 때는 사진을 찍지 못했네요

기어레버는 시마노 제품중에 가장 저렴한 SL-TX30(5천원수준)으로 준비했습니다

'SL TX30' 추천 최저가 검색 – 에누리 가격비교 (enuri.com)

SL TX30 추천 최저가 검색 – 에누리 가격비교

그래도 기존의 기어레버보다는 훨씬 조절하기가 좋고 튼튼합니다

간단히 설명하면 아래와 같습니다

1. 기어레버를 핸들봉에 끼운다

2. 기어속선을 기어겉선을 통해서 뒷 드레일러까지 배치한다

3. 기어속선을 뒷 드레일러에 고정한다

4. 기어레버를 조절해보면서 사용하기 좋은 각도로 고정한다

5. 기어가 1단에서 7단까지 잘 조절되도록 뒷 드레일러의 장력을 맞춘다



아래는 결과물인 동영상입니다

생활자전거의 뒷 드레일러는 품질이 좋지 못하여

노후화되면 기어 변속이 잘 되지 않습니다

기어레버를 교체하니 7단을 제외한 1~6단까지는 잘 변속됩니다

생활자전거의 뒷 드레일러가 고장이라 기어변속이 잘 되지 않는다면

아래의 저렴한 3300원 정도의 생활자전거용 뒷 드레일러를 구입하여 교체하는 것도 방법입니다만

http://www.enuri.com/detail.jsp?modelno=16589099

자전거 드레일러 선런 일반 7단 뒷변속기 < 자전거부품 < 자전거 [에누리 가격비교]



오래도록 기어를 잘 사용하고 싶은 자전거라면

B 텐션 조절 나사가 달려있는 드레일러(12000원 정도)로 교체하는 것이

지속적으로 뒷바퀴 기어변속이 잘 되도록 할 수 있는 방법인 것 같습니다

다음에 기회가 되면 아래의 제품을 구입하여 교체하고 공유해 드리겠습니다

http://www.enuri.com/detail.jsp?modelno=16327850

시마노 RD-TZ50 투어 투어니 뒷디레일러 < 자전거부품 < 자전거 [에누리 가격비교]



오늘은 생활자전거를 조금 오래타다보면

꼭 문제를 일으키는 뒷바퀴 기어 레버를

수리한 내용을 공유해 드렸습니다
