전자식 버니어 캘리퍼스 수리기(DIY)

by 컴매니아 2025. 3. 29.
반응형

다양한 DIY 진행에 여러가지 도구들을 사용하지만

그 중에 가장 유용한 도구중에 하나로

버니어 캘리퍼스가 있습니다

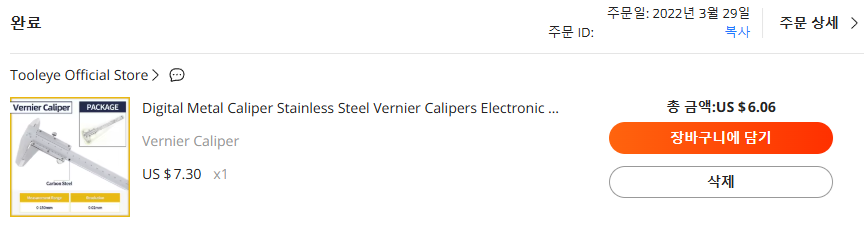

아래 스크린샷과 같이 6.06$에 구입해서

3년 가까이 잘 사용해 왔습니다

스테인리스 버니어 캘리퍼스가 필요하신 분은 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oDuU4ol



Measurenments|stainless Steel 150mm Digital Vernier Caliper - Micrometer Measuring Tool

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



그런데 최근에는 3개의 버튼이 동작하지 않고

심지어 측정 수치도 절반으로 나와서 사용할 수가 없습니다



오늘은 버튼과 측정수치 고장이 발생한

전자식 버니어 캘리퍼스를 수리한 내용을 공유해 드립니다

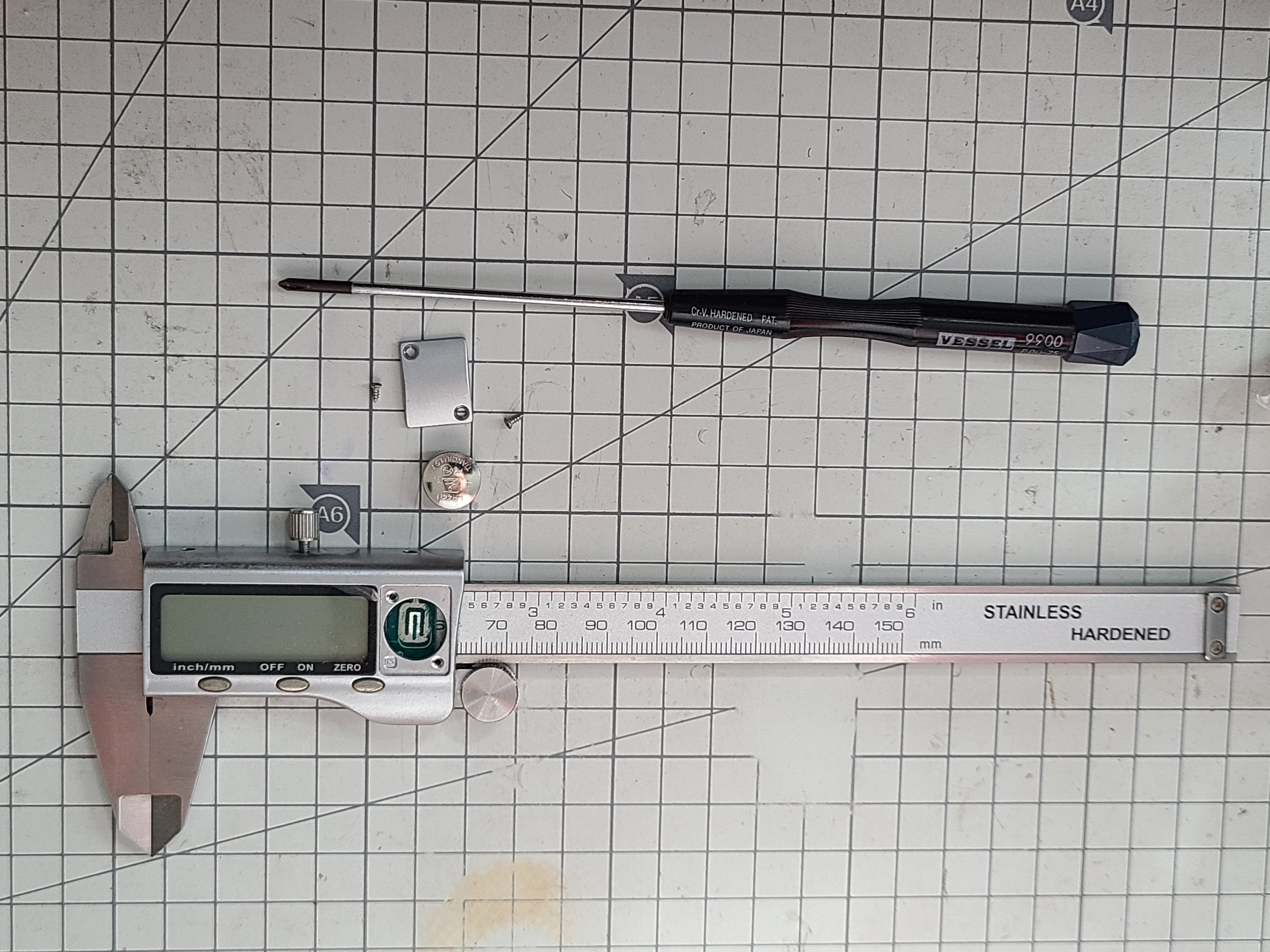

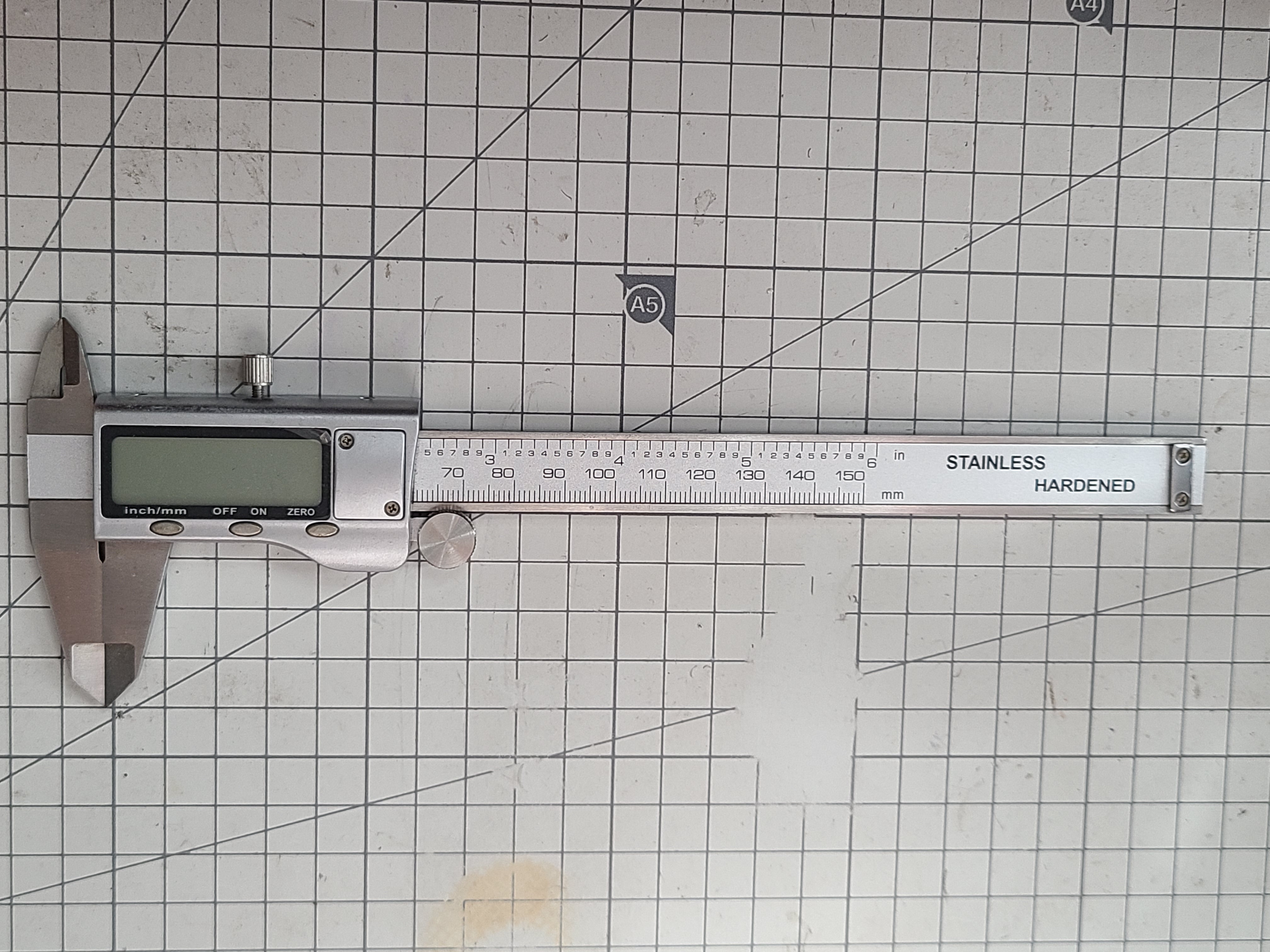

오늘의 환자입니다



우선 건전지를 빼 줍니다



0. 수리에 관계없는 분해



아래 부분들은 처음 수리에 도전한 부분이라

수리를 완료하고 생각해보니

수리와 관련없는 분해입니다



혹시 분해가 필요한 분은 참고하세요

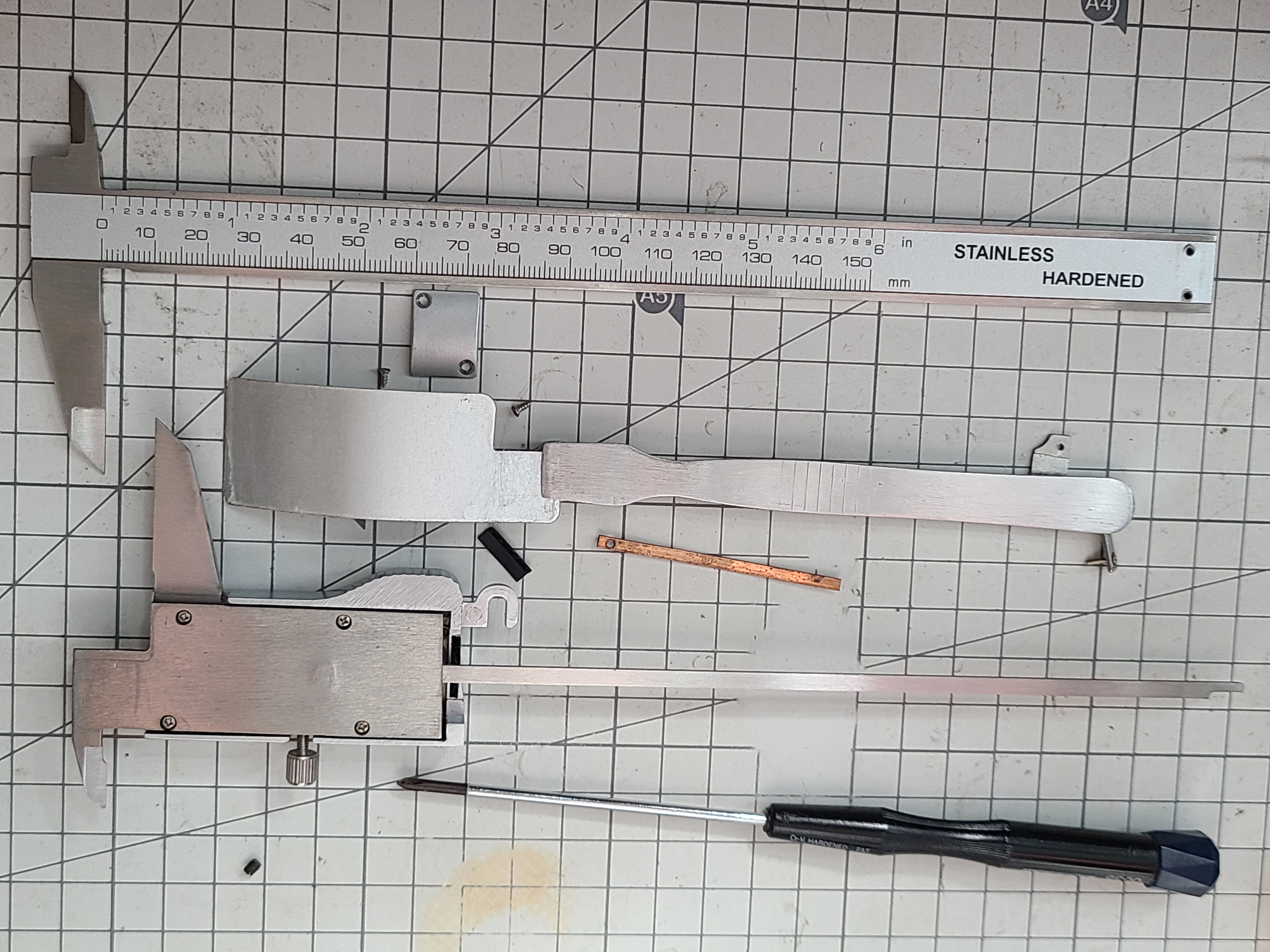

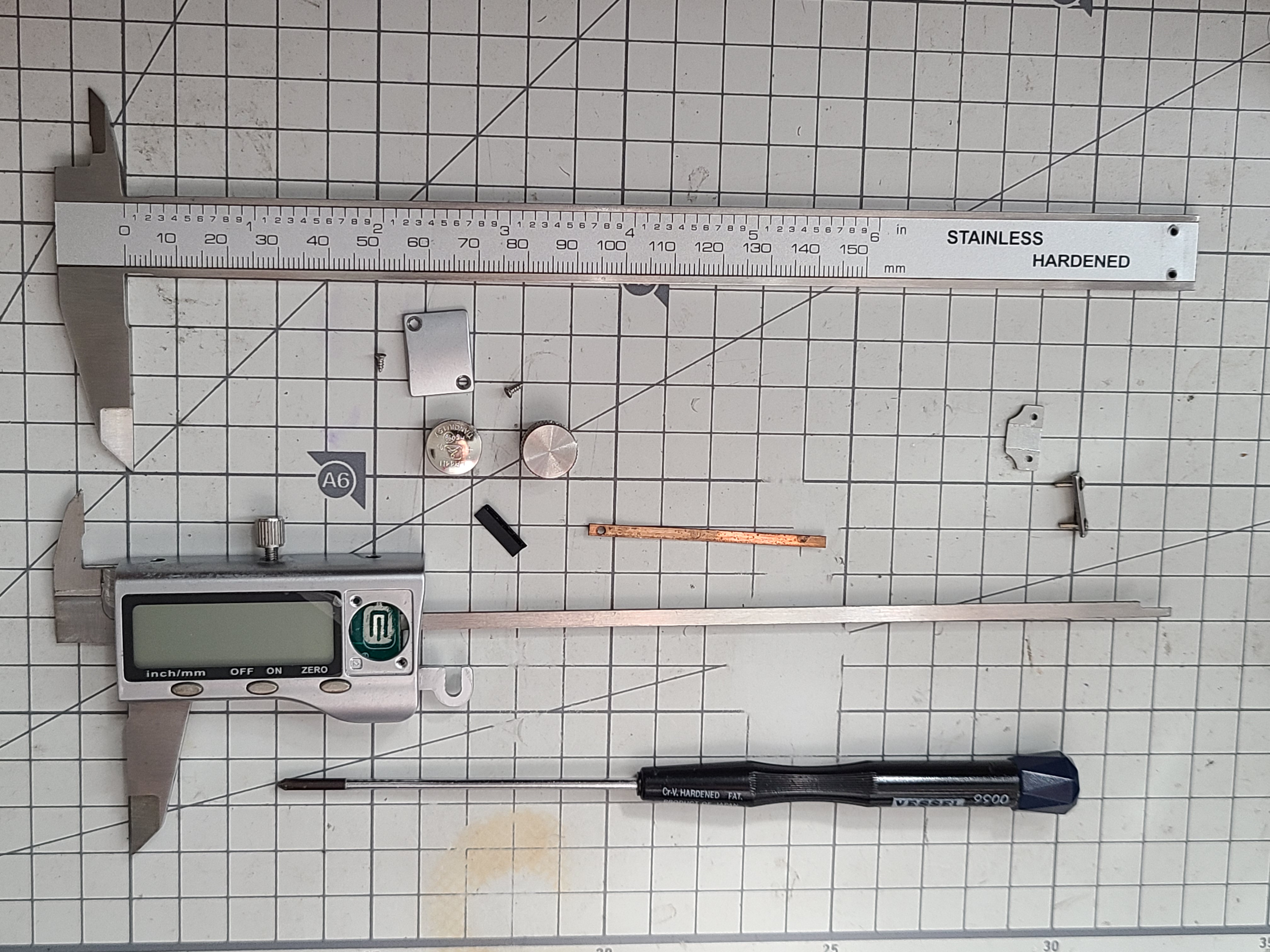

위 사진의 오른쪽에 위치한 움직임 한계를 제한하는 부품부터 풀어준 후 쭉 빼내면

아래사진과 같이 분리됩니다

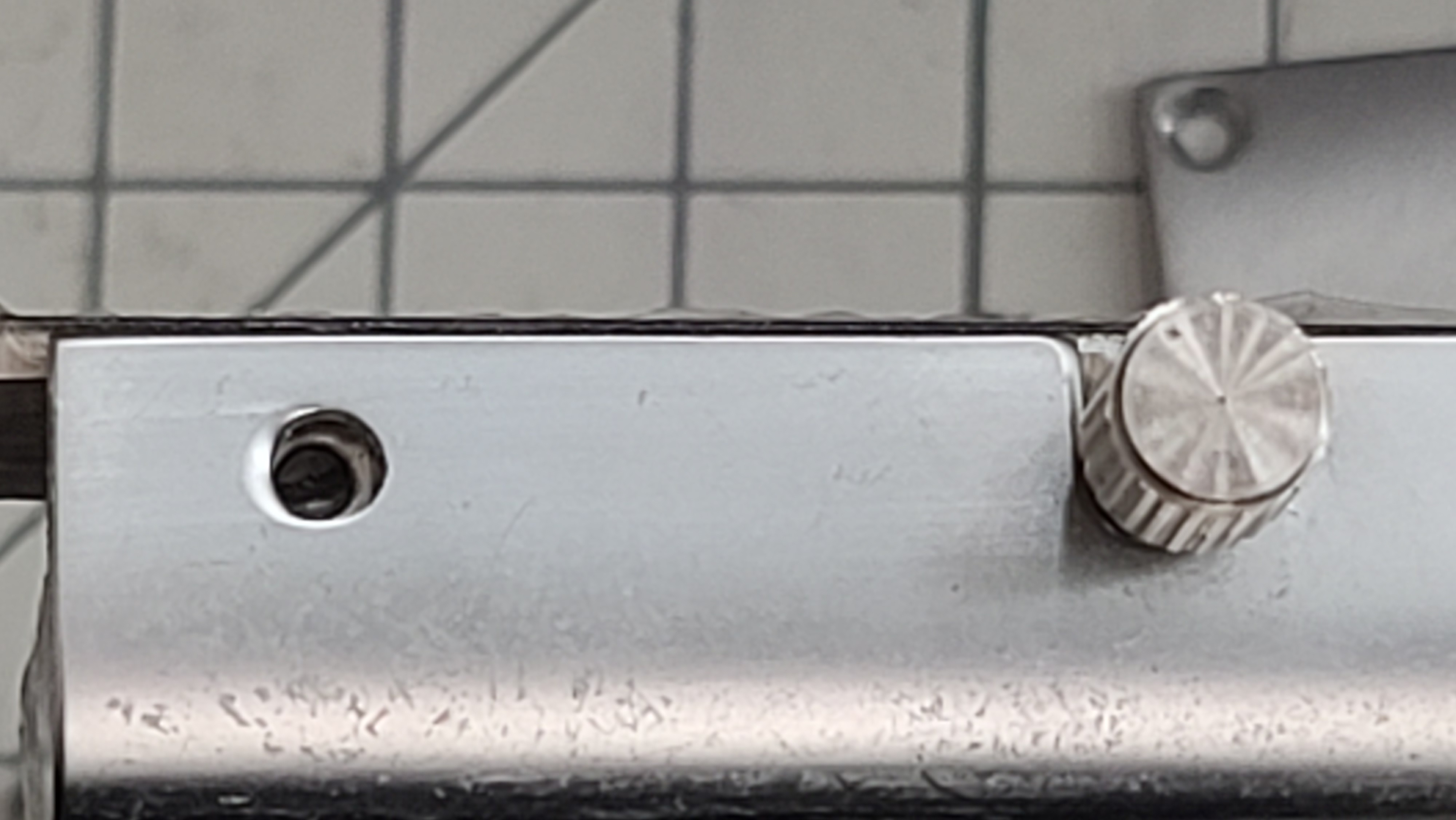

본체 위쪽을 확대해서 찍어보니 매우작은 일자 나사가 있습니다

이 나사는 버니어 캘리퍼스를 조절할 때 움직임의 뻑뻑함을 조절하는 나사입니다



1. 수리를 위한 분해



본체 뒤면의 스티커를 BGA 스크래퍼를 사용하여 떼어줍니다

스티커등을 뗄때 손으로 잡지 않고 평평한 도구를 사용해서 떼어주어야

접착력 손실이 없어서 나중에 잘 붙습니다

저렴한 BGA 스크래퍼를 구입해 놓으면

커버를 분리할 때 일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도

커버에 흡집이 발생하지 않게 분리할 수 있습니다

아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd



5Pcs Metal Spudger Crowbar Stainless Steel Scraper Disassemble Crowbar Phone LCD Repair Tools DIY Electronic Repair Tool - AliEx

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



스티커를 떼어낸 후 4개의 나사를 풀어주면

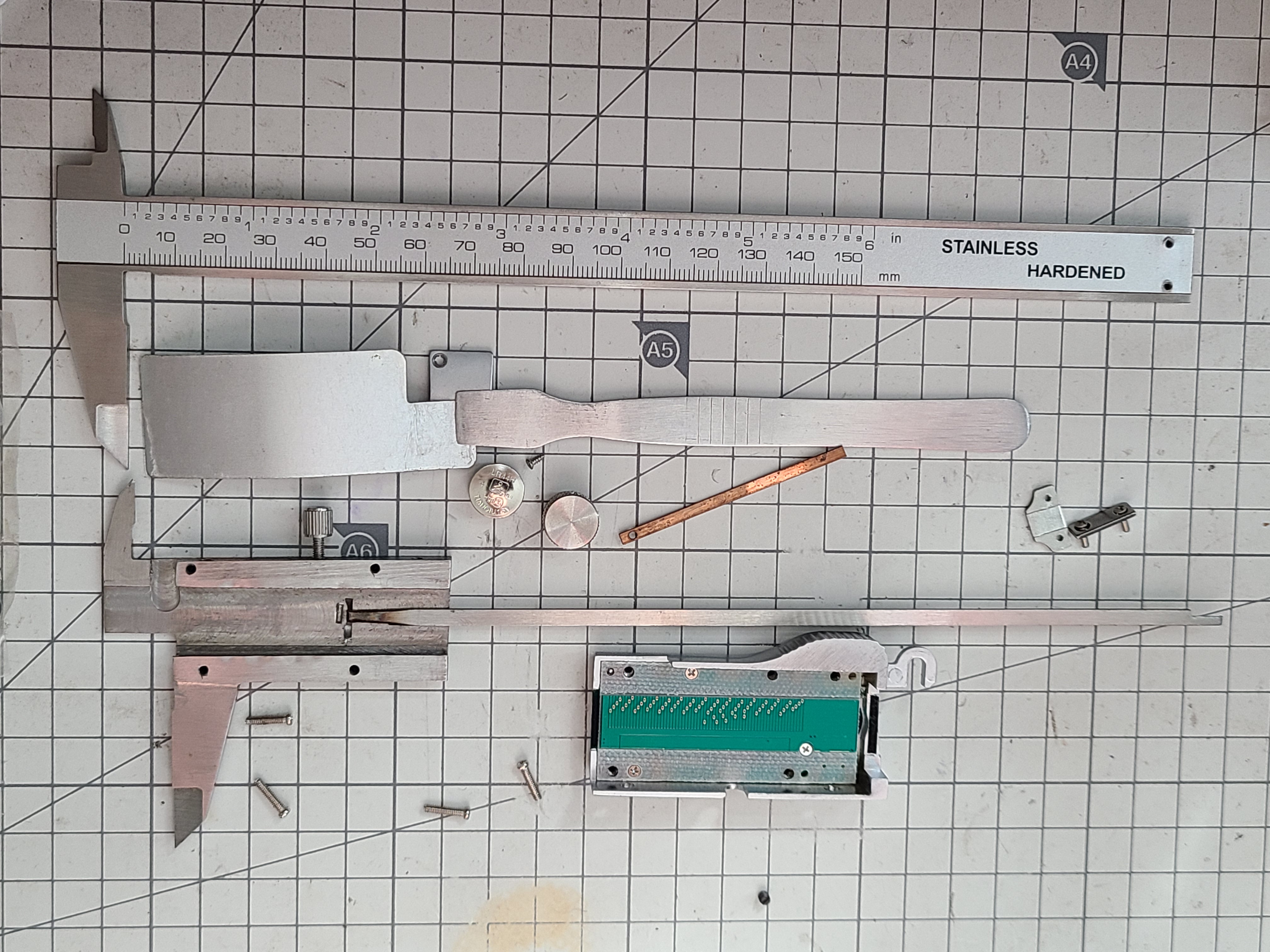

전자회로가 있는 본체가

아래 사진과 같이 분리됩니다

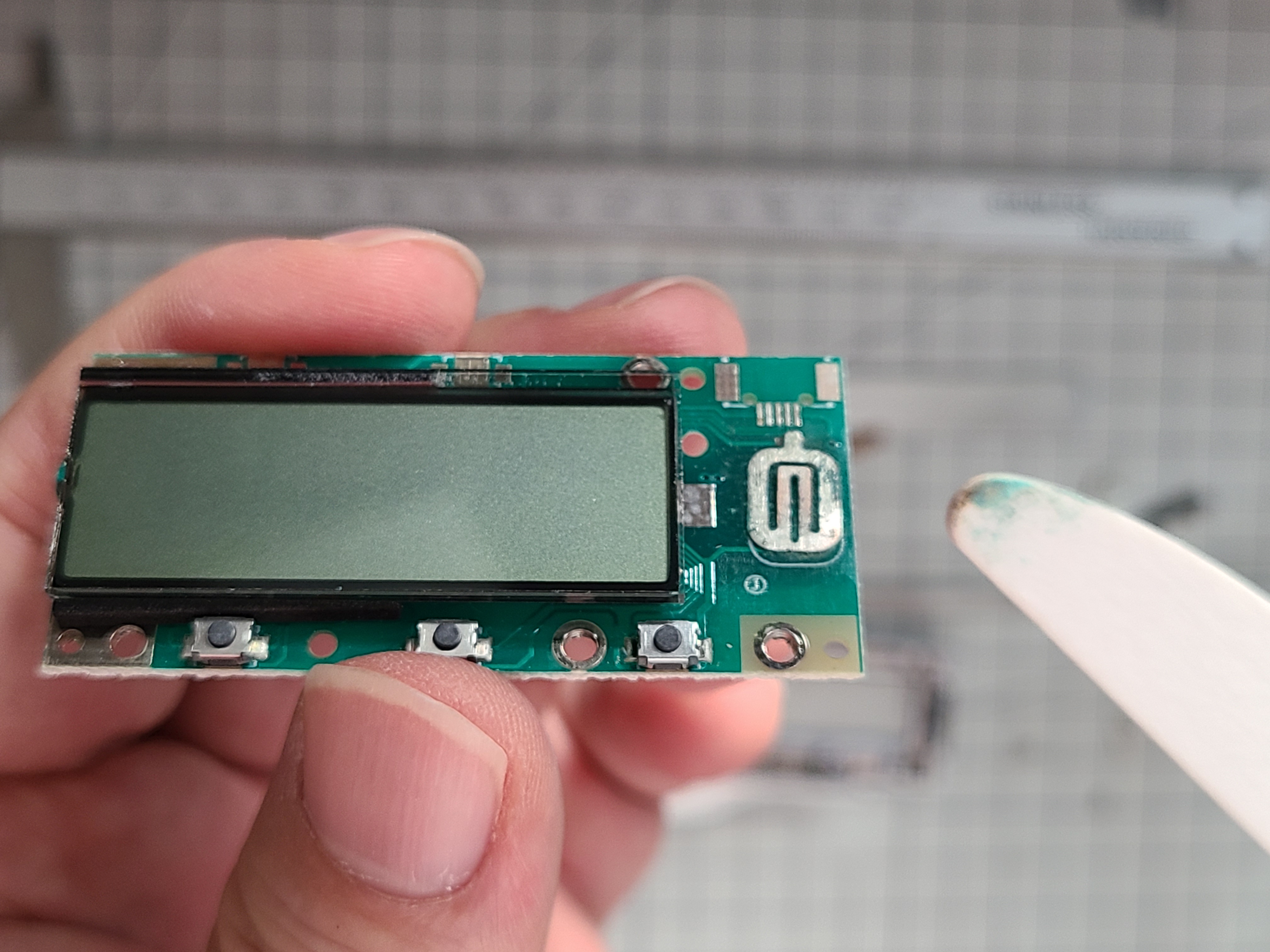

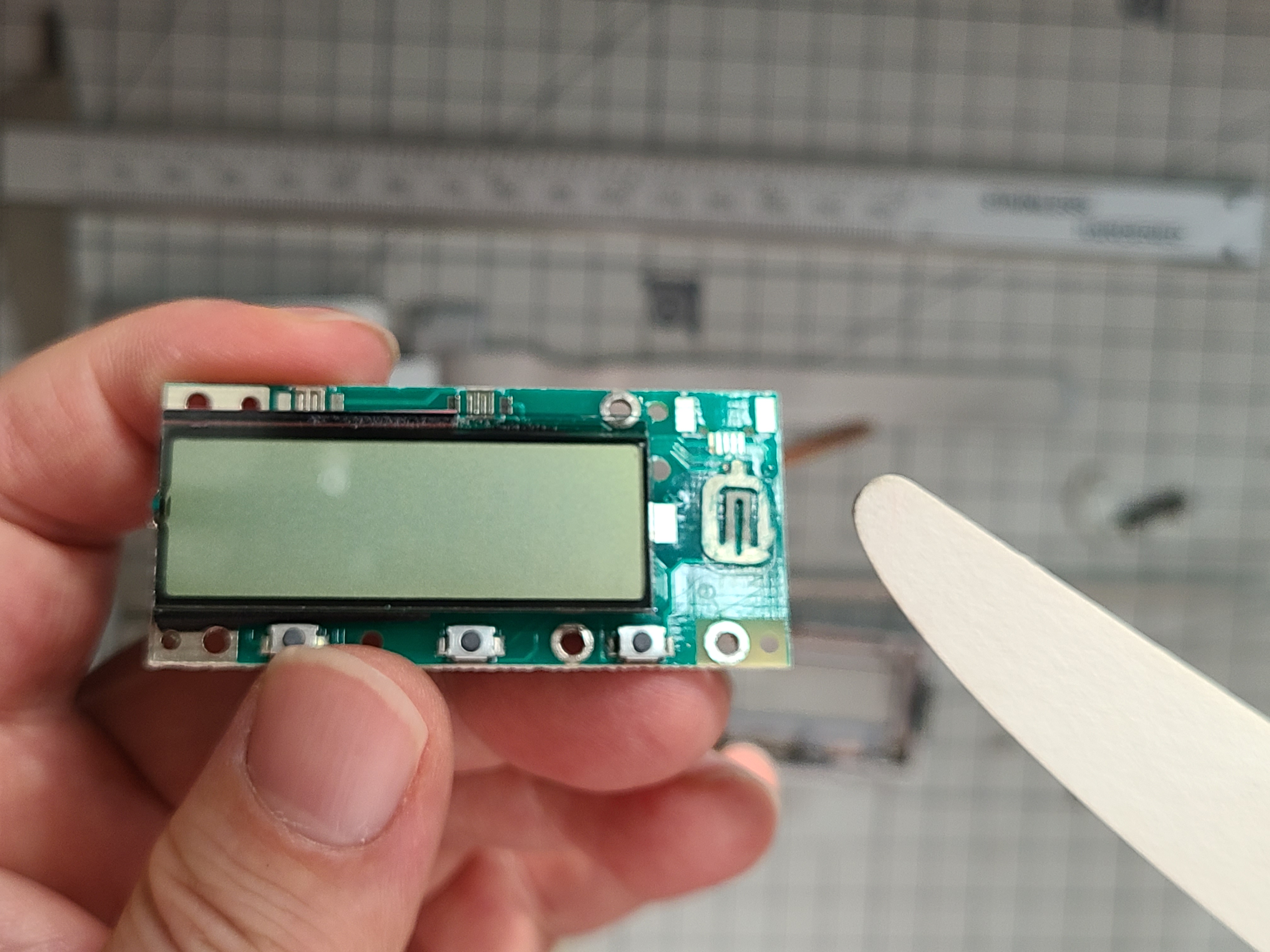

위 사진에서 PCB를 잡고 있는 3개의 나사를 풀어주면

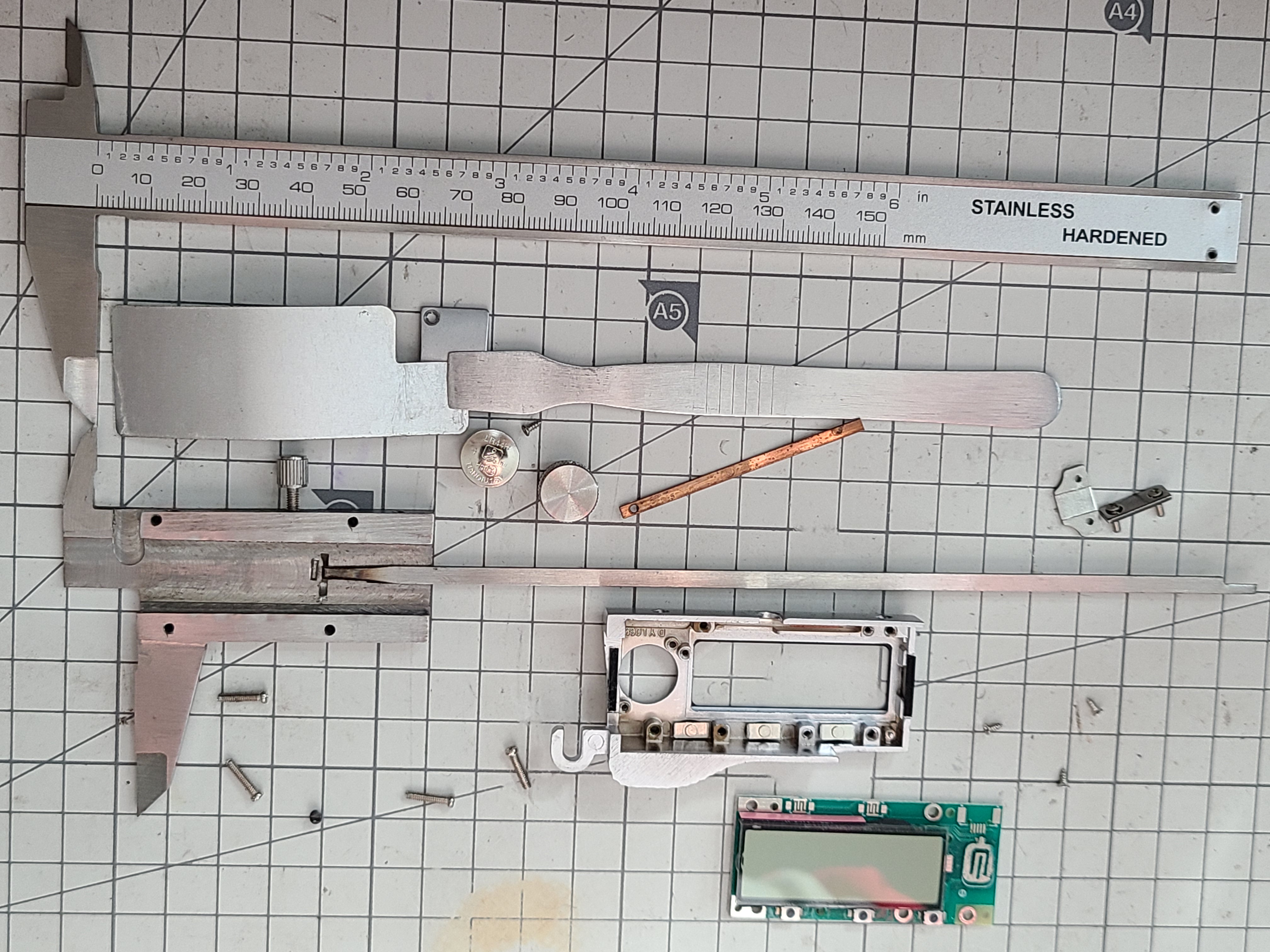

아래 사진과 같이 PCB가 분리됩니다

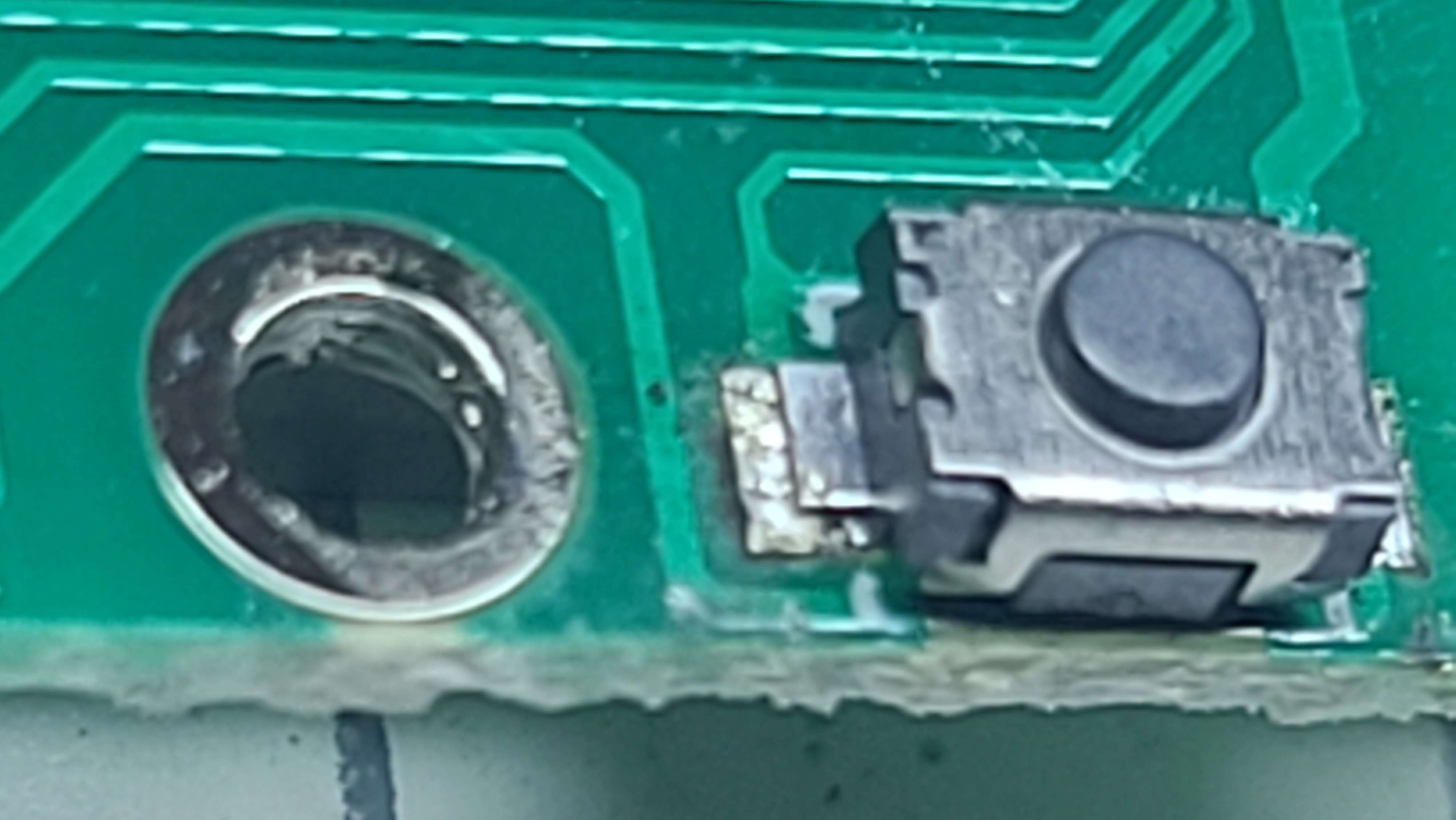

아래 사진과 같이

건전지 접촉단자가 지저분 합니다



손톱정리용 네일사포를 사용하여 배터리 단자 중 배터리와 닿는 부분의

지저분한 녹을 닦아내 줍니다

아래 사진과 같이 정리하였습니다



동작하지 않는 3개의 스위치 교체를 위해서

PCB에 위치한 스위치를 보니

아래 사진과 같이 작은 SMD 스위치 입니다

집에 보유한 다양한 스위치들과는 완전히 다른 크기의 스위치입니다

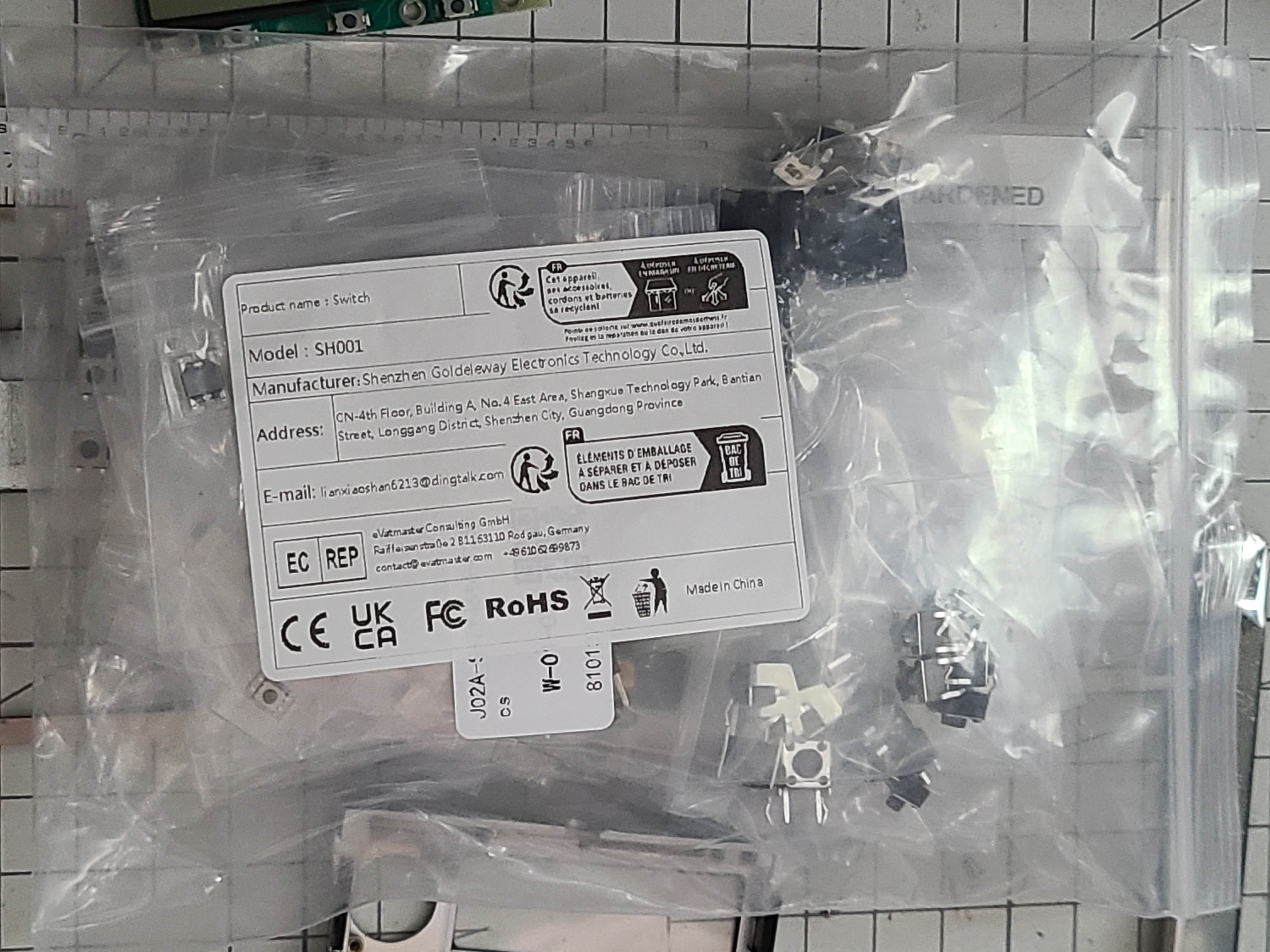

알리에서 검색하다 보니 좋은 스위치 세트를 발견하여

아래 사진과 같이 구입하였습니다

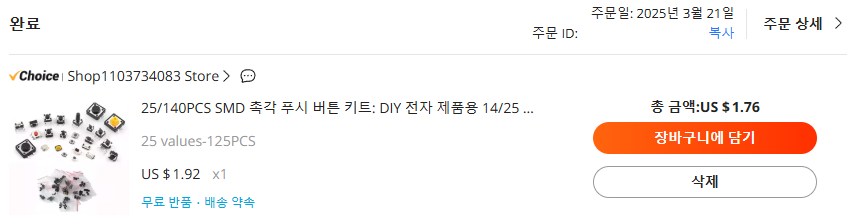

저는 아래 스크린샷과 같이

choice 기회를 이용하여 조금 저렴하게 구입하였습니다



스위치의 크기나 판매하는 곳을 몰라서 애매할 때 사용하기 좋은

25종류의 스위치를 5개씩 넣은 스위치 세트를 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oDi0rkv



25/140PCS SMD Tactile Push Button Kit: 14/25 Values DIP Micro Switches for DIY Electronics - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

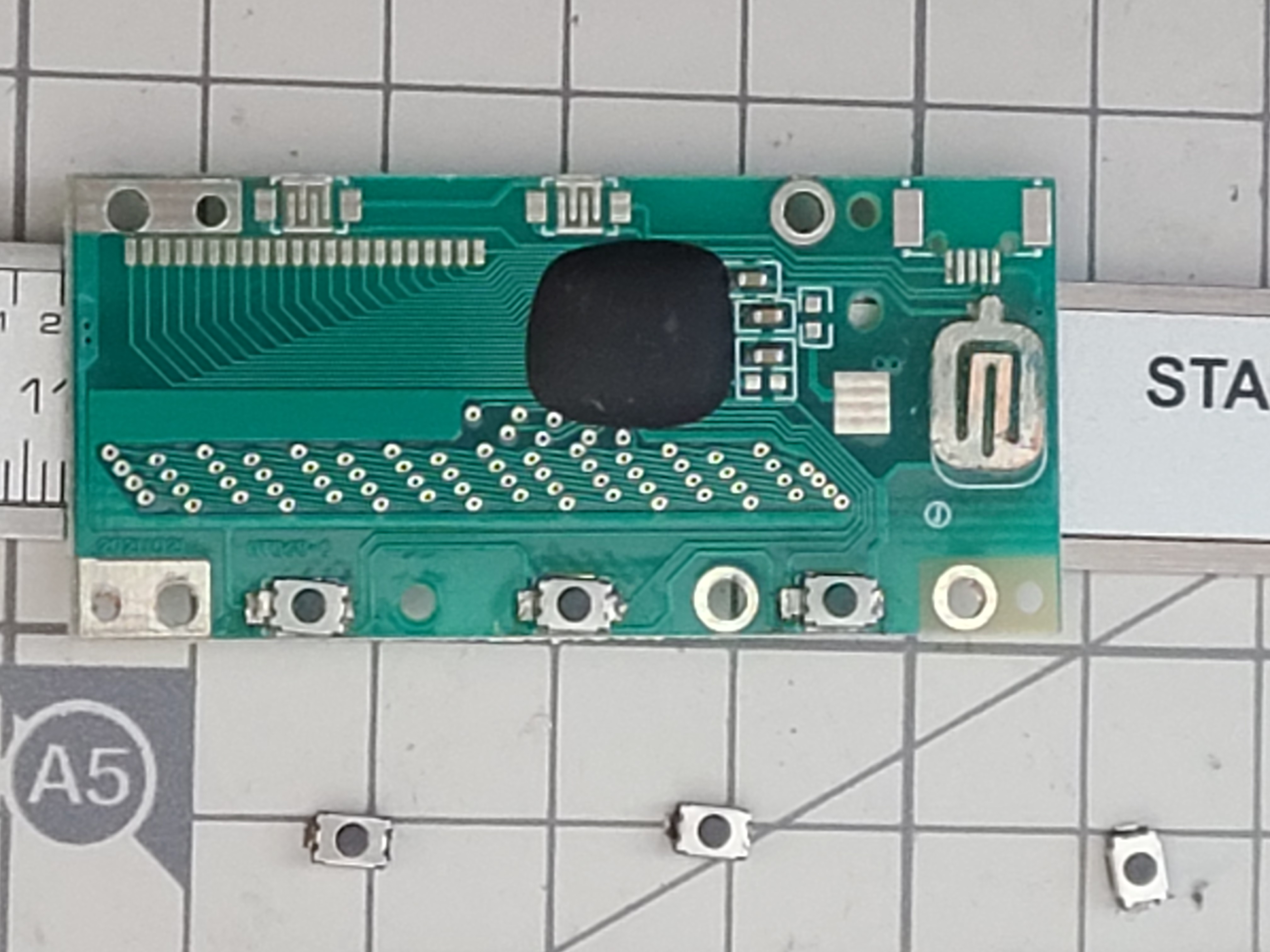

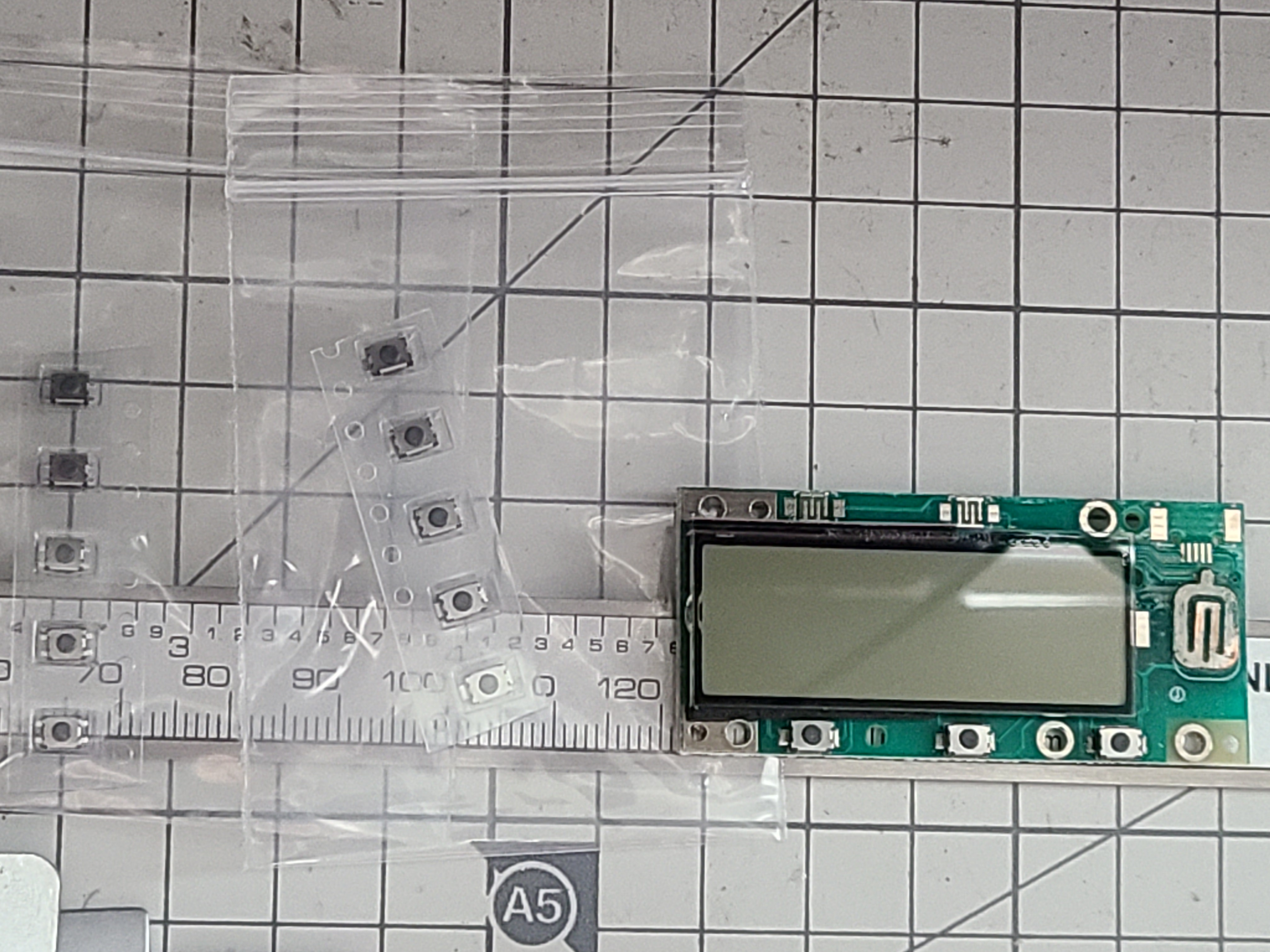

25종의 스위치 중 비슷한 스위치는

아래사진의 2가지입니다

위 사진의 왼쪽 스위치는 단자가 4개이고

중앙의 스위치가 원래 스위치와 동일하게 단자가 2개이니

중앙의 스위치를 사용하여 교체를 진행합니다



인두기를 400도 정도로 설정하고

스위치의 한쪽 단자를 충분히 가열한 후

다른쪽 단자도 가열하여

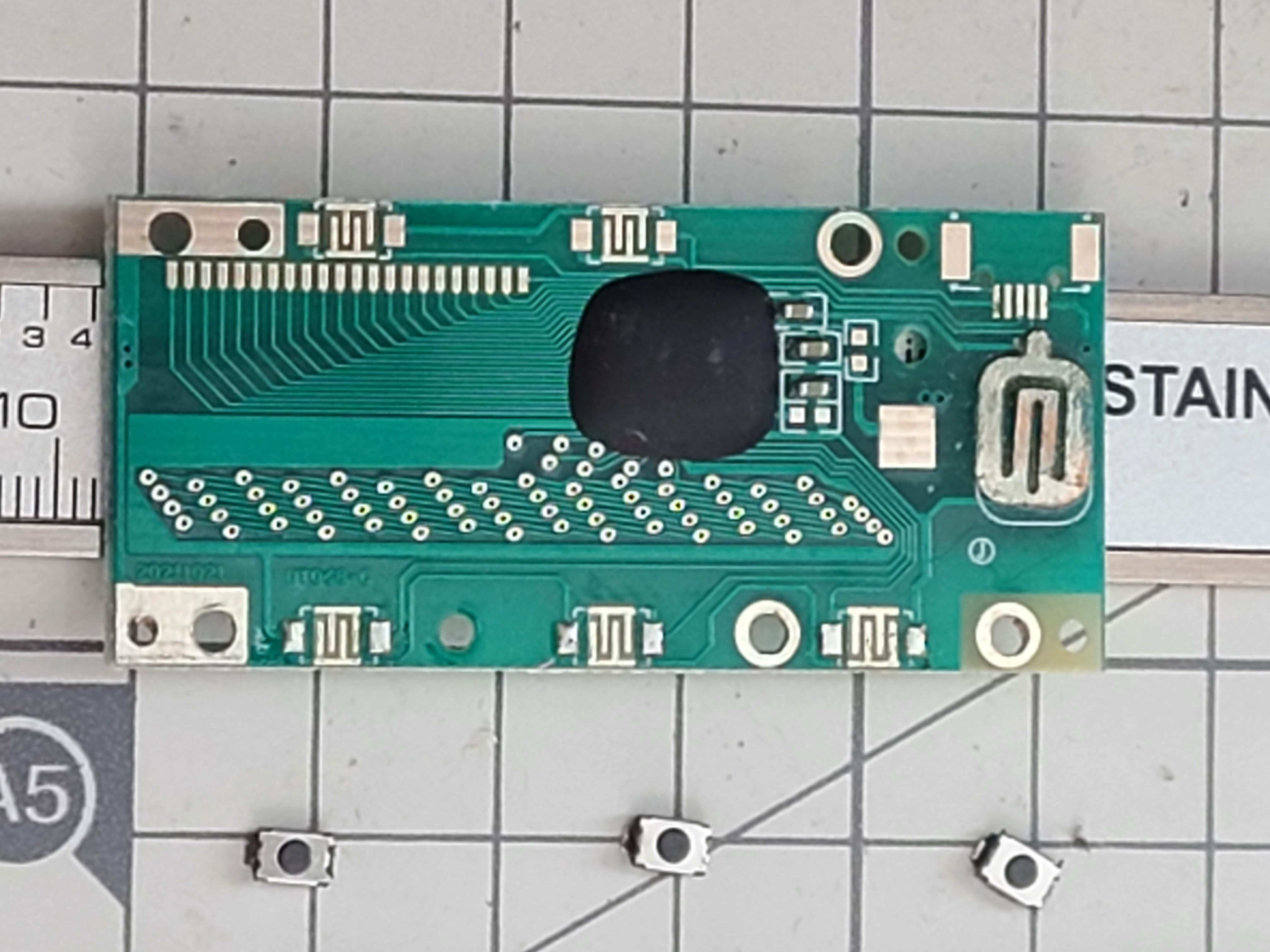

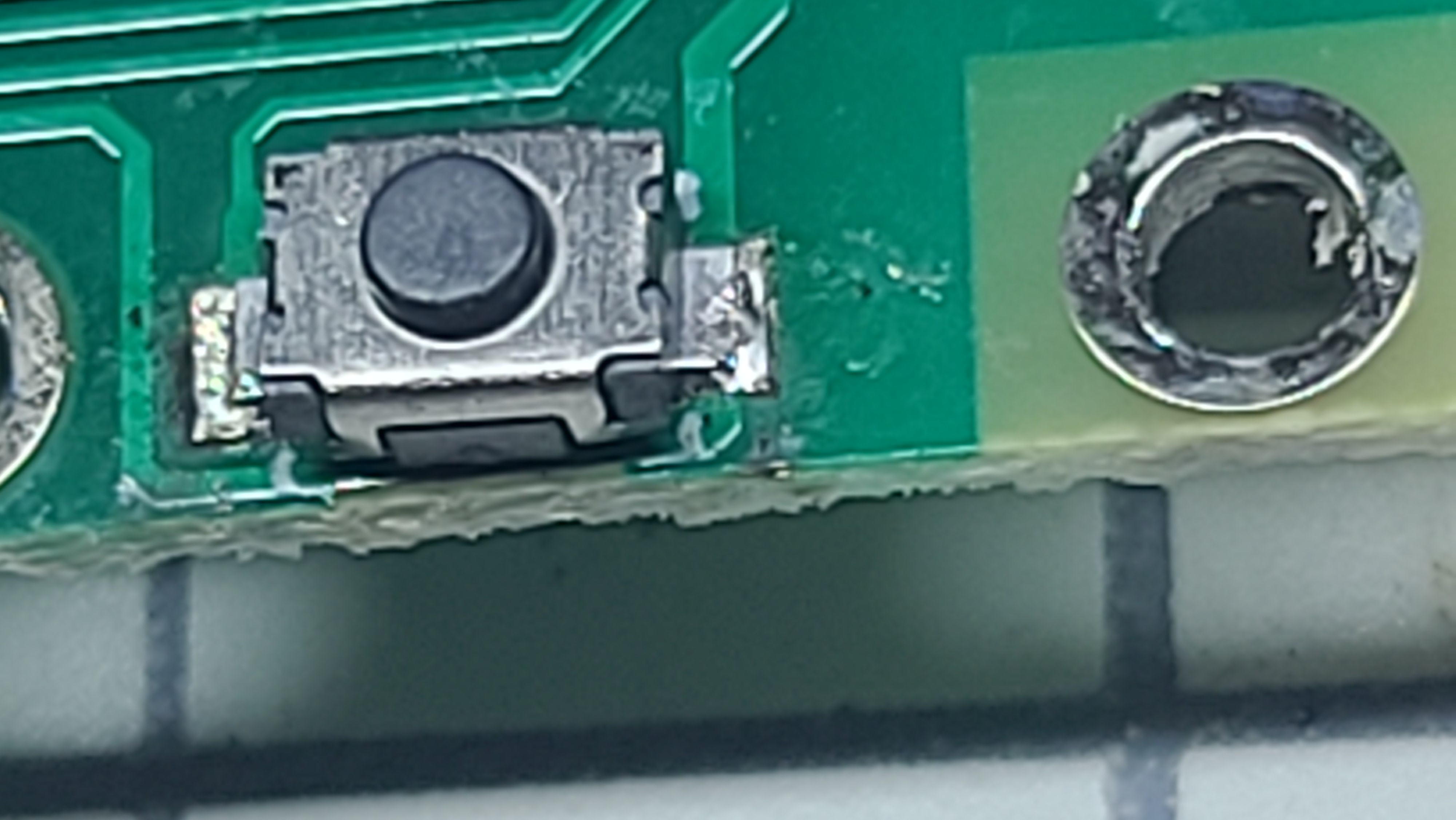

아래 사진과 같이 스위치를 떼어주었습니다



스위치를 장착시에는

핀셋으로 스위치를 정확한 위치에 올려준 후

스위치의 한쪽 단자를 PCB에 남아 있는 납과 함께 인두로 가열하여 스위치를 붙여준 후

반대쪽 단자는 미량의 납을 사용해서 붙여주었습니다



SMD 스위치가 작아서 잘 붙었는지 검사가 필요합니다



아래의 글에서 수리해서 사용중인

S20 Ultra의 카메라를 사용하여 9.x배 정도로 확대하여 확인합니다

갤럭시 S20 울트라 뒷판 5$에 자가수리(DIY), 범퍼케이스 추천



갤럭시 S20 울트라 뒷판 5$에 자가수리(DIY), 범퍼케이스 추천

삼성 갤럭시 A32 휴대폰을 사용 중이었는데 어플을 많이 깔아서 쓰다보니 점점 느려져서 더 빠른 기종으로 업그레이드가 필요해 보입니다 아래 글에서 유리깨진 휴대폰을 수리하는 방법도 익혀

robocomman.tistory.com

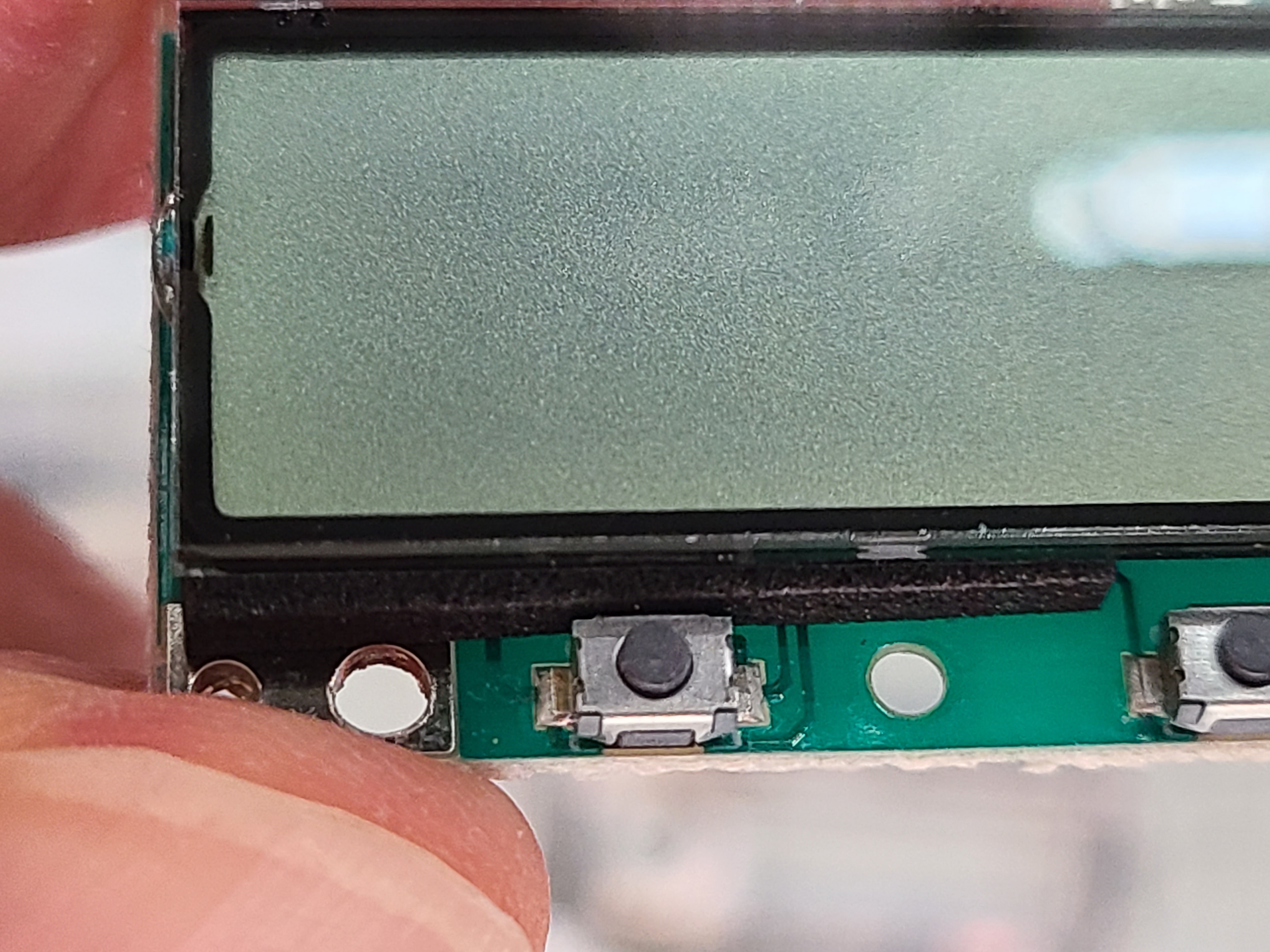

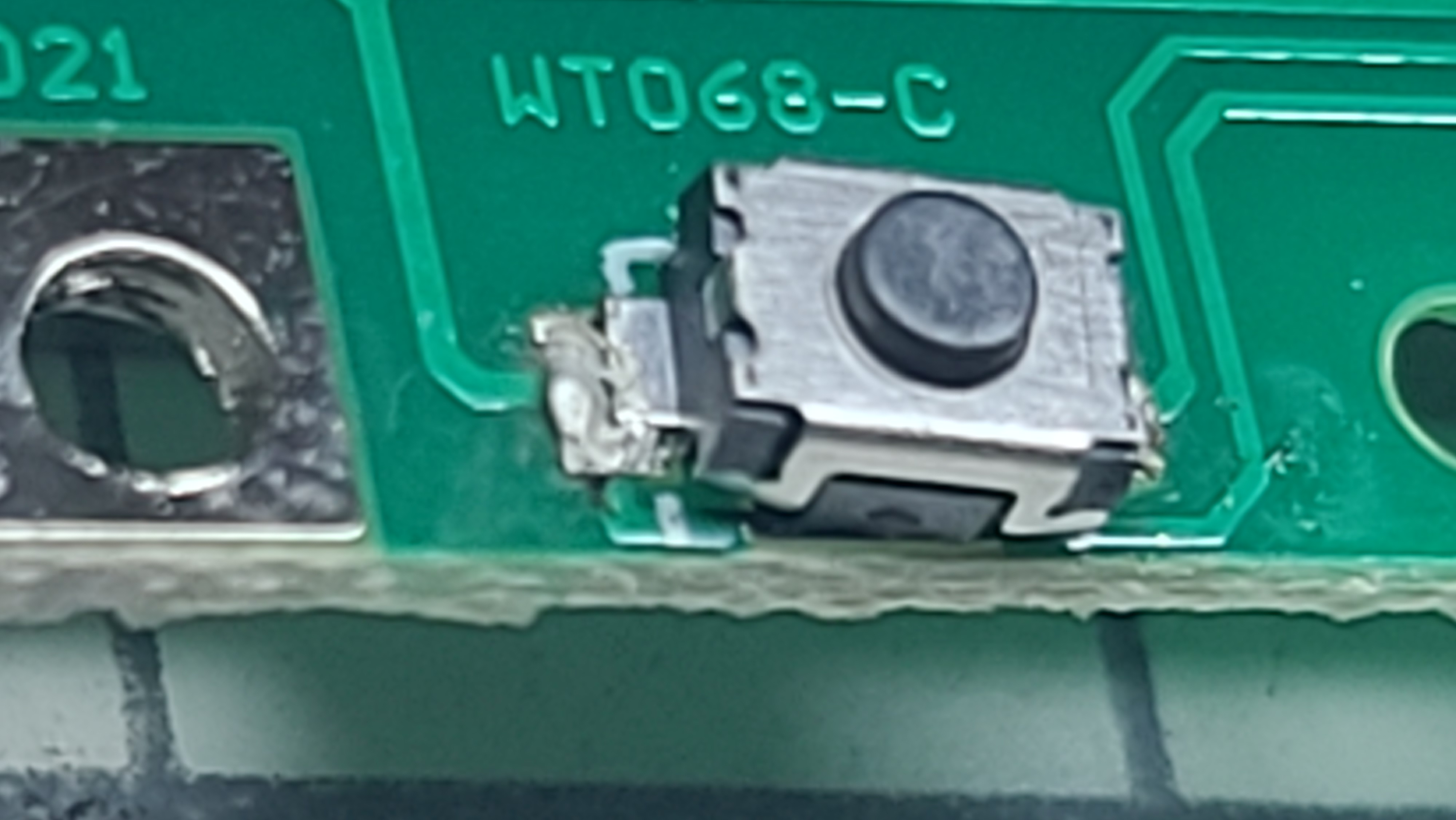

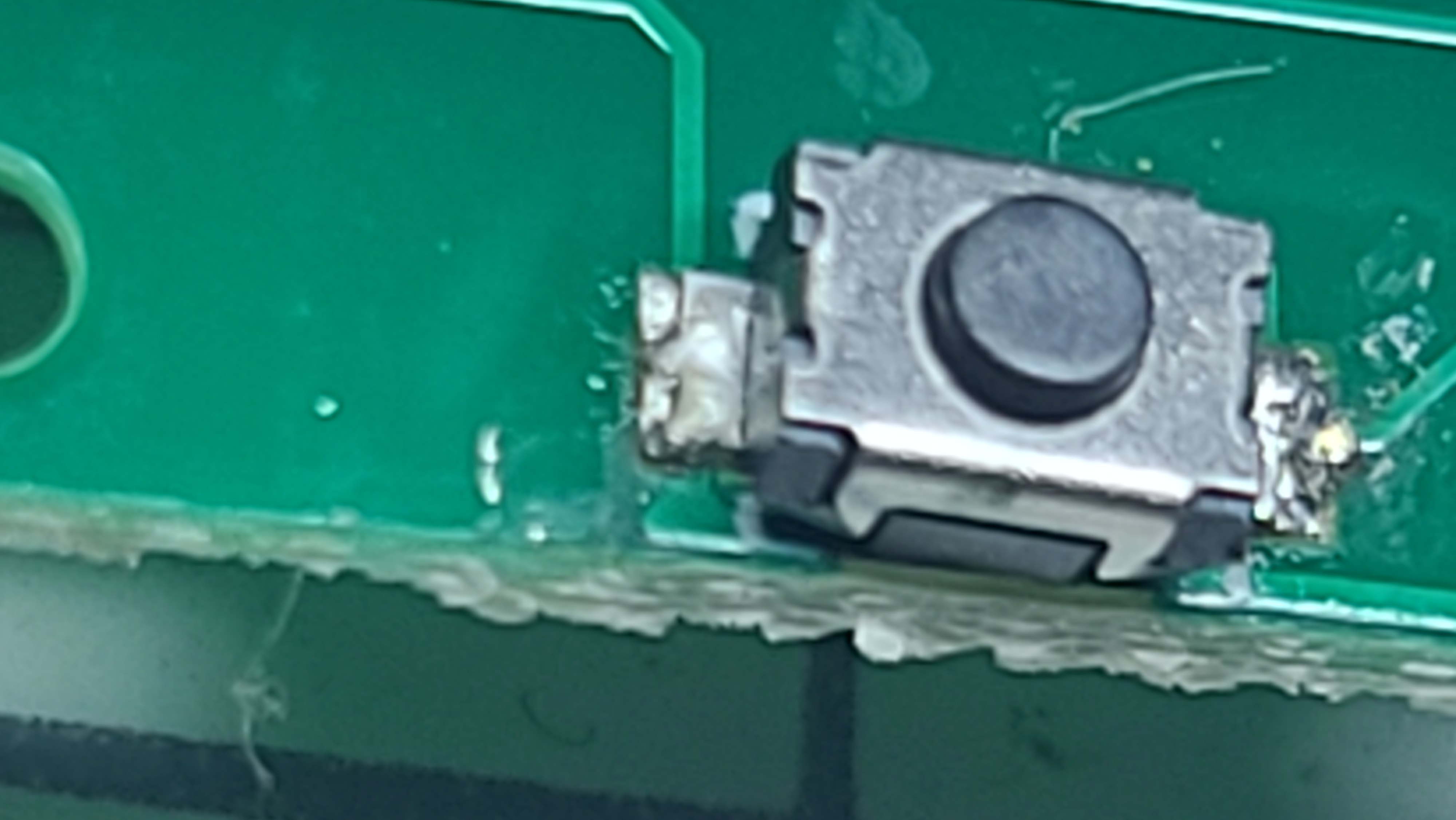

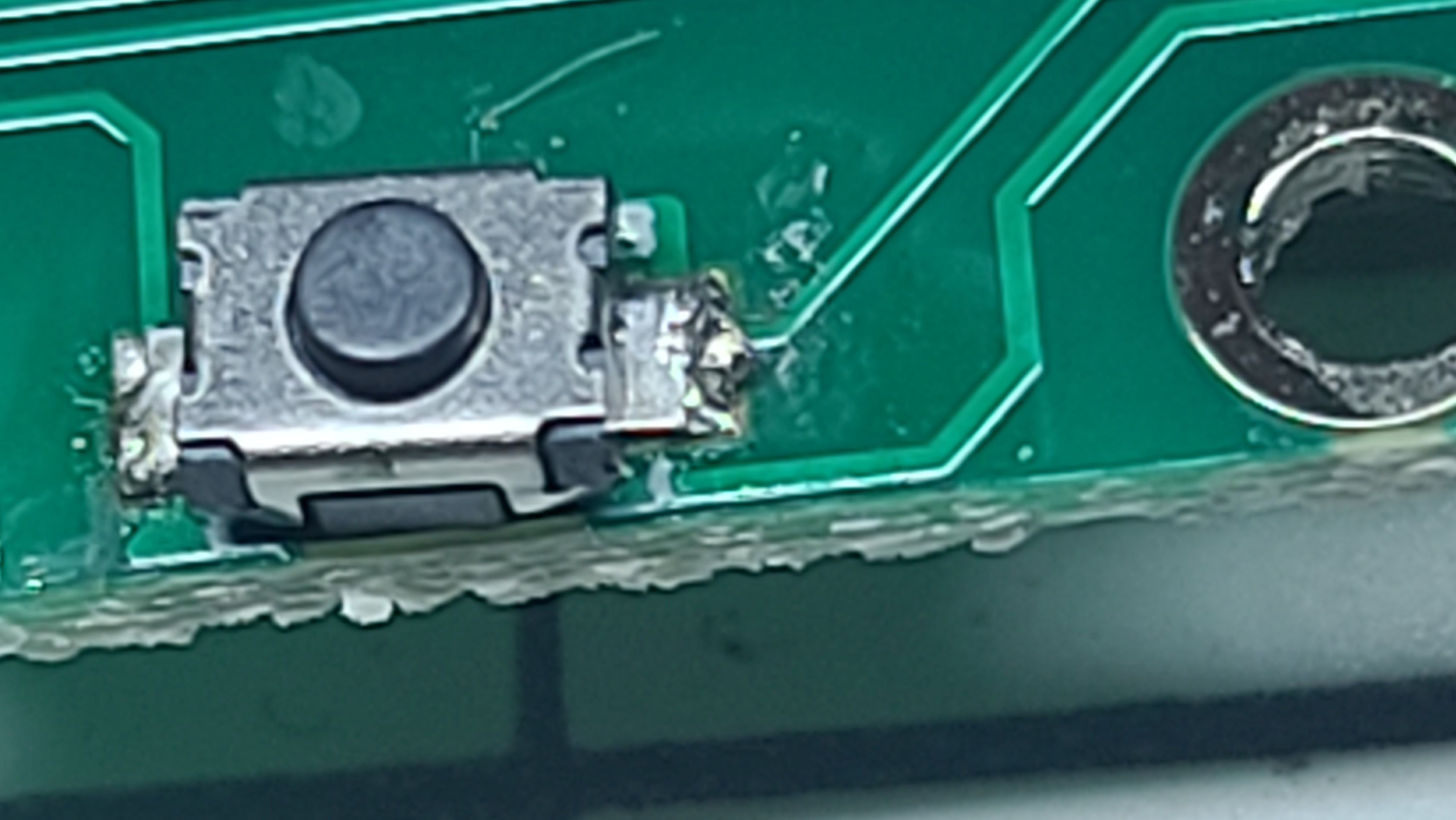

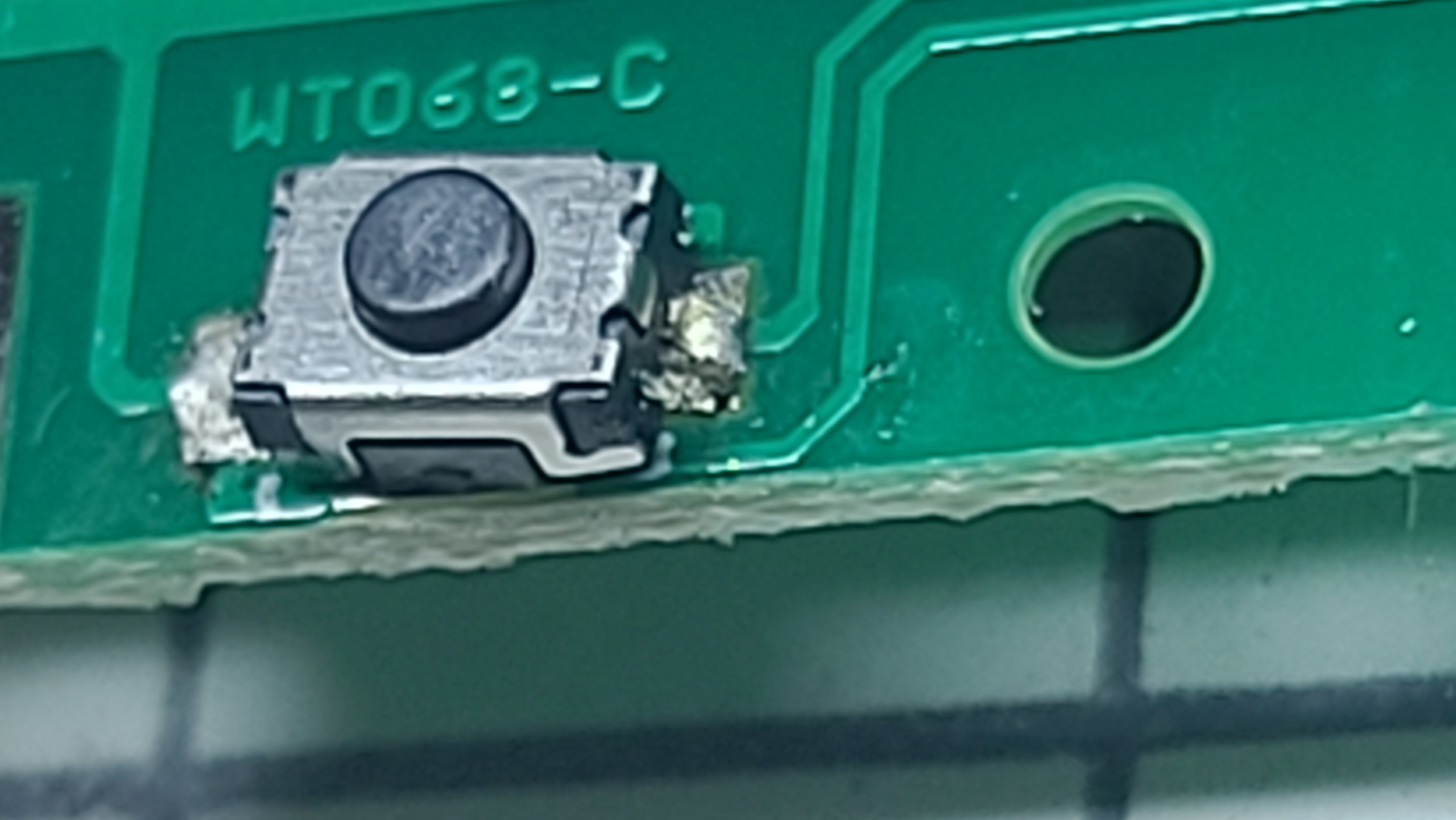

아래의 6개 사진과 같이 적당히 잘 붙었습니다



우선 PCB부분을 조립하고 새 배터리를 넣고

버튼 동작을 아래 동영상과 같이 확인합니다

버튼 3개가 모두 잘 동작합니다



이제 모두 조립한 후

아래 동영상과 같이 동작을 확인해 봅니다

길이가 절반으로 나오던 증상이 사라지고 잘 동작합니다

아마도 배터리 접촉 단자가 지저분해서 오동작했던 것 같습니다



오늘은 버튼과 측정수치 고장이 발생한

전자식 버니어 캘리퍼스를 수리한 내용을 공유해 드렸습니다



내용이 도움되었다면 아래의 공감 하트를 클릭해 주시고
질문은 댓글 달아주세요
또한 필요한 분들에게 아래의 공감 오른쪽에 위치한 위화살표나 카톡버튼을 사용하여 링크를 전달해 주시면 좋겠습니다
후원은 맨 아래 카카오페이 QR 코드(스마트폰에서만) 또는 Buy me a coffee 를 이용해 주세요~
