갤럭시 S20+ 화면고장 25$에 구입하여 직접수리(DIY)

아래의 글들에서 스마트폰 수리에 관한 내용을 공유해 드렸습니다



아이폰 8 배터리 9.82$로 자가교체(DIY) (tistory.com)

아이폰 8 배터리 9.82$로 자가교체(DIY)



유리 깨진 스마트폰 3천원에 자가수리(DIY) (tistory.com)

유리 깨진 스마트폰 3천원에 자가수리(DIY)



갤럭시 S20 울트라 뒷판 5$에 자가수리(DIY) (tistory.com)

갤럭시 S20 울트라 뒷판 5$에 자가수리(DIY)



당근에서 10만원에 구입한 S20+를

위에 소개한 유리 깨진 화면을 3천원에 자가수리하는 방법으로 수리한 후

사용하려고 세팅하는 중에 화면 먹통현상이 발생하였습니다



오늘은 화면먹통 현상이 발생한 S20+를

알리에서 25$에 저렴한 화면을 구입하고

깨진 뒷판은 5$에 구입하여

수리한 내용을 공유해 드립니다

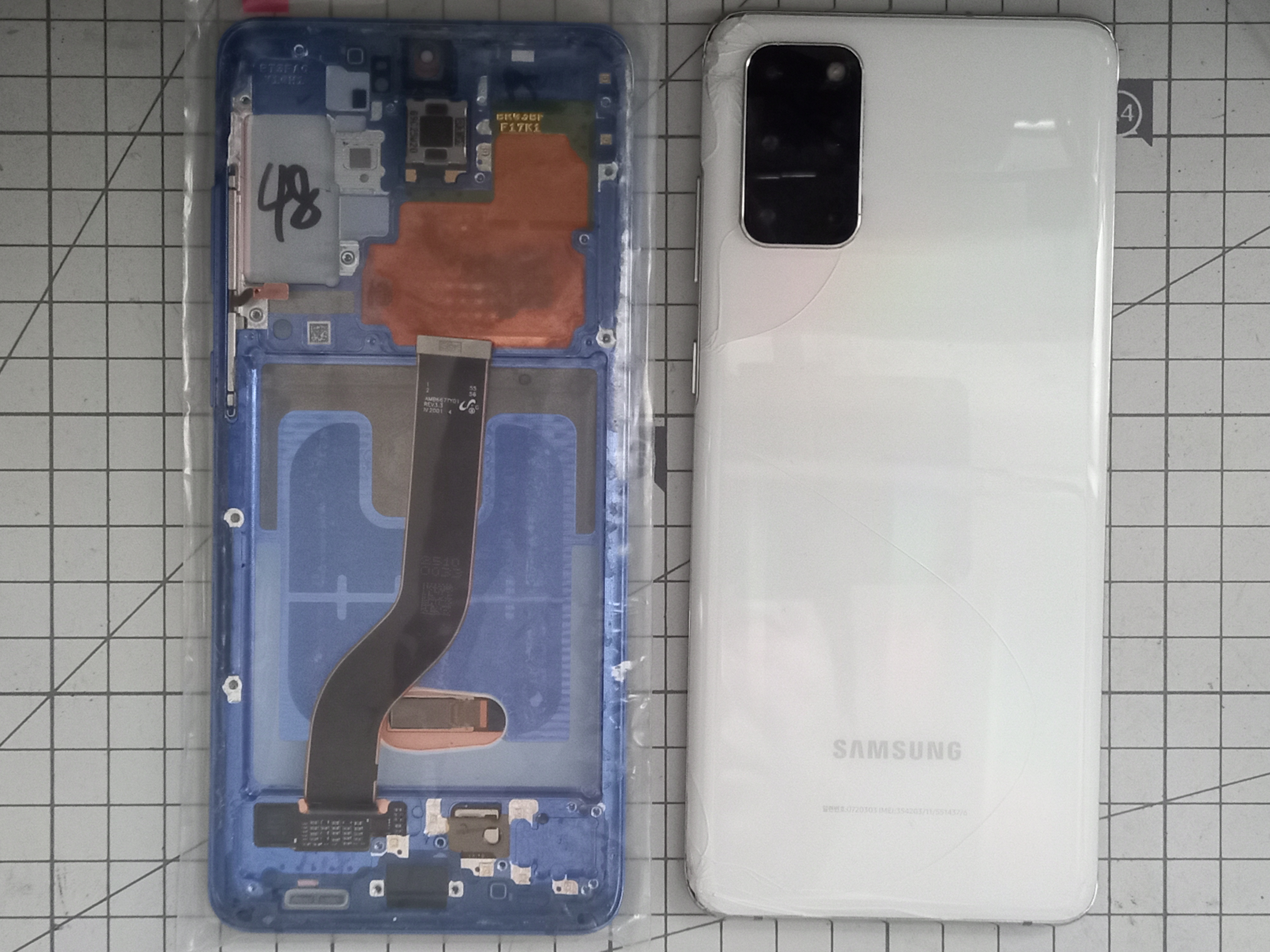

아래 사진의 오른쪽은 고장이 발생한 S20+ 의 뒷면이고

왼쪽은 알리에서 구입한 프레임이 포함된 S20+ 화면입니다



저렴한 화면은 아래링크에서 구입하였습니다

구입링크 : https://s.click.aliexpress.com/e/_DBlGteN

19.98US $ |Repair Edge Screen Separete Glass Practice Amoled For Samsung S20 + G9860 G986f G986u S20 Plus Broken Glass Touch Ok



휴대폰을 분리하여 작업하기 전에는 항상 배터리를 완전방전 시켜서

분해시 실수가 발생하더라도 고장이 발생하지 않도록 예방합니다

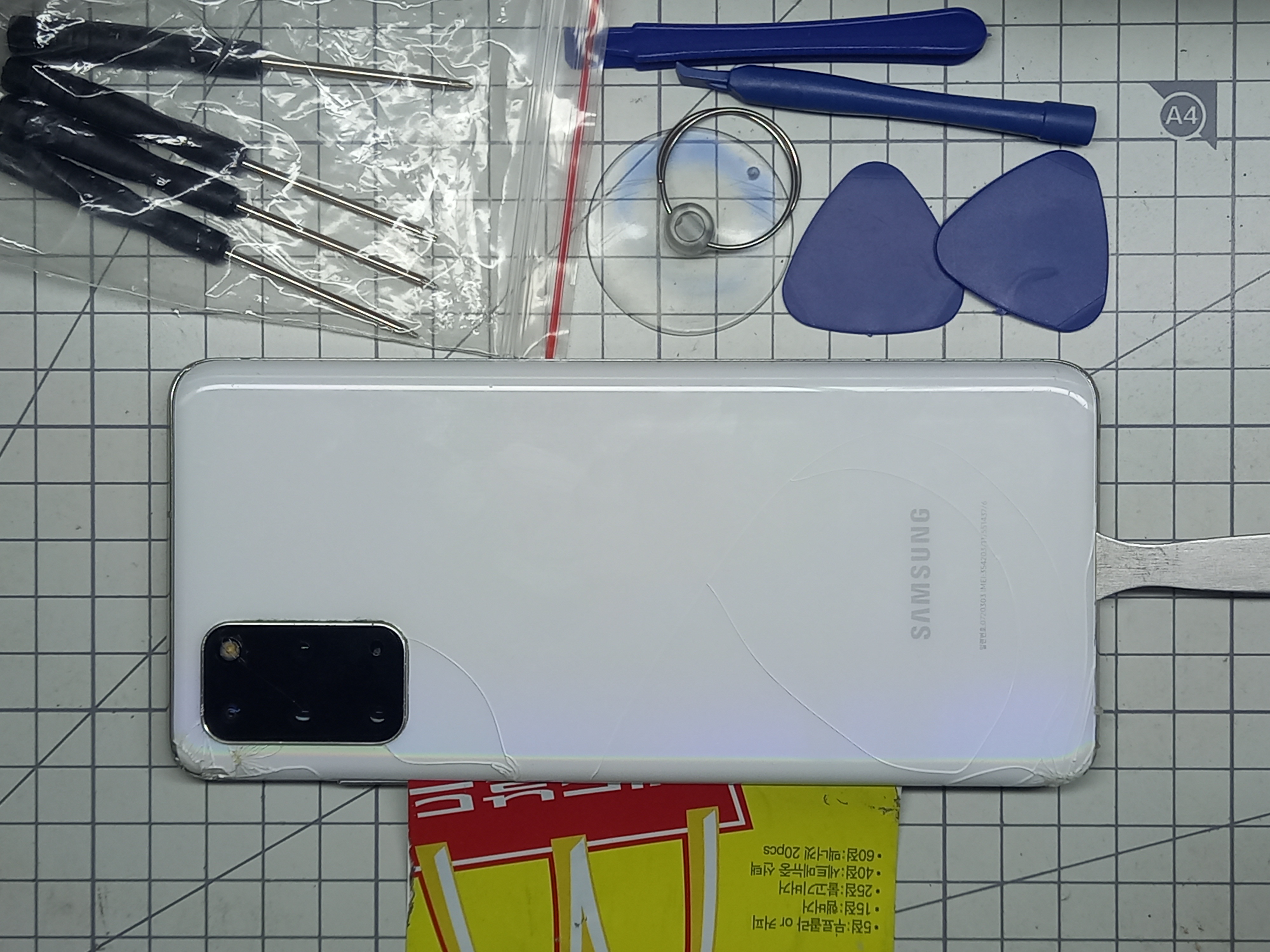

열풍기로 80~100도 설정 후 뒷판의 가장자리를 3분 정도 가열한 후

틈새를 살살 열어줍니다

원래부터 깨져있던 뒷판입니다



뒷판을 여는 좀 더 자세한 방법이 필요하신 분은 아래 글을 참고하세요

갤럭시 S20 울트라 뒷판 5$에 자가수리(DIY) (tistory.com)

갤럭시 S20 울트라 뒷판 5$에 자가수리(DIY)

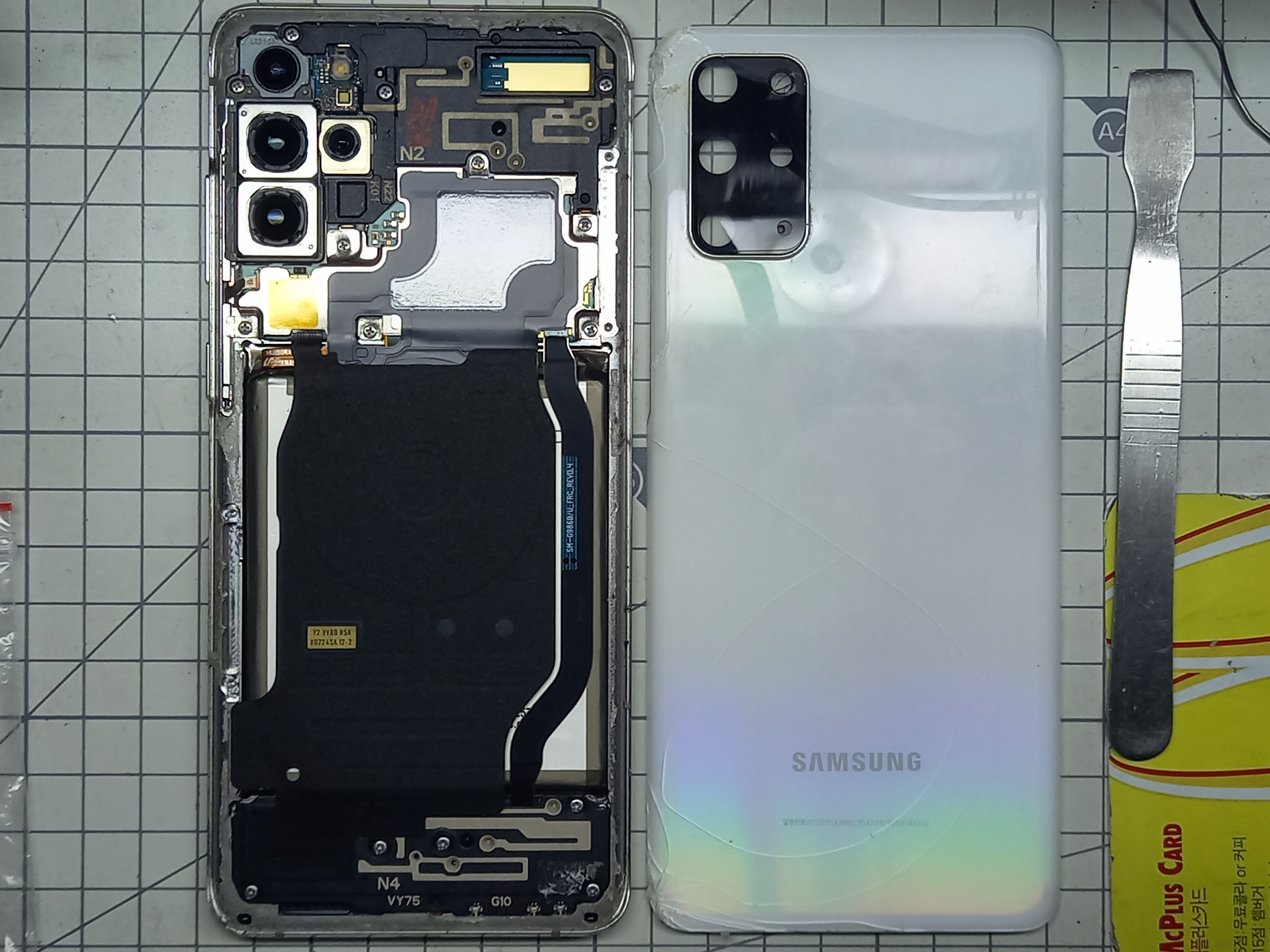

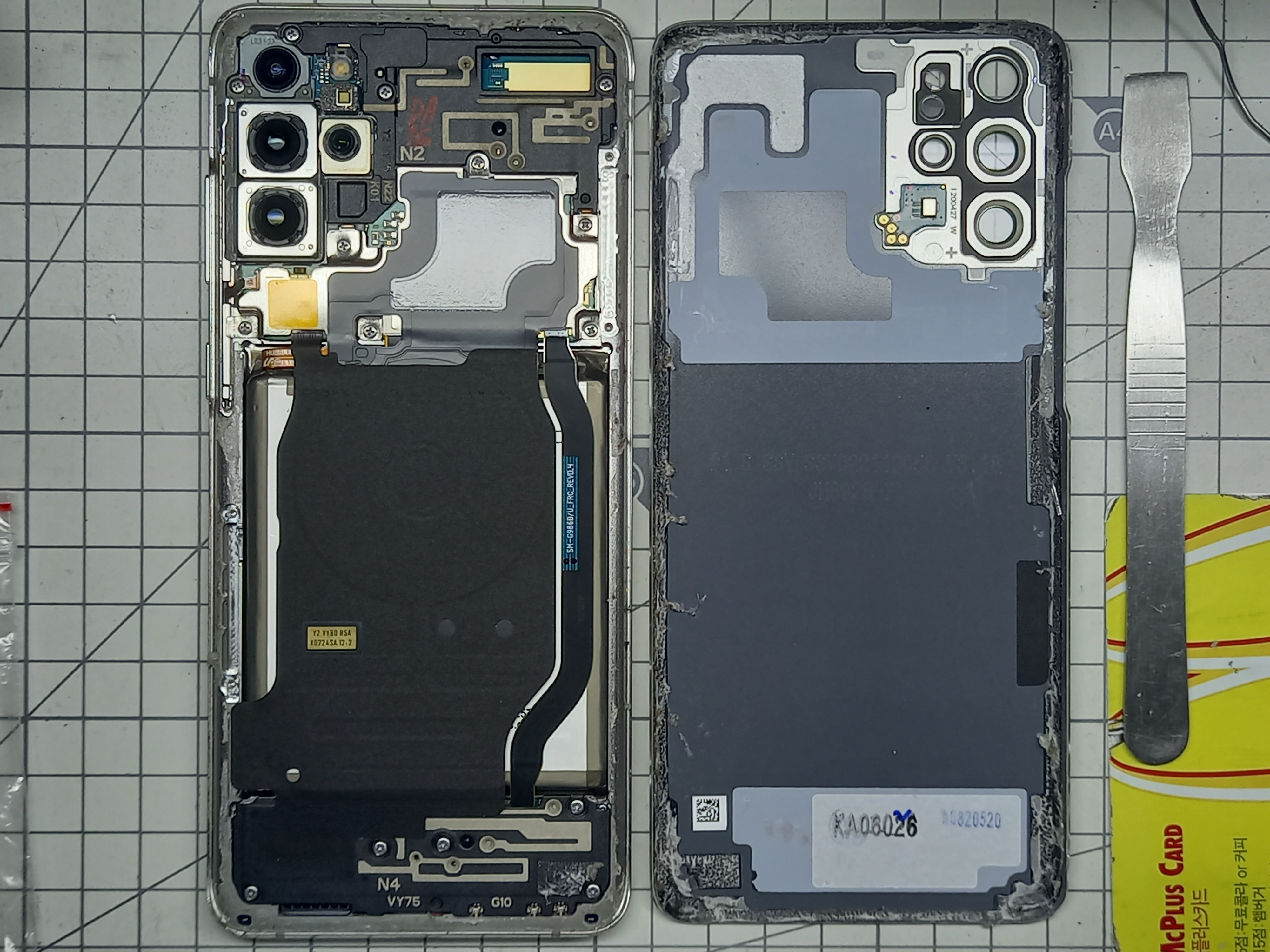

아래 사진과 같이 얅은 플라스틱인 맥도널도 회원카드와 LCD 여는 도구를 사용하여

뒷판을 열었습니다

많이 깨진 뒷판임에도 불구하고 조심조심 열었더니

약간의 추가손상은 있었지만 그대로 붙인다면 쓸수는 있는 상태입니다



서비스 센터에서는 빠른 작업을 진행해야 하므로

깨진 뒷판은 무조건 교환하는 방식으로 진행하는 듯 합니다



아래 사진과 같이 분리한 뒷판의 안쪽을 보면

뒷판의 방수와 부착을 위해 사용된 것은

다량의 접착제입니다



아래 글에서 분해해 본 아이폰은

금속으로 딱 체결되는 구조였던 것을 보면

방수를 위한 조립방식은 아이폰이 좋아보입니다

아이폰 8 배터리 9.82$로 자가교체(DIY) (tistory.com)

아이폰 8 배터리 9.82$로 자가교체(DIY)



상세한 분리 및 조립에는 아래의 동영상에 매우 도움이 되었습니다

분해하실 분은 꼭 아래링크의 유투브 동영상을 자세히 살펴보면서 작업을 진행하세요

https://www.youtube.com/watch?v=WZ_yMahInxk



뒷판을 연 후에는

위 동영상을 참고하여 우선 무선충전부를 분리합니다



무선충전부가 분리되면 메인보드와 케이블들을 조작할 수 있는 상태이니

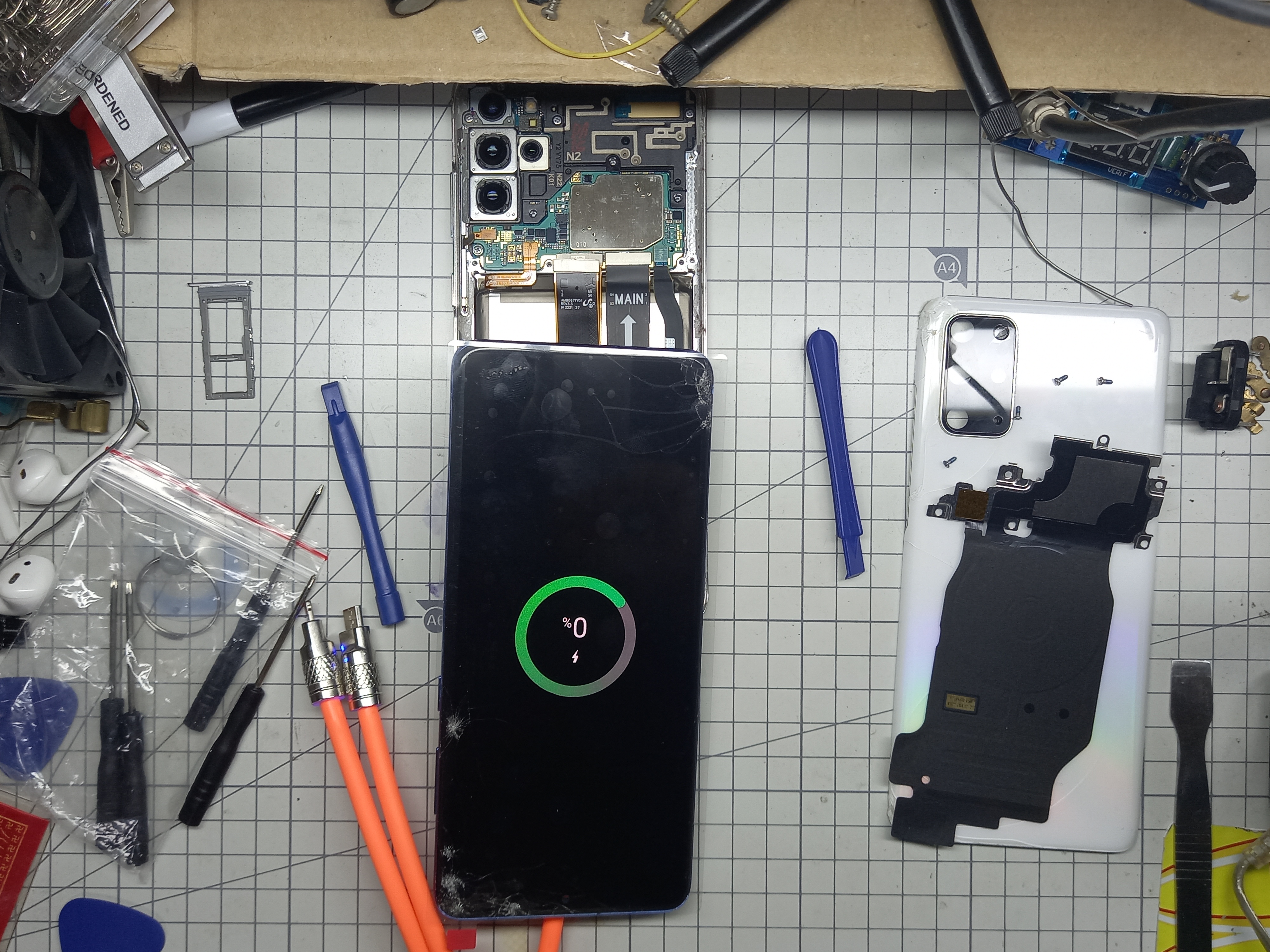

알리에서 배송받은 OLED가 정상동작하는지 살펴봅니다



메인보드에서 고장난 OLED의 케이블만 뽑고

알리에서 구입하여 배송받은 OLED의 케이블을 연결한 후 USB-C 충전케이블을 꽂아보니

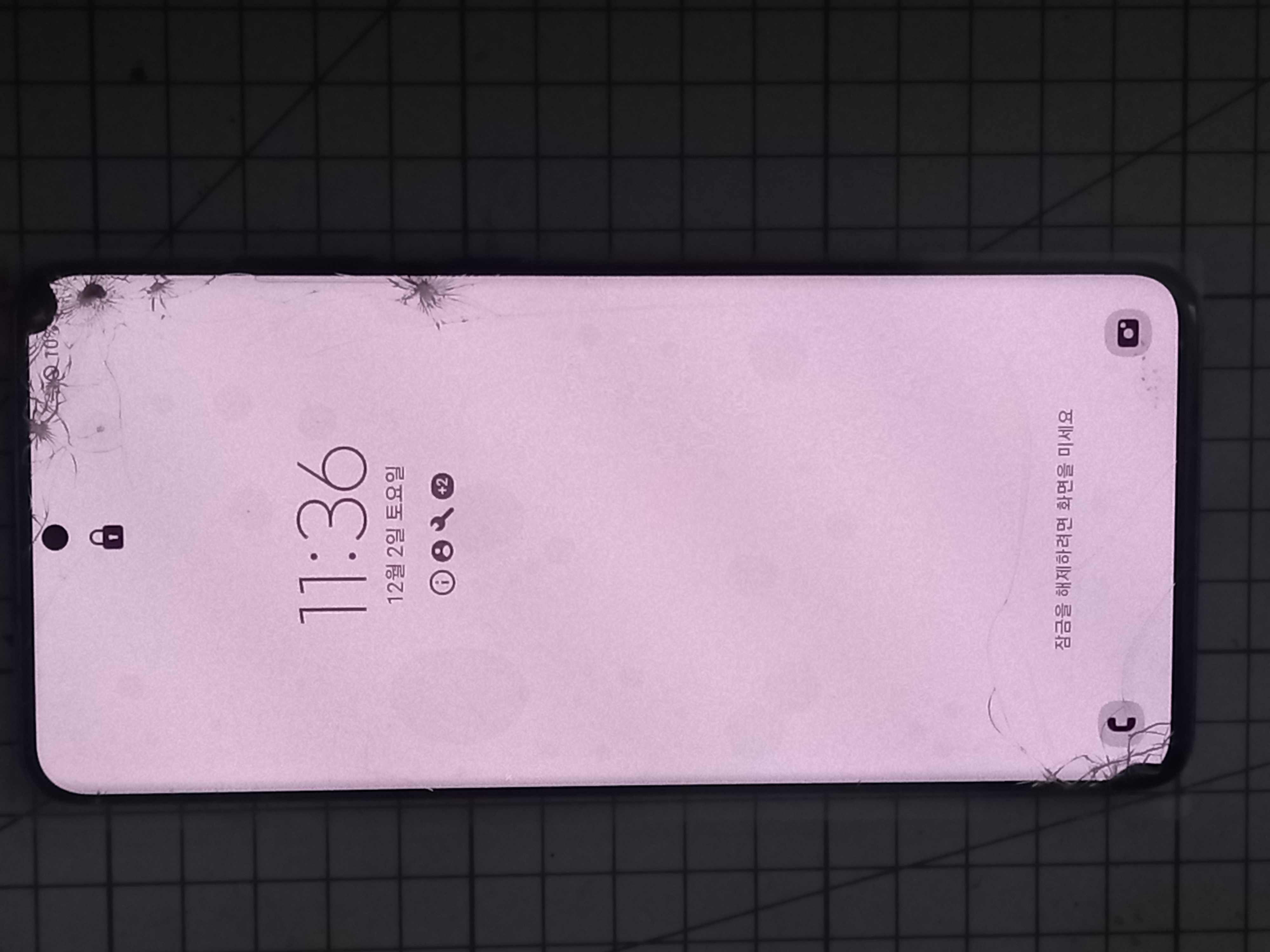

아래 사진과 같이 정상적으로 동작합니다



분리된 상태로 켜서 화면의 전체상태를 보기에는 무리가 있으니

새로운 화면의 프레임에 휴대폰 부품들을 모두 옮겨서 조립합니다

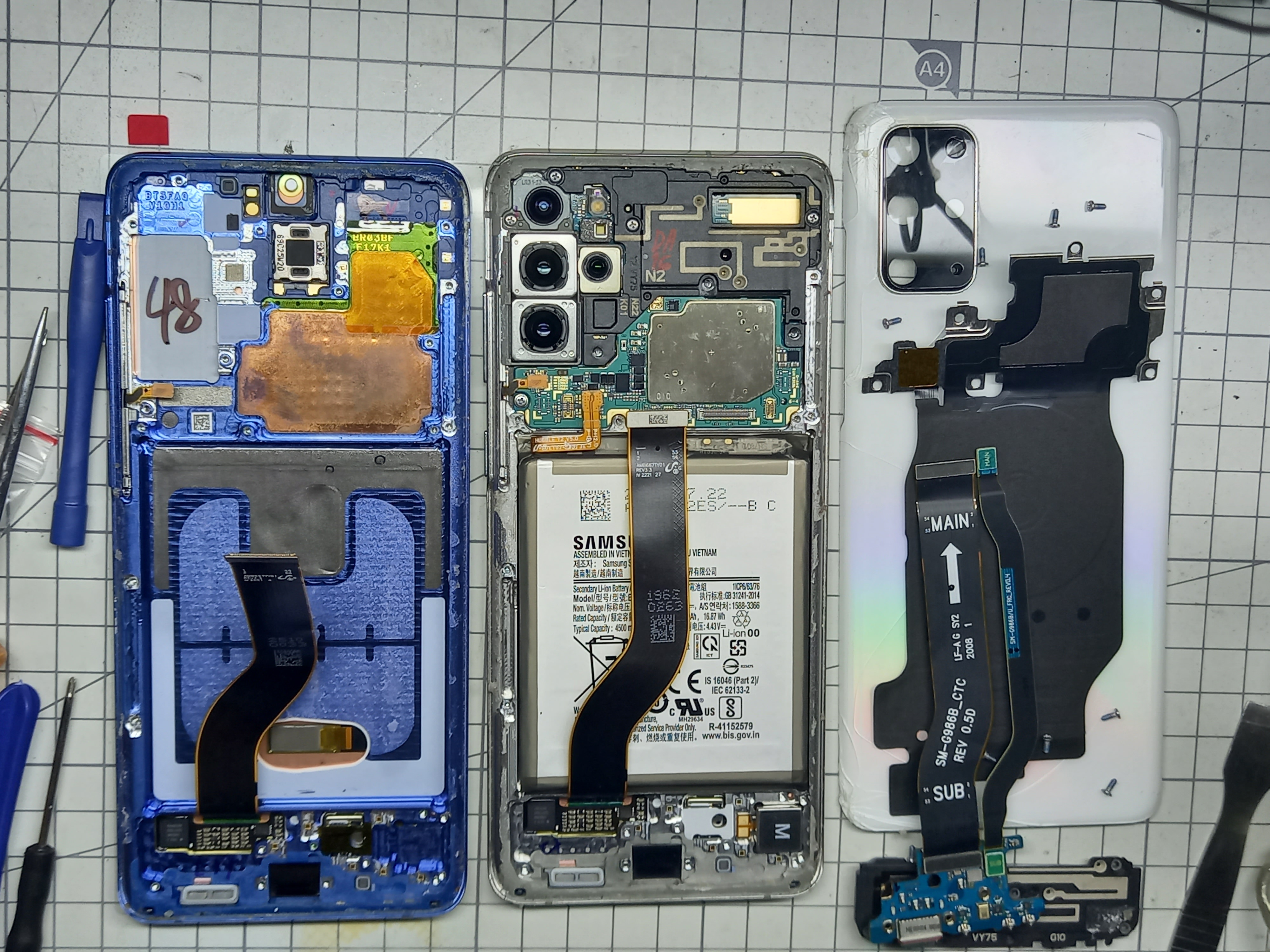

다음은 아래 사진의 오른쪽과 같이

하단 스피커와 케이블을 고정하는 PCB를 분리하였습니다

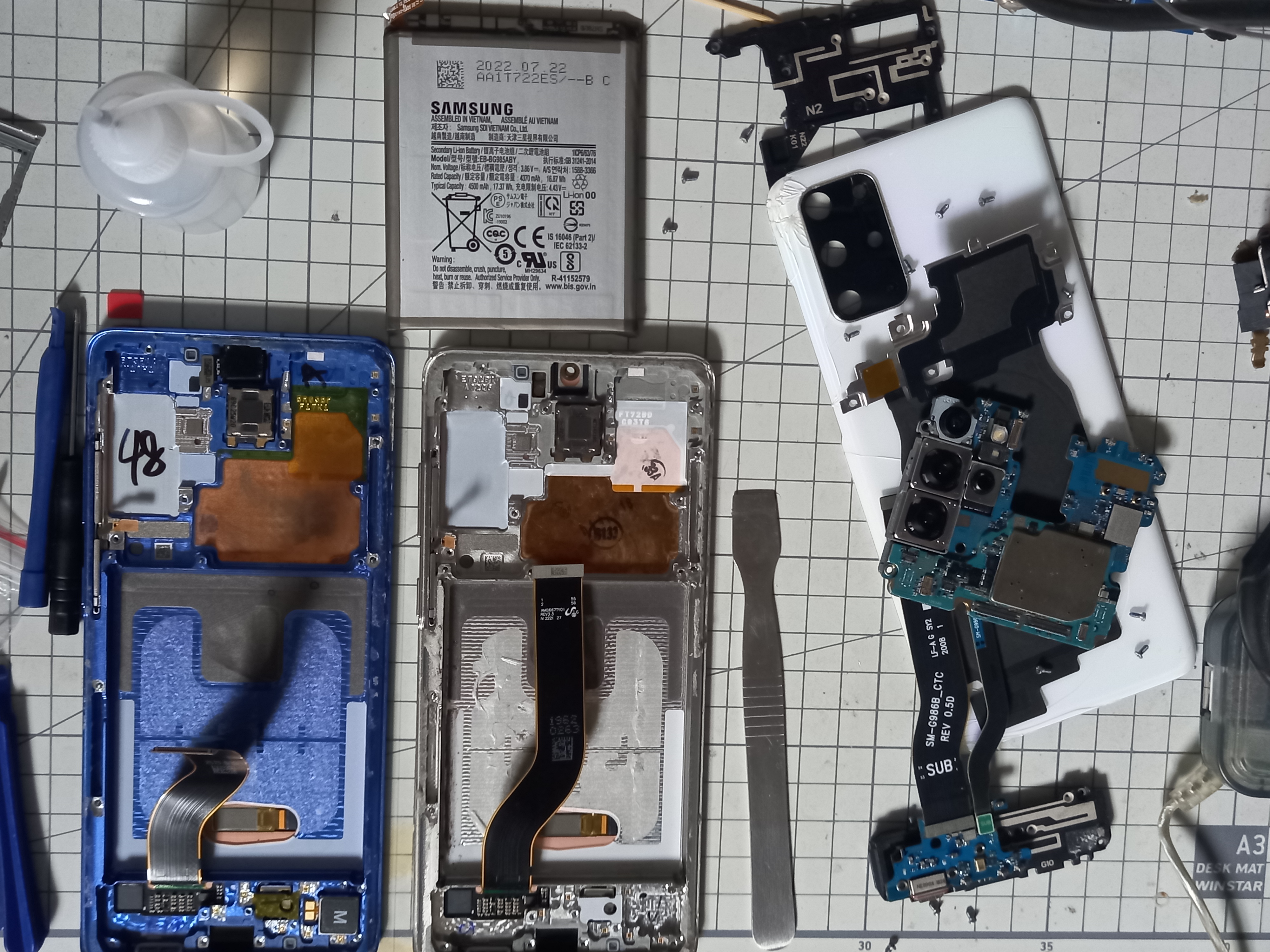

다음으로 아래 사진과 같이

상단스피커와 메인보드를 분리하고

에탄올을 사용하여 배터리의 접착제를 약하게하여 배터리를 분리하고

전면 카메라까지 떼어서 옮겨주었습니다



분해의 역순으로 조립하였습니다

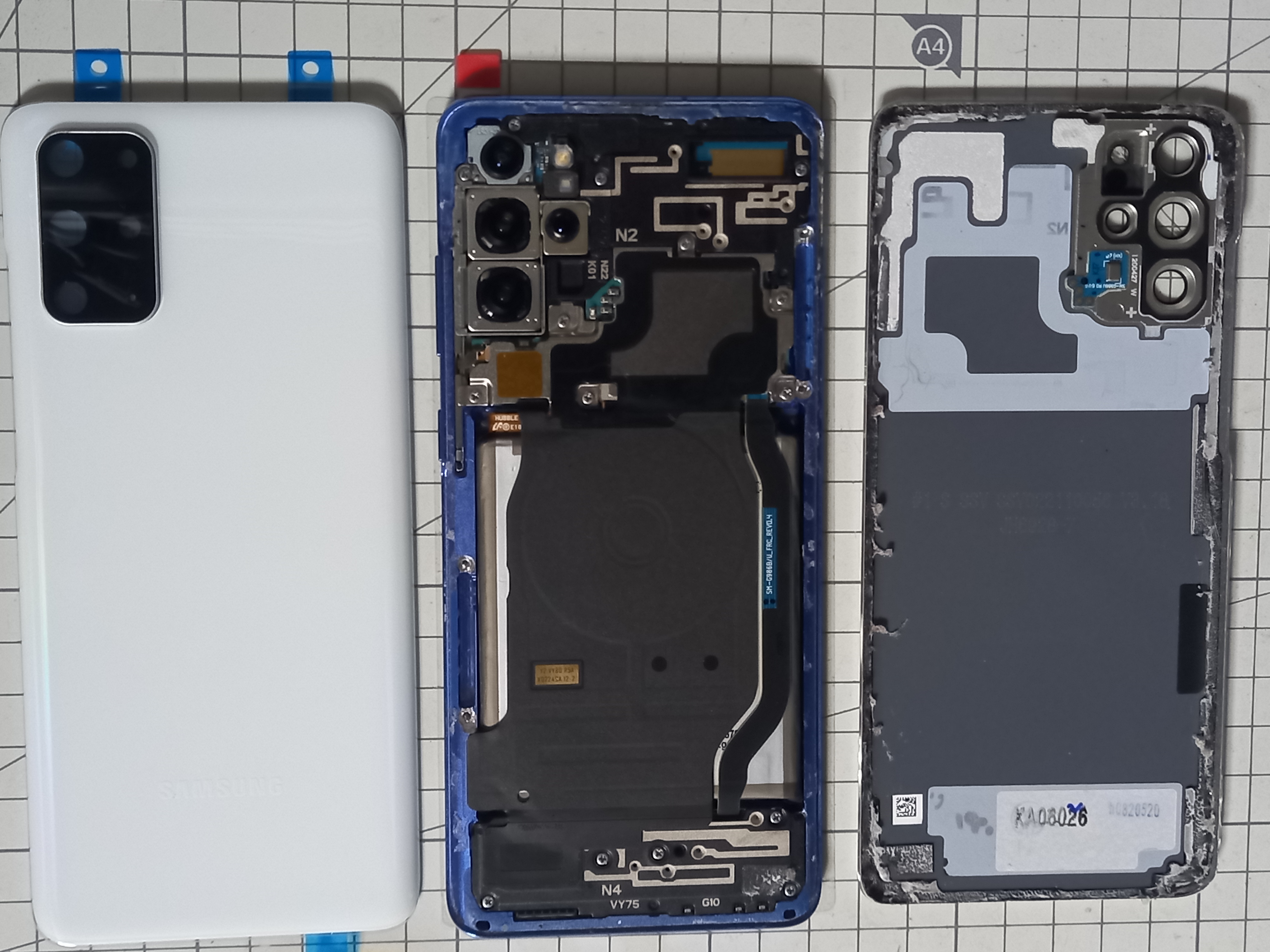

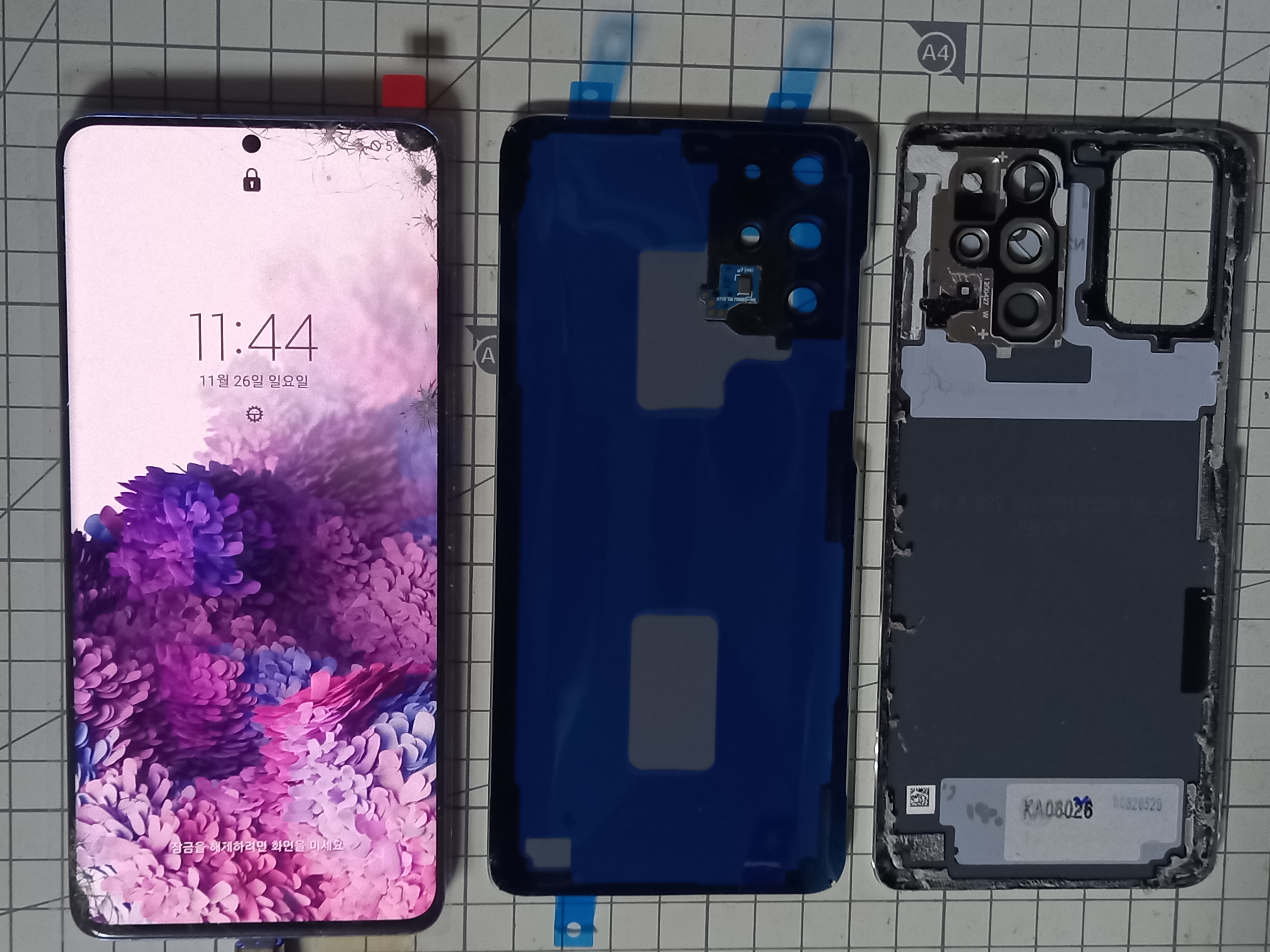

아래 사진의 가운데는 뒷판만 조립하면 되는 상태의 본체이고

왼쪽은 새로 구입한 뒷판, 오른쪽은 깨진 뒷판입니다

새 뒷판은 아래링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DFt0cdn

4.68US $ 20% OFF|For Samsung S20 S20 Plus S20 Ultra Rear Plastic Case Housing Replacement Camera Lens Lid Back Glass Cover Batte

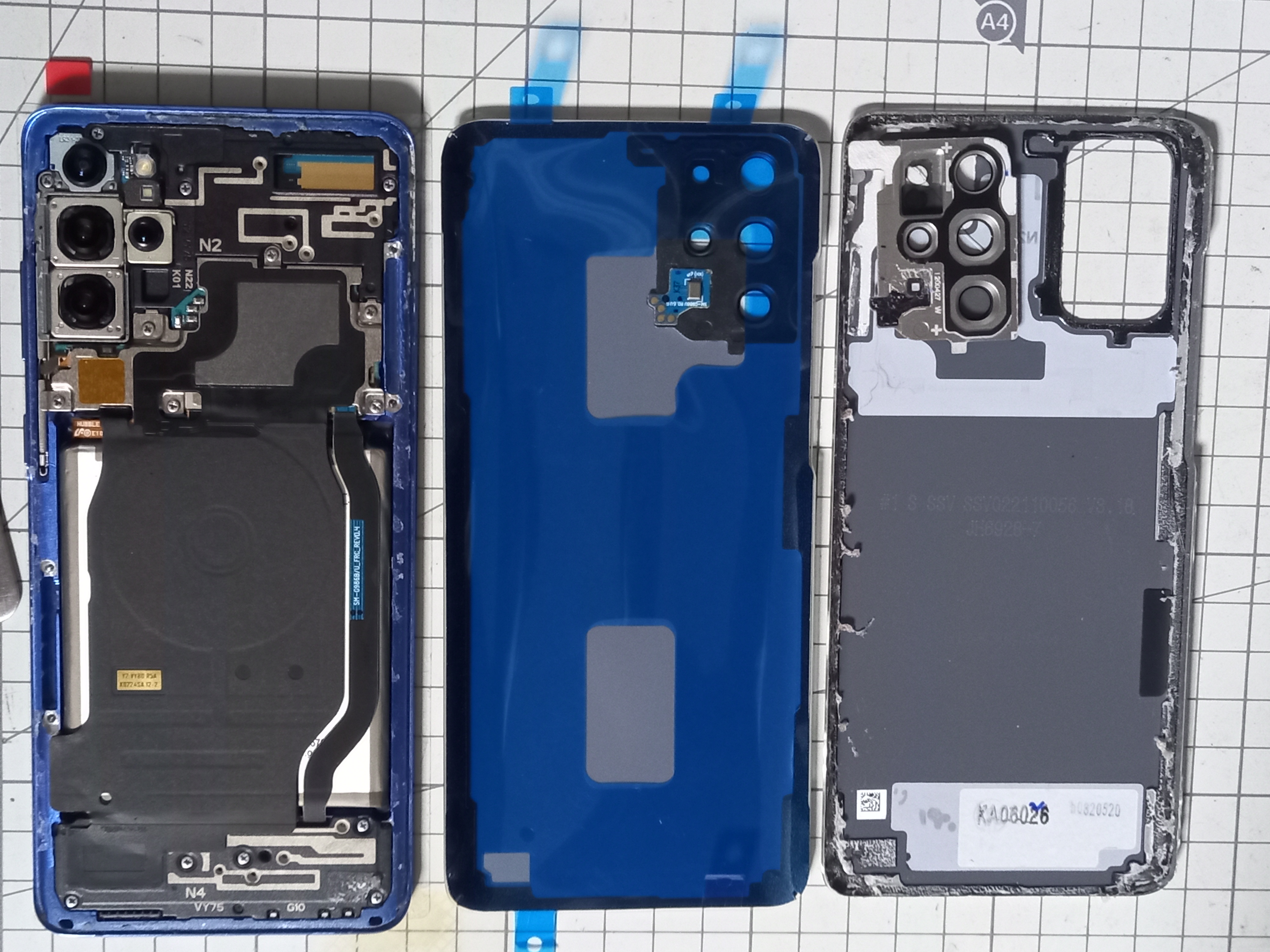

아래 사진의 왼쪽은 본체이고

오른쪽의 깨진 뒷판에서 후면 마이크 PCB를 분리하여 가운데의 새로운 뒷판에  옮겨 놓은 상태입니다



뒷판을 마저조립하기 전에

화면이 잘 동작하는지 상세히 살펴봅니다

아래 사진의 왼쪽과 같이

저렴하게 구입을 위해 선택했던 바깥쪽에만 흑점이 있고 유리가 깨진 상태입니다

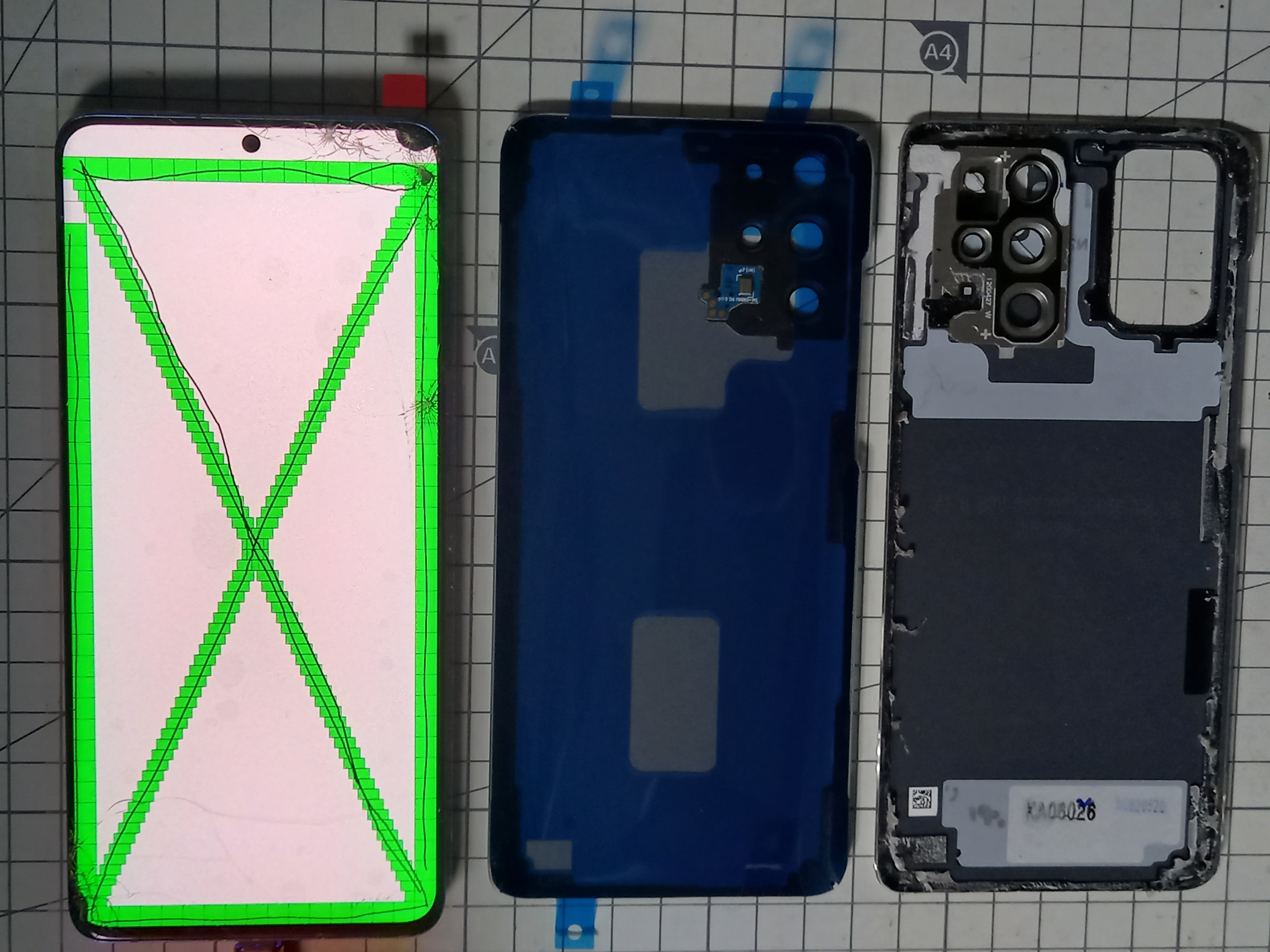

삼성전화 어플에서 *#0*#을 누른 후 TOUCH 를 선택하여

터치테스트를 진행해 보니

아래 사진의 왼쪽과 같이 모두 정상입니다



갤럭시의 뒷판을 조립시에는 뒷판에 동봉된 테이프로 붙이기는 어렵습니다

아래 글에 소개한 것과 같이

테이프는 사용하지 말고 B-7000을 적당히 사용하세요

갤럭시 S20 울트라 뒷판 5$에 자가수리(DIY) (tistory.com)

갤럭시 S20 울트라 뒷판 5$에 자가수리(DIY)





다음은 OLED 화면의 깨진 유리를 사용할 수 있도록 수리할 차례입니다

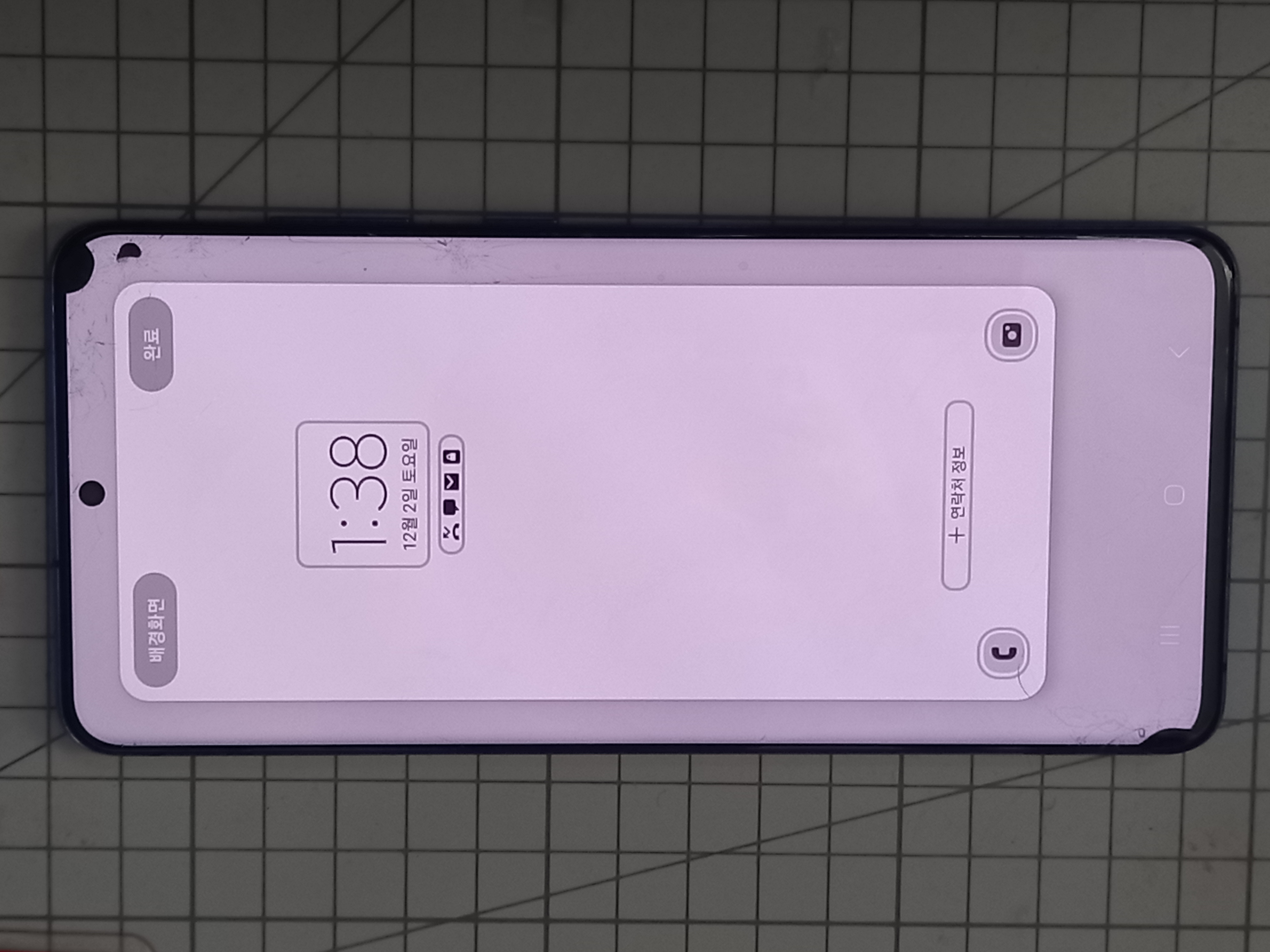

수리전에 상태가 잘 보이도록 흰 배경화면을 놓고 사진을 찍어보니

아래 상태입니다

UV접착제와 화면보호 유리는 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DDXt5bf

0.49US $ 88% OFF|Uv Tempered Glass For Samsung Galaxy S23 S21 S22 S20 Ultra S8 S9 S10 Plus Fe Screen Protectors For Samsung Note

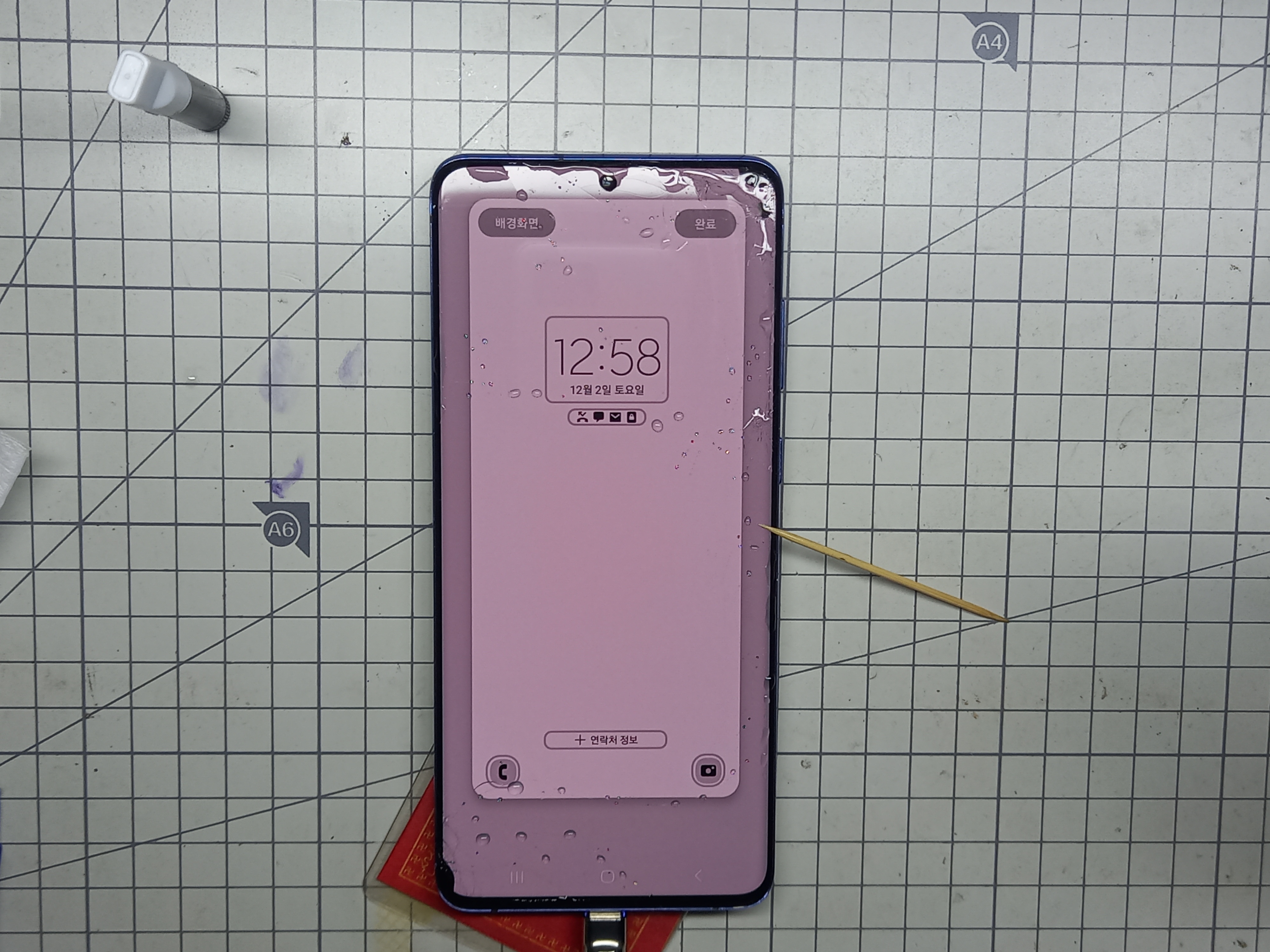

이쑤시개를 사용하여 UV 접착제가 화면유리의 깨진틈에 스며들도록 깨진 부분에 발라줍니다

아래 사진과 같이 벌써 깨진 자국이 많이 약해져 보입니다



아래 글에 소개한 바와 같이

유리 깨진 스마트폰 3천원에 자가수리(DIY) (tistory.com)

유리 깨진 스마트폰 3천원에 자가수리(DIY)

UV 접착제를 사용하여 수리를 완료한 사진이 아래에 있습니다

약간씩 티가 나기는 하지만

사용할 수 있는 수준으로 많이 수리되었습니다



오늘은 화면먹통 현상이 발생한 S20+를

알리에서 25$에 저렴한 유리깨진 화면을 구입하고

깨진 뒷판은 5$에 구입하여

수리한 내용을 공유해 드렸습니다
