오늘은 이사 온 전세집에 설치되어 있었으나

고장으로 방치되어 있던

Altwell AB800 비데를 수리한 내용을 공유해 드립니다



비데에 전원을 연결해 보니 전원은 잘 켜집니다

그런데 버튼들을 눌러보니 꽉 누르면 1개만 눌러지고

다른 버튼은 모두 동작하지 않습니다



분해하여 PCB의 버튼들을 교체하면 정상동작 할 것 같습니다

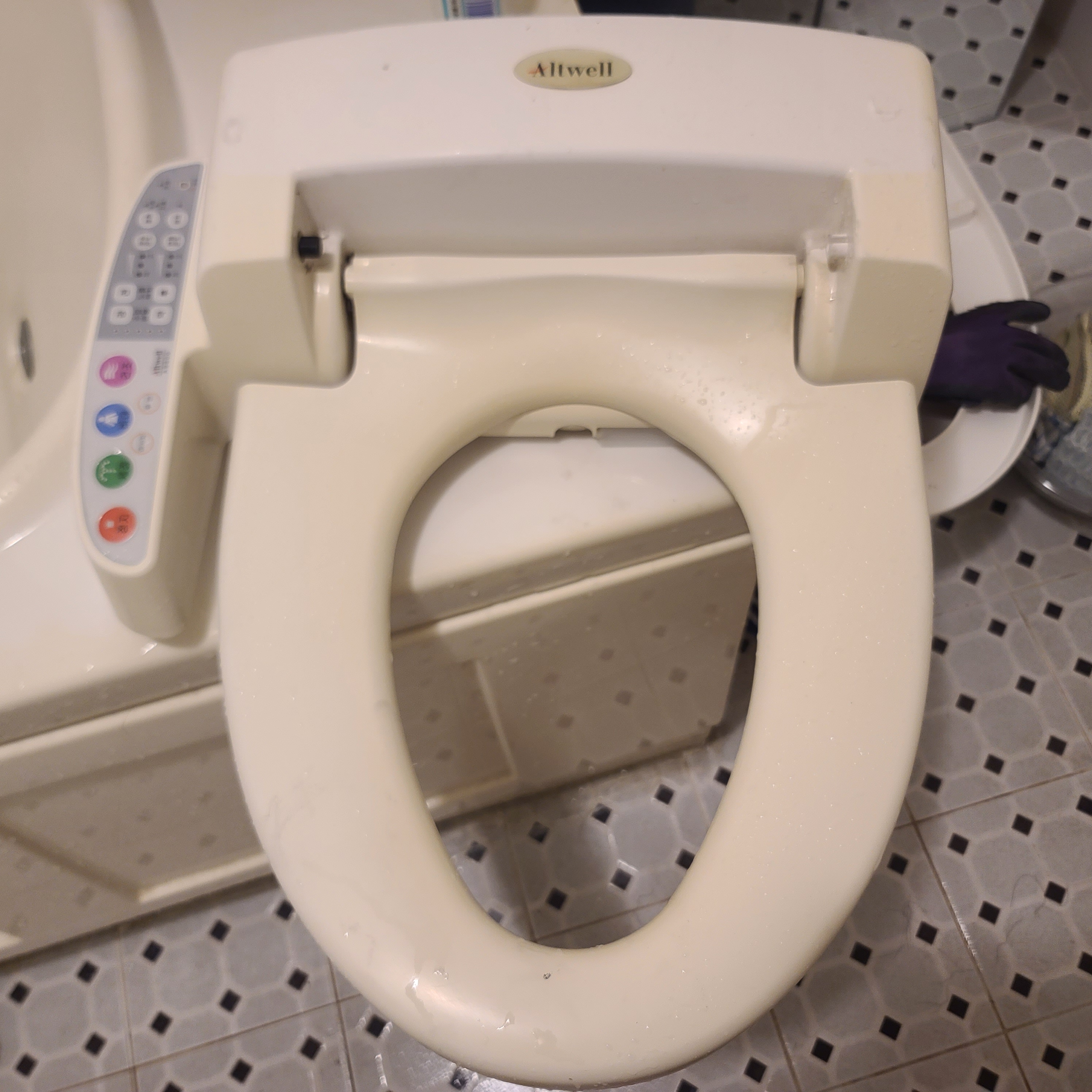

오늘의 환자입니다

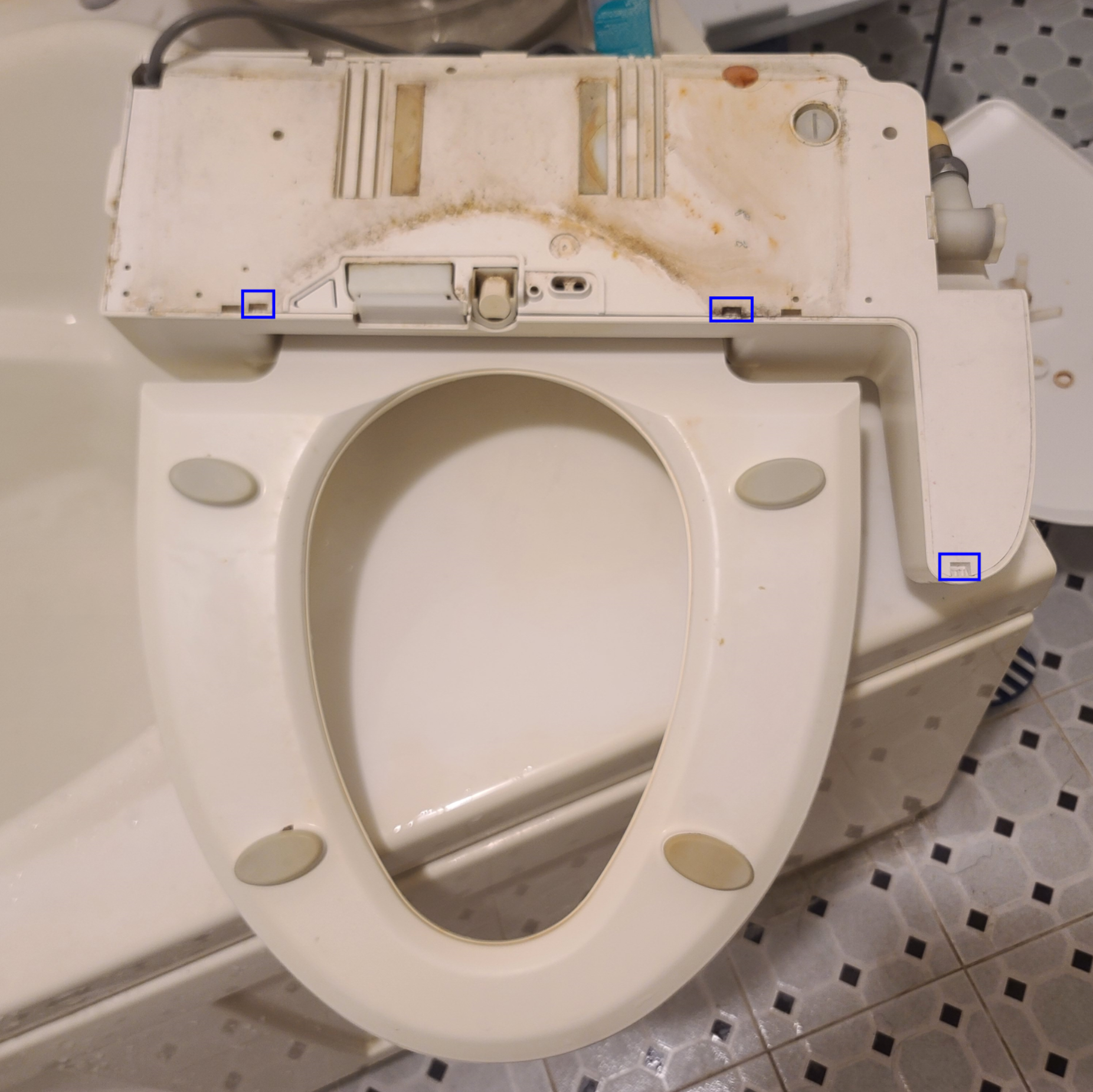

아래면의 사진입니다

사진의 파랑색 네모 3군데 홈에 일자드라이버를 넣어서 커버를 분리해 줍니다

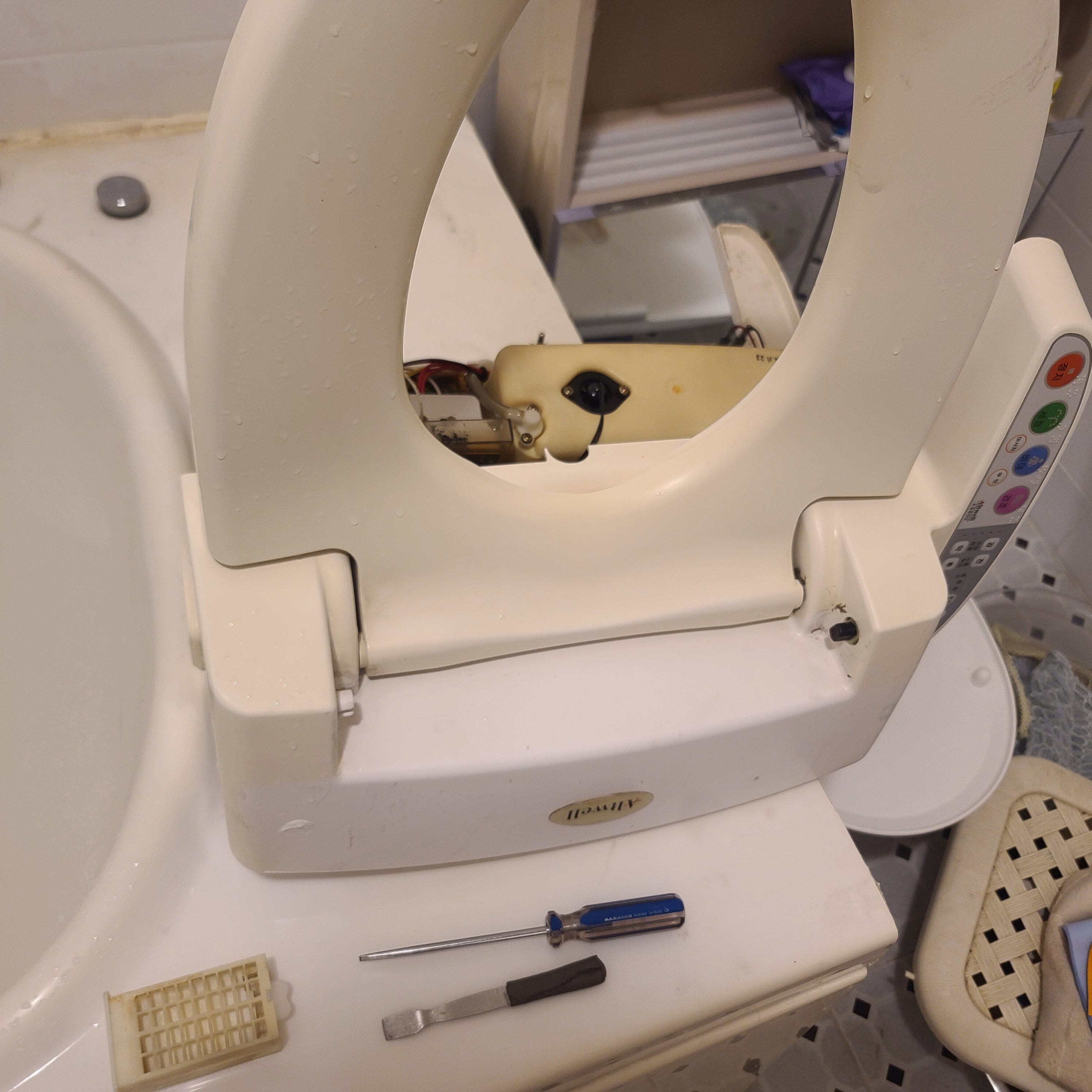

아래 사진과 같이 커버가 분리되었습니다

아래 사진 왼쪽 하단의 방향제 통? 을 커버 분리전에 빼내고 커버를 분리해 주세요

커버 분리시에는 항상 연결된 전선이 끊어지지 않도록

주의하면서 분리합니다

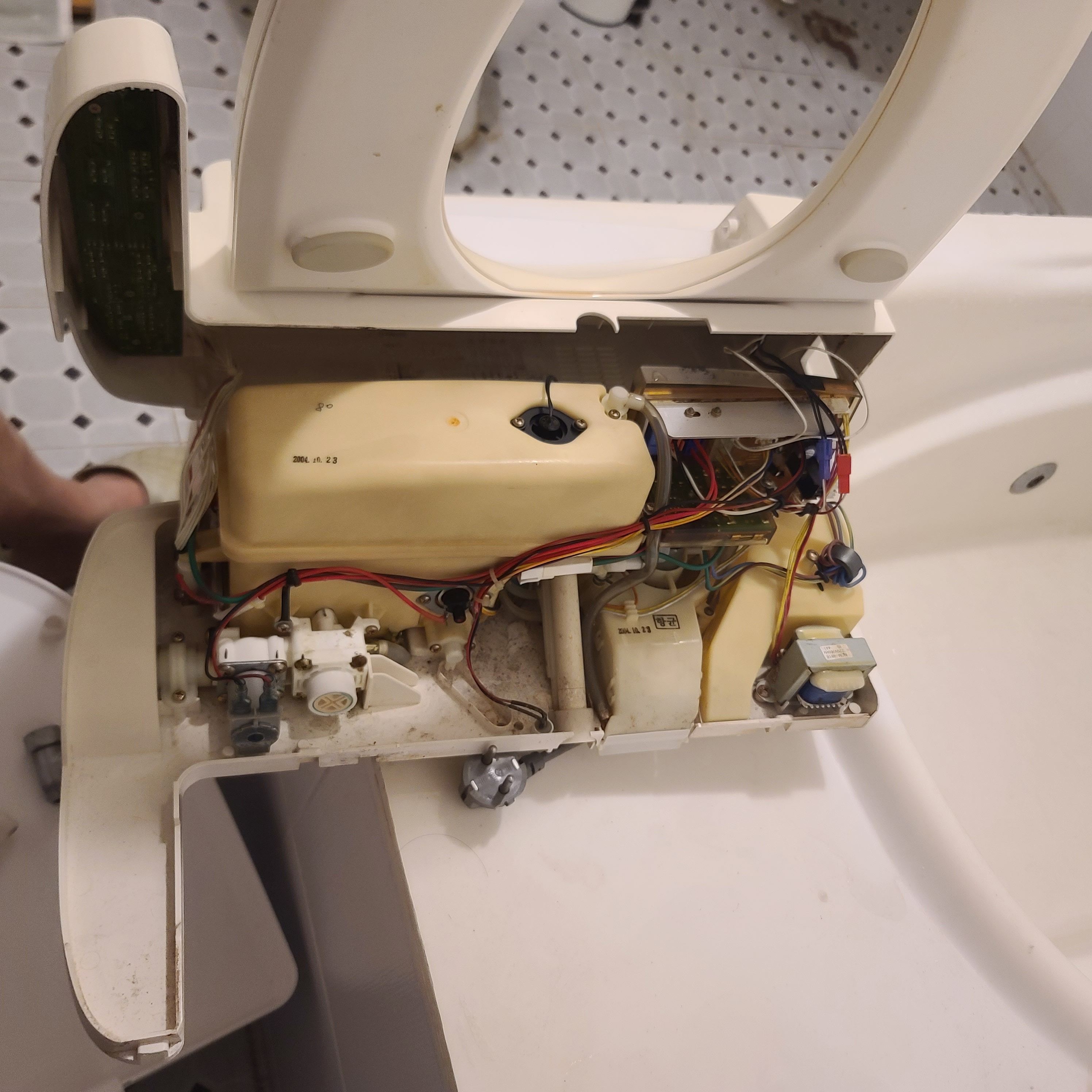

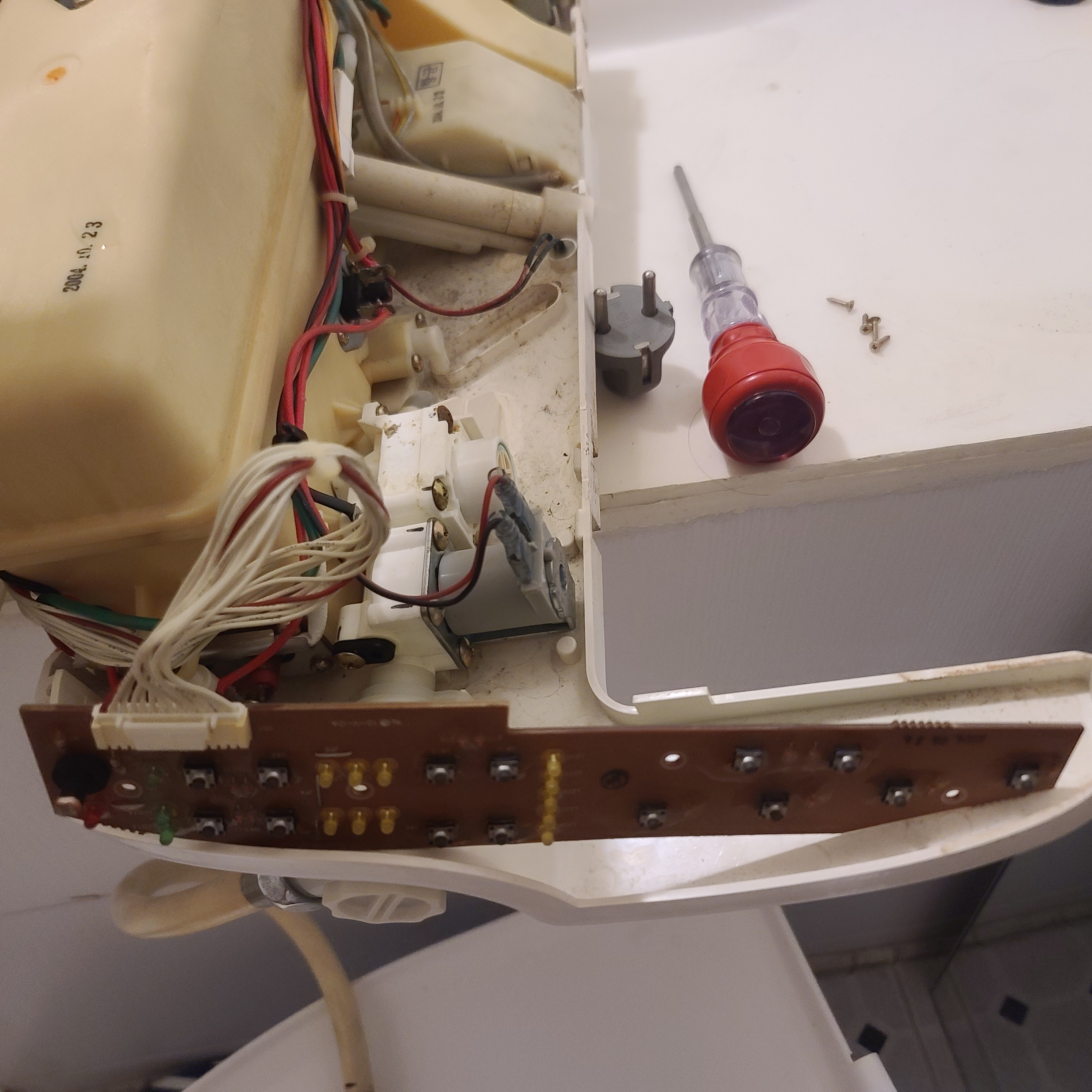

커버 분리 후 반대쪽에서 찍은 사진입니다

수리할 PCB가 위 사진의 왼쪽 위쪽에 보입니다



아래 사진과 같이

PCB를 고정한 나사 4개를 풀어주니 PCB가 분리됩니다

위 사진 왼쪽 아래의 PCB에 연결된 흰색 커넥터는 커넥터의 가운데 더 하얀 부분을 누른 상태에서 뽑아줍니다

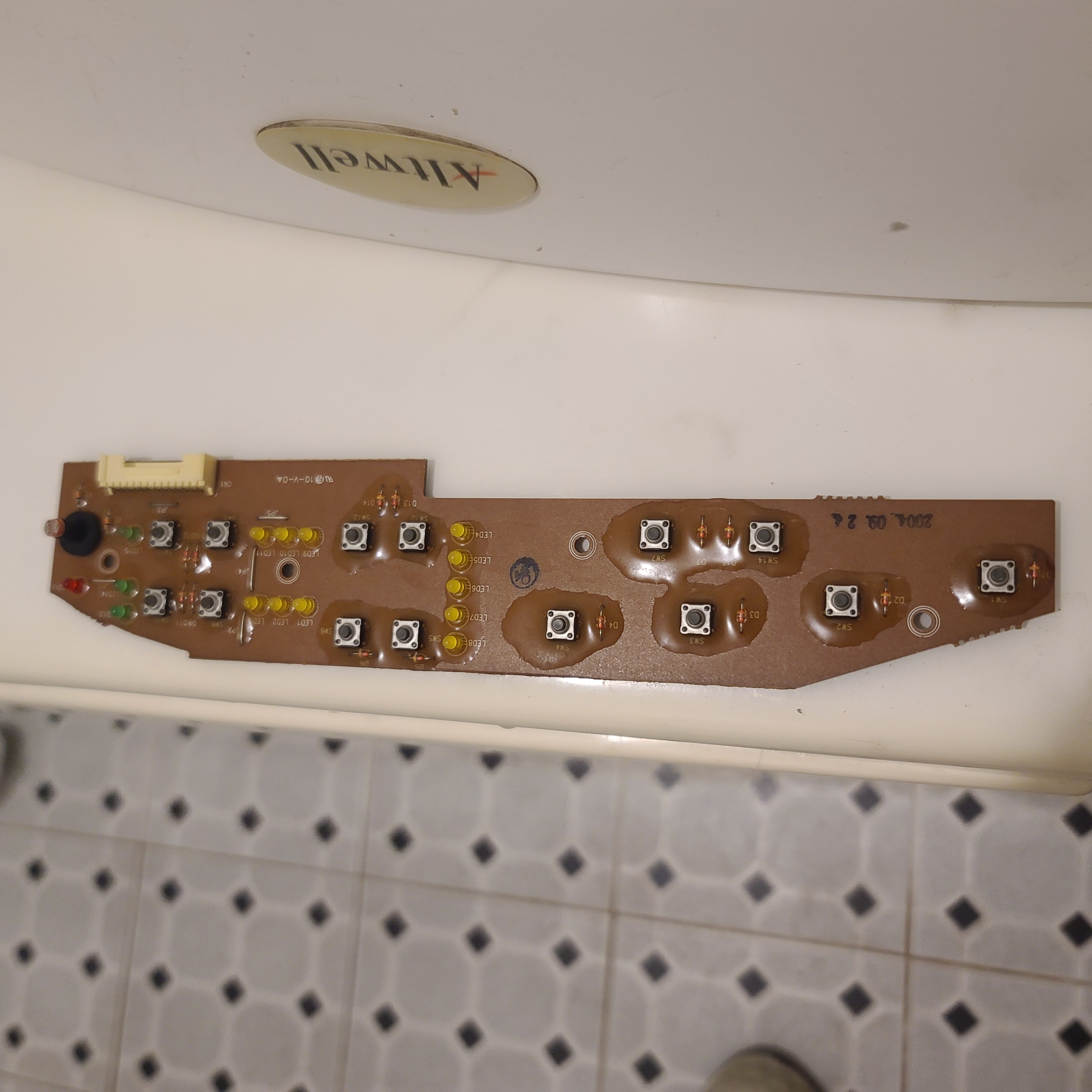

아래 사진과 같이 수리할 PCB가 분리되었습니다

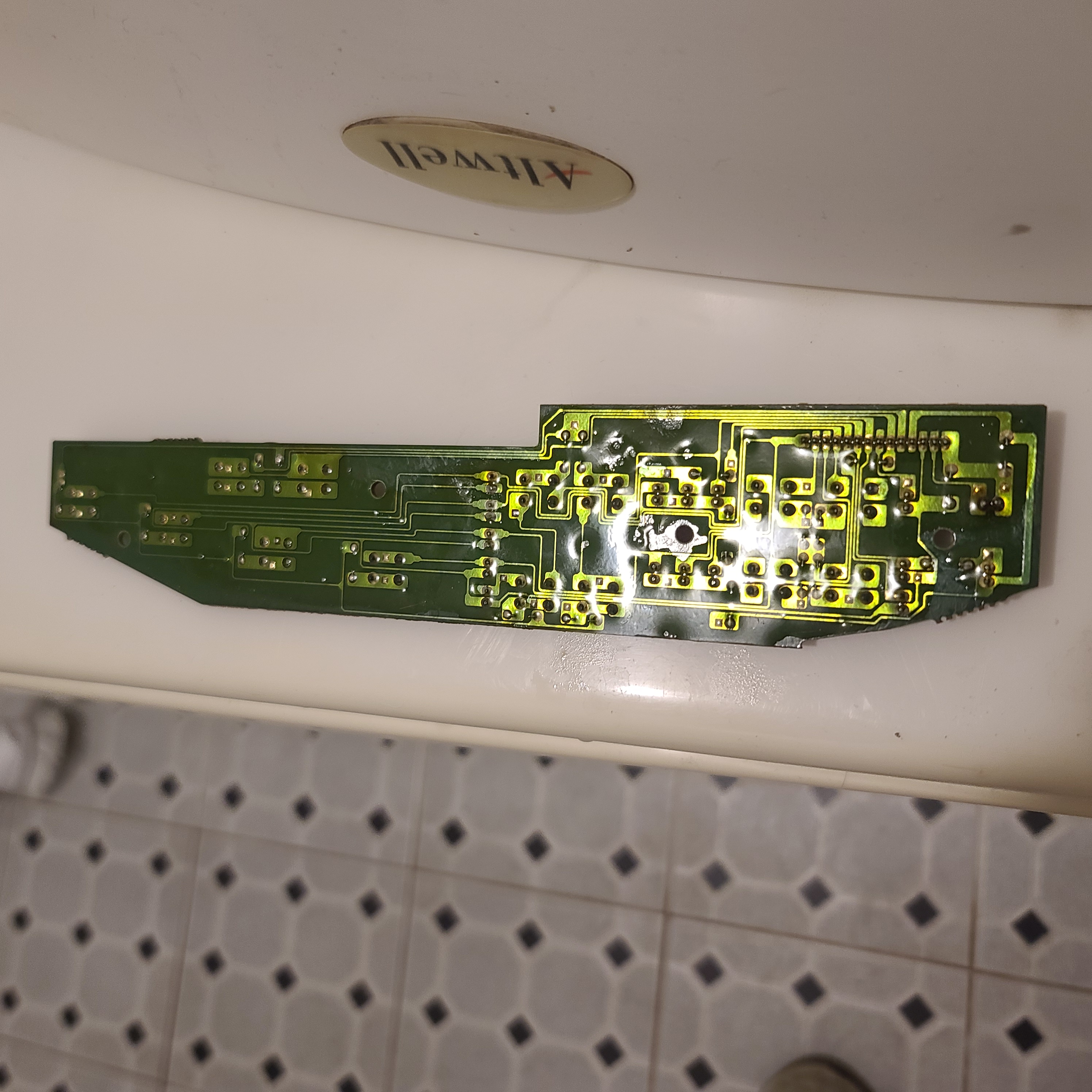

PCB의 바닥면입니다

PCB의 특이한 점은

방수처리를 위한 것인지 뭔가 투명한 것으로 덮혀 있다는 점입니다

ChatGPT에 물어보니 여러가지 방수처리 방법을 알려줍니다

투명한 점과 약간 말랑한 것을 보니 그 중에 실리콘 인 것 같습니다

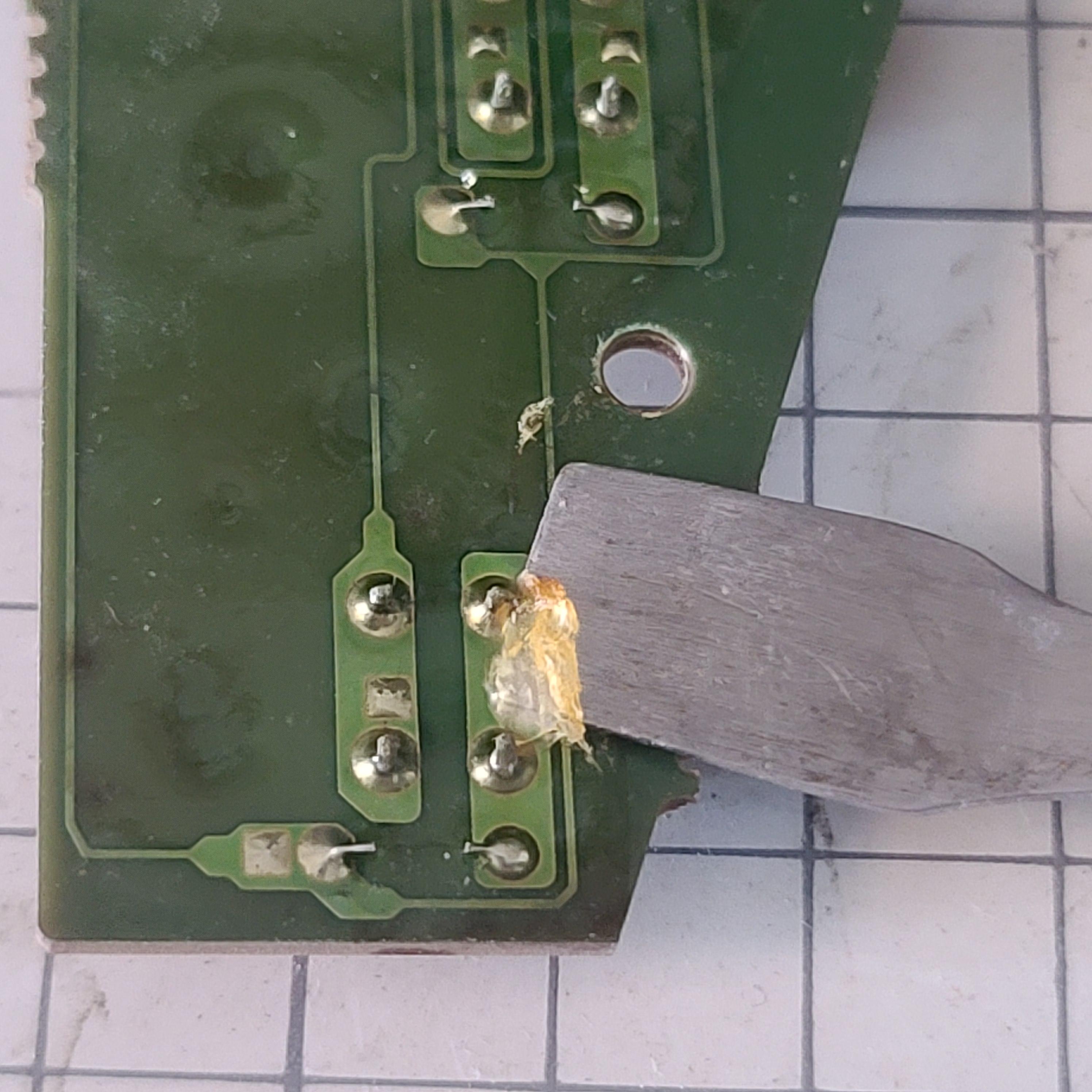

제가 항상 애용하는 BGA 스크래퍼를 사용하여 스위치를 덮어놓은 실리콘을 떼어줍니다



저렴한 BGA 스크래퍼를 구입해 놓으면

커버를 분리할 때 일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도

커버에 흡집이 발생하지 않게 분리할 수 있습니다

아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd



아래 사진과 같이 1개 스위치의 납땜 자리가 드러났습니다



스위치의 PCB 윗면 실리콘도 아래 사진과 같이 떼어 줍니다

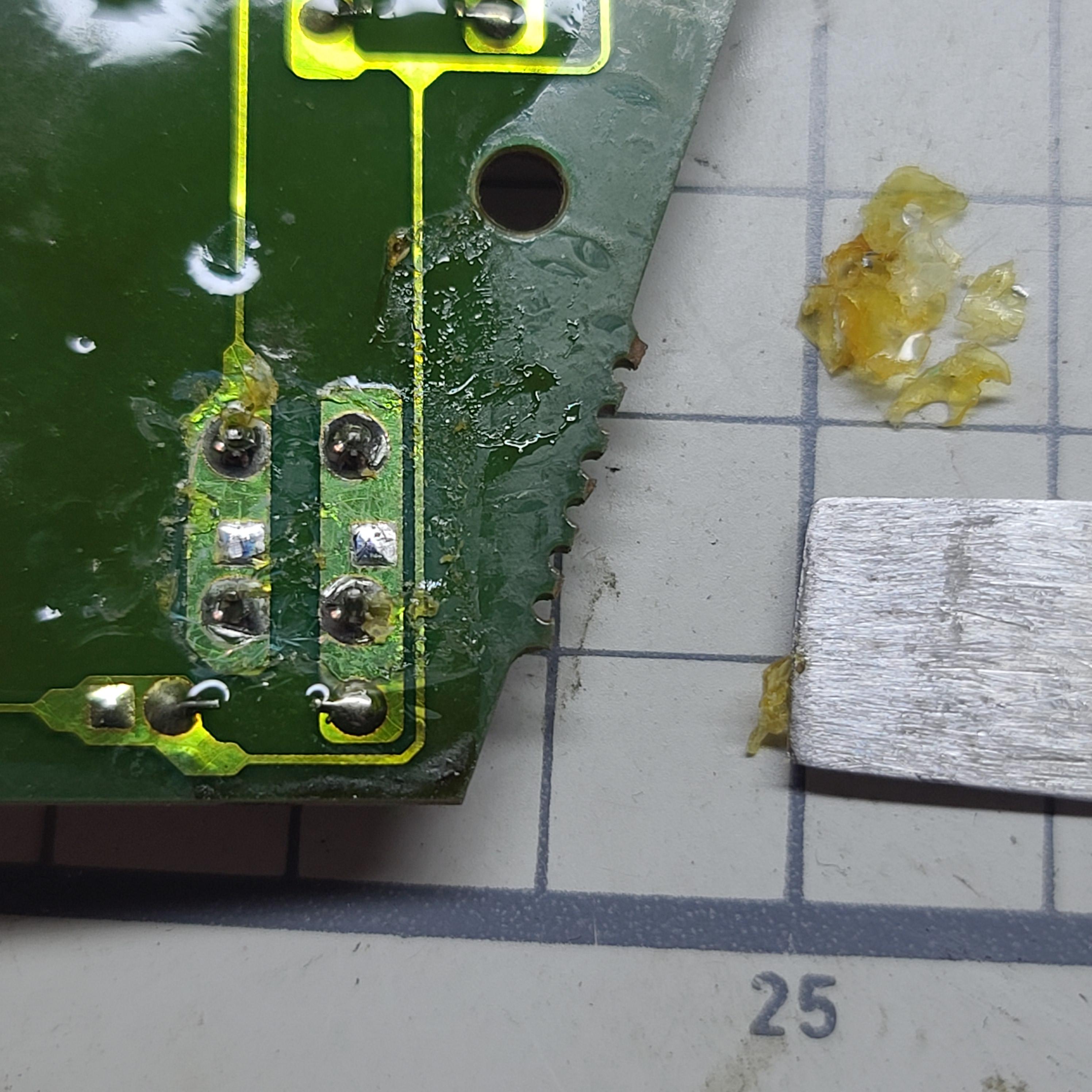

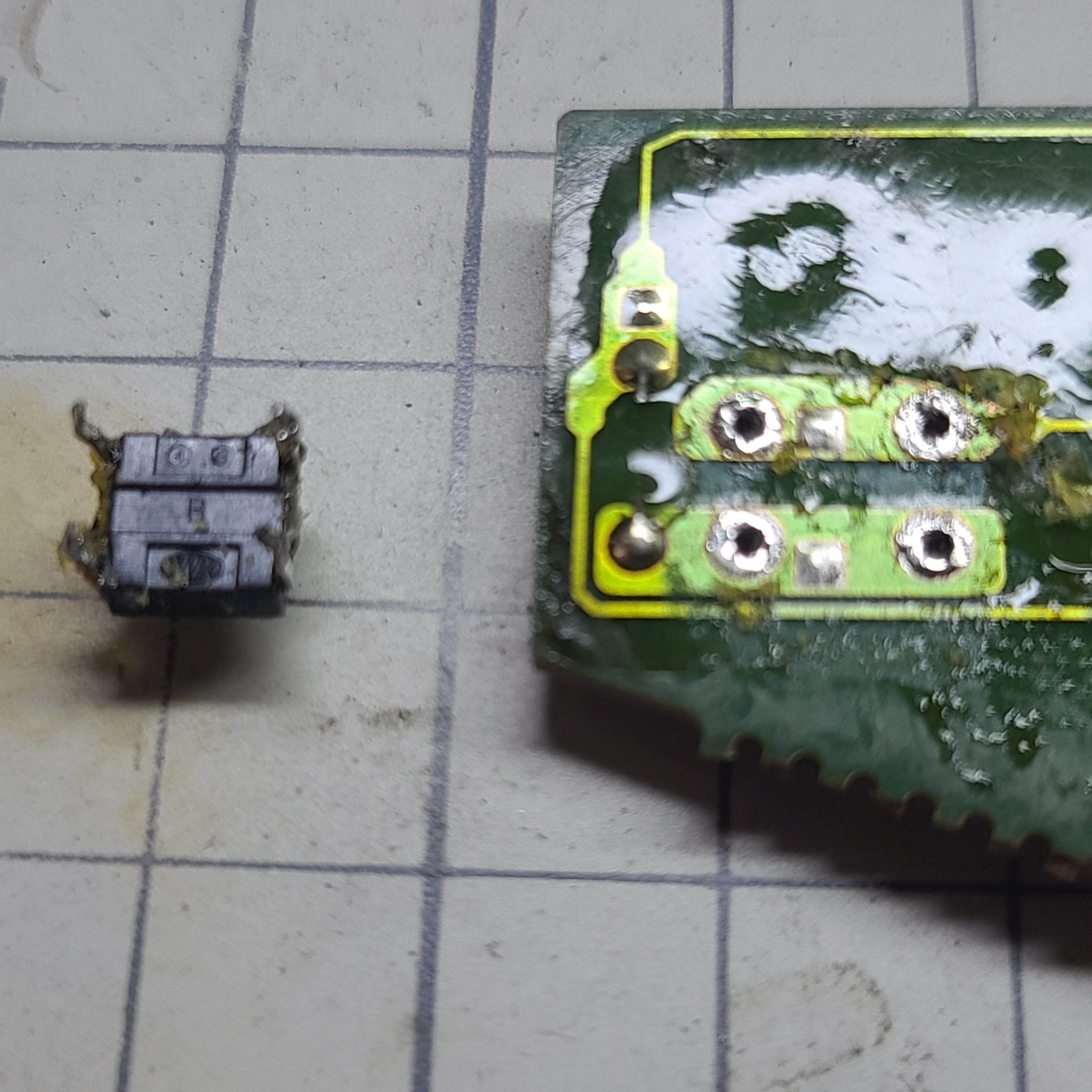

아래 사진과 같이 스위치 1개 분리에 성공하였습니다

4군데의 납땜 부위가 있는 스위치를 분리할 때는

흡입기 일체형 인두가 있으면 위 사진과 같이 편리하고 깔끔하게 분리할 수 있습니다



흡입기 일체형 인두가 필요하신 분은 아래링크에서 30W 제품을 구입할 수 있습니다

저는 40W 제품을 구입하여 사용하고 있는데 요즘은 40W 제품이 보이지 않습니다

구입링크 : https://s.click.aliexpress.com/e/_Dl0dJaB

AC 110V/220V Electric Tin Suction Sucker Pen Soldering Iron 30W PCB Solder Suction Desoldering Machine Vacuum Pump Welding Tools



방법을 알았으니

남은 모든 스위치에 동일한 작업을 해 줍니다



아래 사진과 같이

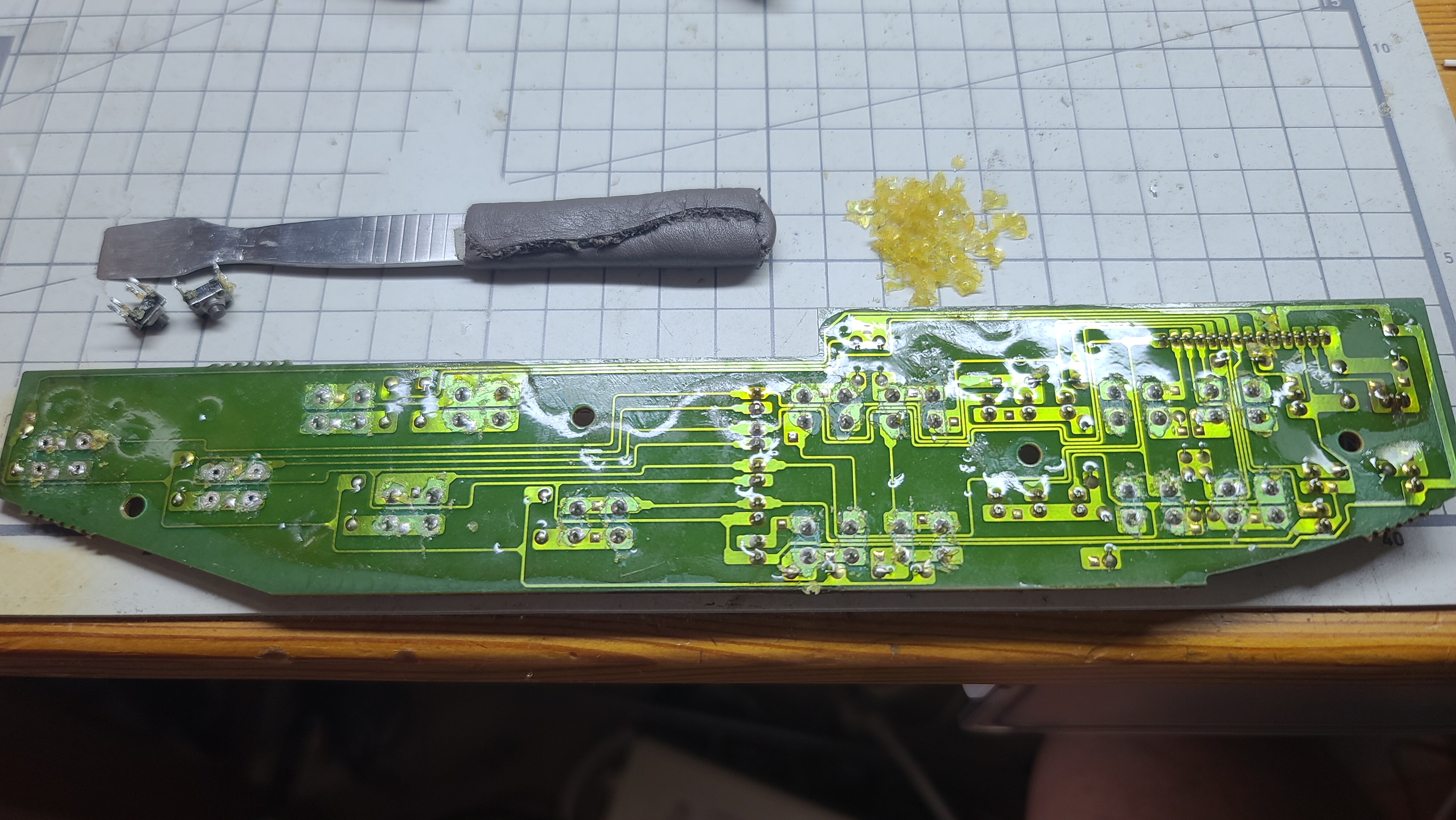

PCB 바닥면의 스위치 납땜 부위 실리콘을 모두 벗겨주었습니다

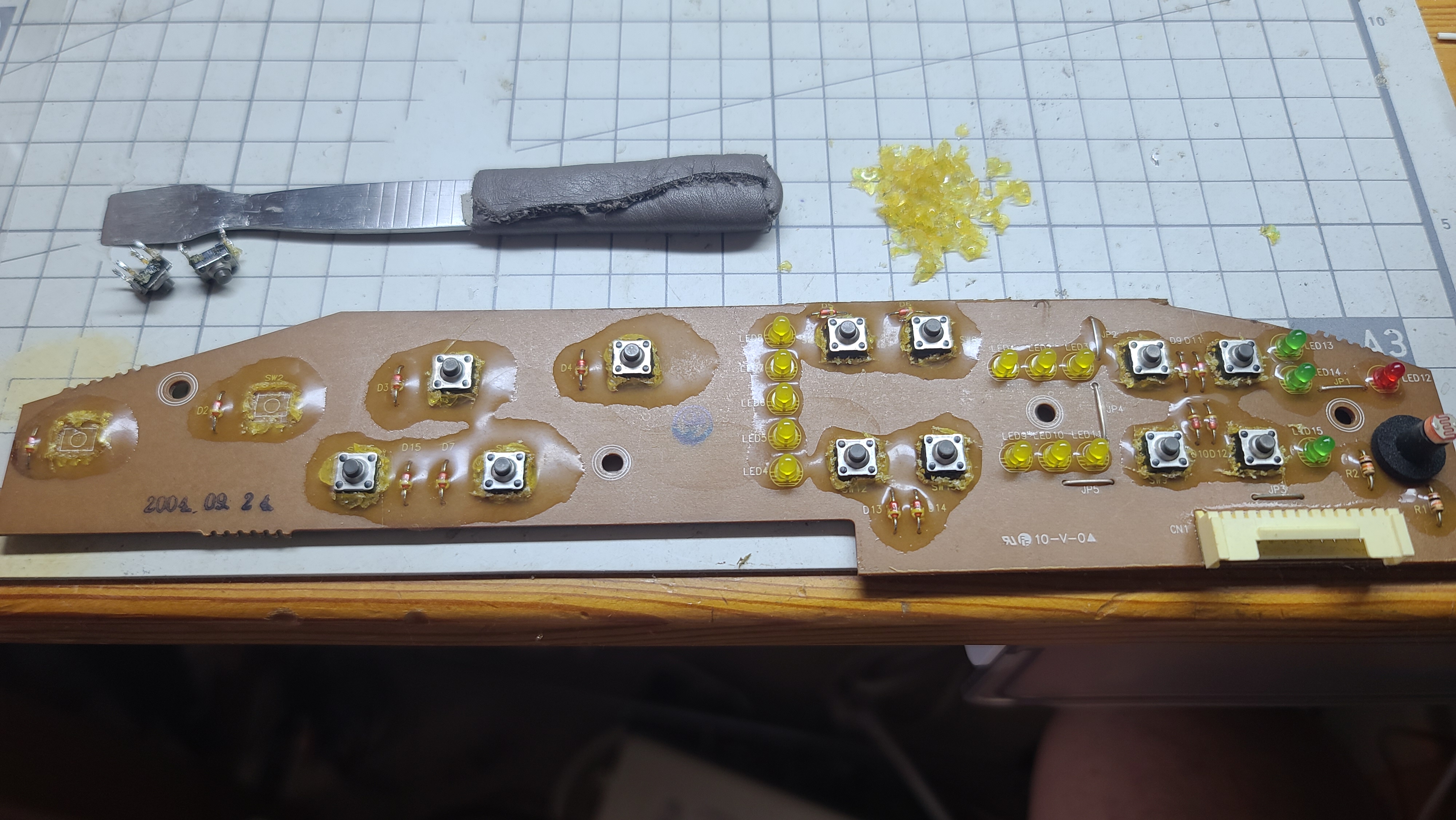

PCB 윗면의 실리콘도 스위치에서 모두 떼어 주었습니다

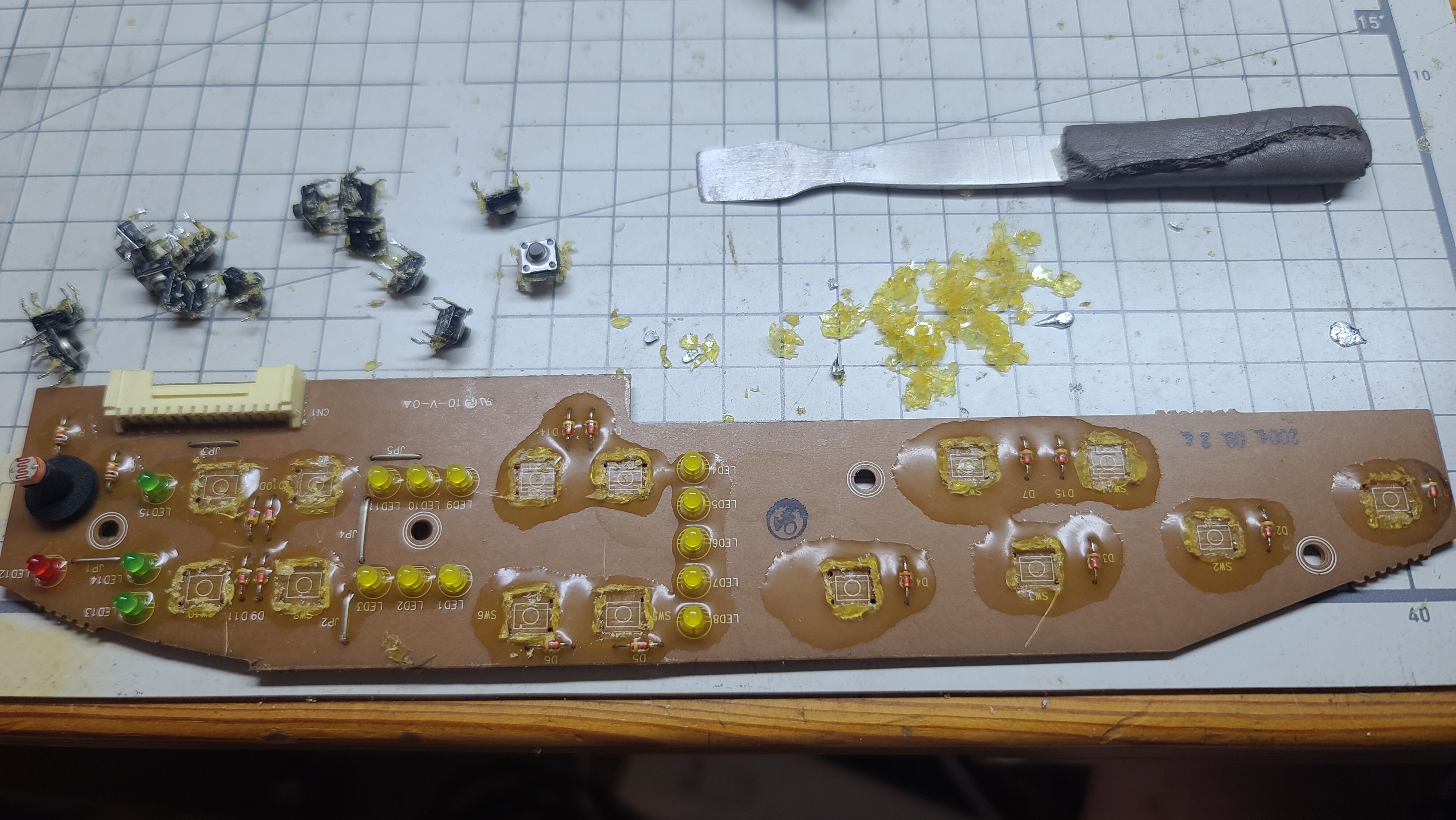

고장난 스위치들을 모두 분리하였습니다

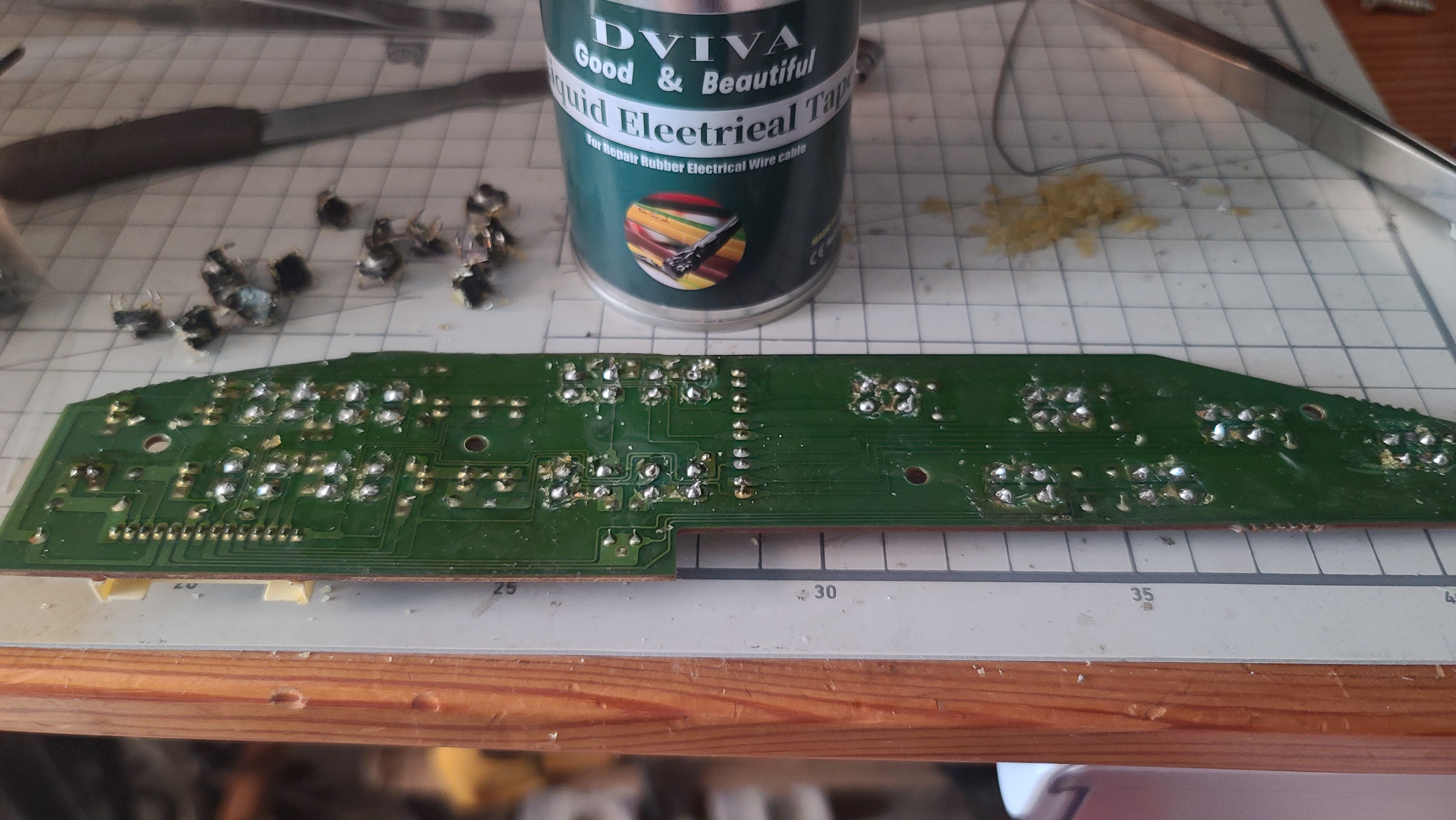

새 스위치를 납땜해 주었습니다

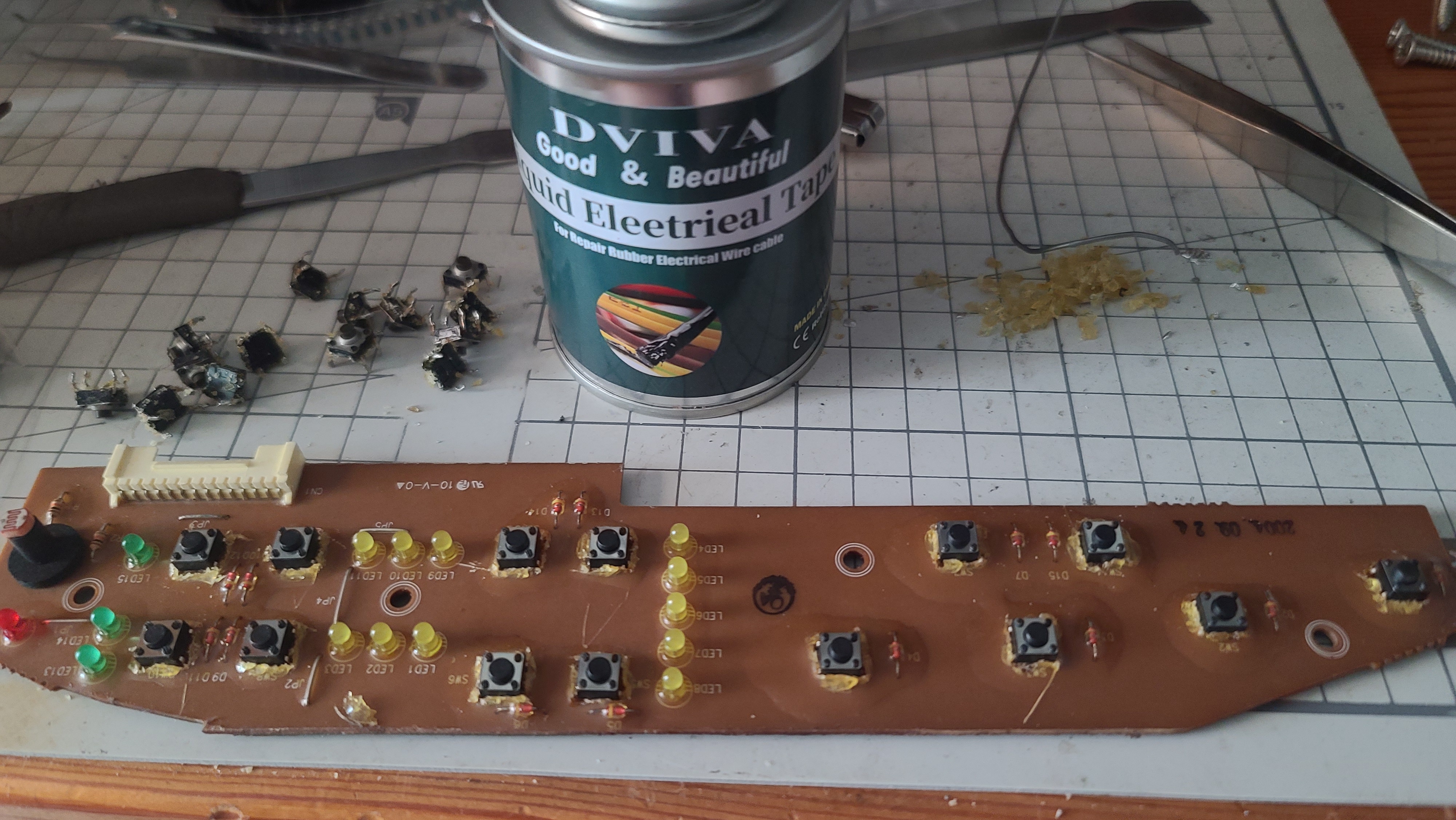

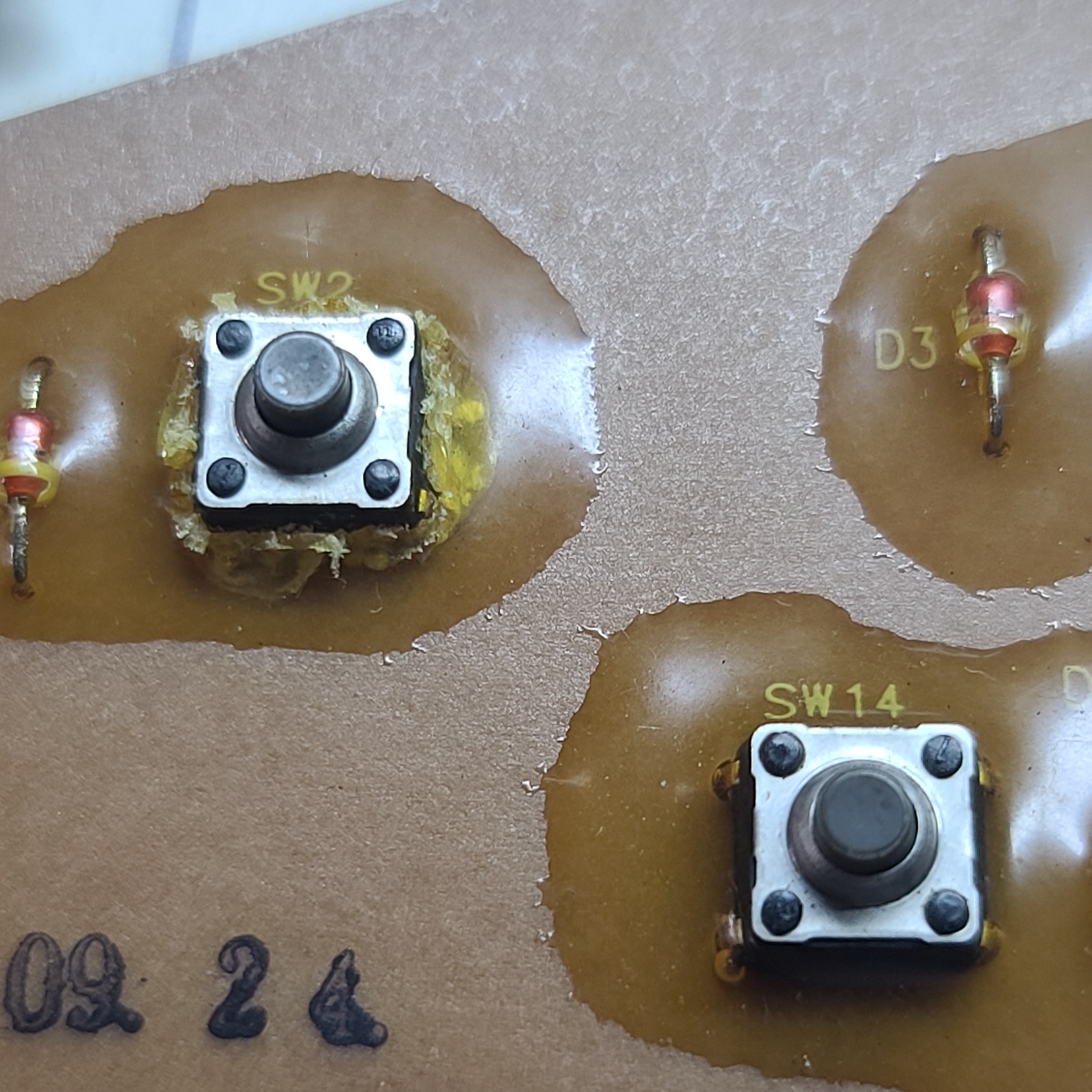

교체한 스위치들의 윗면 모습입니다



위 사진의 DVIVA 액체 전기 테이프는 실리콘 대신 방수를 위해 구입하였으나

혹시 다시 스위치를 교체할 때는 방해가 되기도 하고

화장실 문 앞이라 습기가 많지 않은 위치이므로

그냥 조립하였습니다

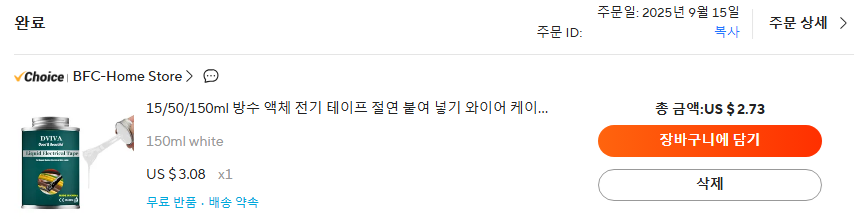

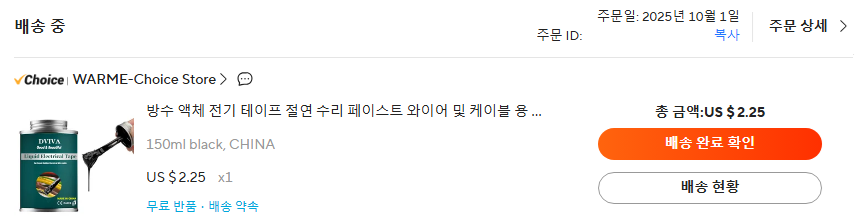

아래 스크린샷과 같이 흰색 방수 액체 전기 테이프 150ml는 2.73$에 구입하였습니다



검은색 방수 액체 전기 테이프는 천원마트에서 2.25$에 구입해서 배송 중입니다

구입링크 : https://s.click.aliexpress.com/e/_c3BbXjob

Waterproof Liquid Electrical Tape Insulating Repair Paste Fix Line Glue For Wires And Cables Home Use Quick Drying Sealant - Ali



교체한 스위치는 기존 스위치보다 약간 낮아서 케이스의 버튼을 눌러도 잘 눌리지 않으므로

스위치를 누르는 케이스의 플라스틱 부품에 글루건을 사용하여

스위치가 잘 눌리도록 높이를 맞추어 주었습니다



조립 후 비데를 설치하고 동작을 확인해 봅니다

착좌센서는 엉덩이 터치방식이 아니고

비데의 오른쪽을 눌러서 압력이 가해지면 스위치가 눌려서 동작하는 방식입니다



위 동영상과 같이 잘 동작합니다~!



위 사진들을 살펴보니

군데군데 2004년 9월~10월 날짜가 적혀있어서

2004년 말쯤에 생산된 제품인 것 같습니다



오늘은 2004년에 생산된

Altwell AB800 비데를 수리한 내용을 공유해 드렸습니다
