오늘은 위에서 수리한

Altwell AB800 비데의 착좌센서에 고장이 발생해서

직접 수리한 내용을 공유해 드립니다

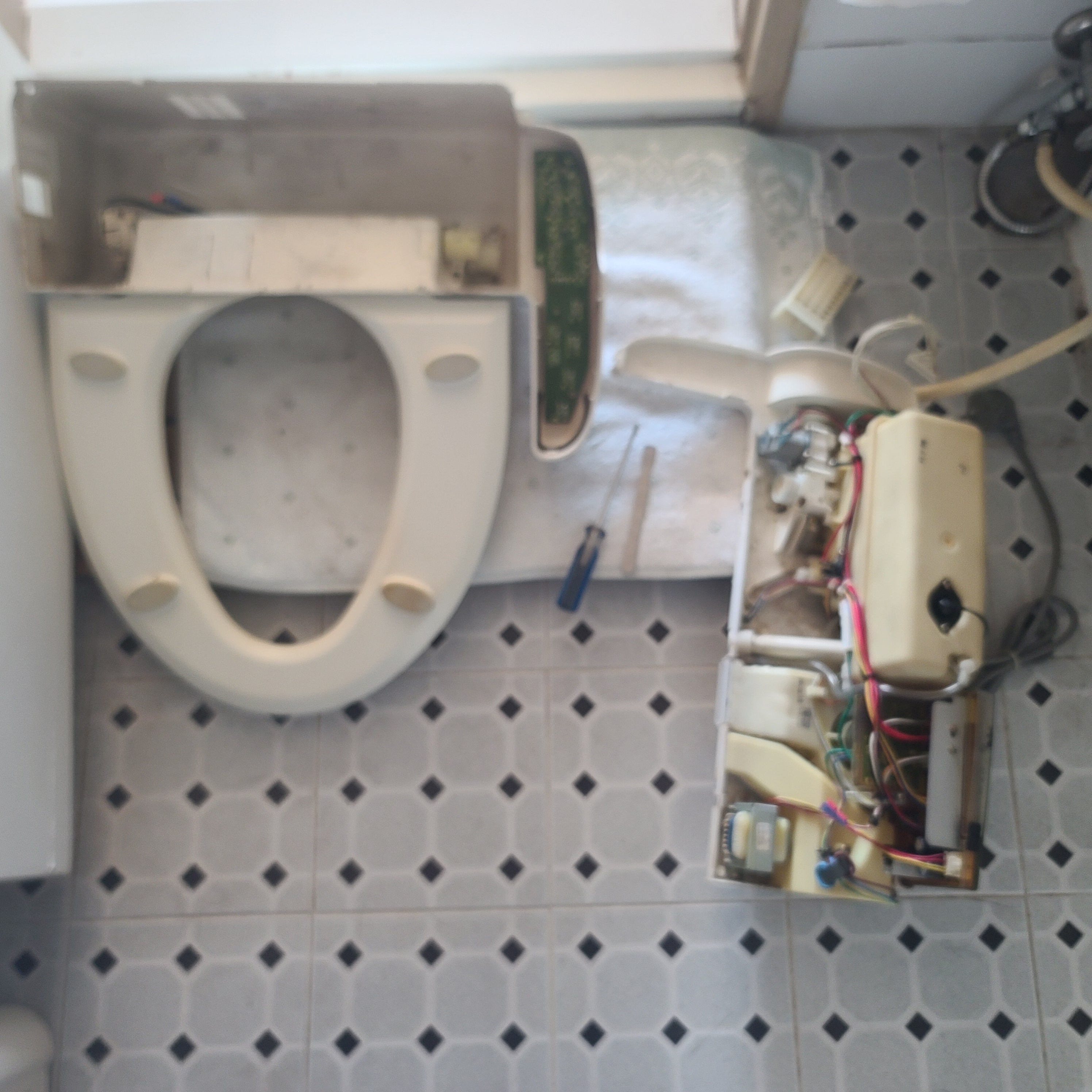

비데를 변기에서 살짝 분리한 후

커버를 열었습니다

커버 여는 방법이 궁금하신 분은

아래 글을 참고하세요

Altwell AB800 비데 자가수리(DIY)

Altwell AB800 비데 자가수리(DIY)



이 비데는 오래된 방식이라 요즘의 터치식 착좌센서가 아니고

비데 좌석의 오른쪽에 무게를 가하면 스위치가 눌리는 방식입니다



위 사진에서는 앉는 부분이 뒤집혀 있어서

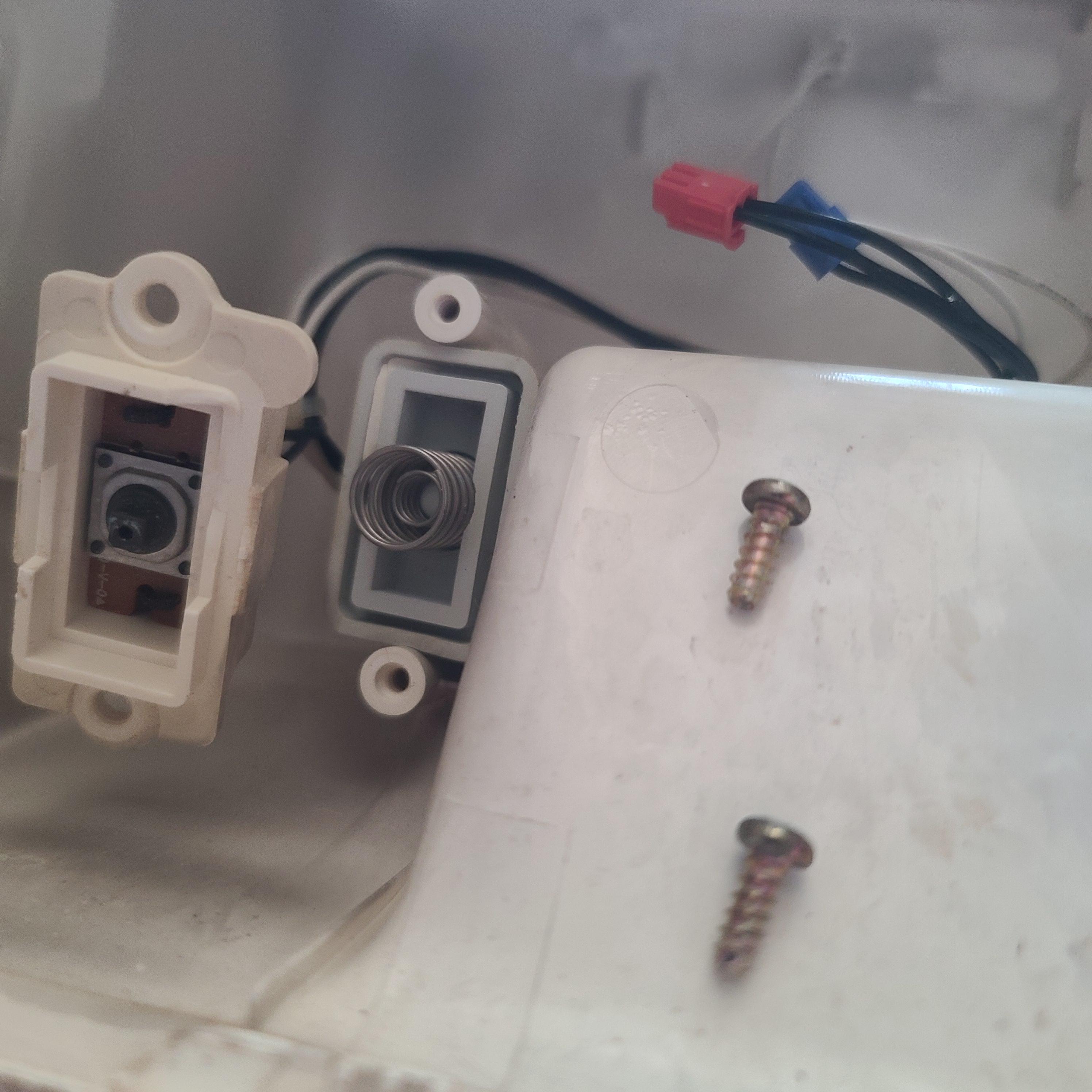

왼쪽 부분에서 나사 2개를 풀어내니

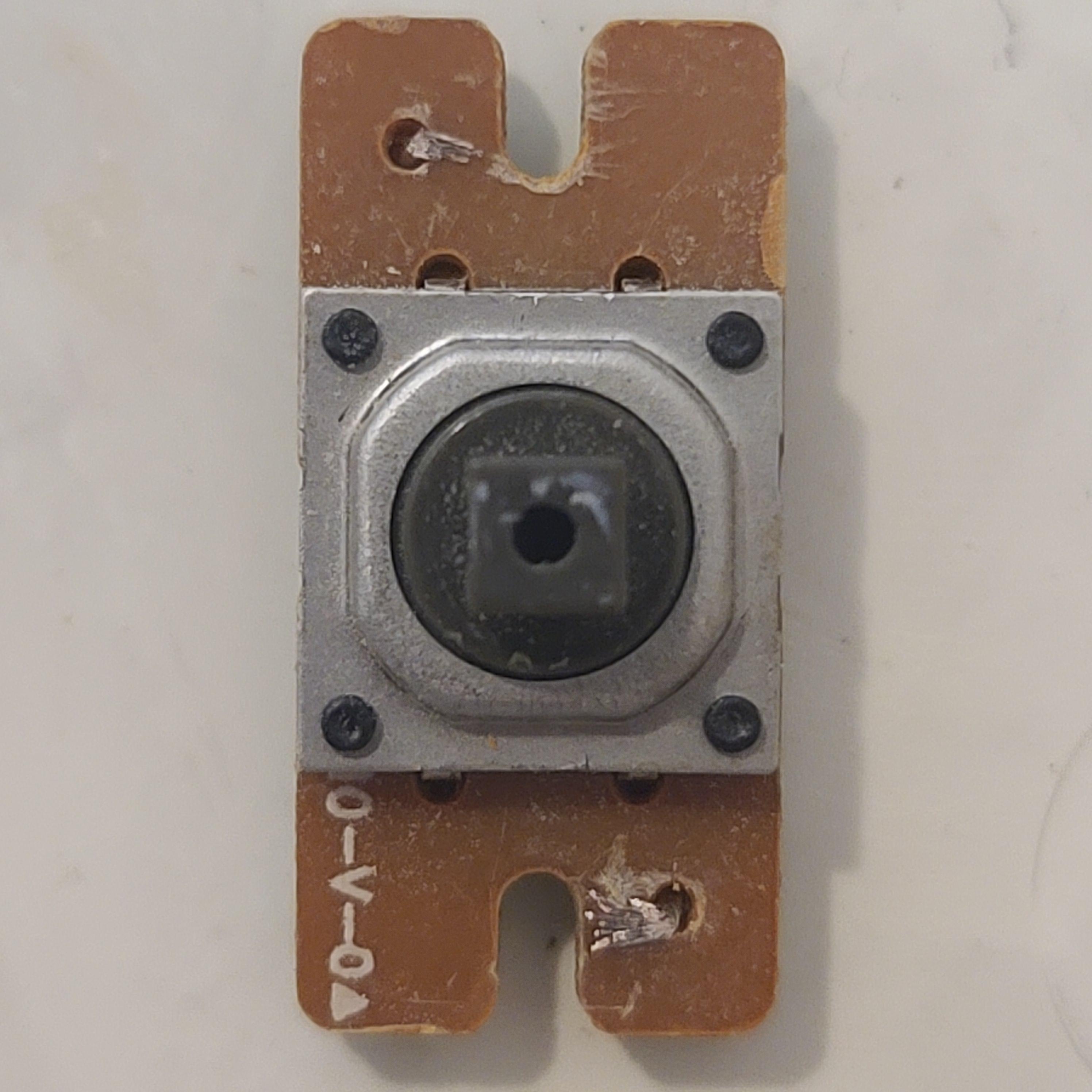

아래 사진과 같이 스위치가 보입니다





스위치를 고정한 PCB의 위와 아래에 뭔가 걸쇠 같은 것이 있는 줄 알고

니퍼와 펜치로 돌려서 빼내었더니

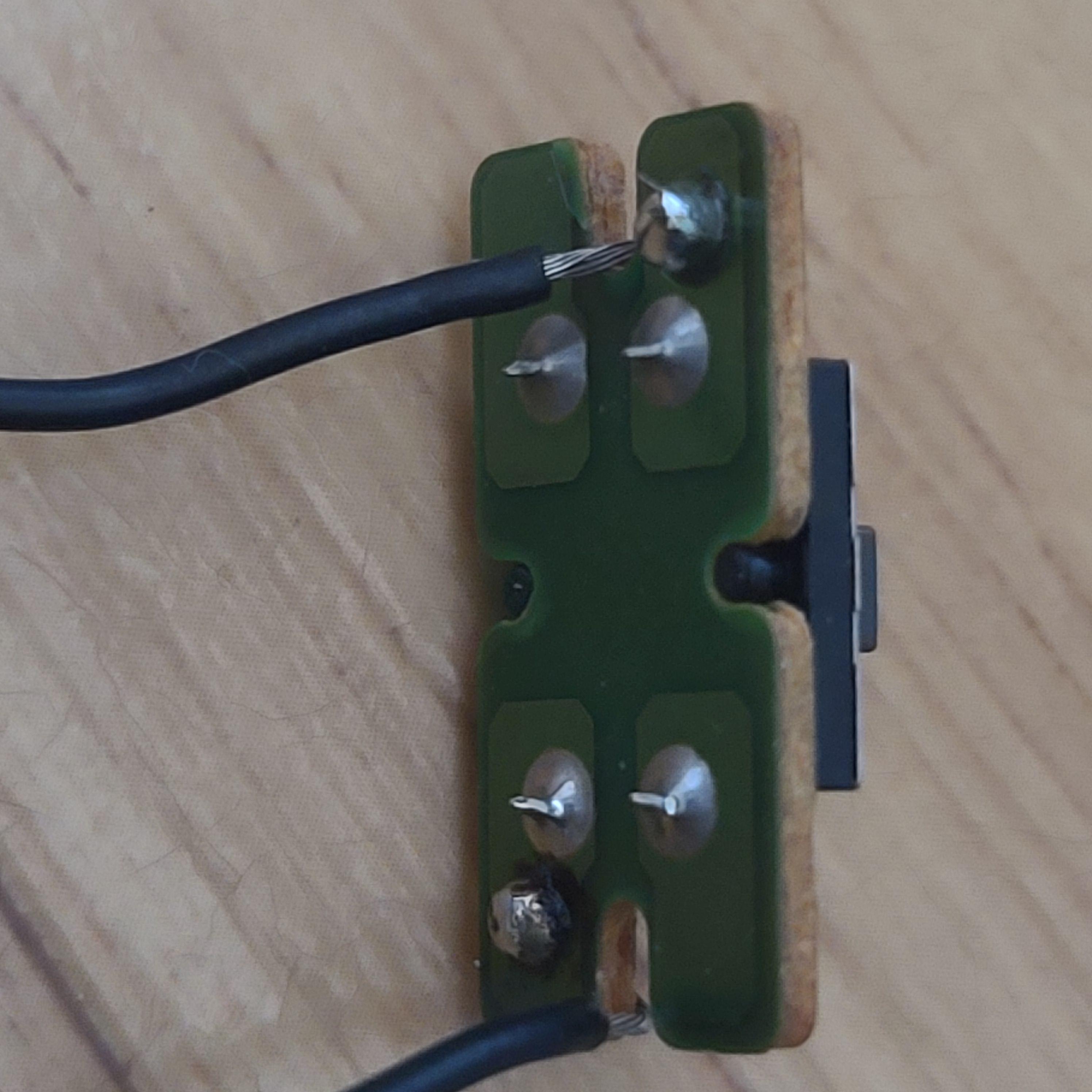

아래 사진과 같이 위와 아래의 전선이 끊어졌네요

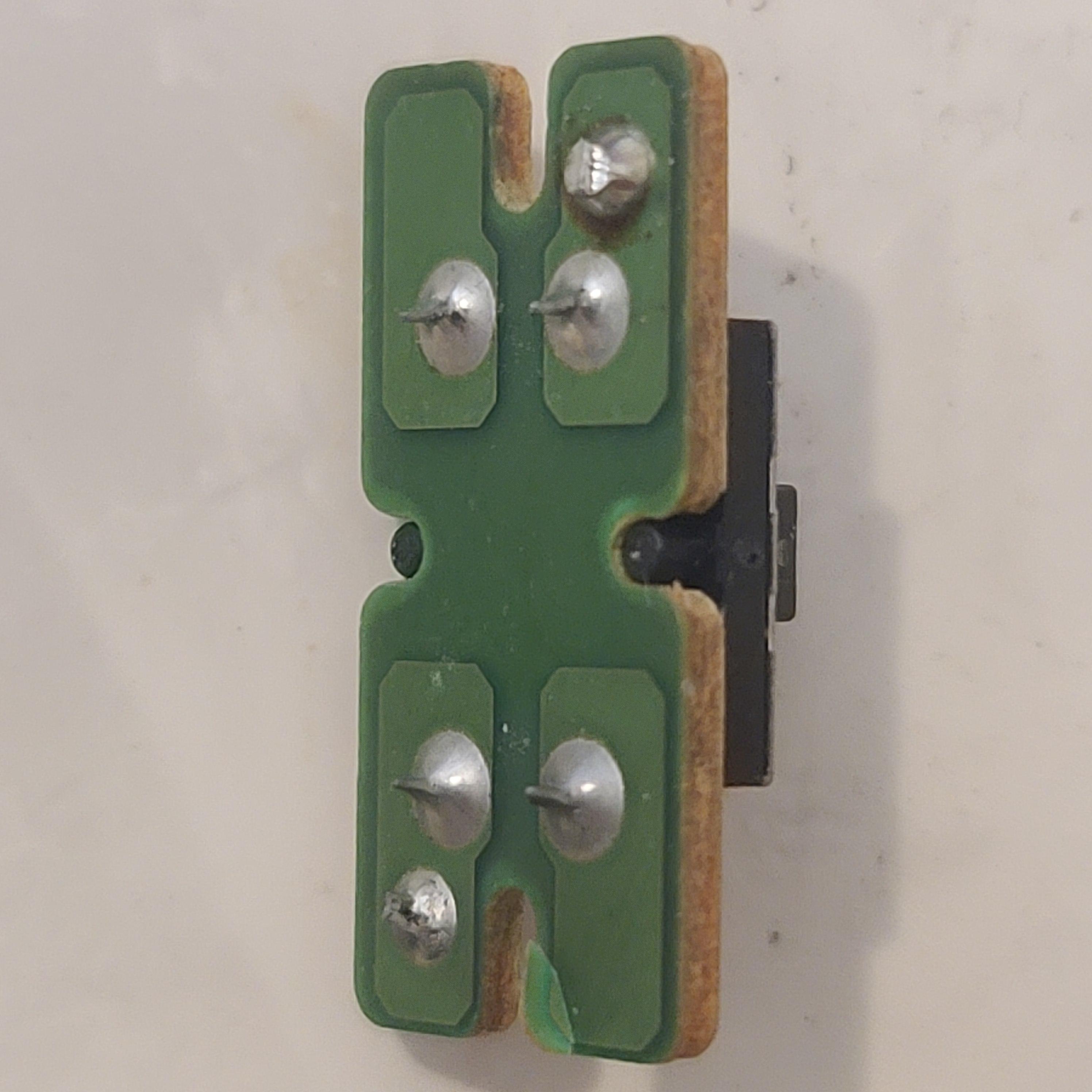

PCB 뒷면까지 살펴 보면 스위치 말고 다른 부품은 없습니다



스위치가 노후화되어서 문제가 있는지

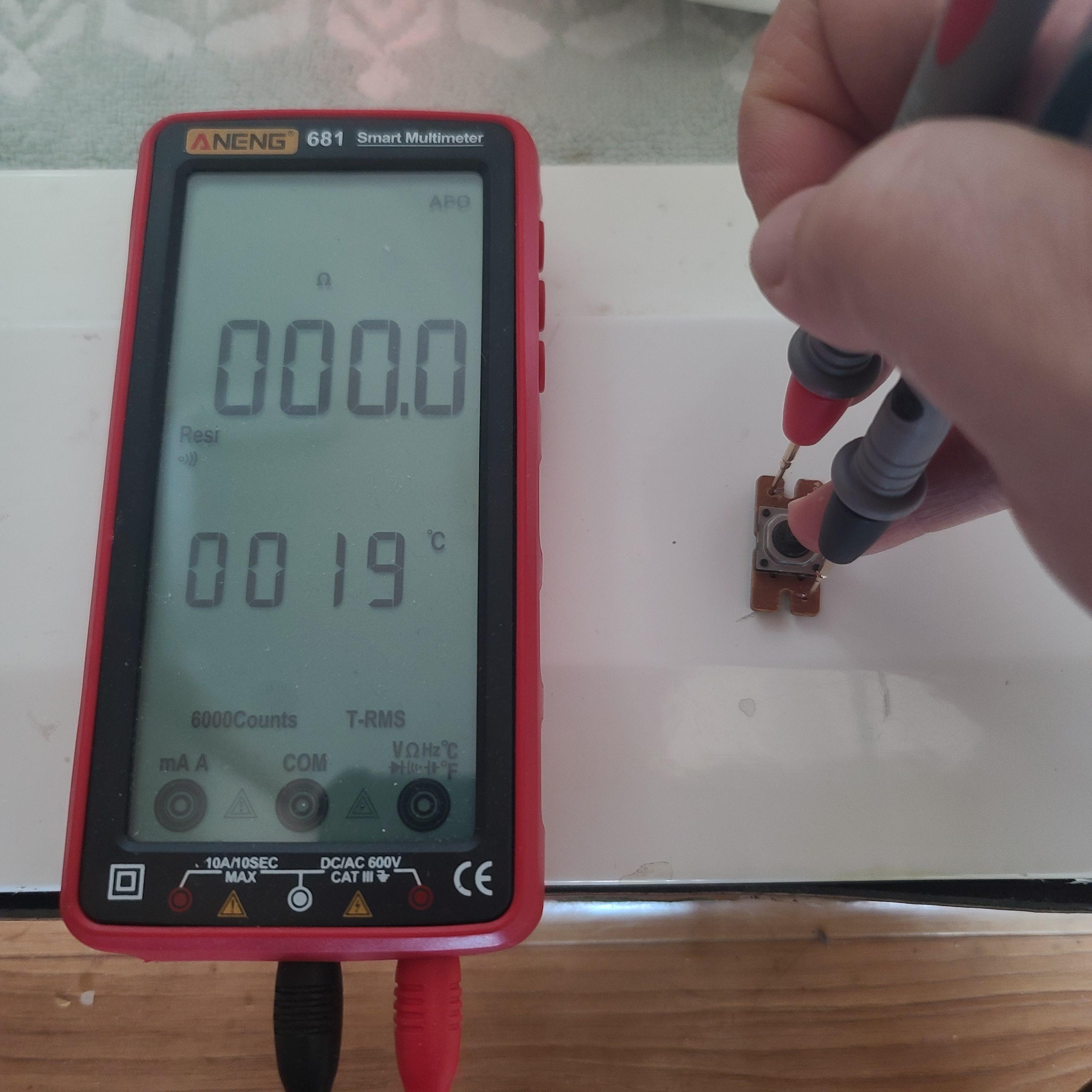

스위치가 눌렸을 때의 멀티미터로 저항값을 확인해 봅니다

스위치를 눌렀을 때 저항값은 0.0 옴으로 매우 정상입니다



스위치가 정상인 것을 알았으니

다시 조립해야 합니다



PCB 홀을 관통한 형태로 PCB에 연결된 것을 떼어낼 때는

흡읍기 일체형 인두를 사용하면

PCB 손상없이 깔끔하게 분리가 가능합니다



흡입기 일체형 인두가 필요하신 분은 아래링크에서 30W 제품을 구입할 수 있습니다

저는 40W 제품을 구입하여 사용하고 있는데 요즘은 40W 제품이 보이지 않습니다

구입링크 : https://s.click.aliexpress.com/e/_c40fromv

AC 110V/220V Electric Tin Suction Sucker Pen Soldering Iron 30W PCB Solder Suction Desoldering Machine Vacuum Pump Welding Tools

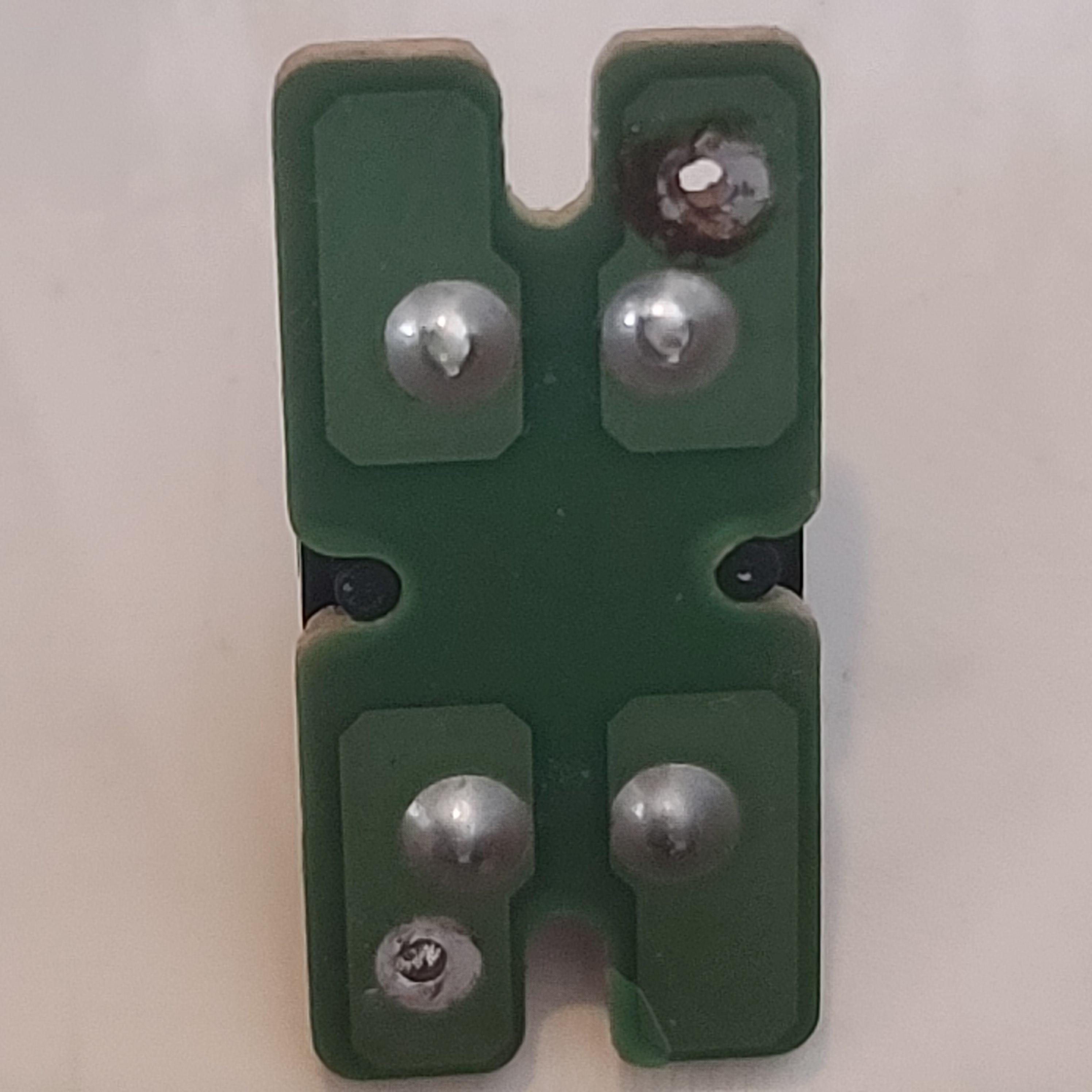

아래 사진과 같이 전선과 납이 깔끔하게 분리되었습니다

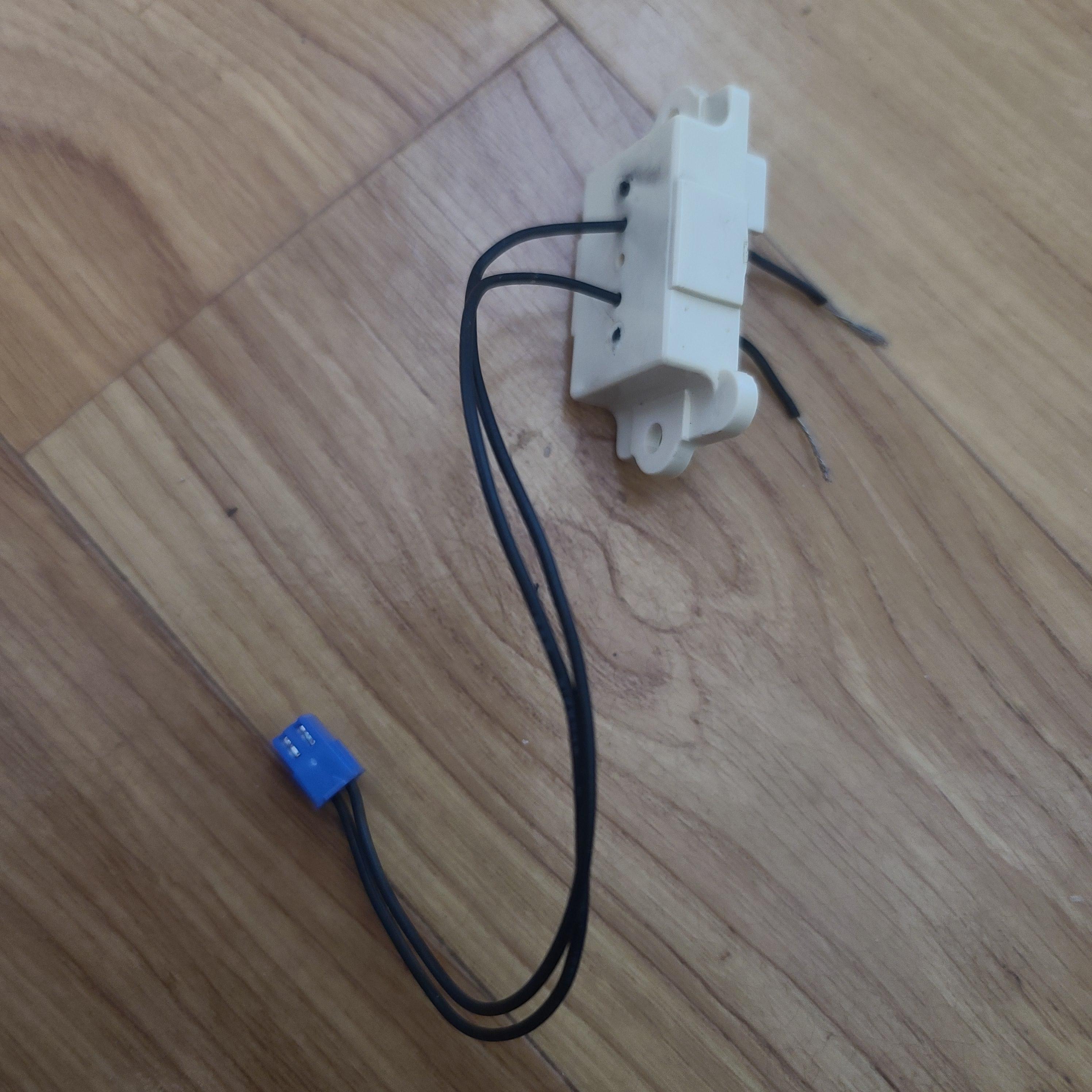

아래 사진과 같이

기존의 전선 커넥터와 플라스틱 부품을 잘 통과하도록 하였습니다



아래 사진과 같이 스위치 PCB와 전선을 납땜해 주었습니다



이제 다시 조립 후에 동작을 확인해 봅니다



동영상에서 왼쪽 중앙의 LED 2개가 꺼져 있다가

앉는 부분의 오른쪽을 누르면 LED가 켜지고

누르지 않으면 조금 후에 LED가 꺼집니다



이제 착좌센서가 정상적으로 잘 동작합니다



스위치는 정상이었고 다시 조립만 했는데 정상 동작하는 것을 보면

아마도 스위치와 연결된 전선 중에 노후화 된 부분이 있어서 끊어지려고 했거나

또는 접촉이 안 좋은 부분이 있었는데

스위치를 확인하고 다시 연결하는 과정에서 해결된 것으로 보입니다



오늘은 Altwell AB800 비데의 착좌센서에 고장이 발생해서

직접 수리한 내용을 공유해 드렸습니다
