대성쎌틱 보일러 온도조절기 수리(DIY)

아래 글과 같이 새로운 전세집으로 이사하고

하나 둘 개선해보고 있습니다



Altwell AB800 비데 자가수리(DIY)

Altwell AB800 비데 자가수리(DIY)



전세집 뻑뻑한 나무창문 직접 수리(DIY)

전세집 뻑뻑한 나무창문 직접 수리(DIY)



겨울이 되어서 보일러를 가동해보니

온도조절기에 문제가 있습니다



오늘은 원하는 온도로 설정할 수 없는

보일러 온도조절기를 수리한 내용을 공유드립니다

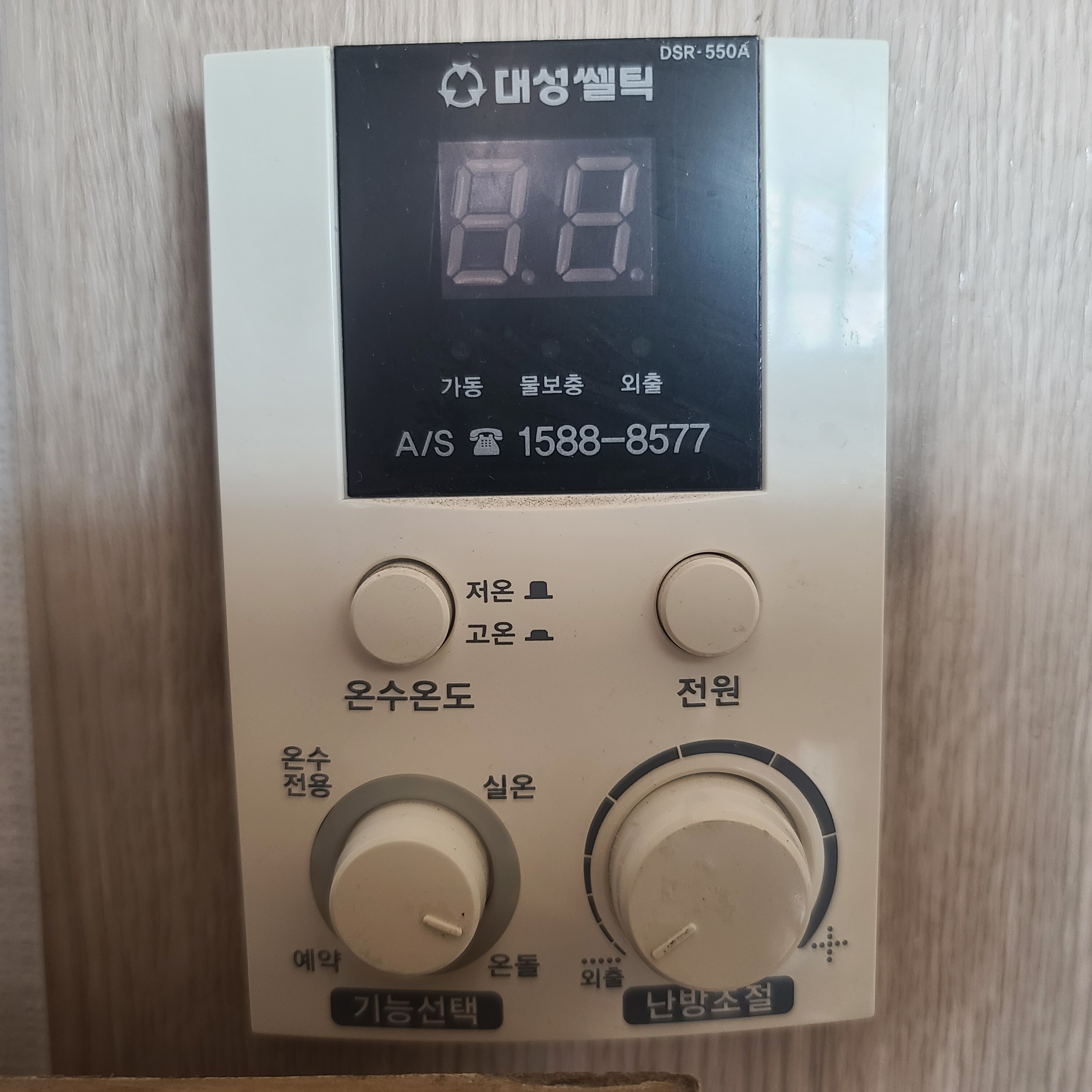

오늘의 환자인 대성쎌틱 보일러 온도조절기 DSR-550A 입니다



고장증상은 아래의 동영상과 같이

18도 정도에서 살짝만 움직여도 32도로 넘어가서

20~25도 정도의 일반적인 온도를 설정할 수 없습니다





아마도 가변저항이 노후화되어서 교체하면 수리될 것 같지만

가변저항의 모양과 저항값을 알아야 하므로

분해가 필요합니다



온도조절기 분해 작업을 진행하기 전에

꼭 온도조절기의 전원 버튼을 눌러서 전원을 끄고

보일러의 전원플러그를 뽑아서 안전하게 작업하세요

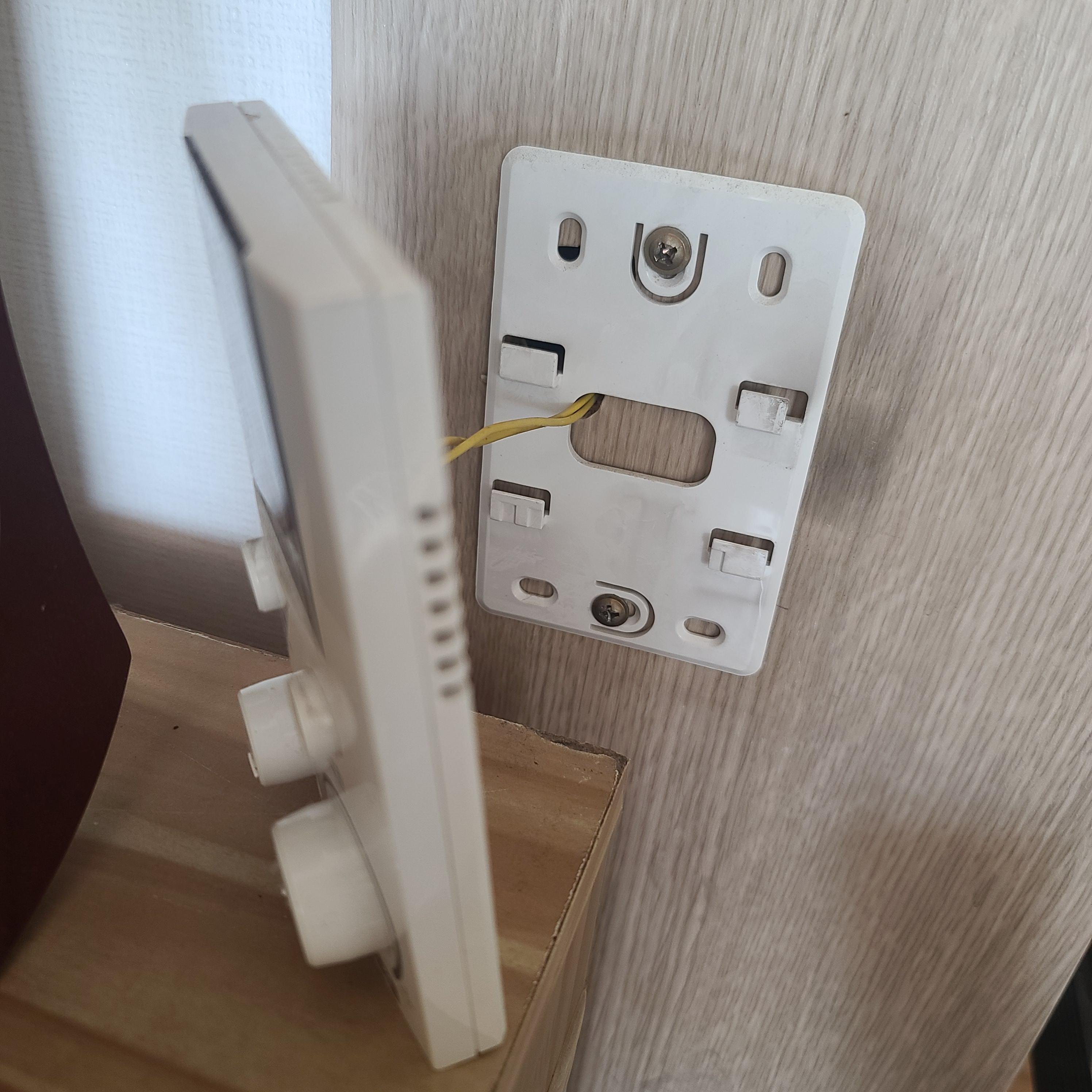

보일러 온도조절기를 위쪽으로 들어올리고 앞으로 살짝 당기면

아래 사진과 같이 분리됩니다

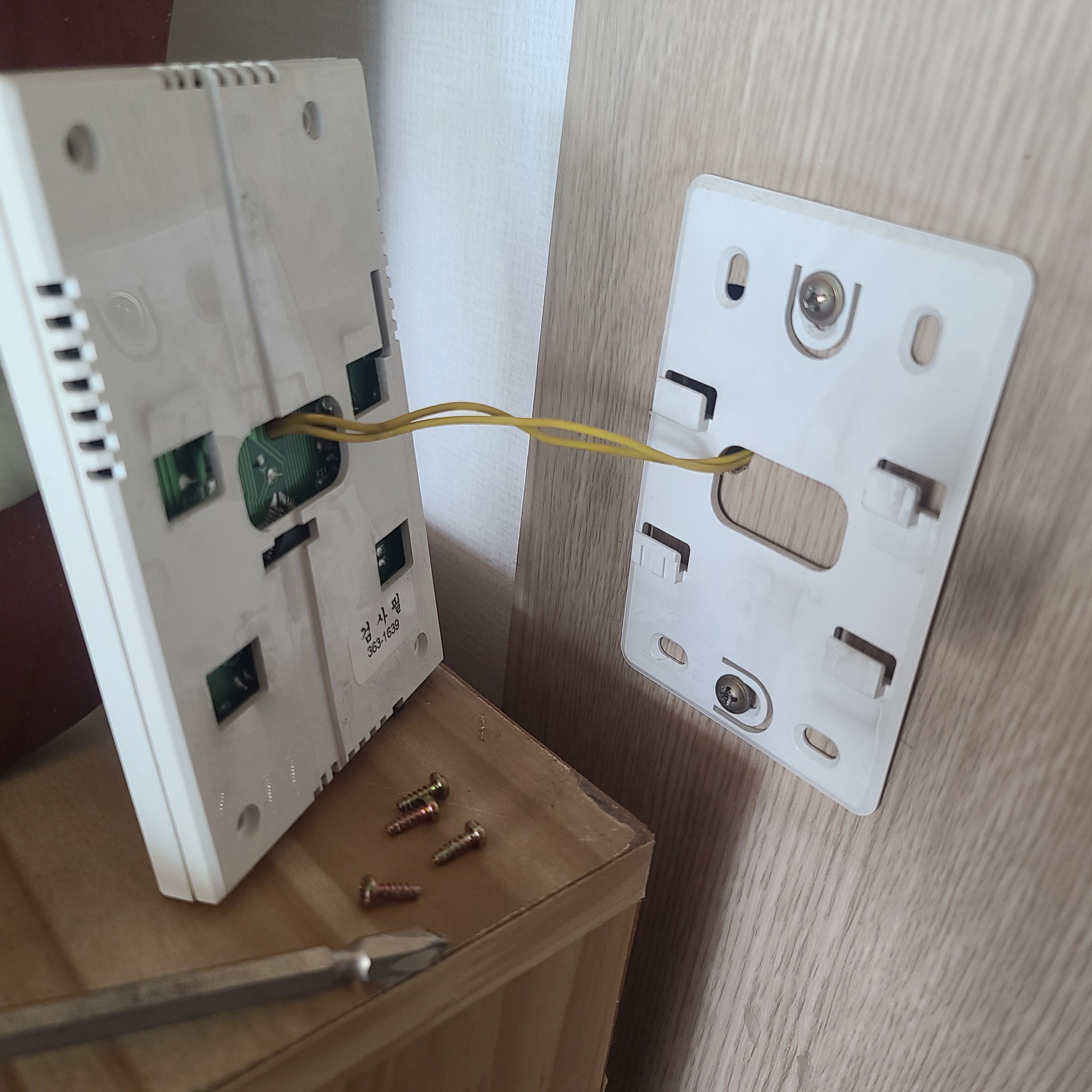

온도조절기 뒷면의 4개의 나사를

아래 사진과 같이 풀어줍니다



이제 앞면 커버를 벗기면

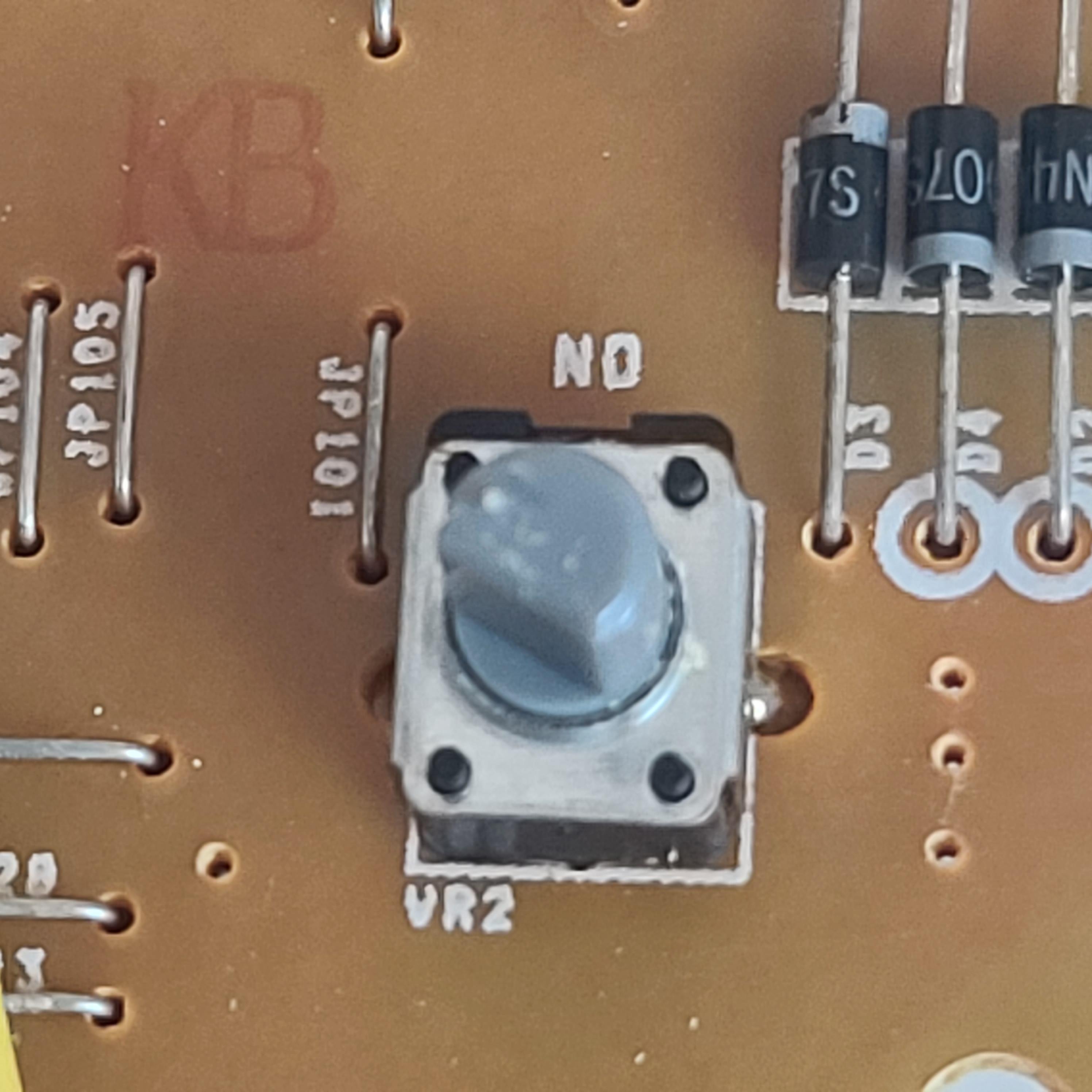

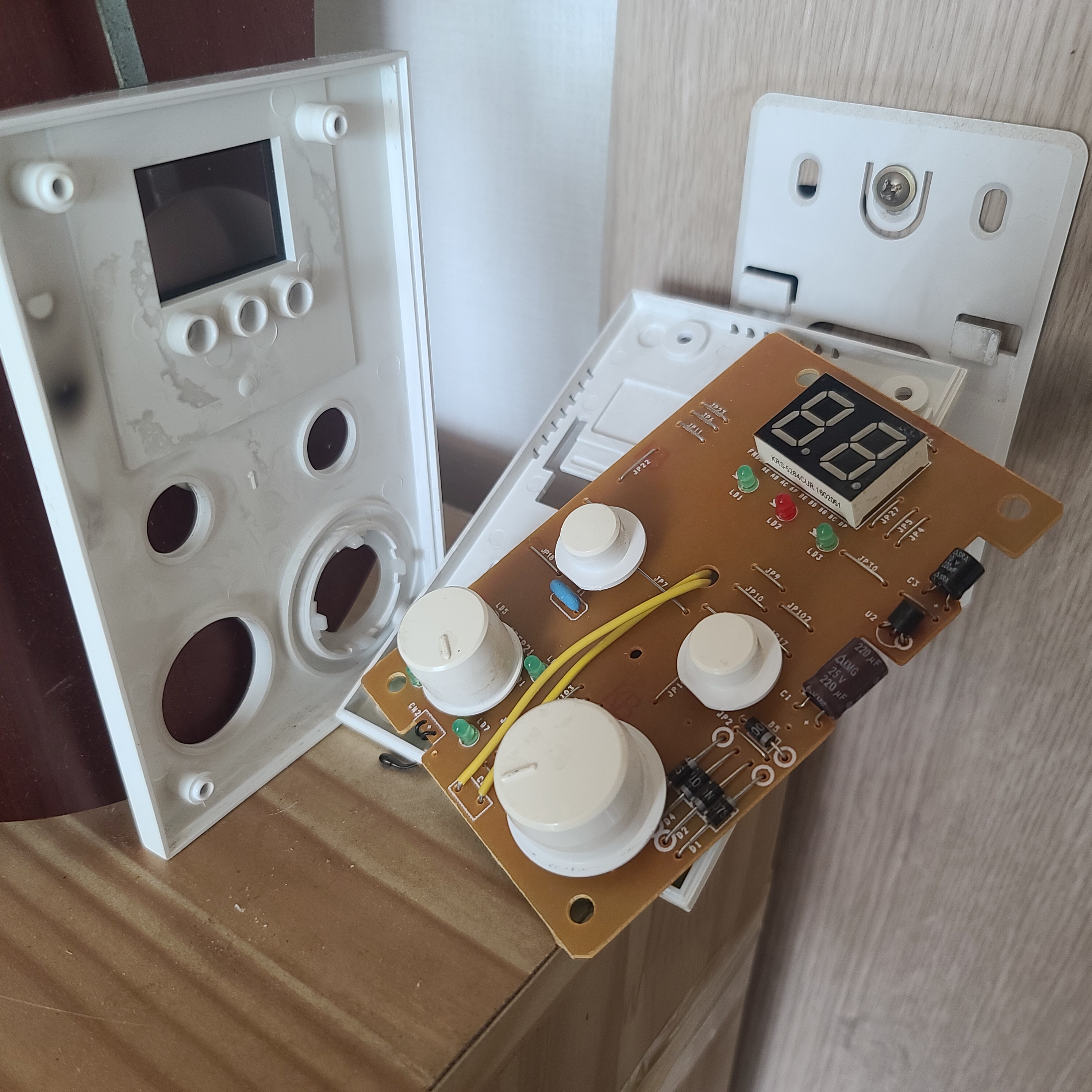

아래 사진과 같이 PCB가 보입니다



온도조절레버는 살짝 당기면 뽑힙니다

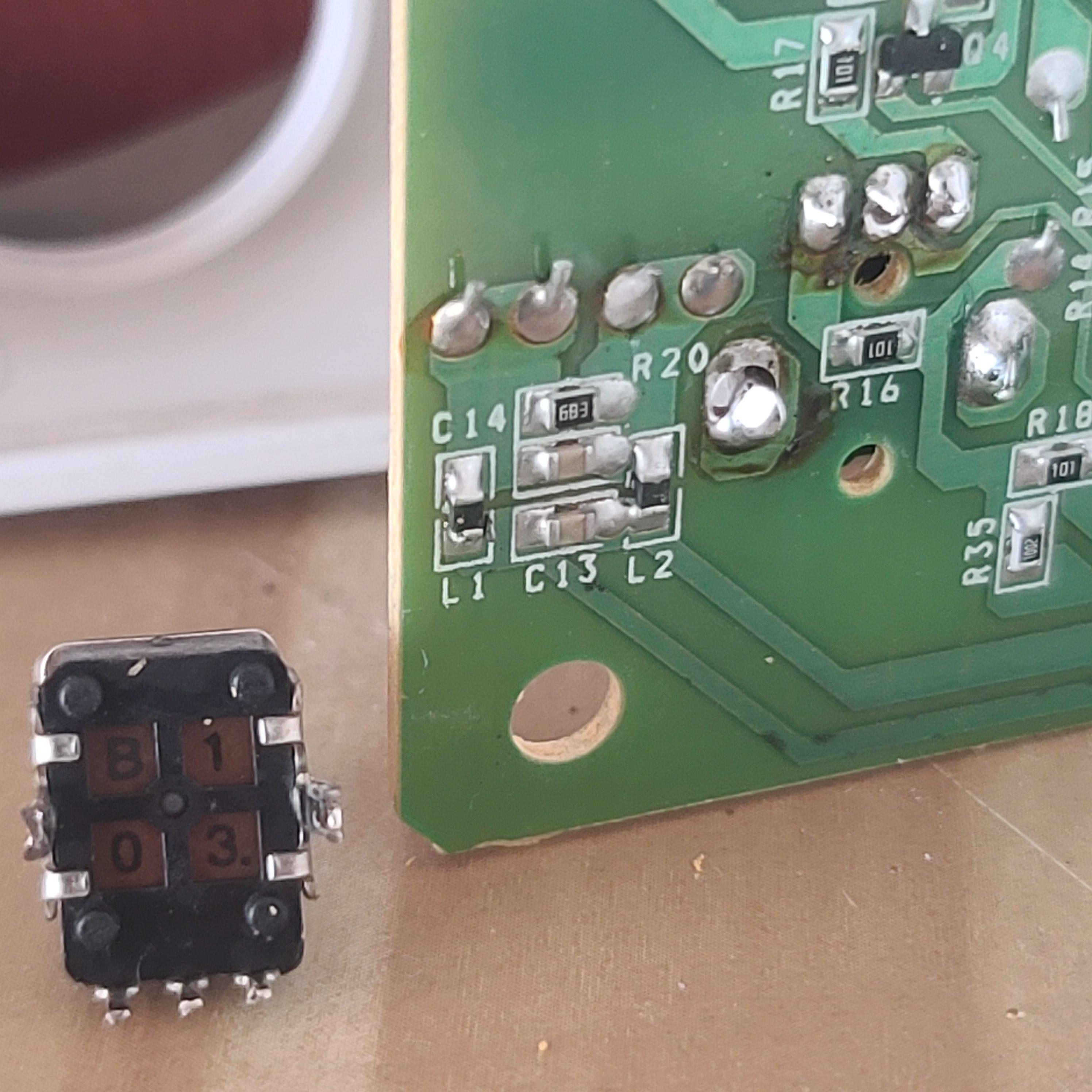

그 아래에 위치한 가변저항을 확대하여 찍은 사진입니다



가변저항의 크기는 확인했는데

저항값을 알기 위해 분리했다가 혹시 보일러를 못 쓰게 되는 상황이 오면 곤란해서

인터넷을 검색해보니 아래 링크와 같이 이미 수리하고 정보를 공유해 주신 분이 있습니다

[대성셀틱 보일러 2] 룸콘 중고구입, 분해 .. : 네이버블로그

[대성셀틱 보일러 2] 룸콘 중고구입, 분해 및 저항확인



가변저항은 B103 입니다

앞의 B는 가변저항의 저항변화 특성이 A, B, C가 있는데

그 중 B 형태라는 표기이고 103은 10 x 10의 3승 옴 이라는 표시이므로

10k 옴입니다



부품을 저렴하게 구입하고 편리하게 구입할 수 있는 알리익스프레스에서

크기가 가장 비슷하고 저항값은 동일한 부품을 찾아서

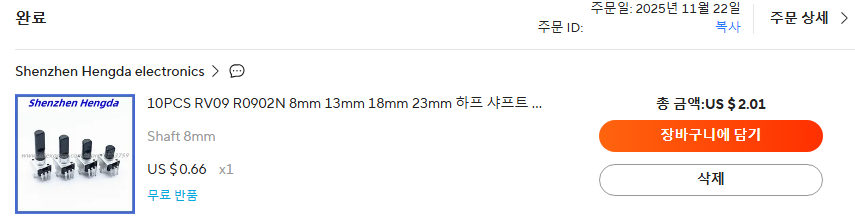

아래의 구입링크에서 shaft 8mm를 선택하고 10개에 배송비포함 2.01$에 구입하였습니다

구입링크 : https://ko.aliexpress.com/item/1005007615780461.html

10PCS RV09 R0902N 8mm 13mm 18mm 23mm 하프 샤프트 B10K 10K Ohm B103 0932 유형 3 핀 씰 전위차계 조정 가능한 저



교체할 가변저항이 배송오는 동안은

분해했던 온도조절기를 다시 조립해서 잘 조절되지 않는 온도를 간신히

18도로 맞춰서 사용했습니다



며칠 뒤 배송받은 가변저항으로 교체를 진행합니다

온도조절기를 분해한 뒤

아래 사진과 같이 흡입기 일체형 인두로 손쉽게 납땜을 녹여서 떼어주고

온도조절 가변저항을 분리합니다

흡입기 일체형 인두가 있으면 위 사진과 같이 편리하고 깔끔하게 분리할 수 있습니다



흡입기 일체형 인두가 필요하신 분은 아래링크에서 30W 제품을 구입할 수 있습니다

저는 40W 제품을 구입하여 사용하고 있는데 요즘은 40W 제품이 보이지 않습니다

구입링크 : https://s.click.aliexpress.com/e/_c40fromv

AC 110V/220V Electric Tin Suction Sucker Pen Soldering Iron 30W PCB Solder Suction Desoldering Machine Vacuum Pump Welding Tools



위 사진과 같이 납을 잘 흡입시켜준 뒤에는

부품을 살살 흔들면서 PCB와 부품간의 아주 미세한 납땜들을 살살 떼어주면

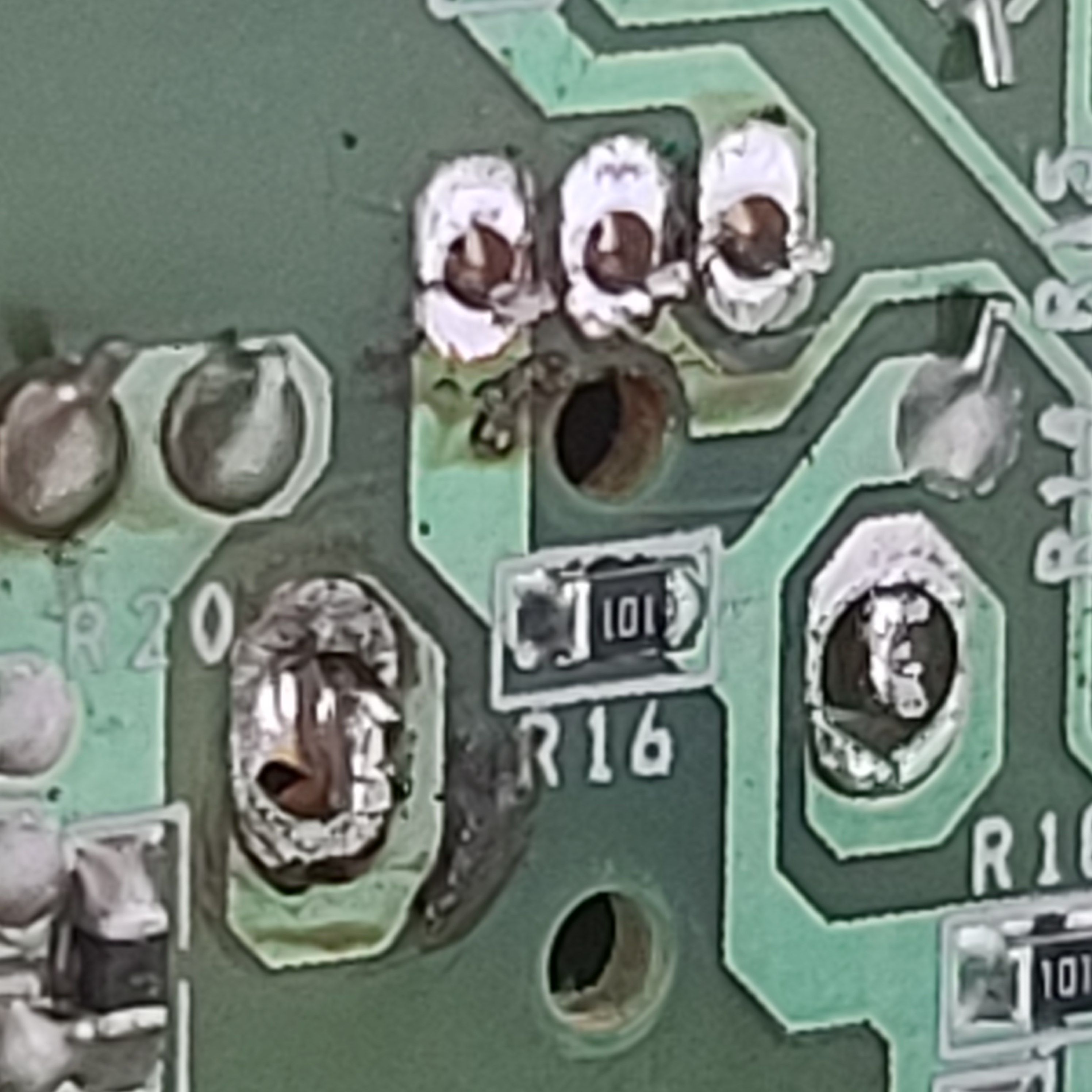

아래 사진과 같이 PCB 손상이 하나도 없이 깨끗하게 부품을 분리할 수 있습니다

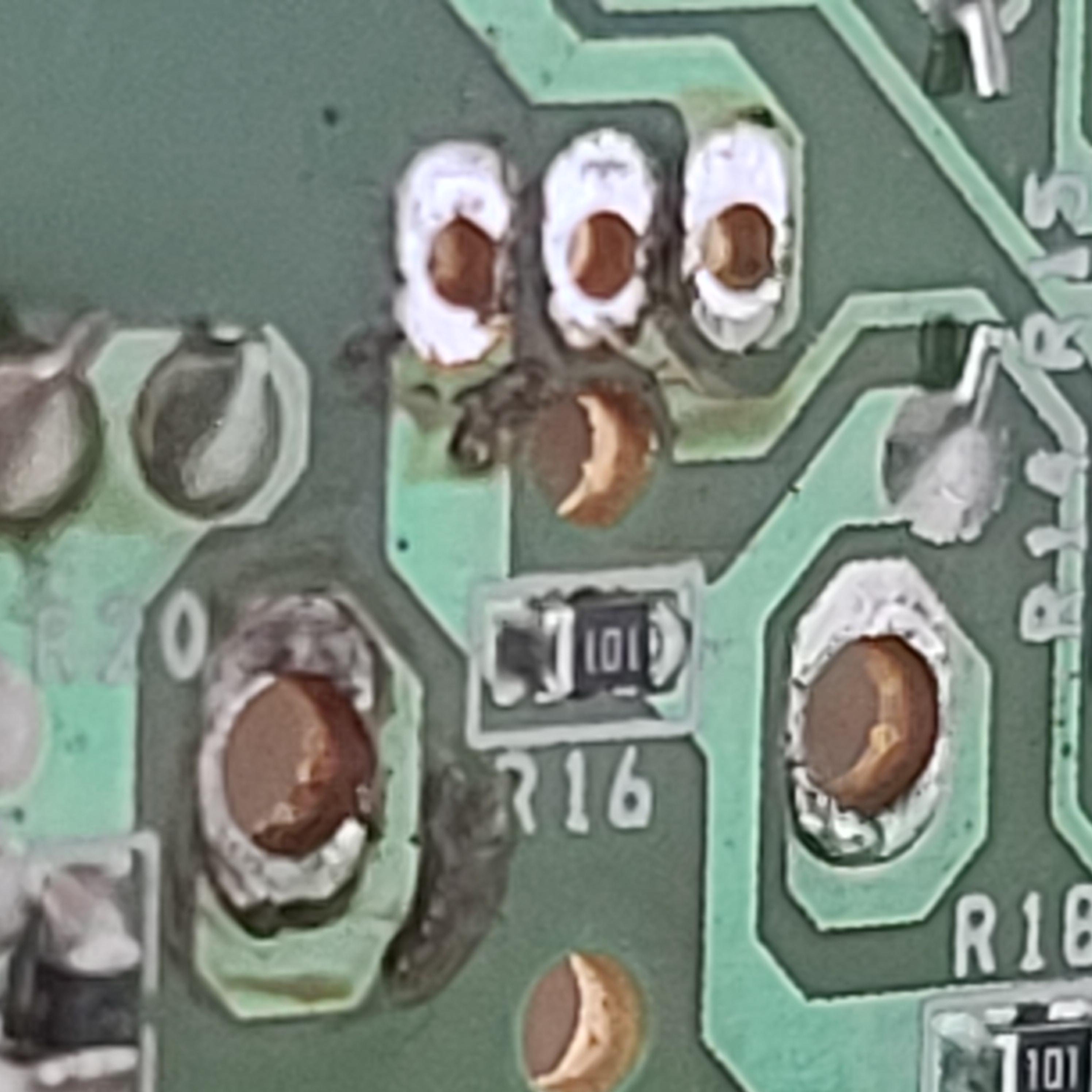

배송받은 새 부품와 비교해 봅니다

아래 사진에서 왼쪽은 떼어낸 고장 부품이고

오른쪽은 새로 배송받은 새 부품입니다

거의 동일해 보여서 납땜만 하면 수리가 될 것 같습니다



아래 사진과 같이 납땜을 하였습니다



완전히 조립하기 전에 간이로 테스트 해 봅니다



아래 동영상과 같이

전에는 설정할 수 없었던 온도들을 자연스럽게 설정할 수 있게 수리되었습니다



잘 수리된 것을 확인했으니

이제 4개의 나사를 다시 조여주어 완전히 조립한 후에

다시 동작을 확인해 봅니다

이상하게 온도조절 레버가 돌아가지 않습니다



온도조절 레버 바로 뒤쪽에 위치한 나사를 조금 풀어준 후 동작을 시켜봅니다

이제는 아래 동영상과 같이 잘 동작합니다





구입한 부품의 크기가 약간 다른지 좀 더 비교해 봐야겠네요

아직 새 부품 9개가 남았으니

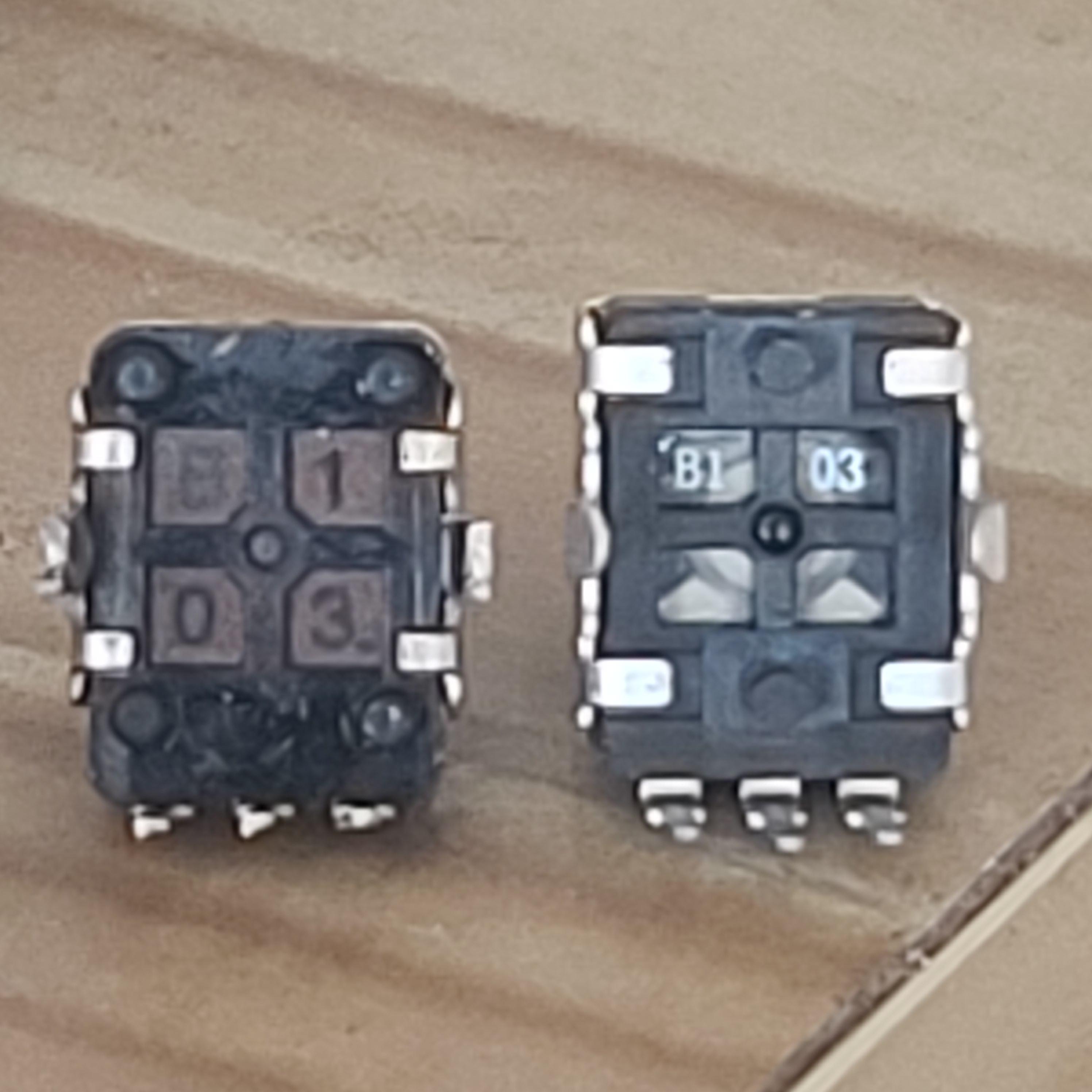

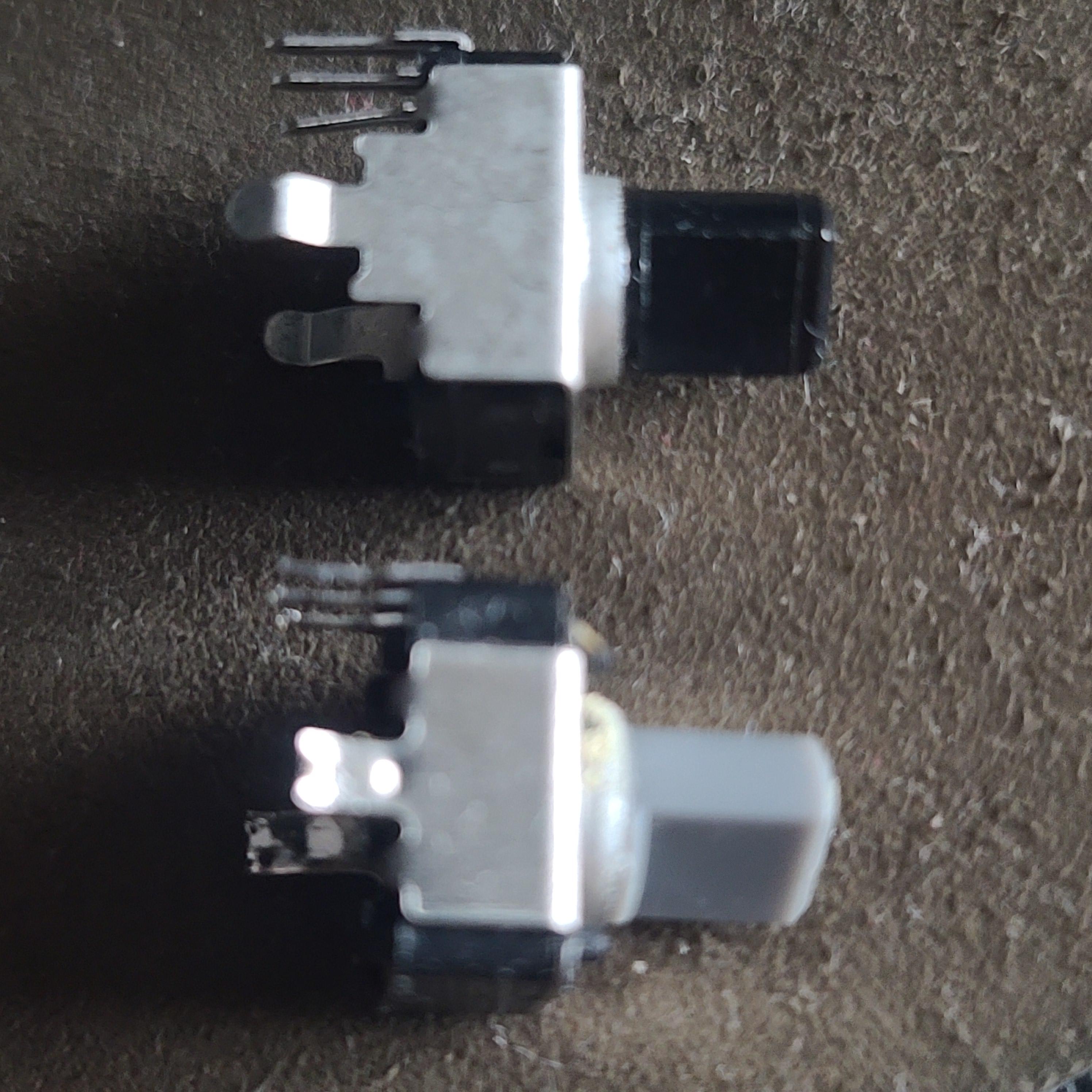

아래 사진과 같이 분리한 고장 부품과 비교해 봅니다

위 사진의 위쪽이 새 부품이고 아래가 고장부품인데

shaft 높이는 동일하지만

PCB에 납땜하는 다리부분을 보면

가변저항의 몸체를 PCB에 고정하기 위한 굵은 다리의 높이에 차이가 있습니다



혹시 다음에 또 수리할 일이 있다면

새 부품의 굵은 다리를 살짝 가공하여 높이를 맞춰주는 것이 좋겠습니다



오늘은 온도조절 가변저항 고장이 발생하여

원하는 온도로 설정할 수 없는

보일러 온도조절기를 수리한 내용을 공유드렸습니다



내용이 도움되었다면 아래의 공감 하트를 클릭해 주시고
질문은 댓글 달아주세요
또한 필요한 분들에게 아래의 공감 오른쪽에 위치한 위화살표나 카톡버튼을 사용하여 링크를 전달해 주시면 좋겠습니다
후원은 맨 아래 카카오페이 QR 코드(스마트폰에서만) 또는 Buy me a coffee 를 이용해 주세요~
