알리 오실로스코프(Oscilloscope) 12$에 마련하기

알리에서 다양한 전자부품들을 저렴하고 쉽게 마련하다 보니

여러가지 전자제품을 쉽게 고칠 수 있어 좋습니다



가끔 고장의 원인을 알려면 멀티미터로는 알 수 없고

오실로스코프를 이용하여 전압 파형을 보아야 하는 경우가 있습니다

일반적인 제품으로 구입하기에는 상당히 고가인

오실로스코프도 저렴하게 구입할 수 있을지

알리에서 검색해보니 다양한 제품이 있습니다



그 중 12$ 정도에 구매한 DSO138mini DIY KIT로

저렴하게 오실로스코프를 장만하는 방법을 공유해 드립니다



저는 2020년 1월에 12$정도에 구매했는데

지금은 가격이 올라서

조립된 제품을 검색해서 사는 것도 적당해 보이네요

https://s.click.aliexpress.com/e/_AeFg5q

18.84US $ 29% OFF|DSO138 Digital Oscilloscope DIY Kit STM32 Tester with Acrylic Case TN99|Oscilloscopes| - AliExpress

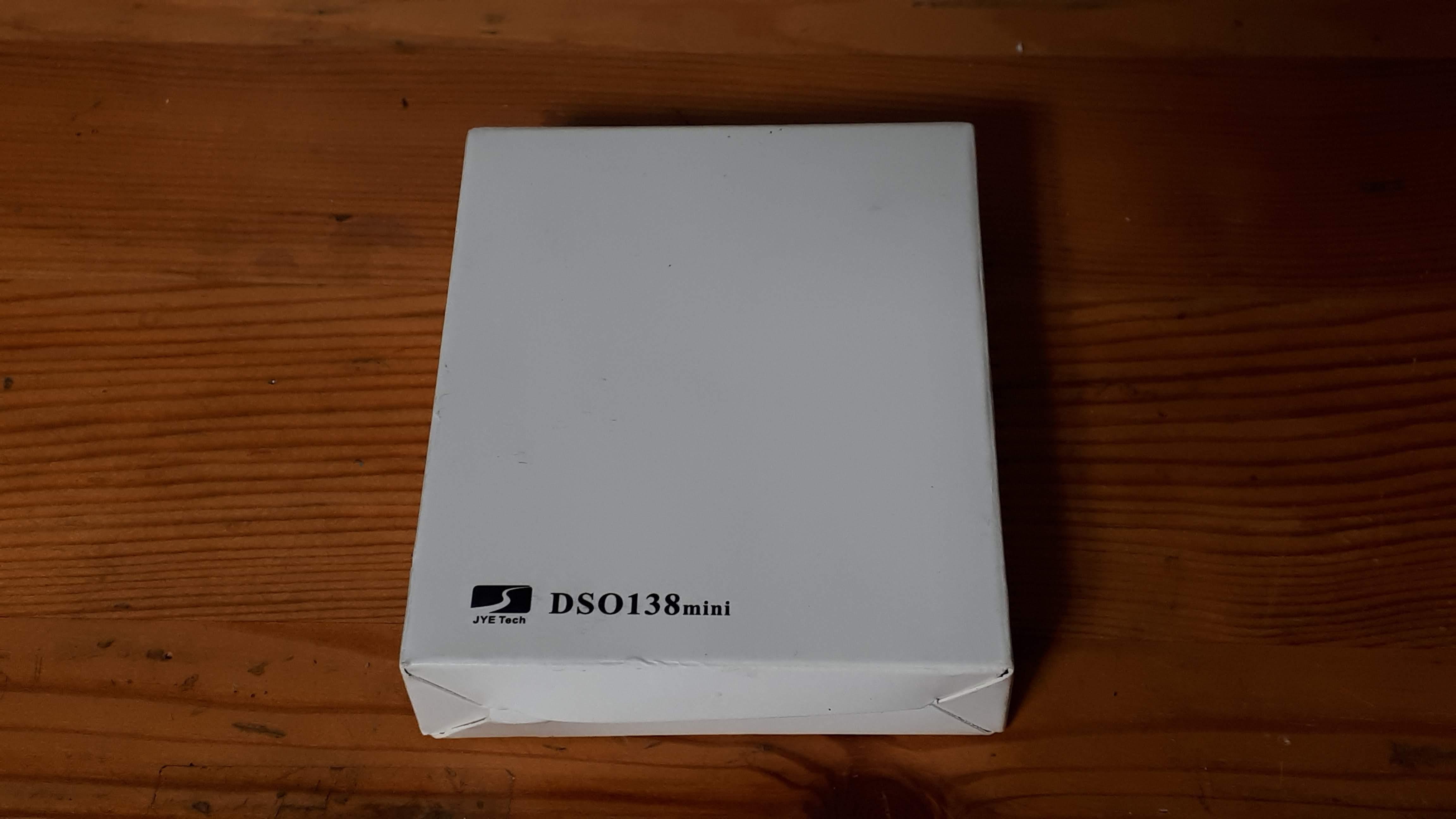

아래사진은 배송받은 상자입니다

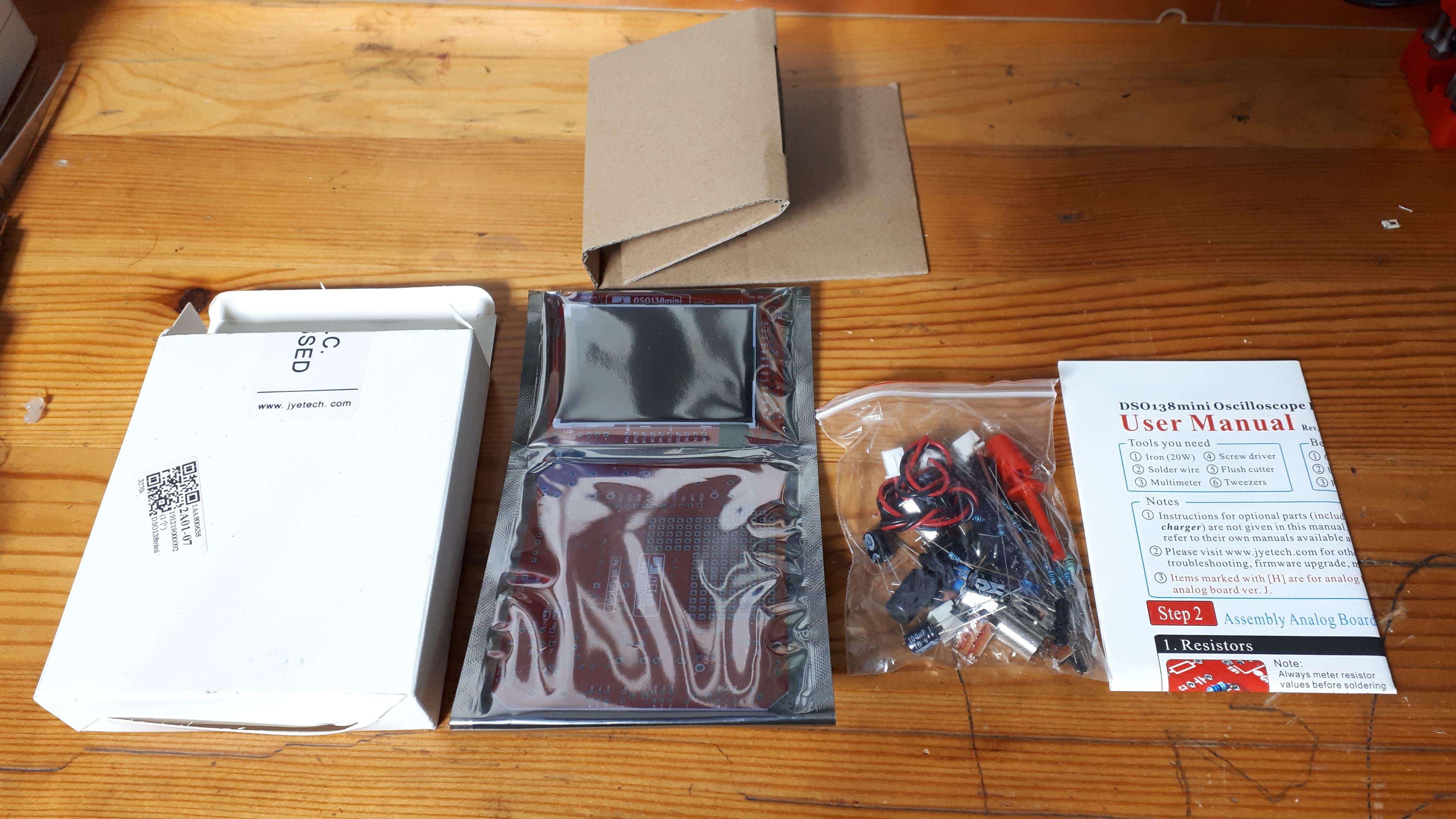

박스를 열고 구성품을 꺼내 보았습니다

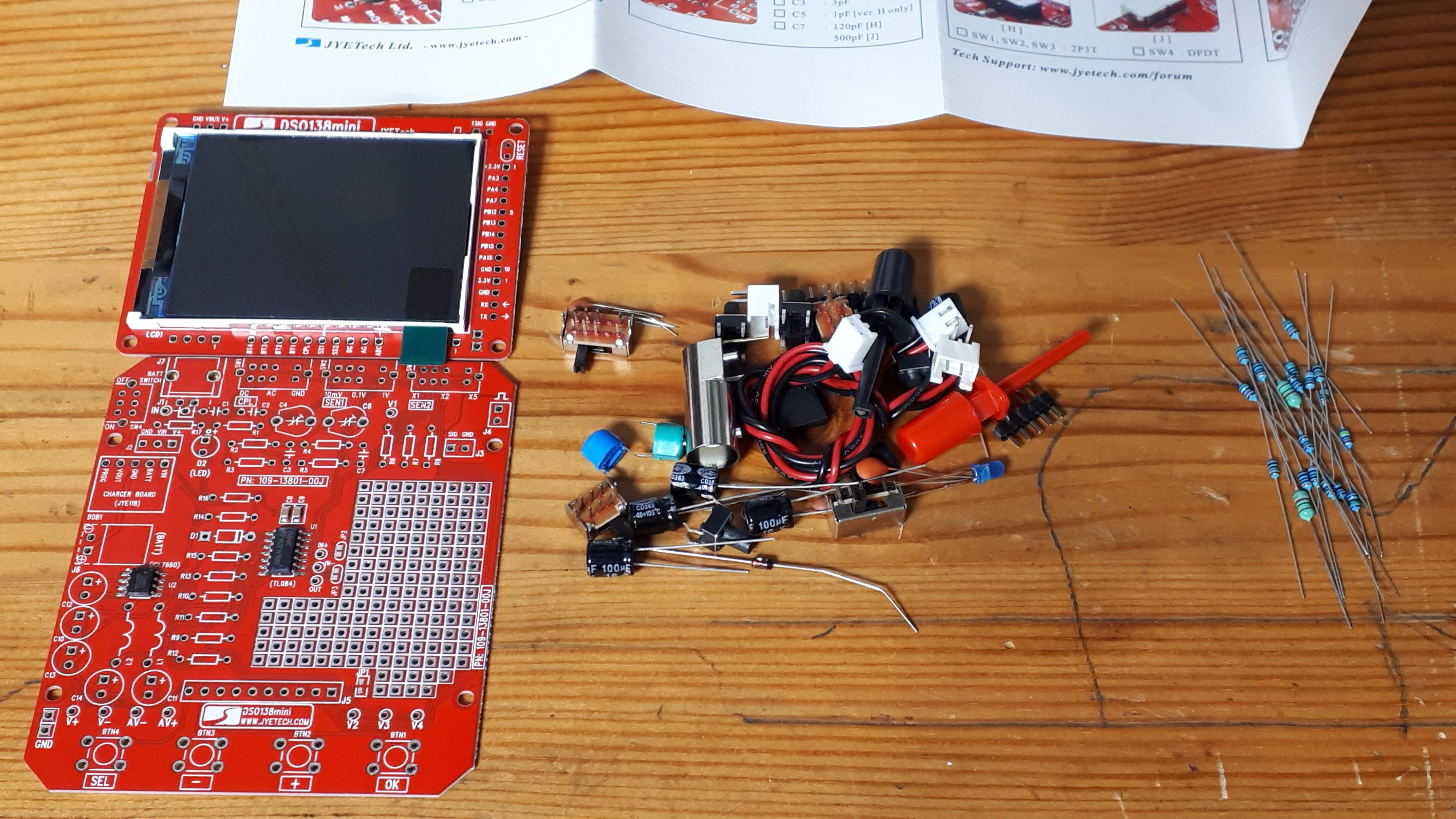

조립을 진행해야 하니 부품들을 꺼내보면 아래와 같습니다



조립방법은 영문설명서에 잘 나와 있습니다(혼동되게 표시된 부분이 조금 있으니 차근차근 이해한 후 진행하세요)

1. 영문설명서에 따라 USB 5V 전원으로 LCD가 동작하는지 확인 후

2. 부품 중 제일 많고 다양한 저항을 먼저 분류하여 PCB 에 납땜하고

3. 다른 부품들을 PCB 에 납땜합니다

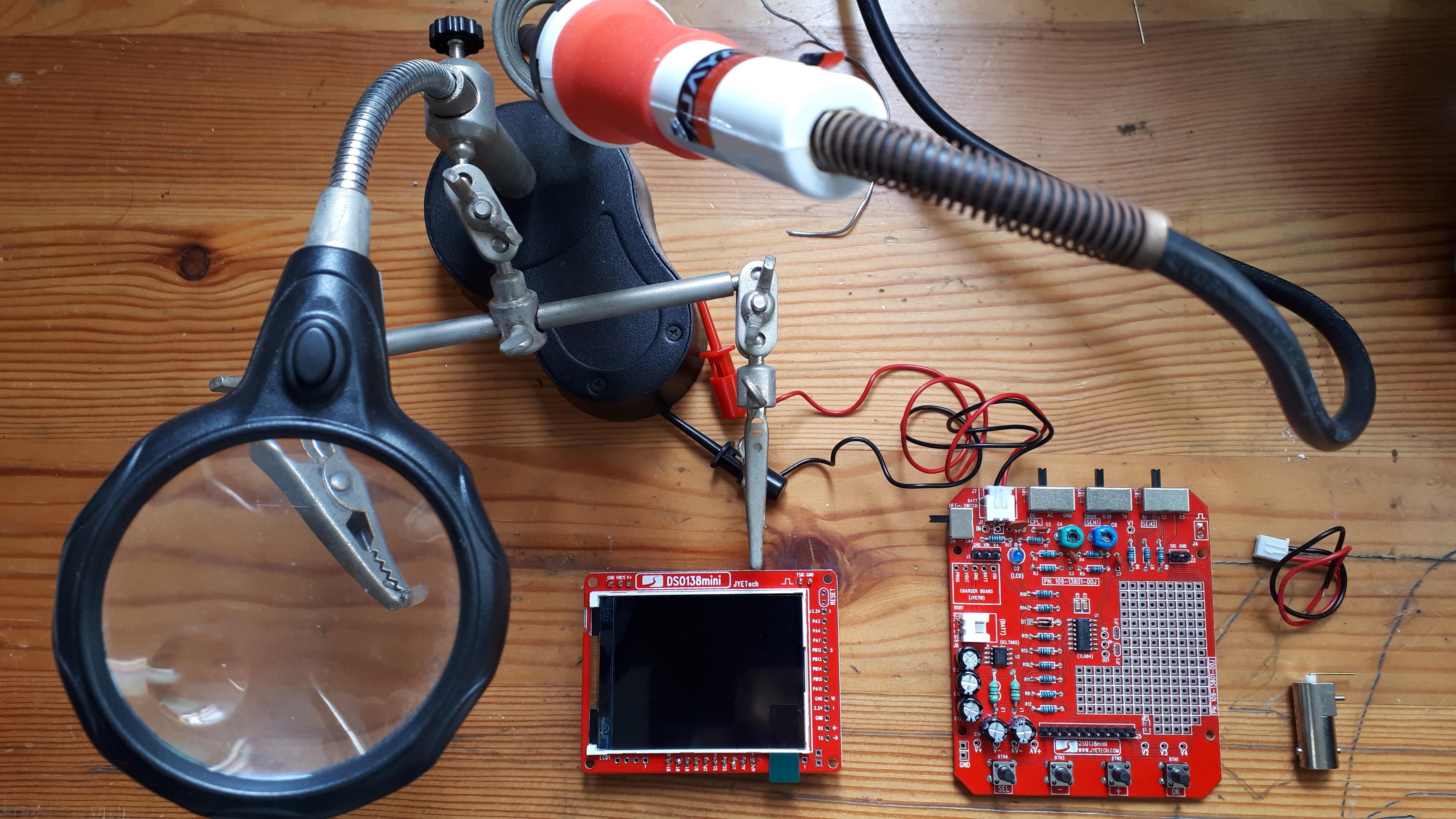

8$ 정도에 구입할 수 있는 인두 및 PCB 거치대 겸 돋보기(허접한 LED 조명 내장)가 조립에 도움이 되었습니다

https://s.click.aliexpress.com/e/_DeY4Yun

https://www.aliexpress.com/item/1005005369654957.html?aff_fcid=86735d2b2cdb463d8d573ea8d87df5bb-1695533781251-02869-_DeY4Yun&tt=CPS_NORMAL&aff_fsk=_DeY4Yun&aff_platform=shareComponent-detail&sk=_DeY4Yun&aff_trace_key=86735d2b2cdb463d8d573ea8d87df5bb-1695533781251-02869-_DeY4Yun&terminal_id=628319338851403dafb5673cb414d0b5&afSmartRedirect=y



위 사진을 우측을 보시면 2개의 부품이 남습니다

배터리 사용을 위한 커넥터와 BNC Probe 연결을 위한 커넥터입니다

휴대용으로 사용하실 분은 배터리 커넥터도 연결하여 사용하면 되겠네요

BNC 커넥터의 Probe 를 보유하신 분은 BNC 커넥터를 납땜하여 사용하세요



설명서에 따라 주요포인트의 전압을 확인하여 정상임을 확인하고

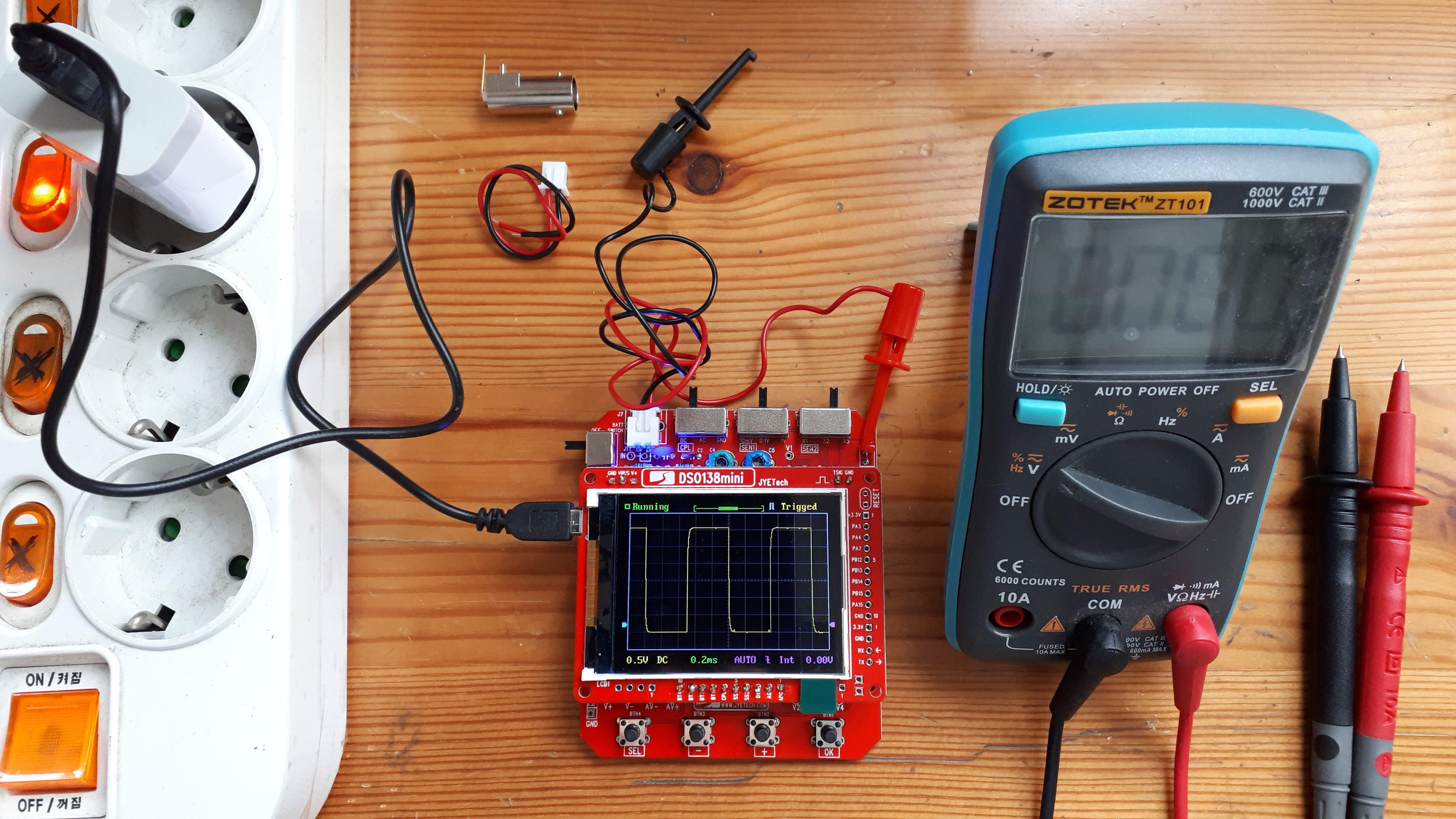

Test singal 을 입력한 모습입니다

설명서에 Calibration 방법까지 자세하게 제공하고 있어

저렴한 가격이지만 기본적인 오실로스코프의 기능은 모두 제공합니다



내용이 도움되었다면 아래의 공감 하트를 클릭해 주시고
질문은 댓글 달아주세요~
또한 필요한 분들에게 아래의 이 글 주소를 전달해 주시면 좋겠습니다~

robocomman.tistory.com/431
