배그 PC방 헤드셋 ABKO HACKER B580 당근 득템 및 수리(DIY)

by 컴매니아 2021. 2. 7.
반응형

시간이 있으면 모바일 배그 디스코드에 모인 사람들과

텐센트 에뮬레이터를 이용하여

PC에서 스쿼드 모바일 배틀그라운드를 즐깁니다



배틀그라운드는 사운드 플레이가 중요하여

고음에서 저음까지 잘 들리는 헤드셋을 사용할 필요가 있습니다



저는 아래의 헤드셋을 수리하여 사용하고 있었습니다

robocomman.tistory.com/293



컴퓨터용 헤드셋 수리(패드 가루 청소, 마이크 단선, 3.5mm 단자, 볼륨노후 : 종합고장세트)

지금까지 사용하고 있던 헤드셋은 아주 저가형 넥밴드 헤드셋에 배틀그라운드 사운드 플레이를 고려해서 아래 링크의 주소에서 구입한 가성비 유닛으로 바꾸어 사용 중입니다 https://ko.aliexpress.

robocomman.tistory.com

소리나 마이크에는 불만이 없었지만

귀에 닿는 이어패드가 작은 형태의 제품이라

오래 착용하면 귀가 눌려서 아픈 점이 있었습니다



그래서 혹시나 하는 마음에 가끔 당근마켓에 접속하면

'헤드셋' 을 검색해 보곤 했습니다

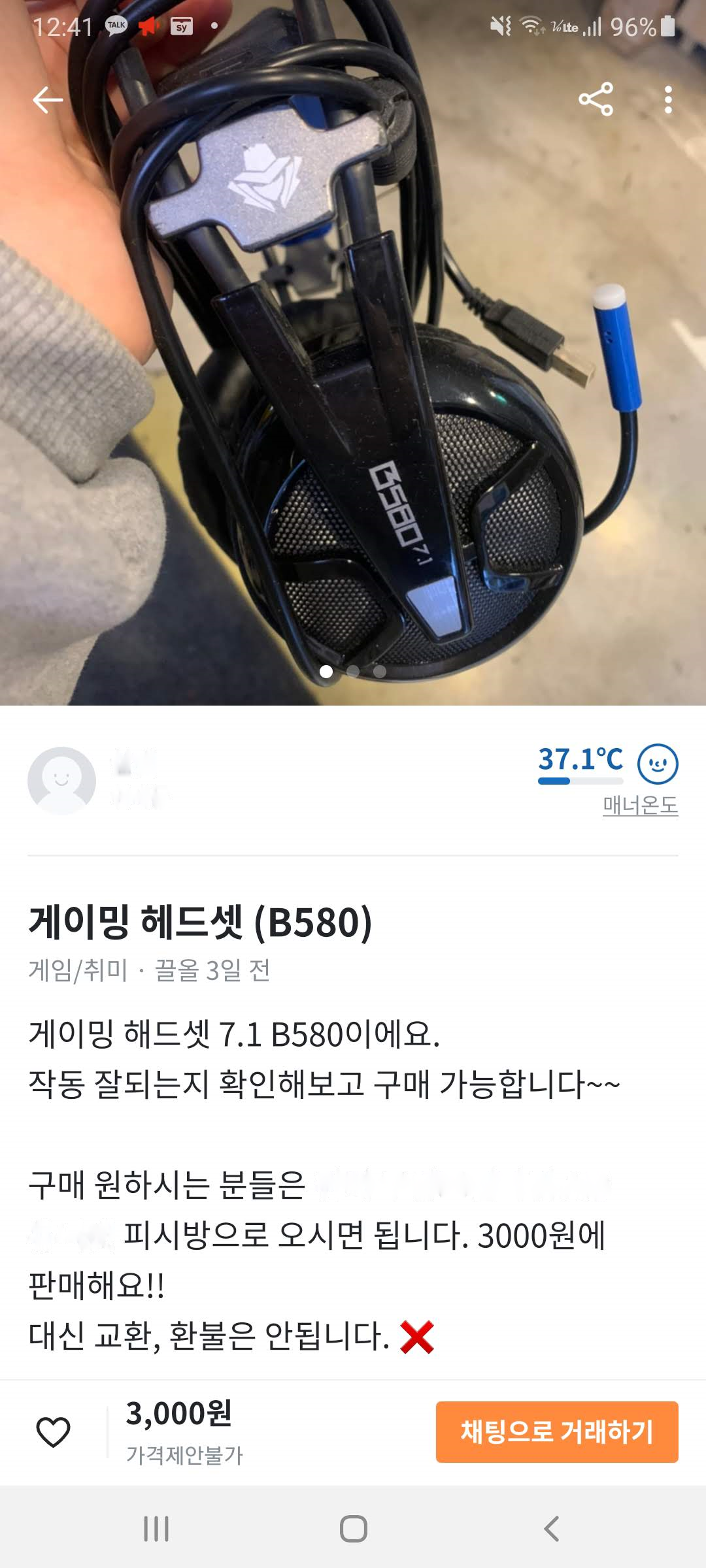

며칠 전 아래의 상품을 발견했습니다

PC방에서 사용하는 제품이라는 것은 품질과 내구성이 어느정도 보장되는 제품이고

요즘 코로나로 인해 PC방 운영이 어려운 상태인지 1년이나 되어서 파는 것일테니

고장이 있어서 저렴하게 파는 것으로 보기도 어렵습니다



가격도 충분히 저렴한 3000원이라

가족들의 의견을 물으니 모두들 하나씩 사고 싶다고 하고

아들이 지하철을 타고 구입하러 자발적으로 출동하여

꼼꼼하게 4개 모두 잘 작동하는지 현장에서 확인하고 구입해 왔습니다



혹시나 묻어 있을지도 모르는 코로나 혹은 다른 병균의 위험을 덜기 위해 하루정도 방치한 후

알코올로 닦고 사용하였습니다

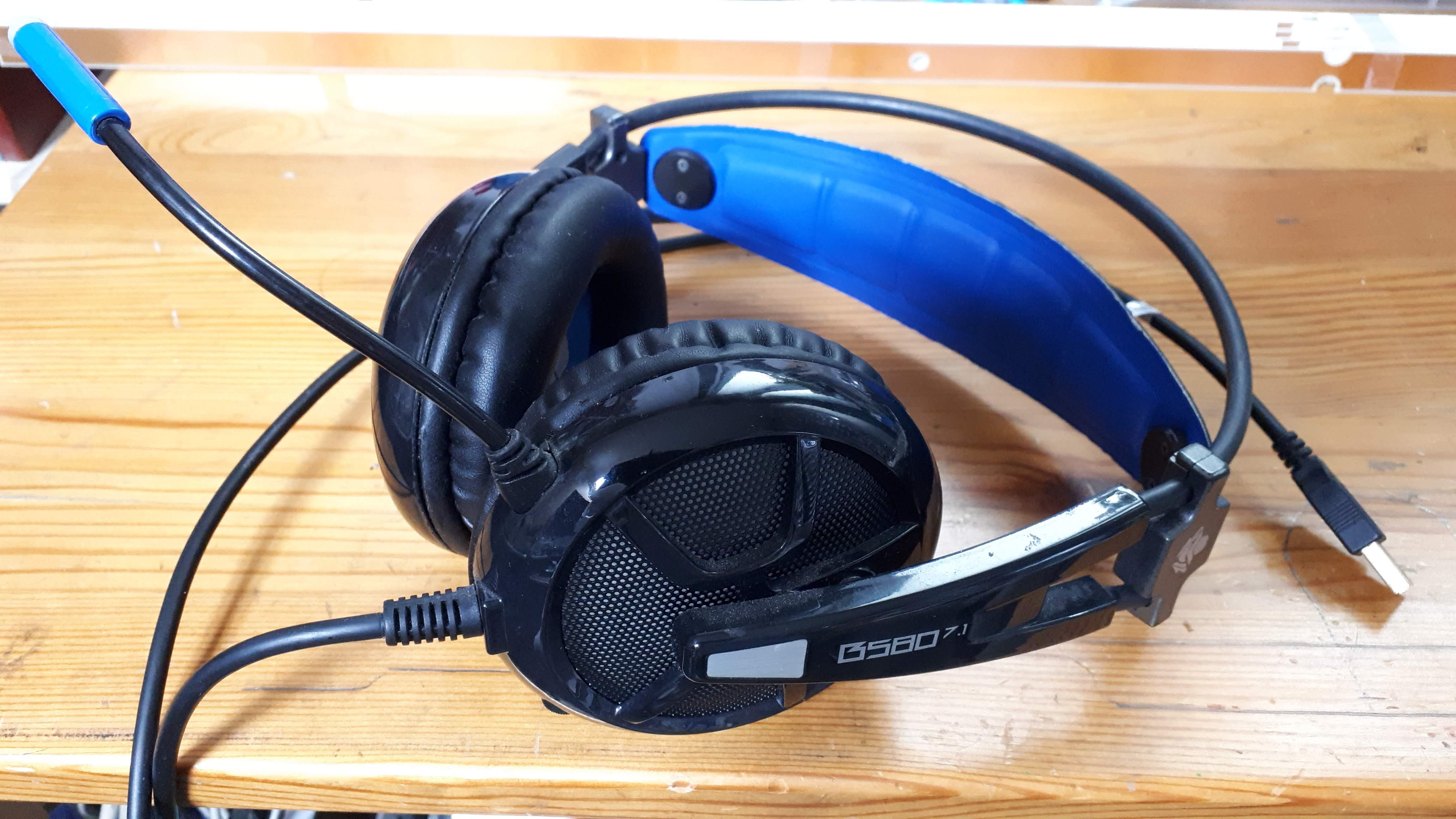

착용감도 편하고 이어패드도 귀가 완전히 들어가는 형태라 귀가 눌리지 않습니다

음질도 마음에 들고 마이크도 잘 작동합니다

USB 방식이라 일반적인 헤드셋 단자를 사용할 때의 잡음 걱정도 없습니다

앱코 자료실에서 전용 프로그램을 받아서 사용해보니

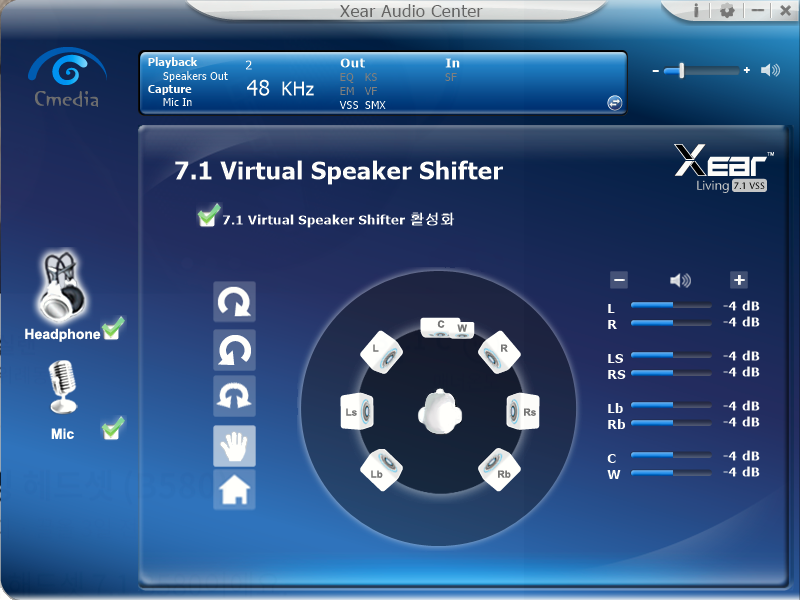

7.1 Virtual Speaker Shifter 를 활성화시킨 후

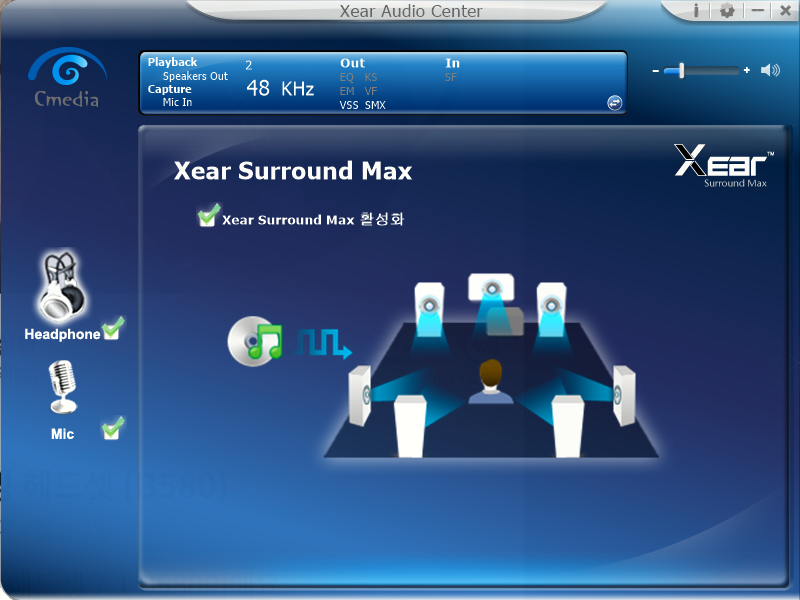

Xear Surround Max 를 활성화화니 영화의 음향이 더욱 풍부해져서

영화를 보기에 좋습니다



조금 써 보니 다 좋은데 개선하고 싶은 부분이 있습니다

뒤면에 위치한 소리의 크기를 조정하는 볼륨조절기(가변저항)이 약간만 건드려도

부드럽게 잘 돌아가게 되어 있어서 조절할 때는 좋지만

조절을 원하지 않을 때도 소리가 조절되어 나도 모르게 소리가 줄어드는 현상이 생깁니다

또한 볼륨조절기가 노후화되면 항상 발생하게 되는 접촉불량으로 인해

볼륨 조절시 지지직 거리는 잡음이 발생하고 혹은 좌우의 소리 크기가 동일하지 않게 되는 현상이

조금씩 발생하는 상태입니다



이 두가지 현상을 해결하기 위해서는

가변저항을 사용하지 않도록 전선의 배선을 조금만 수정하면 됩니다

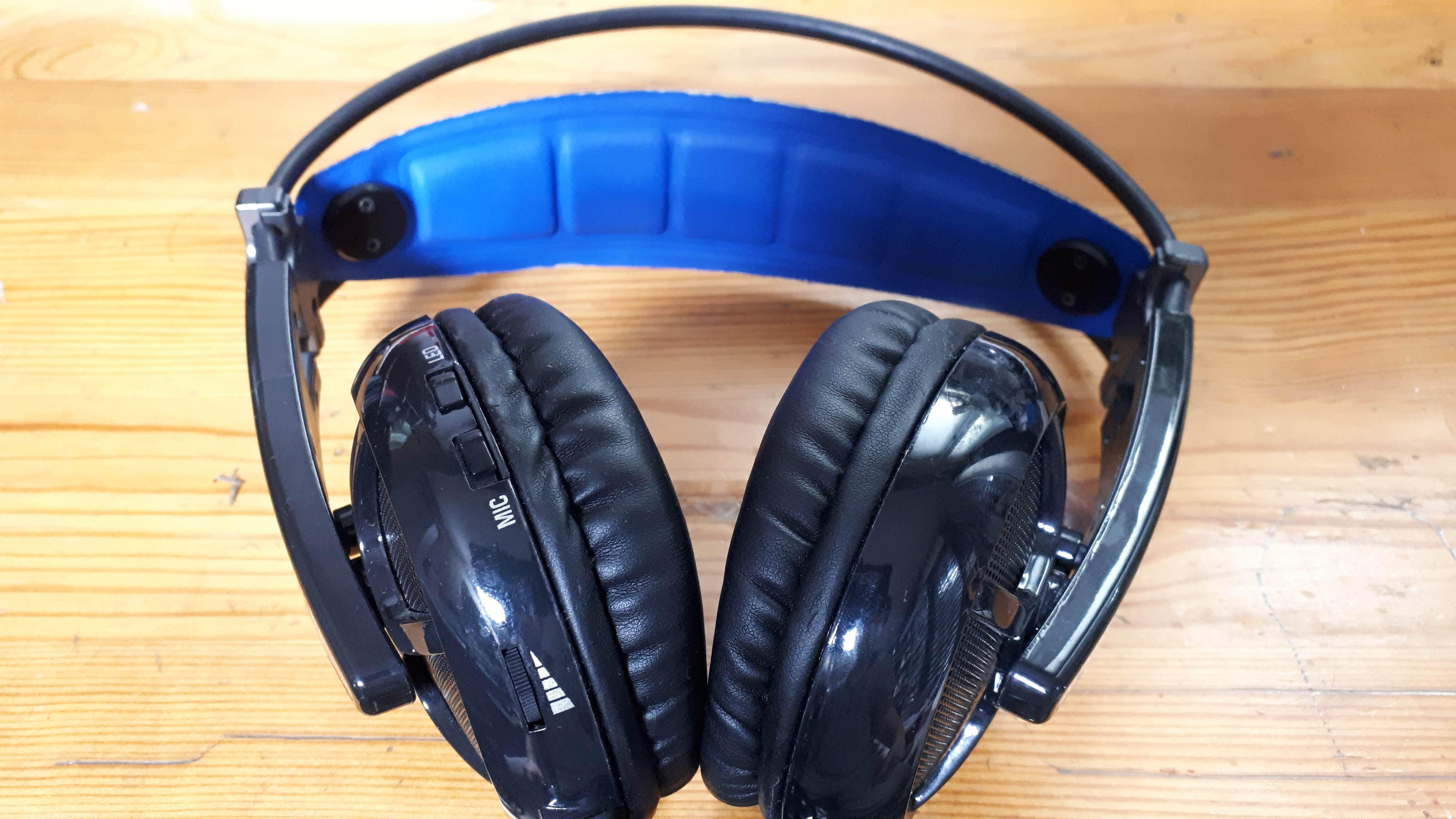

아래사진의 왼쪽하단에 볼륨조절기가 보입니다



이어패드를 열어줍니다

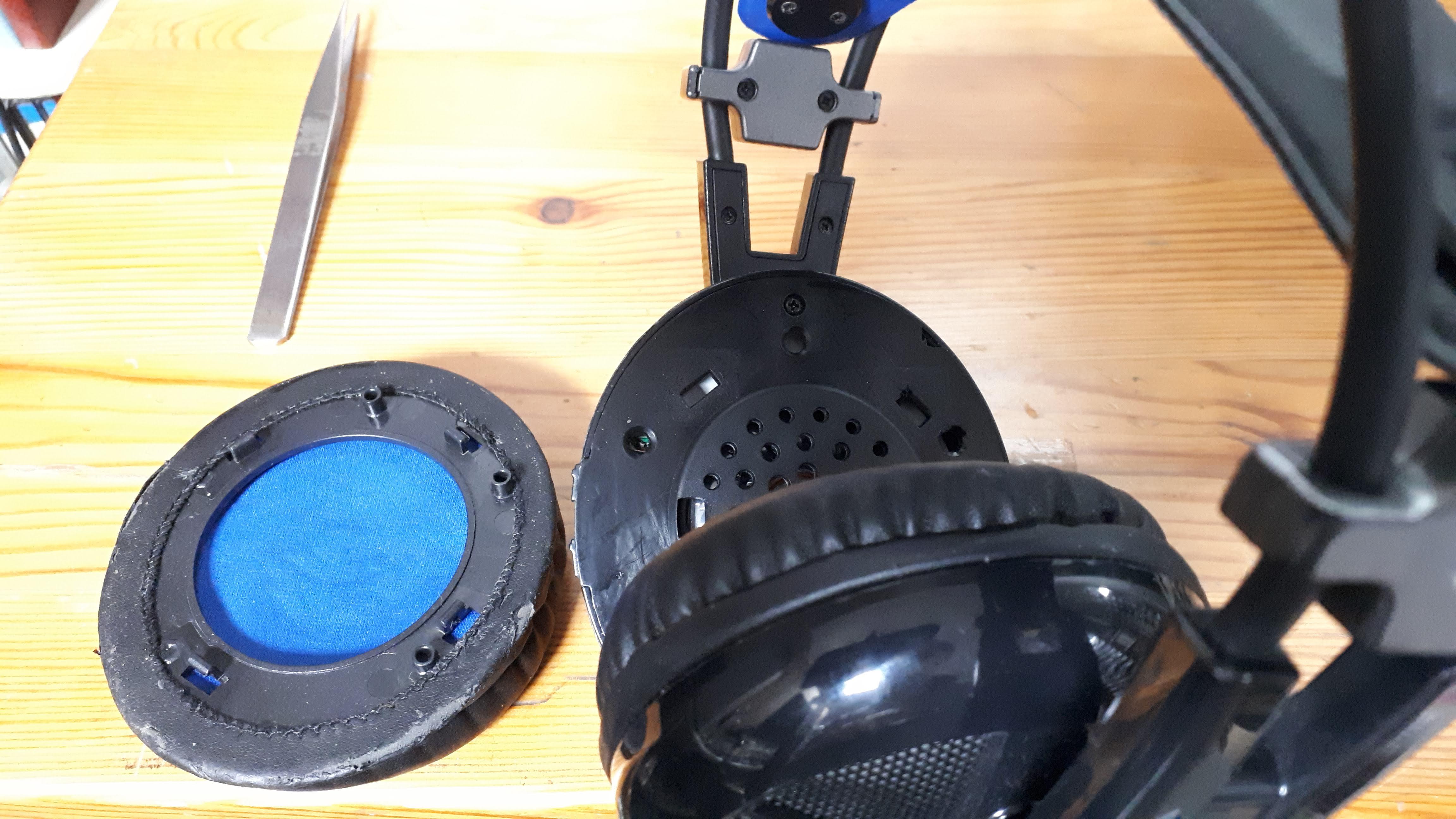

아래 사진과 같이 약간 안쪽에 직사각형 형태의 걸리는 턱이 있어서

손으로 바깥쪽에서 벌리는 힘으로는 잘 열리지 않고 이어패드의 인조가죽이 손상됩니다

아래 사진의 핀셋 뒤쪽 손잡이를 사각형 걸리는 부분 근처까지 밀어넣은 후 비틀어주니

이어패드가 손쉽게 분리됩니다

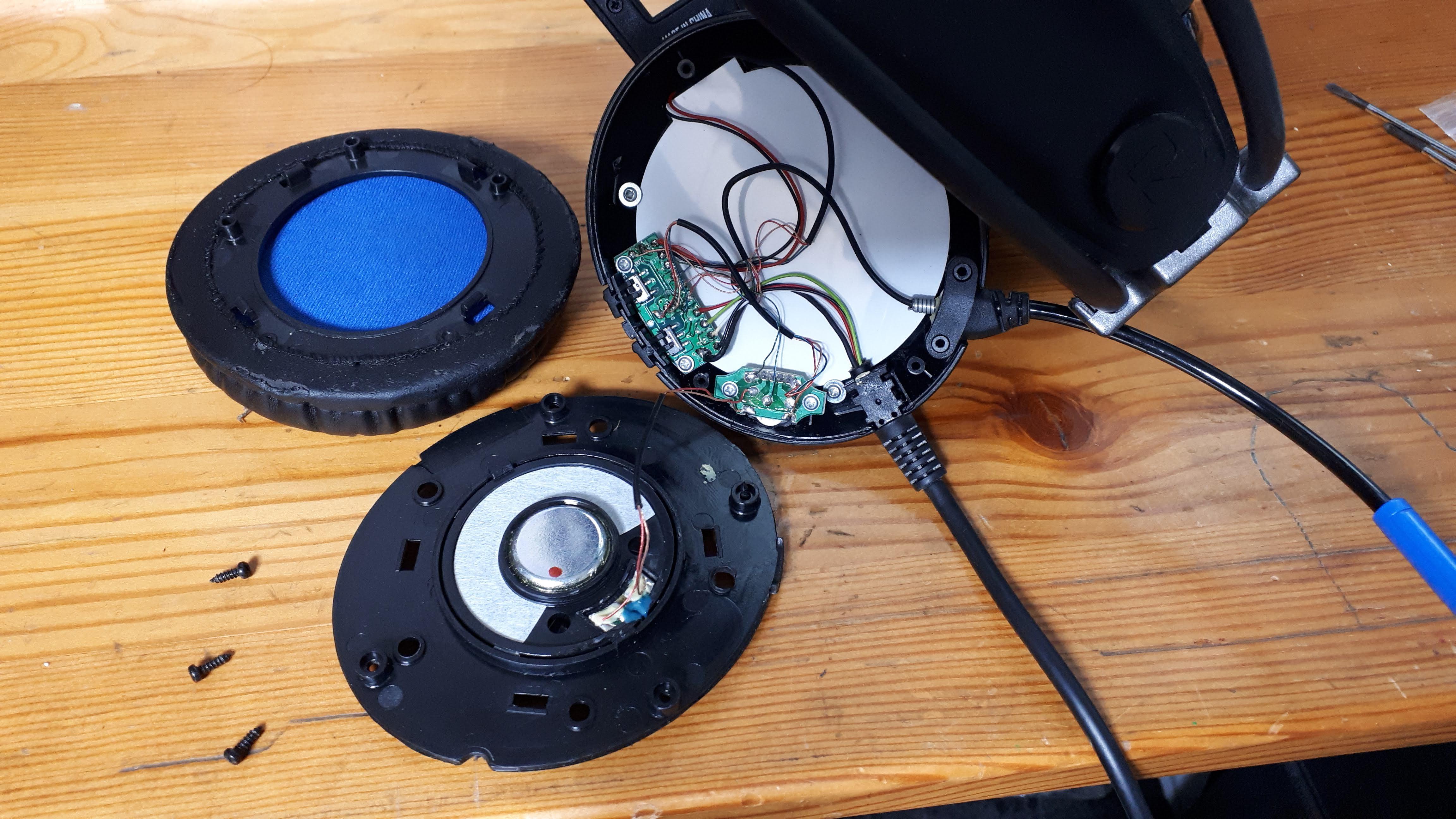

그 다음은 나사 3개를 분리하니 내부가 보입니다

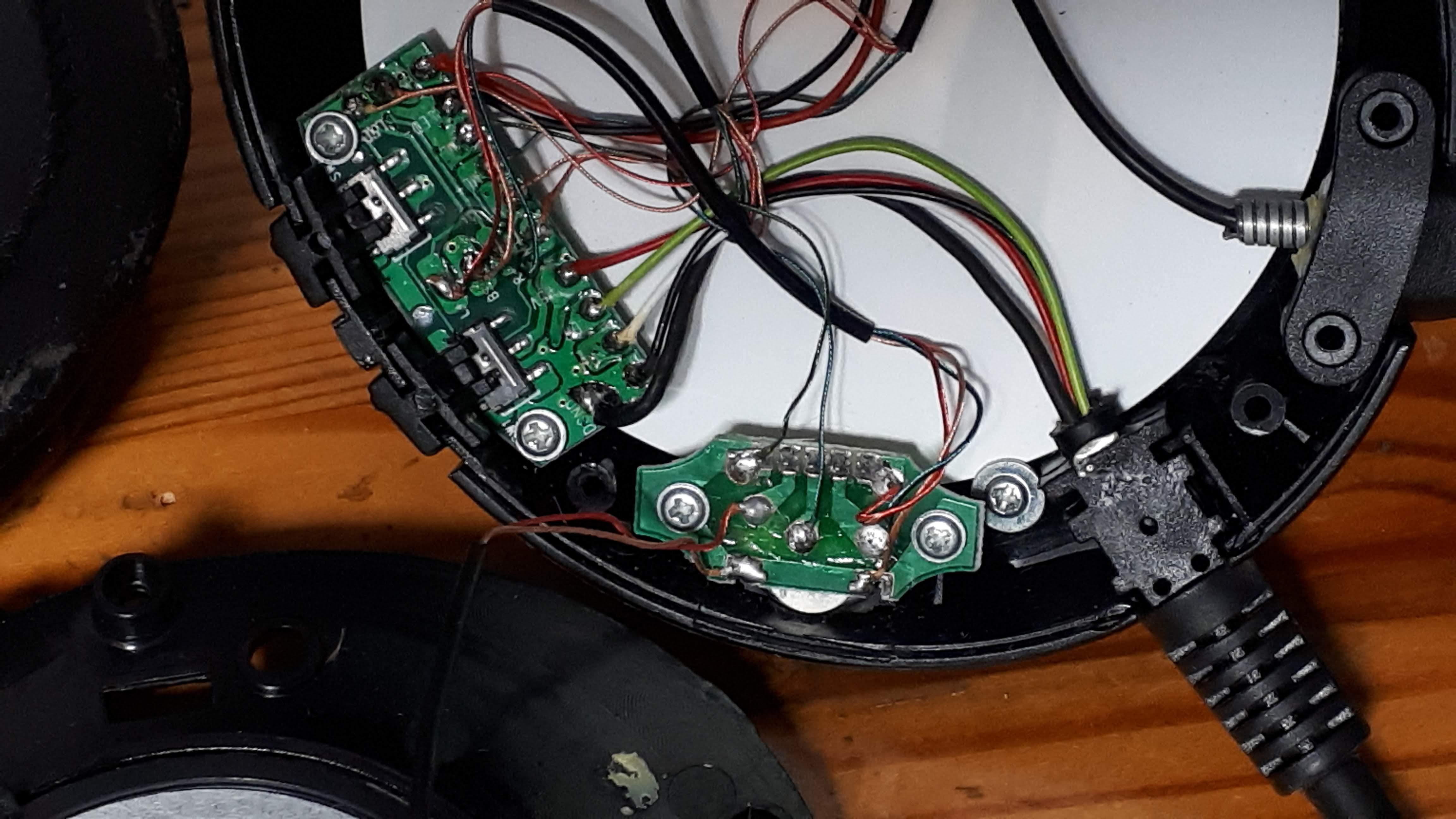

볼륨조절기가 있는 PCB 의 사진입니다

왼쪽하단에 살짝 보이는 유닛이 왼쪽 스피커입니다

5개 단자가 있는 가변저항이라 구조파악이 어려웠습니다

위 사진에서 (GND,R스피커,L스피커,L신호,R신호)가 최종적으로 파악한 구조입니다

가변저항의 동작을 없애기 위해서는 R신호를 R스피커에 연결해주고 L신호를 L스피커에 연결해야 합니다

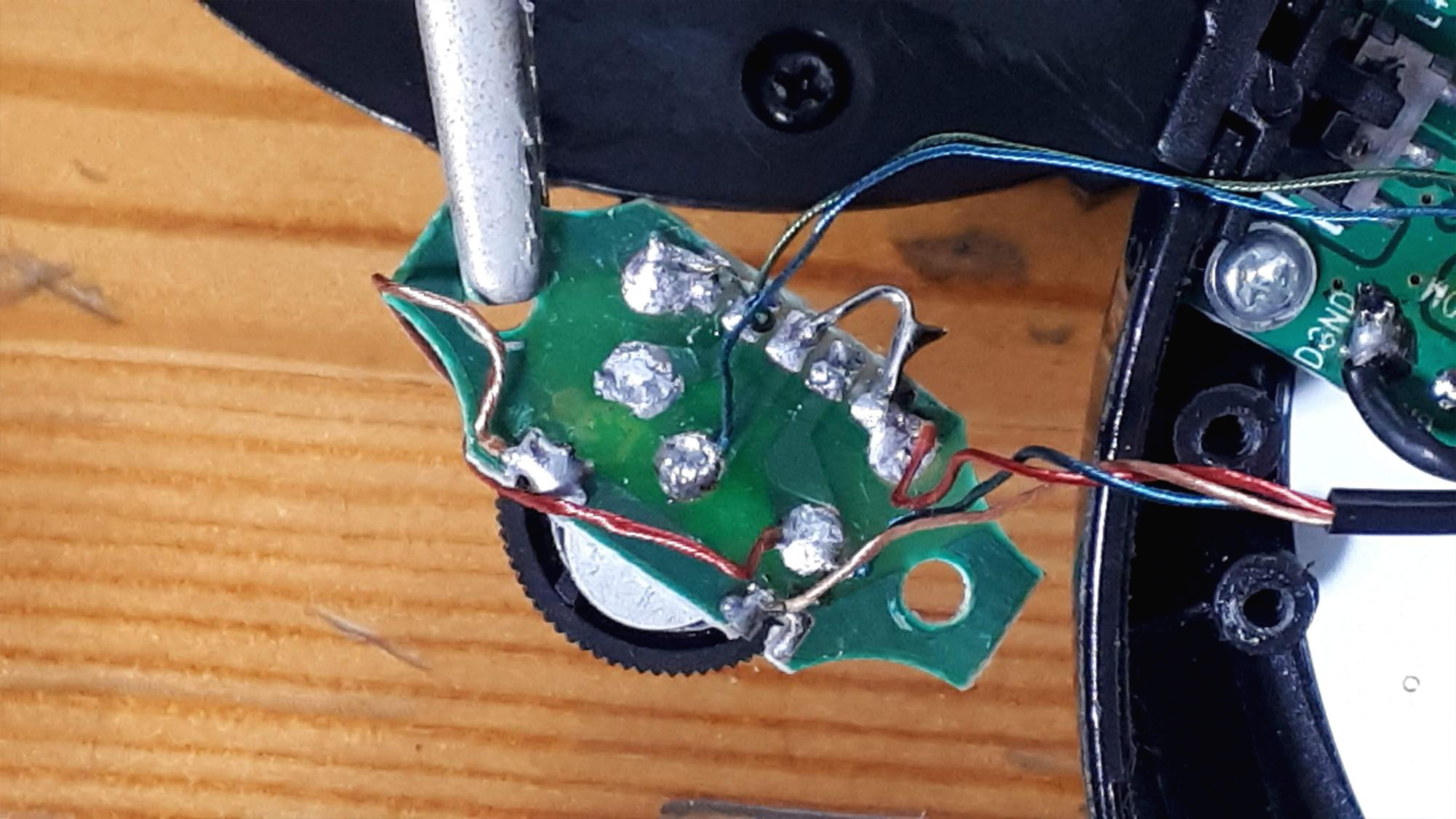

아래사진은 처음에 구조를 잘못파악해서 (GND, L스피커, R스피커, L신호, R신호)라고 생각해서 작업한 상태입니다

이렇게 연결하니 LEFT 와 RIGHT 가 바뀐 소리가 나고

소리가 커지게 가변저항을 조절하면 좌우의 소리가 섞입니다

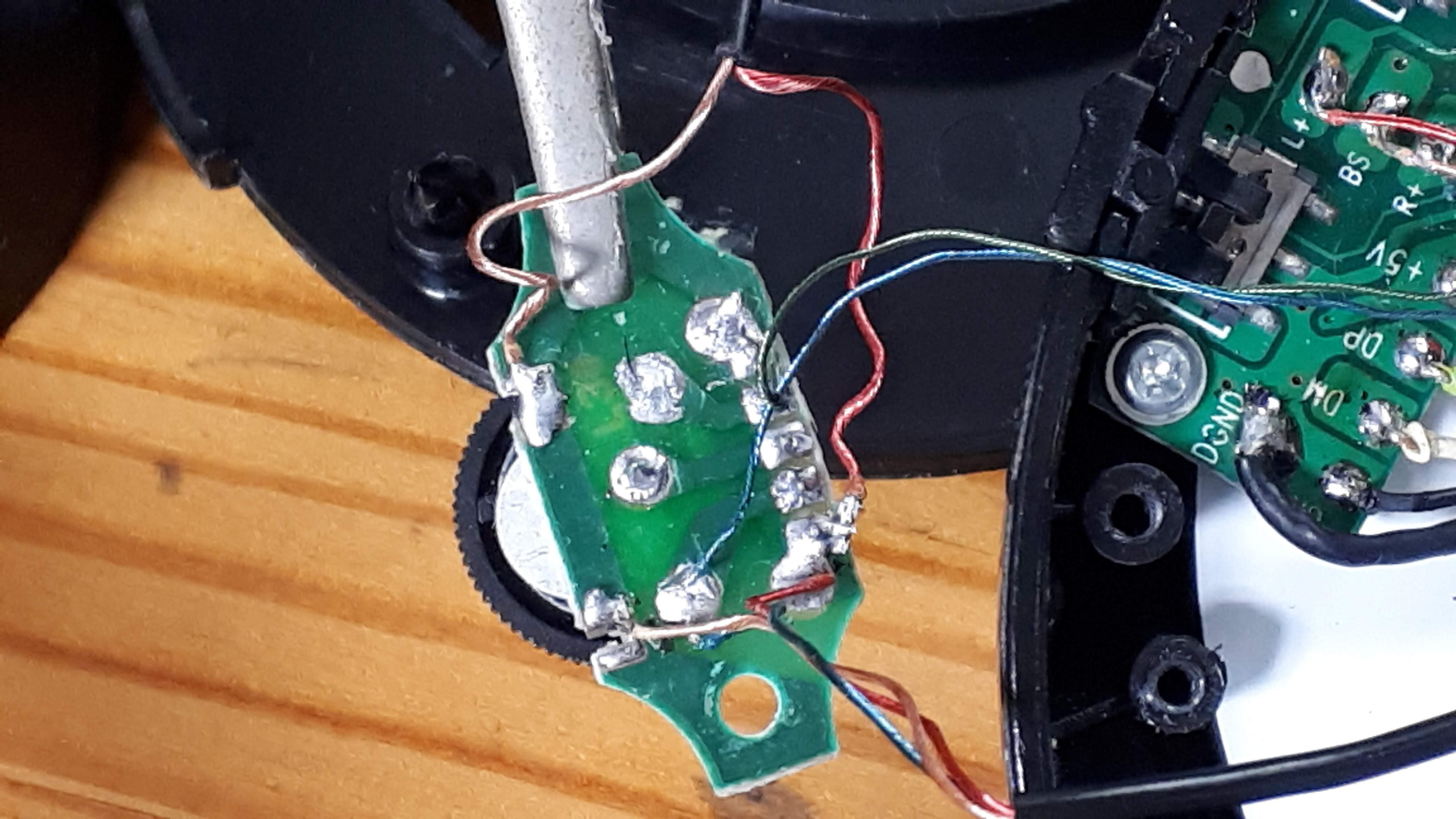

아래 사진이 정상 동작하게 작업한 사진입니다

5개 단자들의 신호가 모두 파악되니(GND,R스피커,L스피커,L신호,R신호) 별도의 선으로 연결하지 않고

L스피커 선을 떼어서 L신호에 붙이고

R스피커 선을 떼어서 R신호에 붙였습니다

이제 볼륨조절기는 작동하지 않지만 최대 볼륨으로 고정되어 있고

접촉불량으로 인한 잡음도 유발하지 않고

의도하지 않게 볼륨조절기가 돌아가더라도 볼륨이 변경되지 않습니다

또한 가변저항 노후화로 인한 고장도 걱정할 필요가 없습니다



3000원에 당근마켓에서 PC방 헤드셋 ABKO HACKER B580 을 득템하고

고장걱정이 없고 편의성도 좋도록 볼륨조절기를 제거하는 방법을 공유해 드렸습니다
