아들이 사용하는 컴퓨터의

컴퓨터 스피커가 오동작합니다

오동작의 형태는 울리는 소리가 나기도 하고

노이즈가 끼기도 합니다



오동작할 때 컴퓨터에서 스피커로 연결된 3.5파이 선을 건드리면

정상적으로 잘 나오기도 하는 것을 보니

10년이상 사용한 컴퓨터 스피커라

3.5파이 선의 내부에서 피복이 벗겨져서 합선되거나 선이 끊어진 현상으로 보입니다



알리에서 사 두었던 4극 3.5mm 케이블을 사용하여 수리하면 되겠네요

혹시 구입하실 분은 5개까지는 동일한 배송비(1.16$)니 참고하세요

ko.aliexpress.com/item/32841144715.html?spm=a2g0s.9042311.0.0.27424c4dSQxJ97



US $1.03 20% OFF|Ouhaobin 새로운 인기 1.2m 높은 충실도 3.5mm 3 극 잭 56 가닥 DIY 오디오 케이블 이어폰 케

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

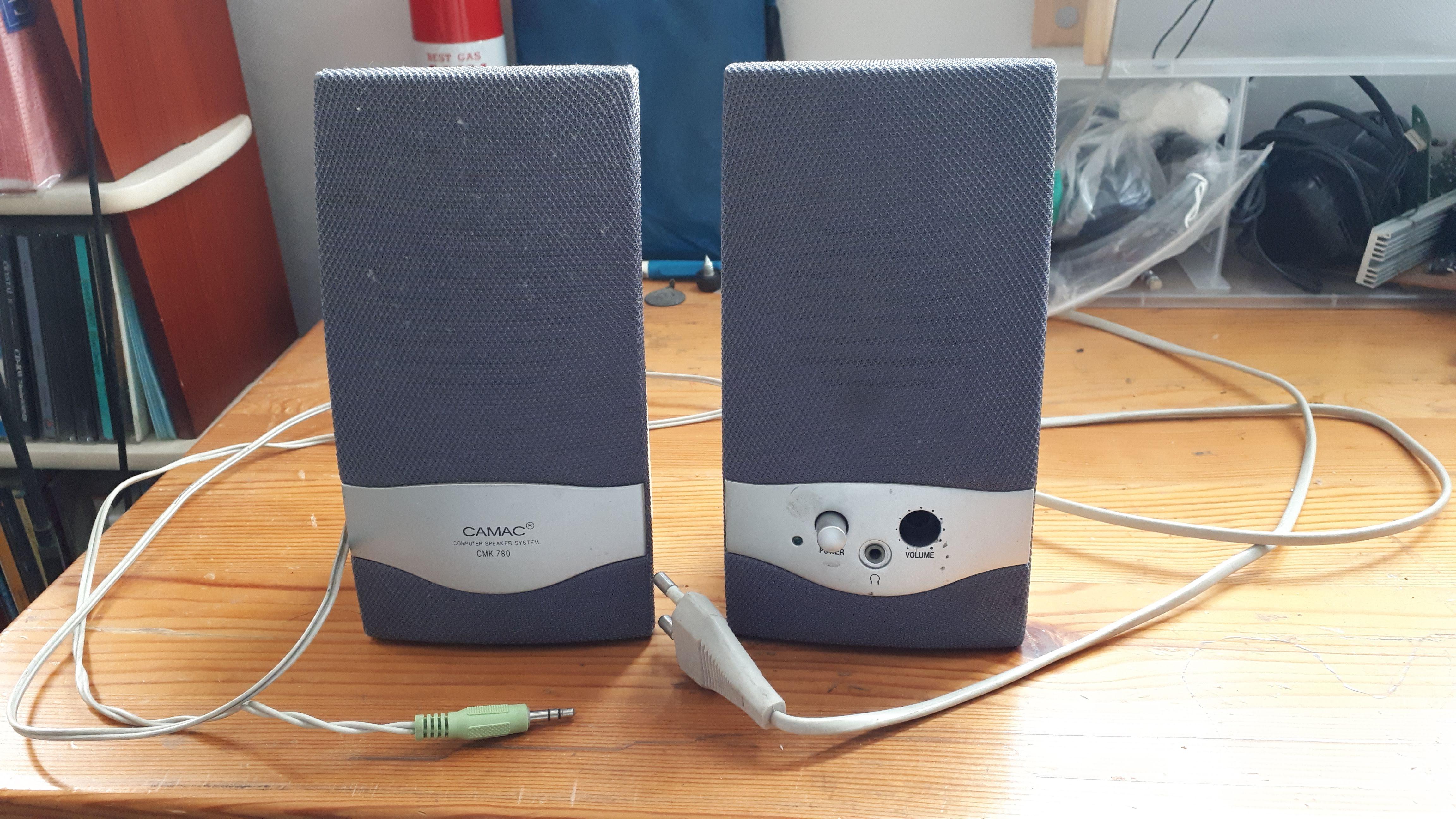

오늘의 환자입니다

볼륨 조절기는 지직거리는 잡음을 유발하여 예전에 이미 제거된 상태입니다

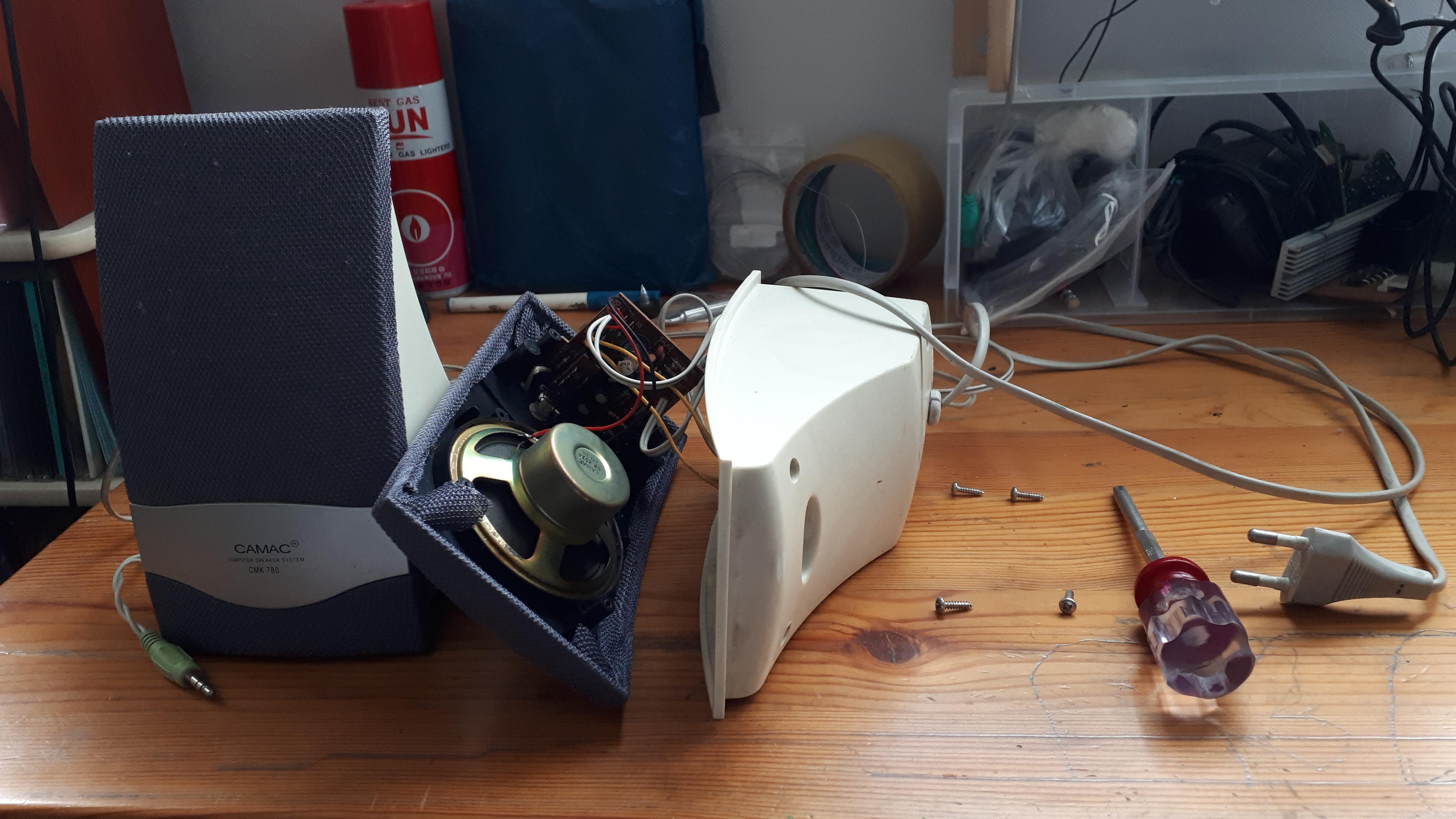

3.5mm 선이 연결된 스피커의 나사4개를 풀어주니 간단하게 열립니다

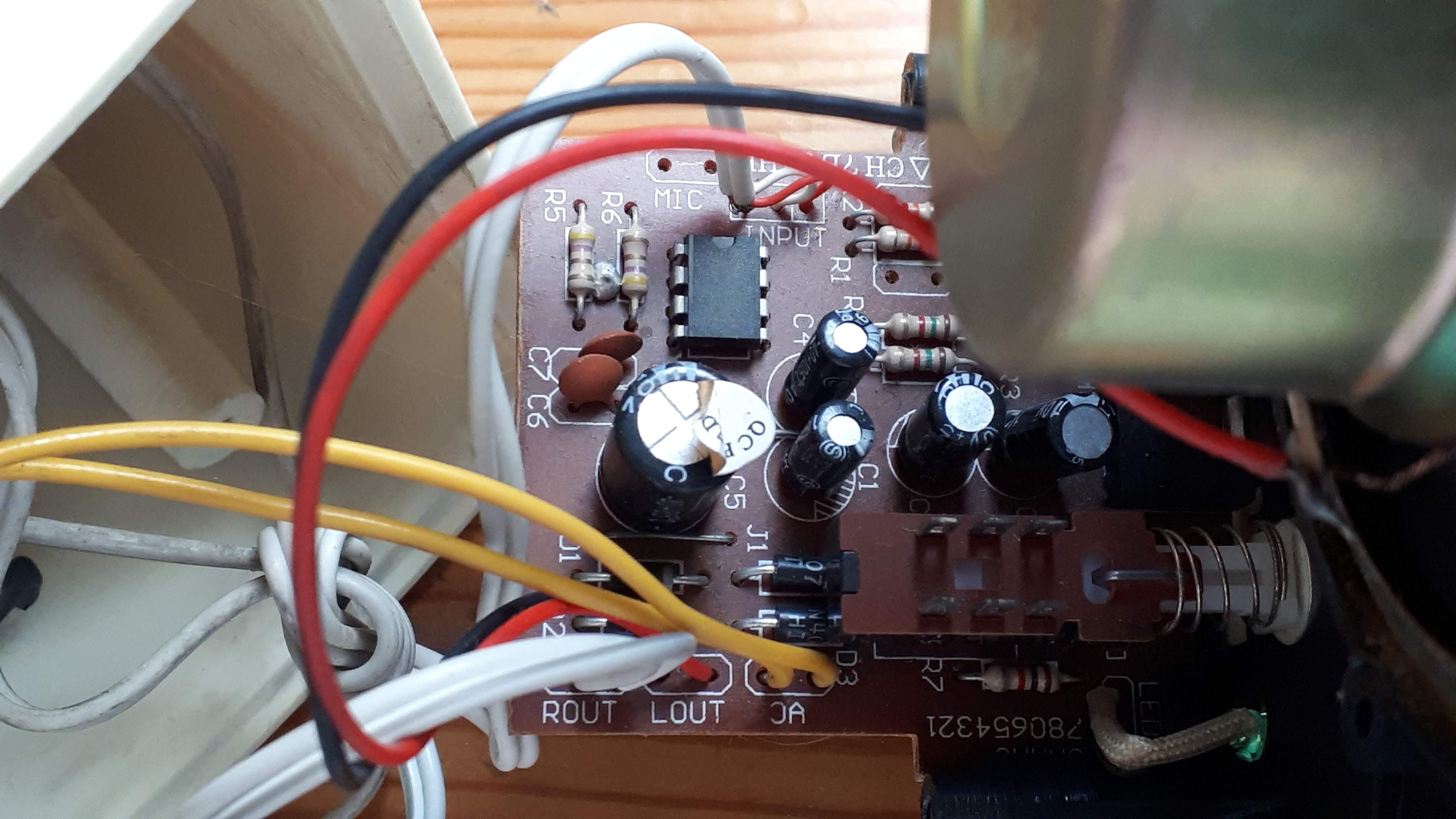

아래 사진에서 상단 중앙의 INPUT 이라고 써진 곳에 연결된 3개의 선이 기존 3.5mm 선입니다

적색은 R(오른쪽 +선), 흰색은 L(왼쪽 +선), 하나남은 선은 G(공통 -)입니다



오작동을 발생시키는 선이니 인두기로 제거하였습니다

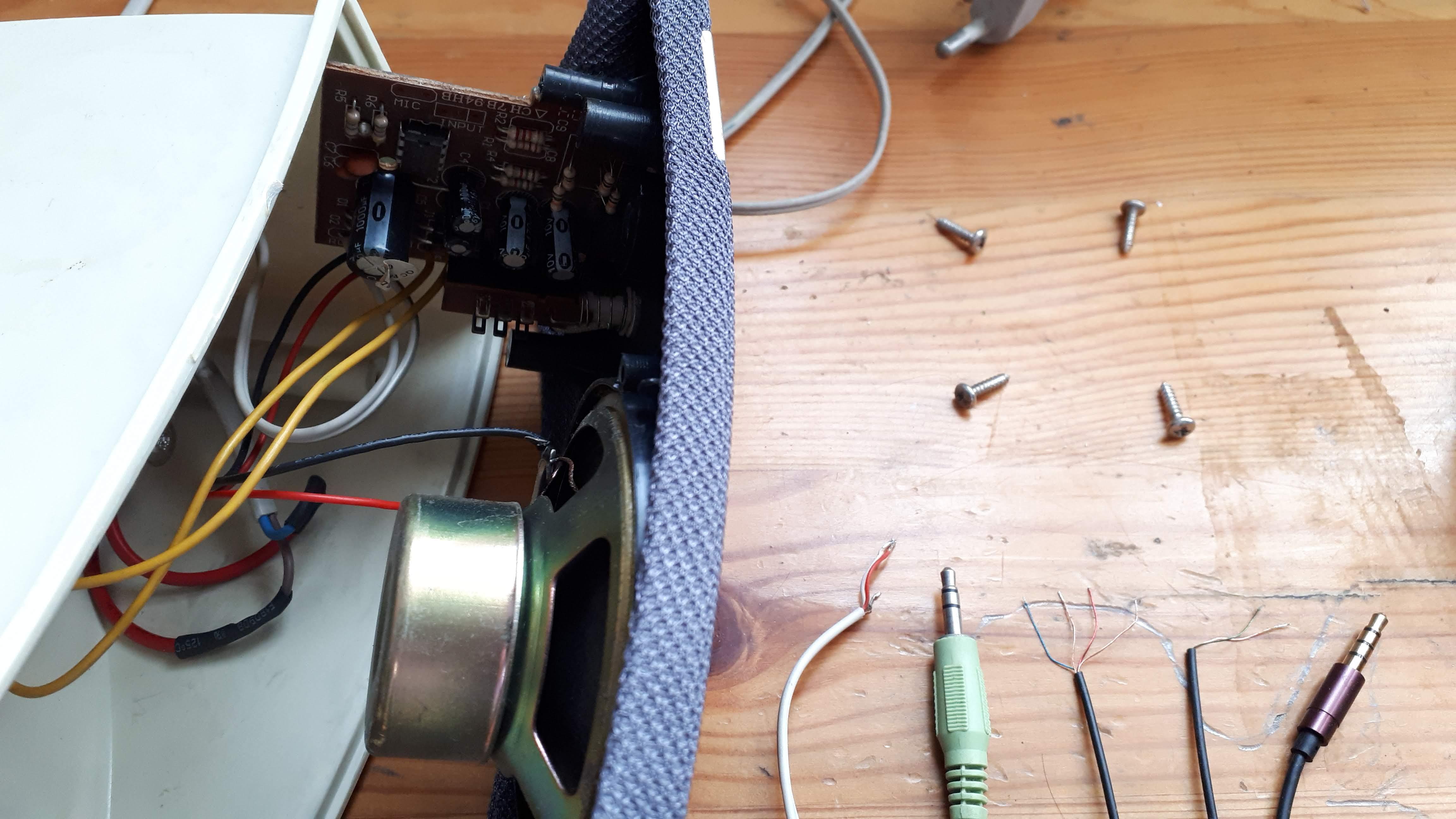

위사진 오른쪽 하단을 보면

흰색의 기존 3.5mm 는 3극(위에서부터 L,R,G)이고

교체할 3.5mm 선은 4극(위에서부터 L,R,G,Mic)입니다

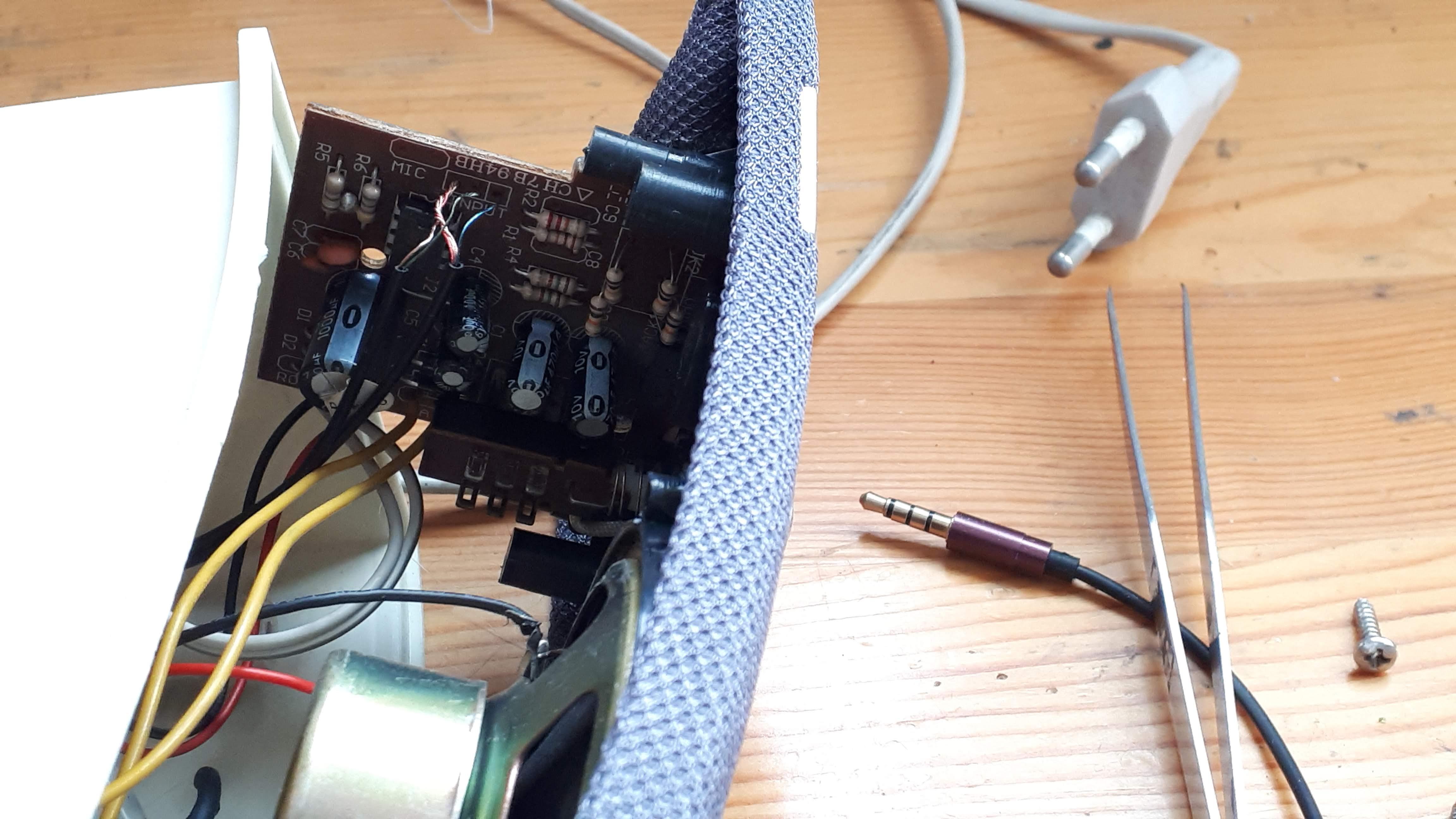

4극 3.5mm 선을 납땜해 주었습니다

3극만 사용하는 스피커이므로

Mic 선은 Gnd 단자가 Mic 선의 단자에 위치한 장치에 꼽더라도 동작하도록

Gnd 에 묶어서 납땜하였습니다



조립후 동작시켜보니

컴퓨터 스피커의 오동작들이 말끔히 사라졌습니다



컴퓨터 스피커에서 주로 발생하는 고장인 볼륨조절기는 이미 제거해 두었고

노후되면서 발생하는 선의 단선도 수리하였으니

발생가능성이 낮은 그 외의 치명적인 고장이 발생하지 않는 한

오래동안 잘 사용할 수 있겠습니다
