저렴하게 구입하여 10년정도 사용하고 있는 둘째아들이 사용하는 컴퓨터 책상의

키보드 마우스 받침 트레이의 2단 레일이 노후되어

트레이를 넣는 동작이 뻑뻑하고

트레이에 손을 얹으면 약간의 처짐이 발생합니다



게다가 얼마전에 당근에서 8만원에 구입해서 잘 사용하고 있는

Logitech G27 레이싱휠을 컴퓨터 책상에 장착해두고 사용하다 보니

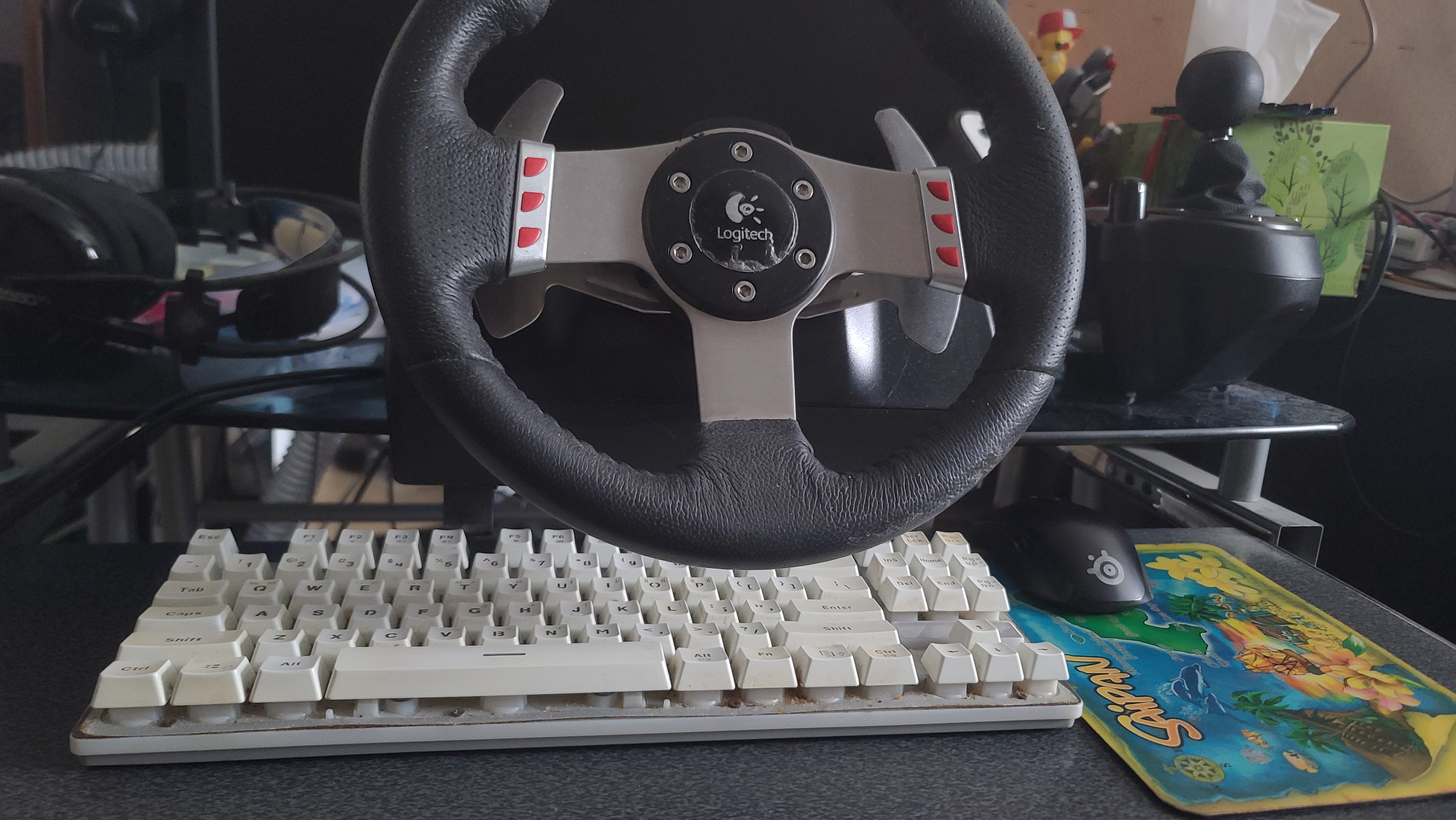

트레이를 넣을 때 아래 사진과 같이 키보드와 레이싱휠 고정장치의 간섭이 생겨서

사용이 불편합니다



오늘은 컴퓨터책상의 트레이에 많이 사용되는

저품질의 2단레일을 3단레일로 부드럽게 교체하고

추가로 레이싱휠 고정장치와 간섭이 생기지 않도록

레일을 아래쪽으로 이동하여 장착한 내용을 공유해 드립니다



우선 기존의 2단 레일 트레이를 분리합니다

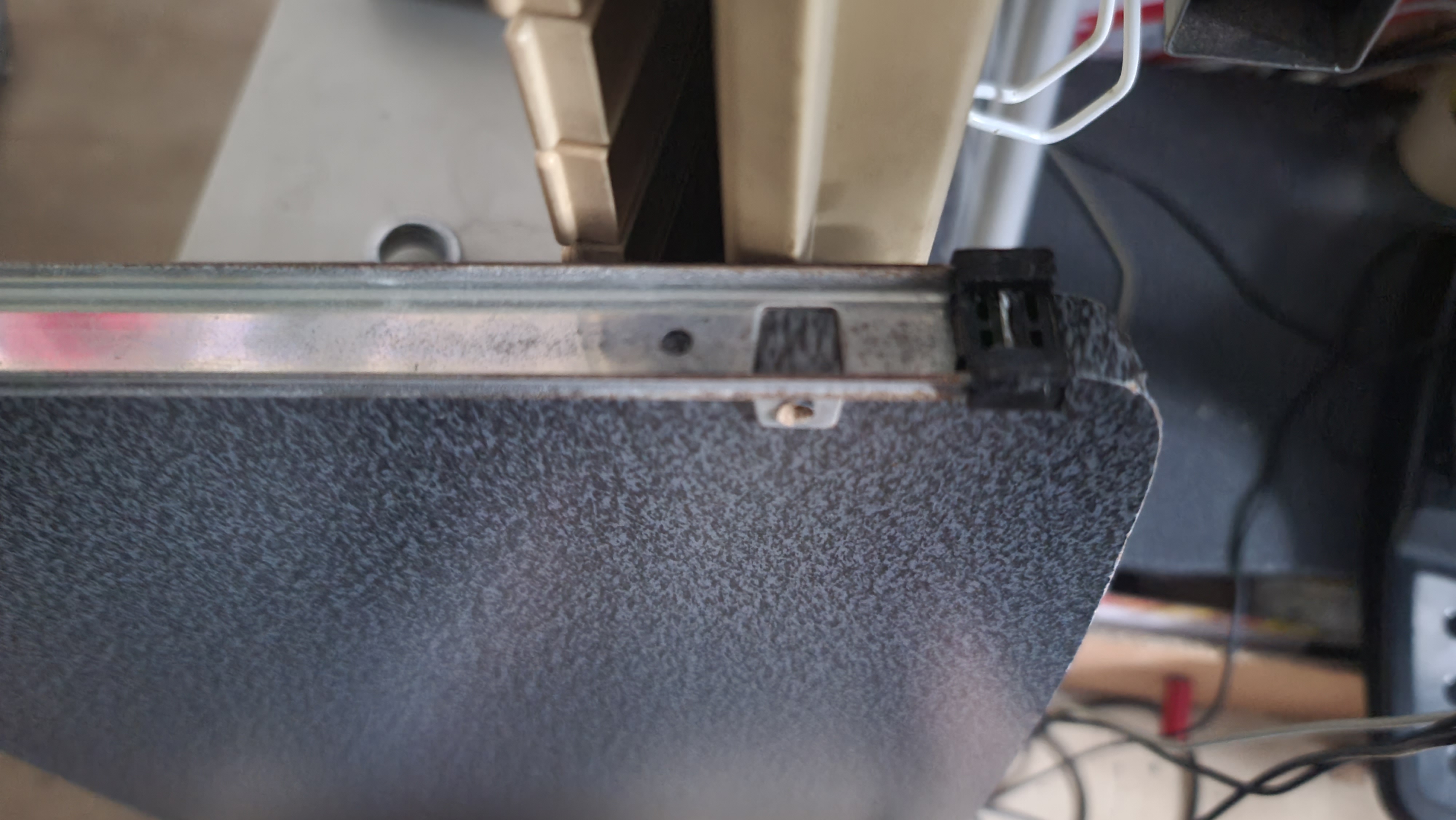

트레이를 최대한 꺼내고  레일의 옆쪽을 보면

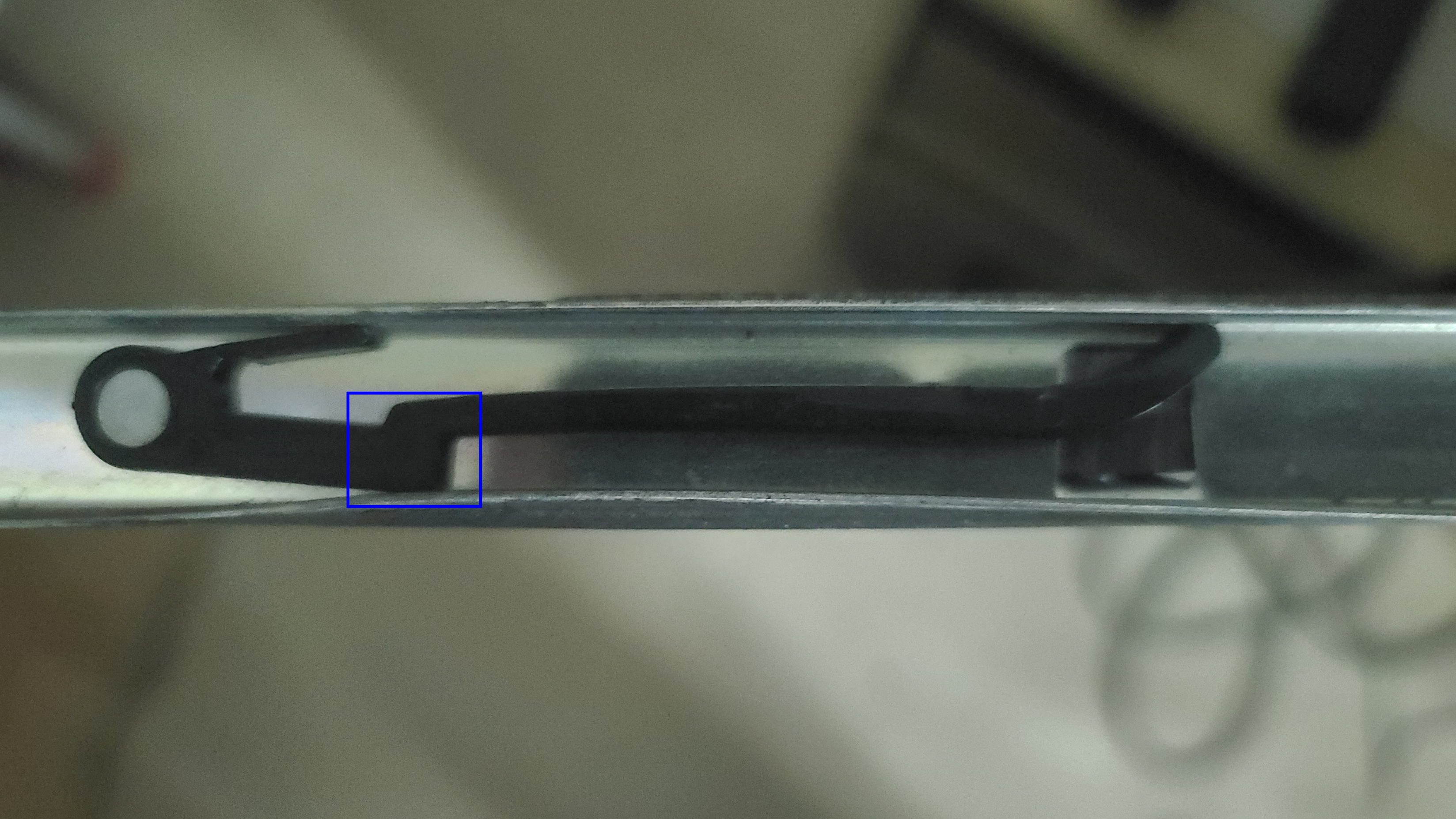

아래 사진과 유사한 플라스틱이 보입니다

레일에 장착된 상태에서는 위 사진의 오른쪽 부분만 보입니다

위 사진의 파랑네모 부분이 레일에서 빠져나오지 않도록 막아주는 부분입니다

오른쪽 레버를 위쪽으로 밀어서 파랑부분이 위쪽으로 움직이게 한 후

트레이를 더 당기면 레일에서 분리되어 빠지게 됩니다



잘 이해가 되지 않으면

아래 3단 레일에서 트레이 장착부를 분리하는 동영상을 참고하세요

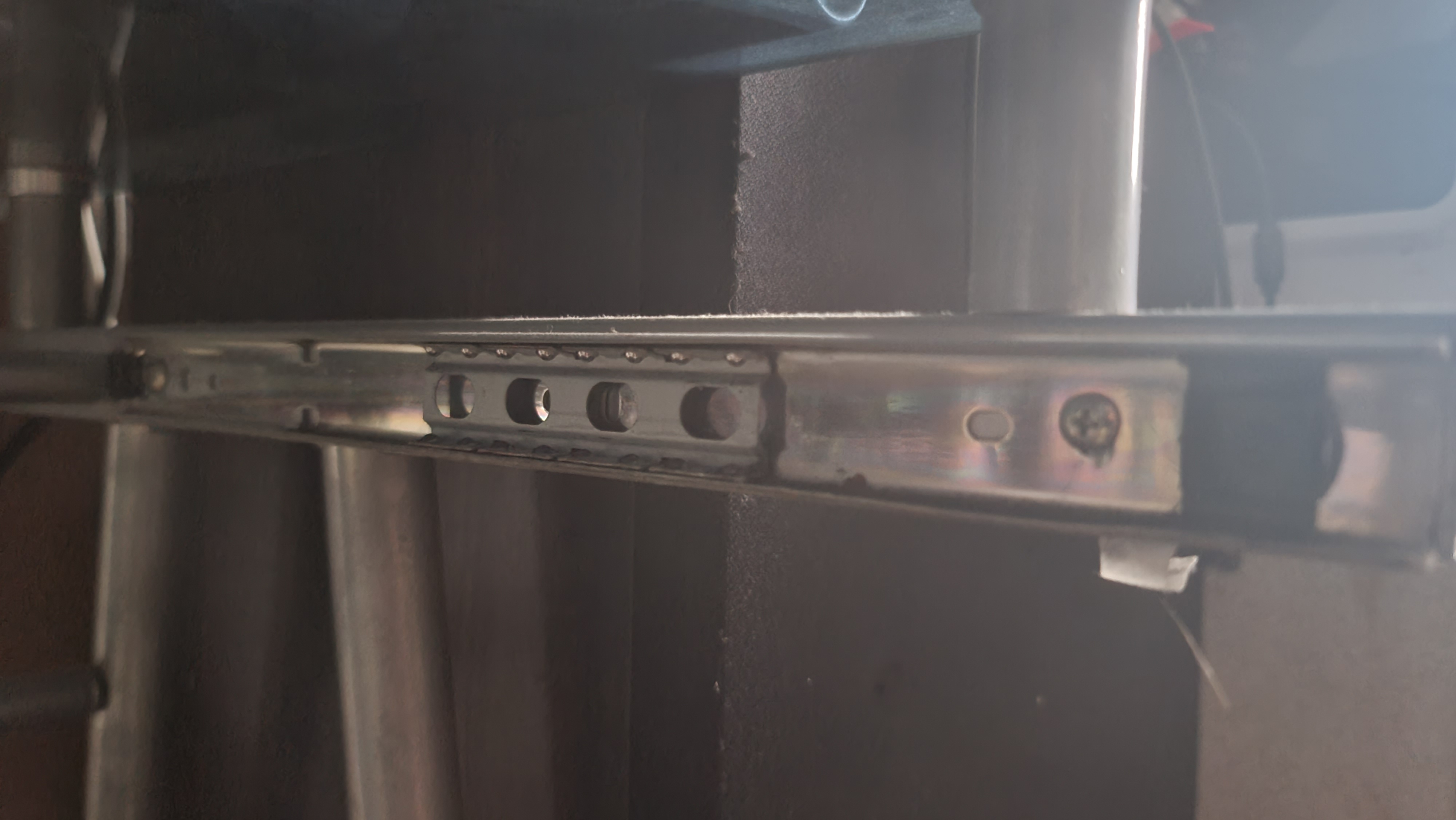

아래 사진은 트레이를 분리한 후

책상에 장착된 2단 레일입니다

위 사진의 오른쪽 1군데, 왼쪽 1군데 총 2개의 나사를 풀면

2단 레일이 책상에서 분리됩니다



2단 레일을 분리한 후

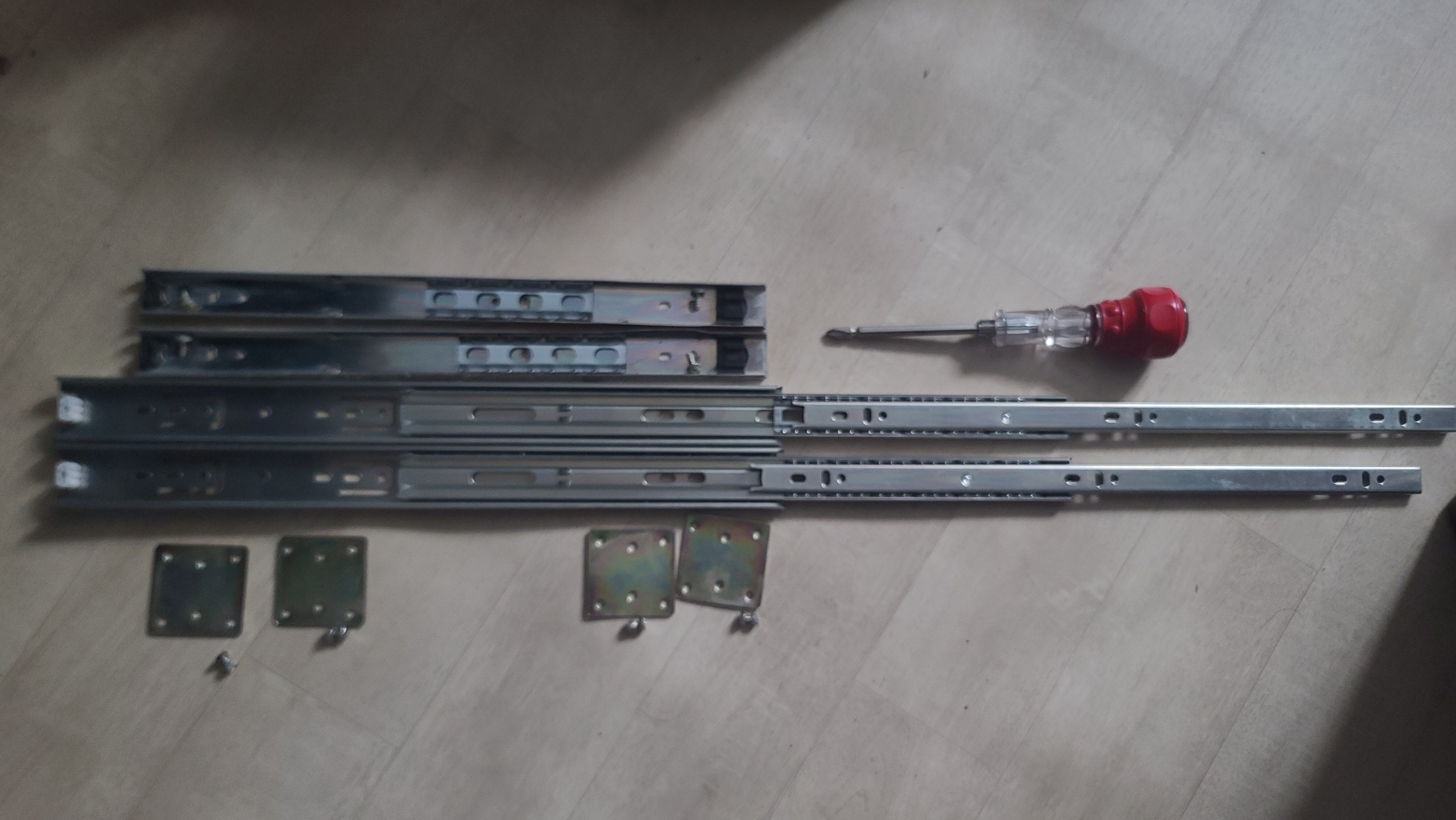

가지고 있던 3단 레일과 비교해 보니

3단 레일이 5cm 정도 길어서 책상 뒤쪽의 기둥과 간섭이 있어서

기존의 장착위치에는 장착할 수 없습니다

하지만 트레이를 책상에 넣을 때

레이싱휠 고정부와 키보드의 간섭되는 것을 방지하기 위해

위 사진의 아래쪽 4각 평철을 사용하여 레일을 이동시켜 장착하면

간섭되는 부분이 없어서 장착이 가능합니다



다행히 위 사진의 위쪽 2단 레일의 2개 나사 위치는

위 사진 아래쪽의 3단 레일 나사구멍과 딱 맞아서

추가로 구멍을 뚫는 수고가 없이 장착이 가능합니다



다만 위 사진의 3단레일의 가장 폭이 넓은 부품을 보면

오른쪽으로 1cm정도 레일이 더 나와 있습니다



따라서 트레이에 장착하는 부분을 1cm 정도 이동시켜 장착해야

트레이를 넣었을 때 원래의 위치에 맞게 되겠습니다



이제 장착 위치에 대한 구상이 완료되었습니다



실제 장착하기 전에

3단 레일의 트레이 부착용 부품을 아래 동영상을 참고하여 분리하세요

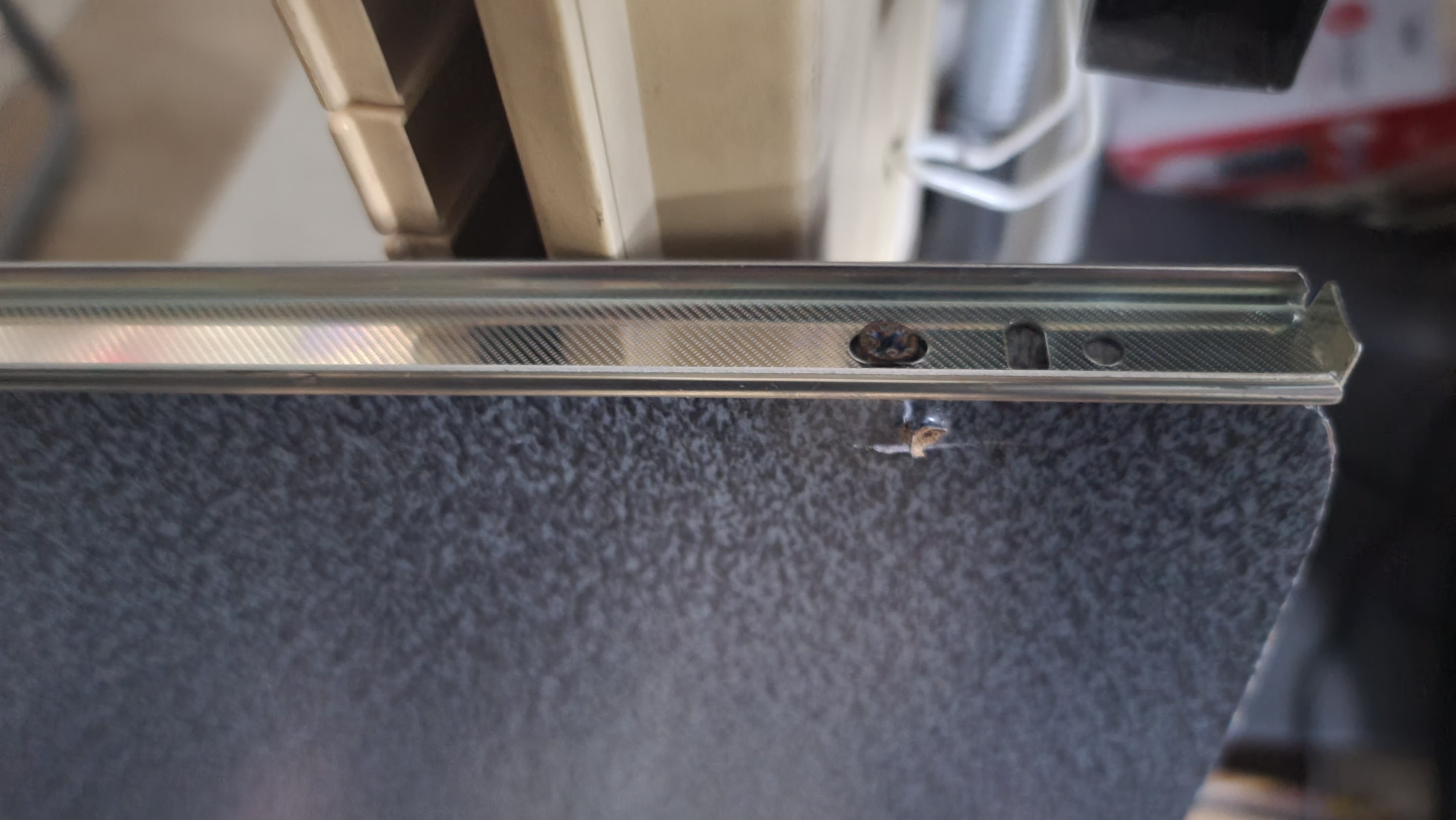

아래 사진은 2단 레일의 트레이 부품 장착위치 입니다



아래 사진과 같이 3단 레일의 트레이 부품을 오른쪽으로 1cm 정도 이동시켜 고정하였습니다



레일 고정위치에 기존 레일을 고정하던 나사를 사용하여

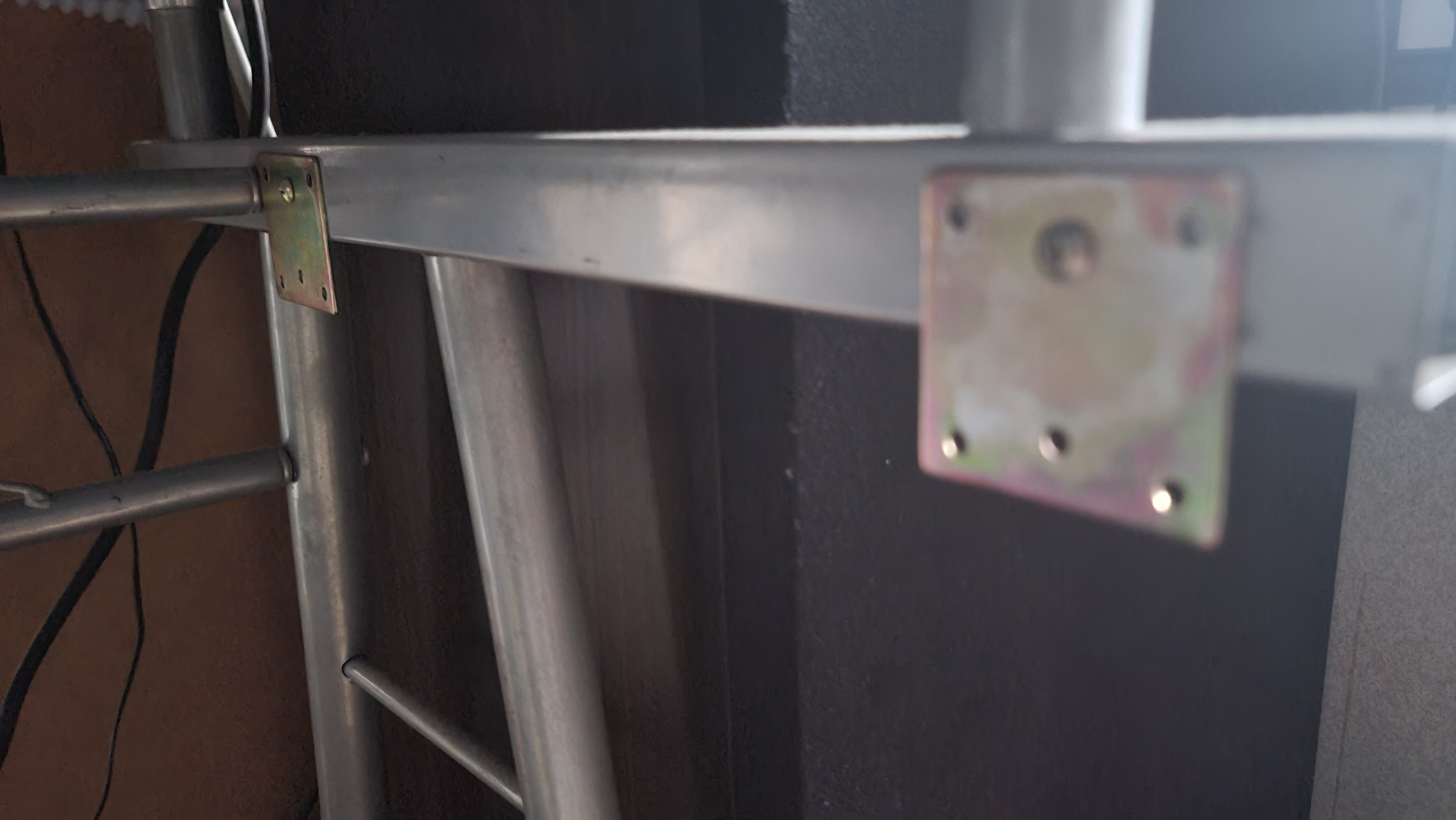

평철을 장착하였습니다

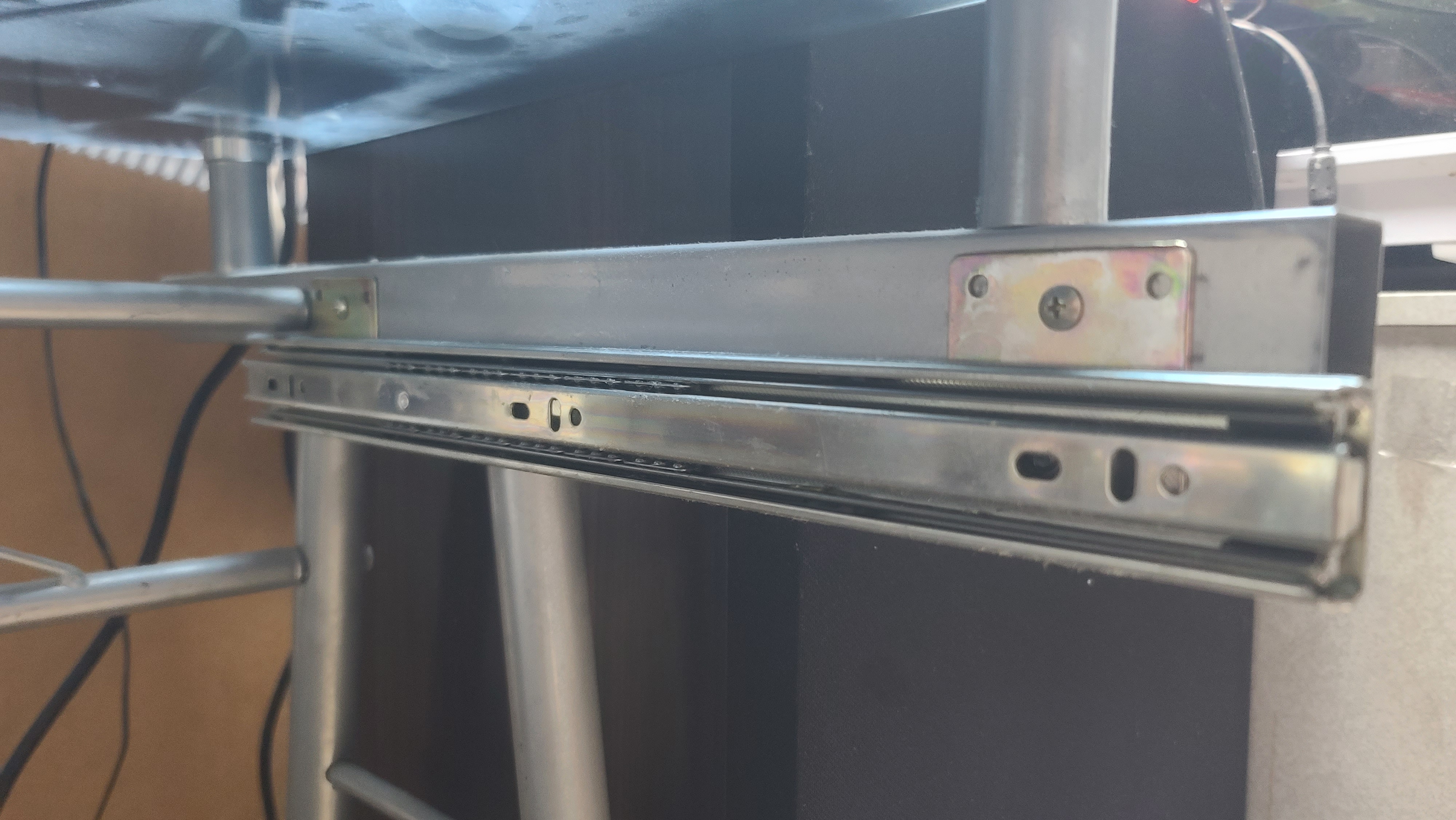

다음으로 아래 사진과 같이 평철의 아래쪽에 3단 레일을 장착하였습니다

평철에 고정하는 나사는 알리에서 구입한 스테인리스 4mm 나사와 볼트를 사용하였습니다



스테인리스 볼트 너트 세트가 필요하신 분은

아래 링크에서 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_omQXYct

M4 304 Stainless Steel Hex Socket Head Screw Bolt - 120-434pcs M2m3m4m M6 Hex - Aliexpress



2단 레일자리에 3단을 레일을 장착하게 되면

약 2mm 정도 두께 차이가 있습니다

좌우 양쪽에서 2mm 이므로 총 4mm 차이가 생깁니다



집에 보유하고 있던 SKIL 4170 직소를 사용하여

트레이 원목의 한쪽을 4mm 잘라주었습니다



직소 사용방법이 익숙하지 않아서

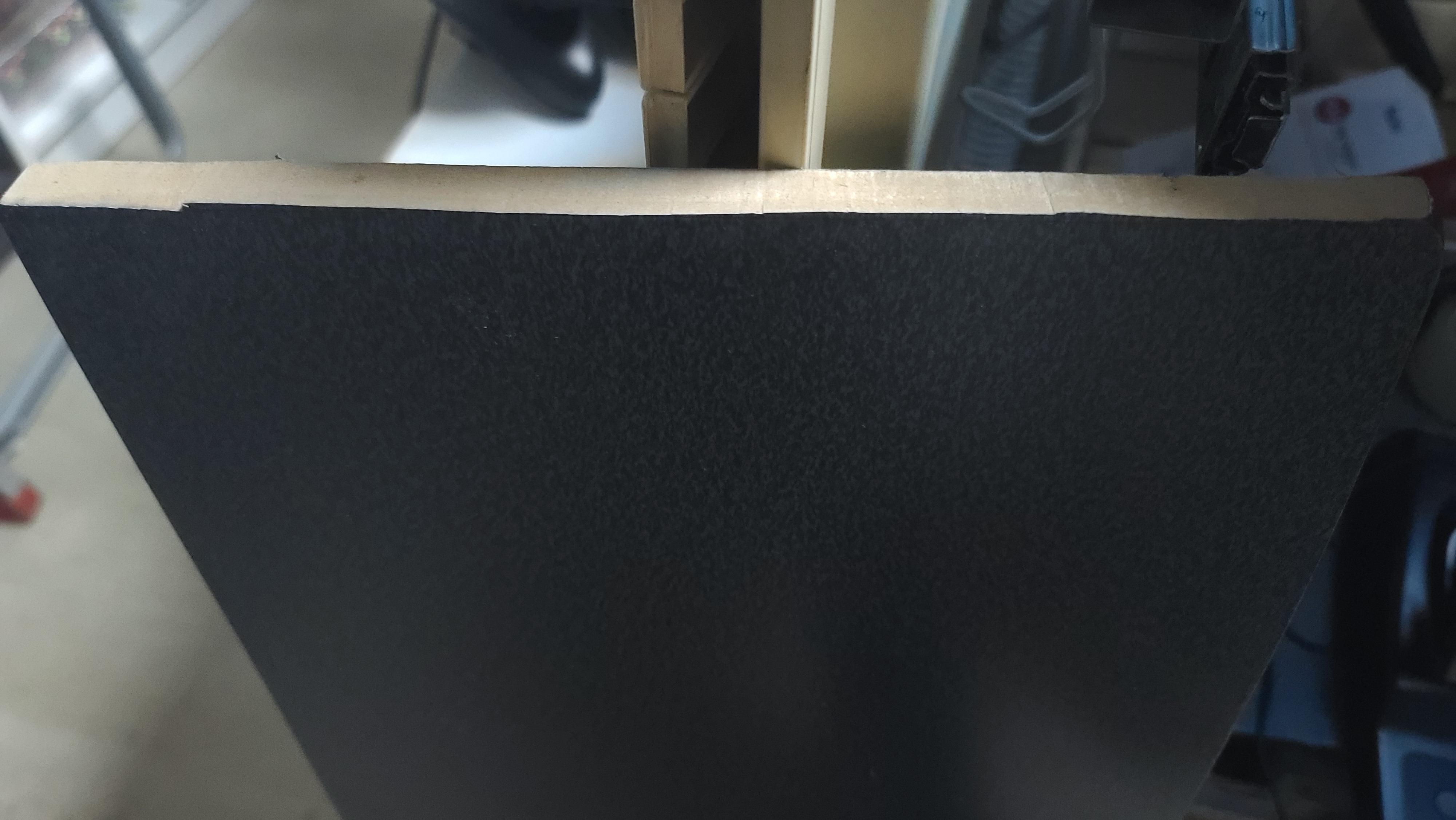

아래 사진과 같이 삐뚤삐뚤합니다



트레이를 장착하고 이동시켜보니 아직 너무 빡빡합니다

직소로 트레이를 정확하게 자르지 못해서 그런것 같습니다



트레이의 이동이 빡빡한 이유를 잘 생각해보니 추가로 고려할 부분이 있습니다

평철을 사용해서 아래쪽으로 장착위치 이동을 하다보니

평철의 두께 1.3mm 정도가 추가되어

좌우 양쪽에서 2.6mm 정도가 추가됩니다

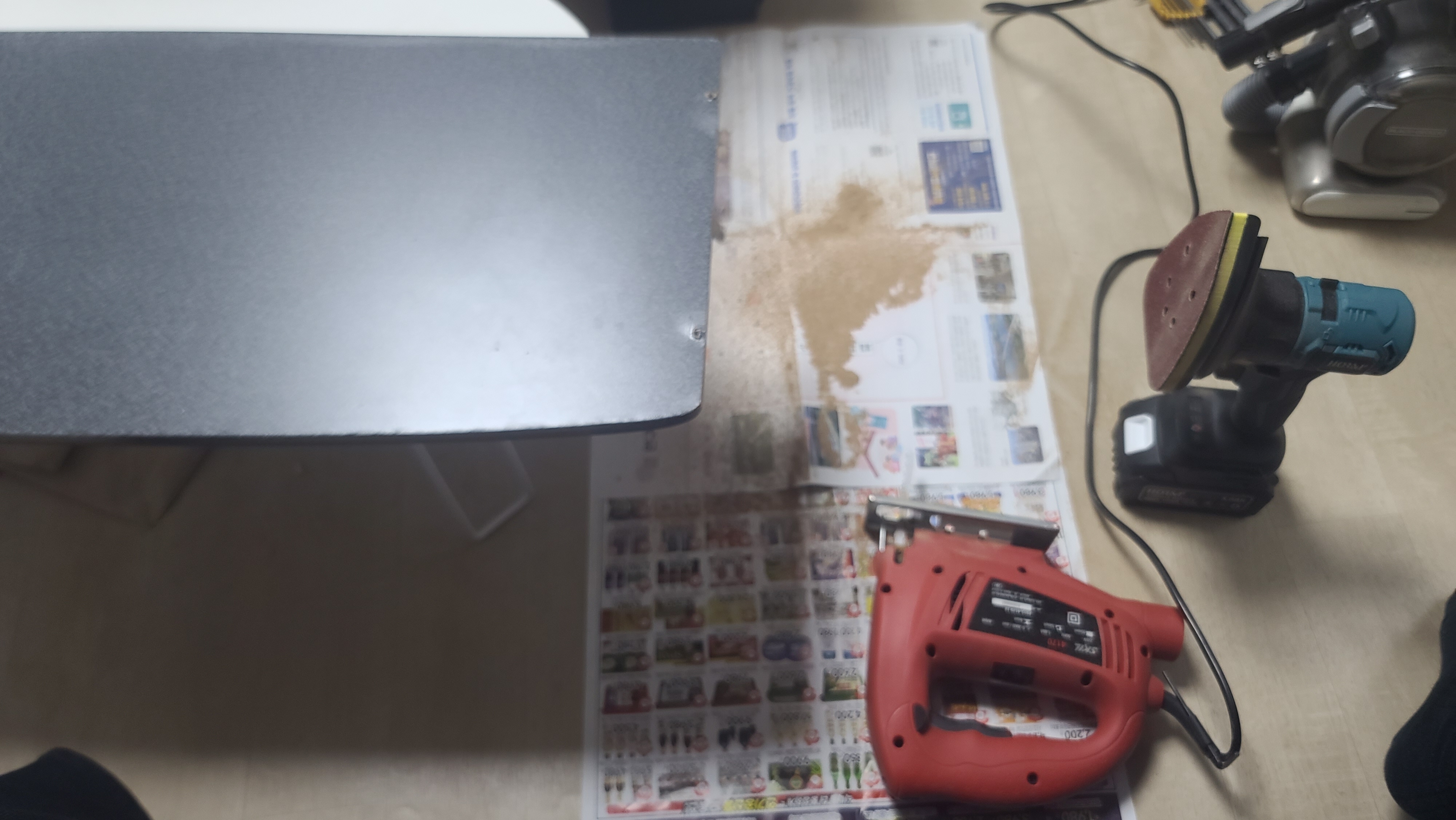

아래 사진과 같이

직소로 반대쪽을 2.6mm 정도 잘라주고

구입해 두었던 멀티전동공구에서 전동사포부품을 장착하여 사용해서 다듬어 주고

반대쪽의 삐뚤삐뚤하게 잘린 부분도 다듬어 주었습니다



저는 멀티전동공구를 아래 스크린샷과 같이

알리익스프레스에서 14주년 기념으로 할인을 많이 할때

아래 스크린샷과 같이 138.11$에 구입했습니다



장바구니에 등록해 두었다가 광군절과 같은 큰 세일 기간에

150$ 이하로 내려갔을때 관부가세없이 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_ooyI7lr

Brushless Oscillating Multi-Tool Set For Electric Drill/Wrench/Trimmer/Screwdriver Water Gun Jig Saw For Makita Battery - AliExp

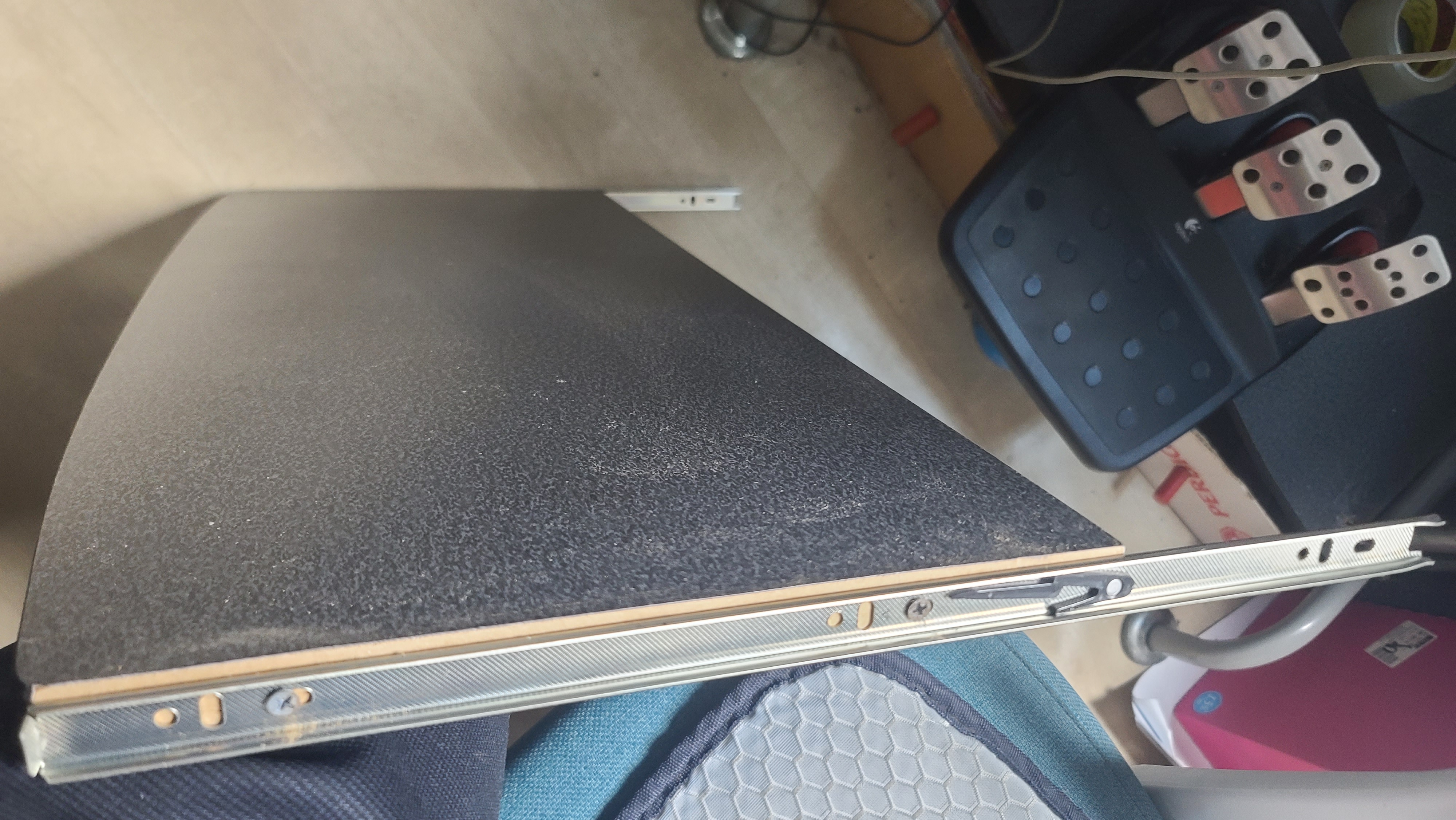

아래 사진과 같이 깔끔하게 다듬어진 절단면에

3단 레일 트레이 부품을 잘 결합해 주었습니다



트레이를 끼고

아래 동영상과 같이 동작해 봅니다



레이싱 휠 고정부와 키보드의 간섭도 사라졌고

부드럽게 잘 동작합니다



둘째 아들이 사용해 보고는

부드럽게 작동하고

트레이의 동작 범위도 길어졌고

튼튼하다고 좋아합니다
